家用暗装翘板式墙壁开关结构设计

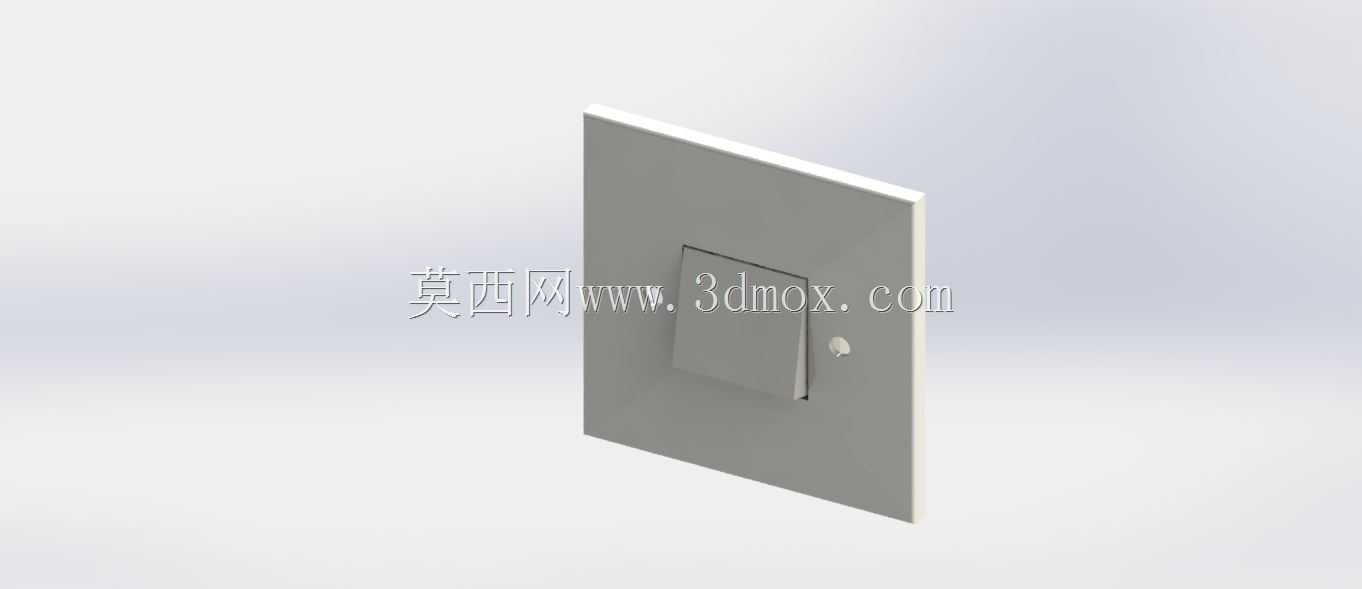

　　日常家装与工装电气布线里，墙壁翘板开关是点位控制最常用的终端元件，这套三维结构完整还原了86型暗装单开开关的面板外框、翘板按键与侧边复位指示点位的装配关系，建模时优先对齐现场施工的安装边界逻辑，没有做脱离实际安装场景的夸张造型。

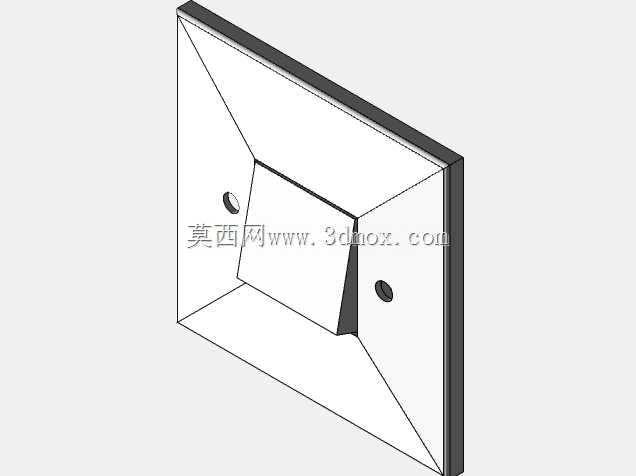

　　从现场使用场景来看，这类开关普遍嵌入墙体预埋的底盒内，外露部分仅为方形装饰面板与操作翘板，面板边缘做了极窄的斜边过渡，既避免直角棱边积灰，也能在墙面腻子找平存在轻微误差时，让面板边缘和墙面的贴合缝隙更均匀，不会出现某一侧翘边露缝的问题。翘板按键的按压行程设置在3到4毫米区间，按动时的支点位于按键中部，上下两端分别对应通断两个工位，按压反馈干脆，没有虚位卡顿的结构隐患，侧边的小圆点是夜间荧光指示位，暗光环境下不用摸索墙面就能快速定位开关位置，这个点位的凸起高度控制在0.5毫米以内，不会突出面板影响整体平整度。

　　做结构设计的时候，首先要卡死的是安装配合尺寸：常规86型暗装底盒的预埋孔距为60毫米，面板整体外轮廓尺寸控制在86毫米见方，厚度方向外露墙面仅8毫米左右，背后的接线基座部分完全伸入底盒内部，不会和底盒内的电线、接线端子产生干涉。面板和翘板之间预留了0.3毫米的活动间隙，既保证按键按动时不会和外框摩擦卡滞，也不会因为间隙过大出现晃动异响。很多新手建模时容易忽略墙面的公差适配，这套结构里面板背部设置了一圈贴合筋，安装拧紧固定螺丝时，筋位可以轻微变形补偿墙面的凹凸不平，不用强行靠螺丝硬压导致面板开裂。

　　功能特性上，单开翘板结构承担一条照明回路的通断控制，翘板的翻转角度约15度，内部搭配的弹簧顶珠结构可以在按键过中点后自动快速复位，让动触头和静触头快速分合，减少慢分慢合导致的电弧烧蚀触点问题。面板表面采用哑光平面处理，没有多余的凹凸造型，日常擦拭清洁时一擦即净，不会在纹理缝隙里积存油烟灰尘，不管是住宅客厅卧室、办公室工位墙面，还是酒店客房的照明点位，这种简洁造型都能适配不同的装修风格。

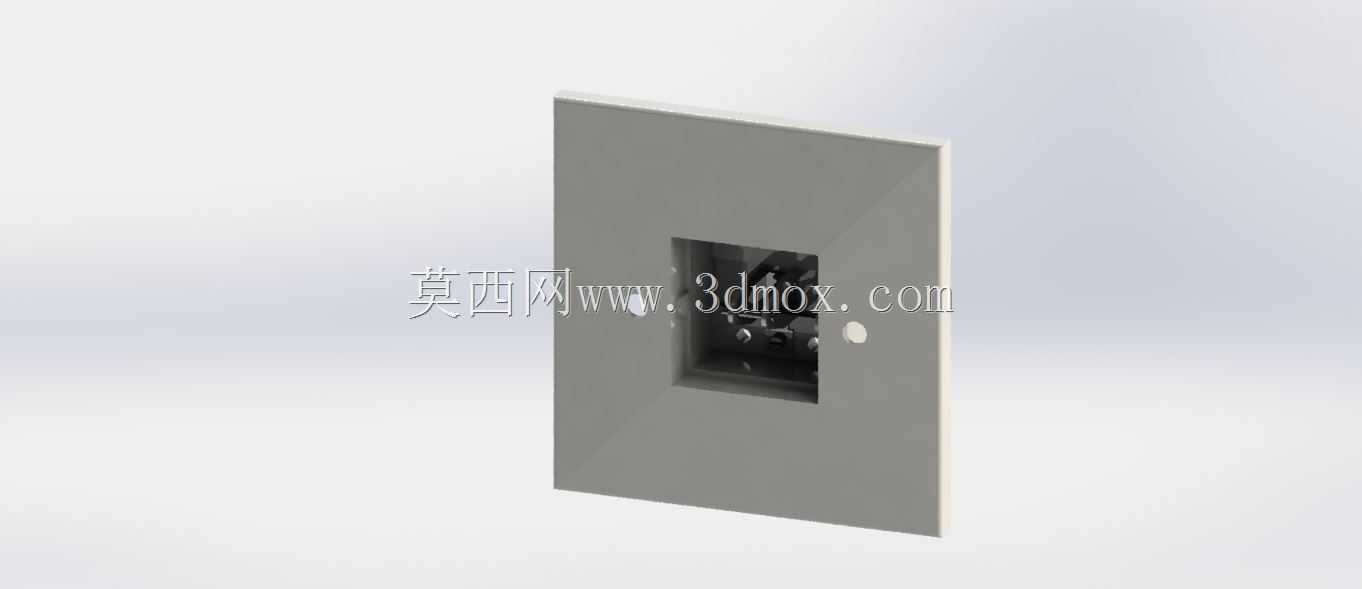

　　从装配逻辑拆解，整个开关分为三层结构：最外层是装饰面板，中间是翘板操作件，内层是藏在墙内的接线与触头基座。装饰面板采用卡扣方式和内基座连接，拆装维护时不用撬动墙面，用平口工具沿面板侧边缺口就能轻松取下面板，检修线路或者更换按键配件都非常方便。建模过程中所有配合面都做了拔模斜度处理，对应实际注塑生产时的出模需求，卡扣的倒扣量控制在1.2毫米，既保证装配后面板不会自行脱落，也能达到拆卸时所需的拔出力要求，不会出现卡扣断裂的问题。

　　安装边界方面，预埋底盒要求入墙深度不小于35毫米，开关面板完成安装后，突出墙面的尺寸不足1厘米，不会影响周边家具摆放，比如靠墙放置的衣柜、玄关柜贴近墙面时，也不会和开关面板发生碰撞干涉。翘板按键的操作面和面板表面几乎齐平，日常走动搬运物品时也不会意外剐蹭到按键导致误触发。结构里特意在面板侧边预留的指示位凹槽，可以嵌入荧光提示条，长期使用也不会磨损脱落，相比印刷在面板表面的标识耐用性更强。

　　针对电气安全的结构细节，按键和内部带电触头之间设置了绝缘隔离挡板，即使操作面产生静电或者表面溅到少量水渍，也不会直接导通到内部带电部件，满足普通室内干燥环境的用电安全要求。整个模型的装配关系完全按照实物的装配顺序搭建，各个零件的壁厚均匀，面板主体壁厚保持在2毫米左右，既具备足够的结构强度，拧紧安装螺丝时不会变形，也不会因为壁厚过大造成注塑材料浪费、表面产生缩痕。
