工业锥形内燃燃烧器炉体结构

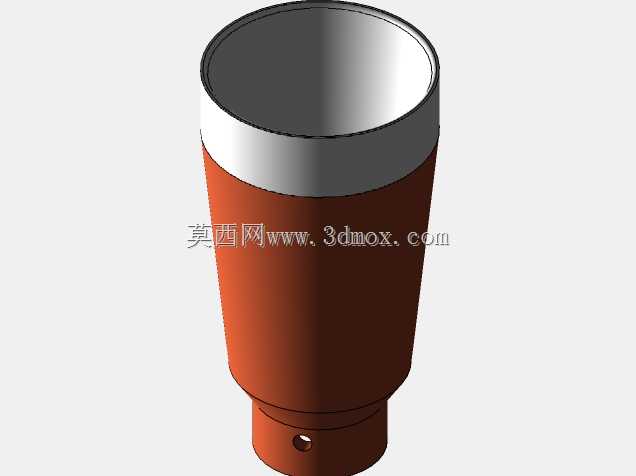

　　这套锥形燃烧器炉体结构，面向中小型工业加热、热风发生、小型焚烧以及实验燃烧装置的配套场景，整体采用上宽下窄的锥筒主体搭配顶部敞口直段、底部小直径安装座的构型，在三维结构建模阶段就围绕燃烧流场组织、安装对接边界以及后期维护拆装需求完成了全特征还原。从现场使用逻辑来看，这类锥段燃烧腔体常布置在供热设备的核心燃烧区段，底部小直径接口用于对接燃料供给管路或者一次风配风通道，燃料与助燃空气从下端进入腔体后，沿渐扩的锥体内壁向上流动，流通截面随高度逐步扩大，气流流速沿程合理降低，既能够延长可燃组分在腔体内的停留时长，让混合燃气在锥段内部充分完成氧化反应，也能借助锥面的导流作用避免火焰直接冲刷局部壁面，减少局部热斑与壁面过热风险。顶部的等直径直段敞口结构，一方面作为燃烧后高温烟气的输出端，可直接对接后续换热腔体、热风管道或者余热利用组件，另一方面直段的圆柱壁面也为火焰稳定区提供了足够的围合空间，在变负荷运行时能够维持火焰形态稳定，不易出现脱火、回火问题。

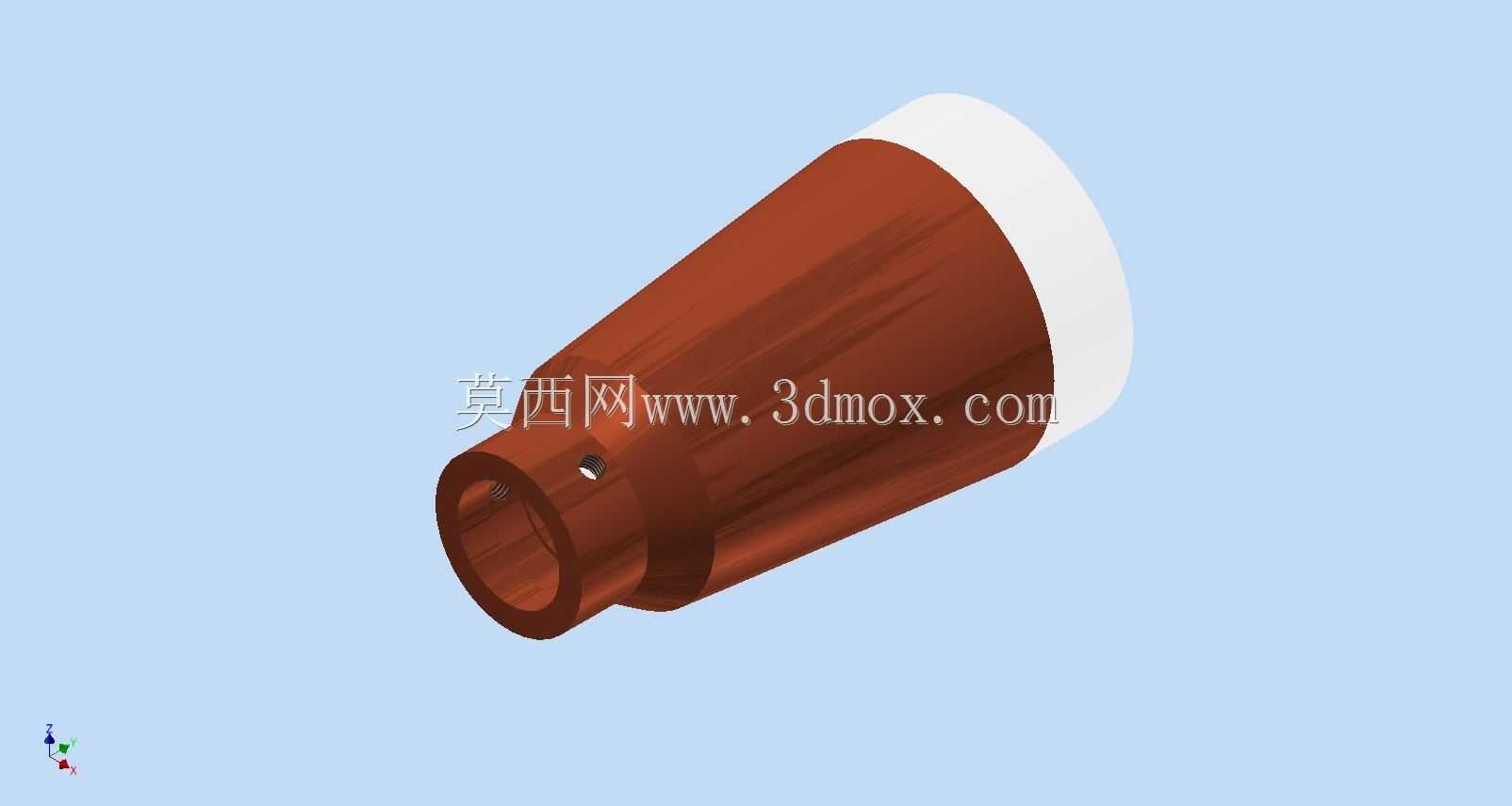

　　建模过程中首先完成整体回转特征的搭建：以中心轴线为回转基准，先绘制下半段锥面的母线轮廓，锥段的锥角选取兼顾了流场扩压效率与结构紧凑性，锥角过小会导致整体炉体高度尺寸过大，挤占设备安装空间，锥角过大则容易在近壁区域形成气流回流死区，造成局部积碳或者燃烧不完全；锥段上方衔接一段等直径的圆柱直筒，直筒的轴向高度经过匹配，能够覆盖火焰的主要长度区间，避免高温火焰直接伸出腔体外部。底部的小直径圆柱安装座与锥段下端平滑过渡，座体侧壁预留了横向通孔特征，这个孔位可用于安装燃料喷嘴、点火电极或者观火检测组件，孔位的中心高度、孔径大小都按照常规燃烧器配套件的安装尺寸设定，装配时不需要额外在炉体上现场开孔，减少现场施工的加工工作量。

　　从安装边界来看，整个炉体的最大外轮廓为顶部直筒的外圆直径，下端安装座的外圆尺寸远小于主体直径，现场布置时可以直接将下端座体插入设备基座的对接孔内，依托座体的外圆柱面实现径向定位，再通过配套的紧固件或者焊接法兰完成轴向固定，顶部直筒的上端面可以预留密封面余量，与后续烟气管路对接时可加装耐高温密封垫，避免高温烟气泄漏。腔体的壁厚按照承压受热部件的常规设计逻辑设定，既能够承受燃烧过程中的轻微正压，也为壁面散热、衬里浇筑预留了足够厚度空间，如果应用在高温燃烧工况，可在锥筒内壁直接浇筑耐火隔热衬里，外壁温度能够控制在安全范围内，降低周边设备的热辐射影响。

　　结构细节上，顶部直筒与锥段的衔接位置采用平滑圆角过渡，避免转角处出现应力集中，在设备反复启停、壁面温度频繁波动的工况下，能够减少热疲劳裂纹的产生概率。底部安装座与锥段的衔接位置同样做了圆弧过渡，既消除了结构应力集中点，也避免了流道在截面突变位置产生涡流积灰。侧壁预留的横向孔位内部可加工内螺纹或者直接焊接安装套管，配套喷嘴、点火针、火焰传感器等部件时，直接从侧孔装入即可，部件的探测端、喷射端可以精准伸入腔体中心的主流燃烧区，保证点火可靠性与火焰检测的准确性。

　　在实际选型配套时，这类锥形燃烧腔体既可以适配气体燃料燃烧系统，也可通过调整底部接口结构适配轻油燃烧器，锥状的内腔形态本身就具备天然的流场整流效果，不需要额外在腔体内部加装复杂的导流叶片，结构件数量少，后期维护时仅需要对内壁积碳、喷嘴堵塞情况进行定期检查，拆装流程简便。三维模型完整还原了所有外轮廓、接口孔位、过渡圆角特征，结构工程师可以直接在此基础上叠加衬里结构、外接法兰、配风管路等配套部件，也可以将模型导入流场仿真软件中抽取内腔流体域，开展燃烧速度场、温度场的模拟计算，根据仿真结果微调锥角、直段高度等关键参数，快速完成定制化燃烧设备的开发工作。
