插入式多孔滤筒过滤元件结构

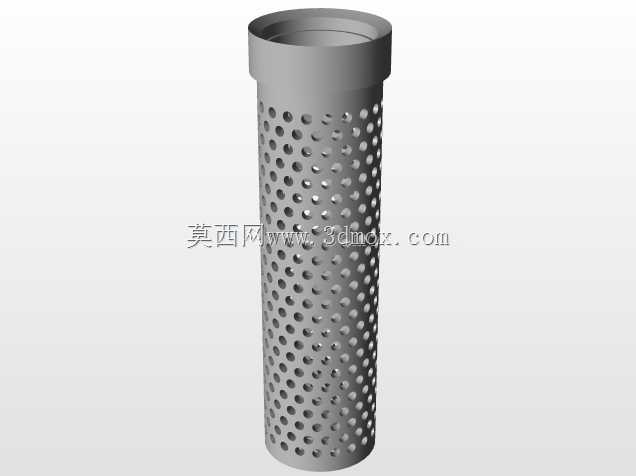

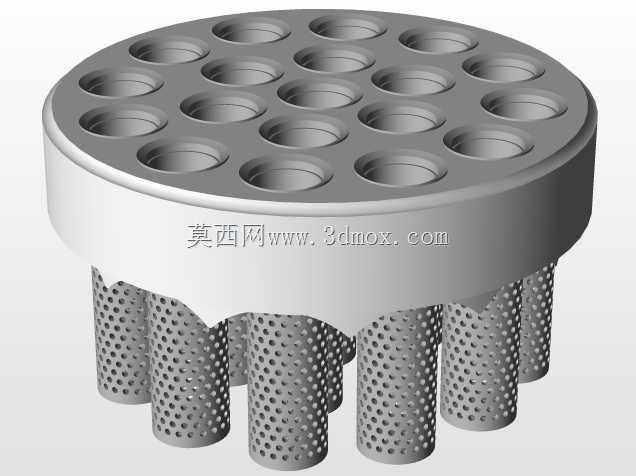

　　该过滤元件采用插入式滤筒结构，主体为带密集通孔的圆柱形筒体，上端设置带径向凸缘的安装端盖，整体形态细长，适合从设备壳体上方或侧向预留孔位直接插入安装。凸缘外径大于筒体直径，安装时可搭接在壳体座孔台阶面上，形成轴向定位边界，避免滤芯在流体冲击下整体进入腔室；筒体下端为封闭或近似封闭的圆弧过渡结构，便于插入导向，同时减少与壳体底部干涉的风险。

　　从实际使用场景看，这类滤筒常见于液压站、润滑系统、冷却循环管路、小型水处理单元以及工艺流体预处理装置中。流体进入滤筒外侧或内侧后，依靠筒壁上规则分布的圆孔完成初步筛分，较大颗粒、絮状物、加工切屑或脱落杂质被截留在孔壁一侧，较清洁的介质穿过孔阵进入下游通道。与细密折叠滤芯相比，多孔筒式结构更强调骨架承载能力和粗过滤可靠性，孔眼通流面积大，堵塞过程相对缓慢，在杂质含量较高、维护周期要求较长的场合更易稳定工作。

　　结构建模时需要重点处理三部分几何关系。第一是上端凸缘与筒体的同轴关系，凸缘下端面应作为安装贴合面，端面平面度和过渡圆角会影响密封与承压；若现场配合垫片，凸缘下方需预留压紧空间，不能把圆角直接建在座孔接触线上。第二是筒壁孔阵分布，圆孔沿周向和轴向交错排列，可在保证开孔率的同时降低孔间应力集中，建模时应控制相邻孔边距，避免孔桥过窄导致冲压或机加工后变形。第三是筒体壁厚与孔径比例，壁厚过薄会削弱滤筒抗压差能力，壁厚过厚则增加流体穿过孔道时的阻力，也会使零件重量和材料成本上升。

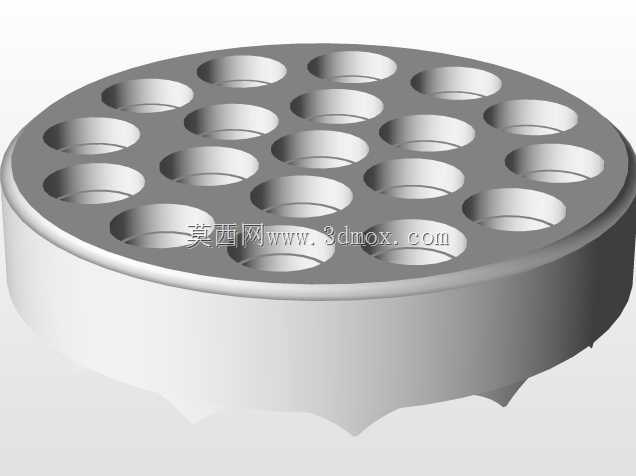

　　安装边界方面，筒体有效长度应小于壳体内腔可用深度，下端与腔底之间建议保留一定沉渣空间，使截留杂质不会立即堆积在入口区域。凸缘外径需与压盖、卡箍或座孔尺寸匹配；若采用上压盖固定，压盖压紧力应作用在凸缘环面上，而不是直接压在薄壁筒身上。筒体名义外径与壳体导向孔之间应保留合理间隙，间隙过小会造成拆装困难，间隙过大则可能导致介质旁通，必要时可在凸缘处增加密封圈或平垫。

　　孔阵设计并非单纯追求孔数多少。周向孔距决定单层截污能力，轴向排距影响流体沿筒长方向的分配均匀性；若入口流体集中冲击某一区域，局部孔眼会提前堵塞，使有效过滤面积下降。将孔位按交错方式布置，可让流体在筒壁附近形成更均匀的分流路径，也便于冲洗时杂质沿孔间通道脱落。对于需要配合滤网或滤布使用的场合，该多孔筒还可作为内支撑骨架，外层包覆细滤网后承担压差，防止滤网在负压或反向流动时塌陷。

　　从维护角度看，插入式结构的优势在于拆卸路径短，松开上端压紧件后即可整体抽出滤筒，清理筒壁孔眼和腔底沉积物后再回装。筒体上端凸缘还可作为提拿受力部位，避免维护人员直接握持多孔薄壁区域。设计时应保证凸缘与筒体过渡处有足够圆角，减少长期振动和反复拆装造成的裂纹风险。

　　三维造型中，圆柱面、凸缘、端口和孔阵均属于规则特征，适合通过基础回转体加阵列切除完成；但工程关注点不在特征数量，而在孔阵边界、安装面、通流面积和腔体配合是否一致。完成模型后，应结合壳体座孔直径、内腔深度、流体流向和密封位置进行干涉检查，确认滤筒插入后既有可靠轴向定位，又不会与底部管路、挡板或排污口发生冲突。这样形成的滤筒结构既能承担粗过滤与支撑作用，也能为后续选配滤网、密封件和压盖形式留下明确的设计边界。
