模数5齿数20双联啮合传动齿轮

项目分类:通用机械零部件 发布时间:2023-10-07 ID:712611
  • 模数5齿数20双联啮合传动齿轮
  • 模数5齿数20双联啮合传动齿轮
  • 模数5齿数20双联啮合传动齿轮

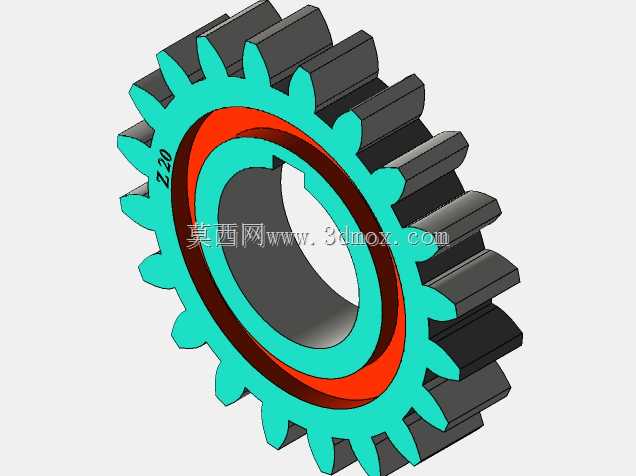

  这组齿轮采用模数5、齿数20的参数设计,属于标准直齿圆柱传动结构,在常规机床进给箱、中小型减速器、轻工输送设备的动力传递环节中十分常见。建模过程中先以渐开线齿廓方程生成单齿截面,通过圆周阵列完成整圈齿形排布,再沿轴向拉伸得到轮坯主体,齿根处保留了符合加工工艺的过渡圆角,避免应力集中在交变载荷下引发齿根断裂。

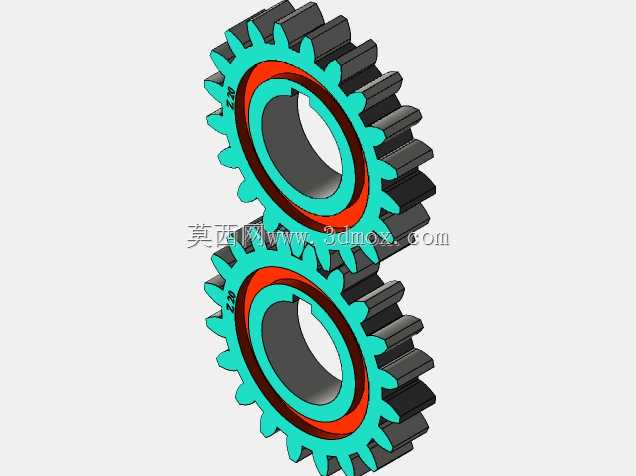

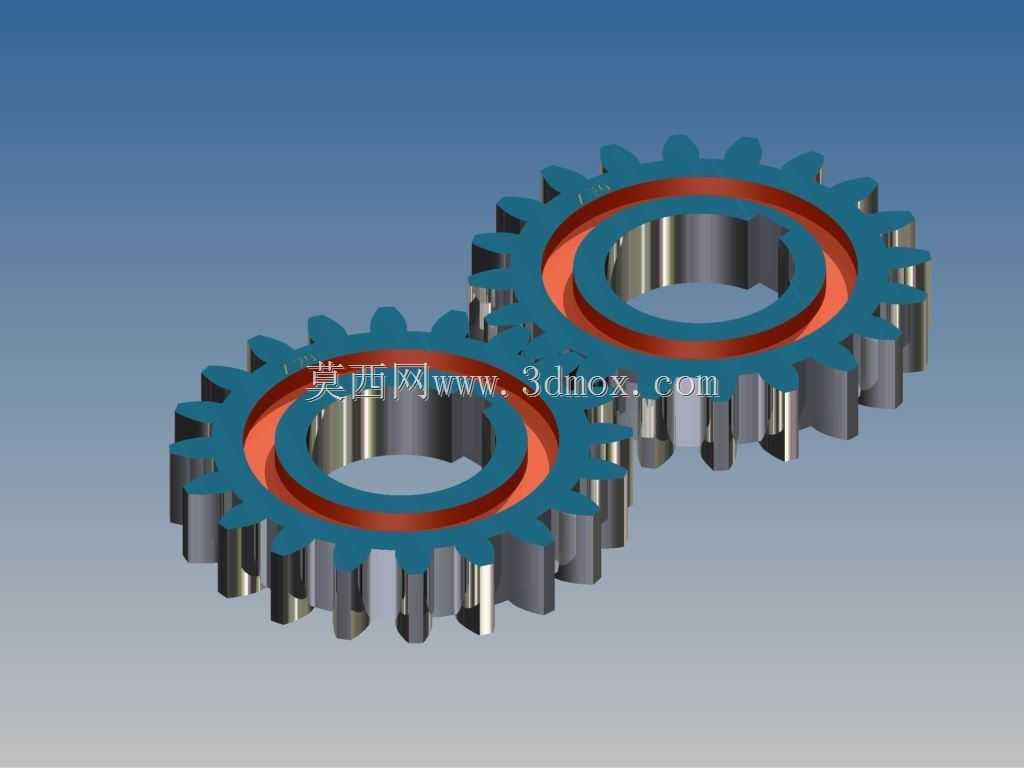

  从实际装配边界来看,齿轮内孔为贯通式安装结构,可与对应规格的传动轴形成过渡配合,端面预留的环形台阶可配合轴套、挡圈完成轴向定位,限制齿轮运转时的窜动量。两个齿轮按标准中心距排布啮合,齿侧预留了合理的侧隙,既可以补偿热胀冷缩带来的尺寸变化,也能在润滑脂填充后形成稳定油膜,降低齿面磨损速率。轮体中部的环形凸台一方面提升了齿轮整体的抗弯刚度,减少重载下轮齿的形变偏移,另一方面也缩减了非配合面的材料占用,在保证结构强度的前提下控制零件整体重量。

  在车间实际运行场景里,这类齿轮多用于平行轴之间的旋转动力传递,能够将电机输出的扭矩按照固定传动比输送到执行端,传动比恒定、工作可靠,在转速不超过千转每分的中低速重载工况下表现稳定。设计阶段同步核对了齿顶圆、齿根圆与相邻箱体壁板的安全间隙,运转过程中不会出现齿顶剐蹭壳体的问题,齿宽尺寸也经过匹配,啮合接触面积覆盖全齿宽的八成以上,避免局部偏载造成齿面过早点蚀。模型还原了零件完工后的真实形态,齿面、内孔、端面各加工面的结构区分清晰,可直接用于装配干涉校验、传动路径模拟,也能作为数控加工编程、工装夹具设计的参考依据,帮助结构工程师在方案阶段快速完成传动组的布局验证,提前排查中心距偏差、轴向定位冲突这类常见装配问题。
