立式离心分离筒体结构三维造型

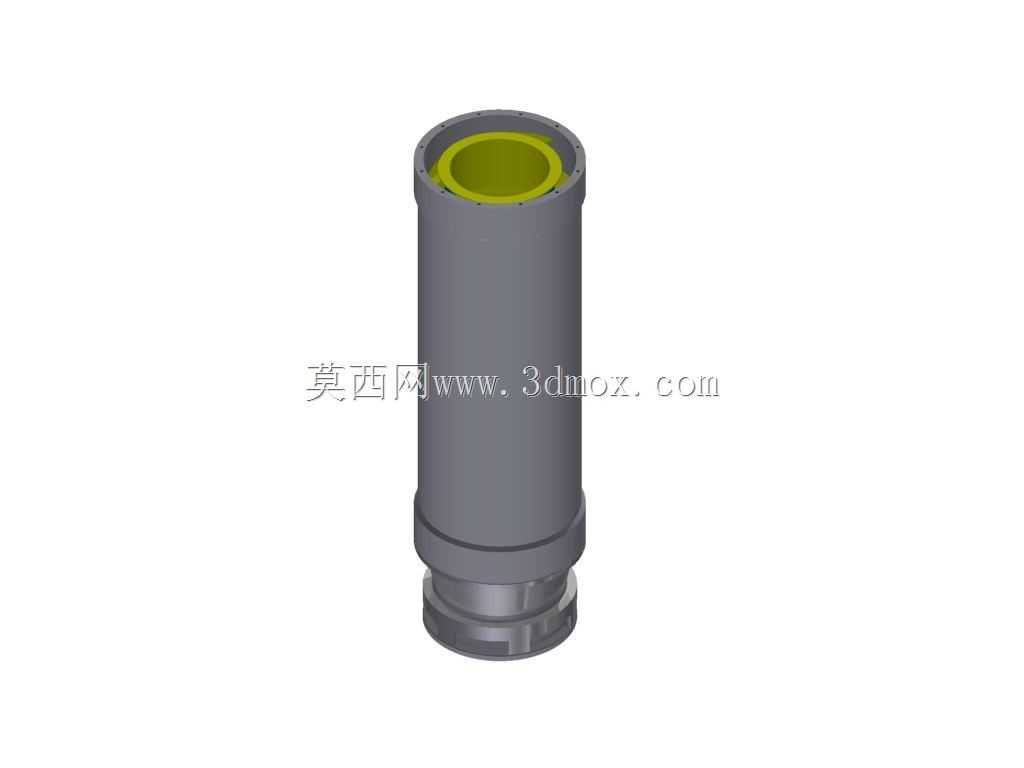

　　这套立式回转筒体结构主要面向小流量物料的离心分离工况，在实验室小样处理、小型化工配料提纯、机加工切削液杂质分离、食品行业少量浆液除渣等场景中使用，整体采用细长立式直筒布局，工作时筒体绕自身竖直轴线高速回转，筒内物料在离心力场作用下按密度差完成分层：密度更高的固相杂质被甩向筒体内壁区域，密度较低的清液或目标轻相物料留存于筒体中心区域，以此完成固液或者轻重两相的分离作业。从结构设计逻辑来看，筒体主体采用等径直圆柱段作为主容腔，直筒段的长径比设置偏大，能够延长物料在筒内的停留路径，让物料在随筒体回转的过程中有足够时长完成相态迁移，避免短粗筒体常见的物料未充分分离就被带出的问题。筒体顶端开口处设置内嵌的环形限位衬圈，

　　衬圈采用区别于筒体主体的配色区分，该衬圈一方面作为上端盖的定位止口，保证端盖装配后和筒体的同轴度，避免高速回转时出现偏心振动；另一方面衬圈向内探出的环形边可以阻挡筒壁处堆积的重相杂质在停机卸料时从上端开口意外洒出，同时也能对上端旋转密封件提供安装支撑位。筒体下端采用逐级缩径的阶梯轴座结构，最底部的小直径段是动力输入对接位，使用时可以通过联轴器和驱动电机的输出轴直连，也可以在阶梯位置装配带轮，通过同步带或者V带传递扭矩；阶梯轴段上预留的多个环槽分别用于安装骨架油封、深沟球轴承以及轴向定位挡圈，两个轴承支点分别布置在靠近筒体底部的上下两个阶梯面上，跨距设置合理，能够约束筒体回转时的径向跳动，细长轴系在高转速下的刚性也能得到保障。

　　从安装边界来看，整套筒体的最大外径就是上部直筒段的外圆尺寸，整机径向占用空间很小，不需要很大的安装台面，底部轴座伸入设备机架的安装腔内部即可，直筒主体悬伸在机架台面上方，上端开口露出操作面，方便操作人员投料、清理内壁积渣以及检修上端密封件。筒体的外壁设计为光滑无外凸筋条的圆柱面，一方面高速回转时风阻更小，运转能耗和风噪都能降低，另一方面光滑外壁没有卫生死角，在食品、医药类洁净工况下擦拭清洁非常方便，不会残留积液滋生污物。筒体内壁没有设置额外的突出刮料结构，依靠离心力将固相渣层贴附在壁面，停机后可以直接从上端开口抽出内部的过滤衬套或者人工刮除壁面渣层，结构简单故障率低，针对含固量不高的处理工况适应性很强。

　　设计时筒体的壁厚选取兼顾了承压能力和转动惯量控制：壁厚过大则整机转动惯量过高，电机启动和停机的耗时变长，能耗升高；壁厚过薄则高速回转时筒体内壁受物料离心压力容易出现鼓胀变形，长期运行会出现圆度超差，引发振动超标。下端的阶梯轴座和主筒体采用同轴一体加工的设计思路，建模时保证所有回转面的基准轴线完全重合，从根源上避免装配偏心带来的动平衡问题，实际加工完成后只需要对整体回转组件做一次动平衡校正，就能满足高转速运行的精度要求。上端的环形衬圈采用可拆卸结构，当衬圈出现密封面磨损或者腐蚀损坏时，可以单独更换衬圈，不需要更换整个筒体主体，降低后期维护成本。筒体底部的轴段端面可以加工出中心孔，既方便加工时的顶尖定位，也可以在需要时接入旋转接头，供需要底部进料或者排液的工艺流程使用，拓展了设备的适配场景。整套结构没有复杂的异形曲面，全部以回转特征为主，建模时通过旋转、拉伸切除、环形阵列密封槽特征即可完成全参数化搭建，工程师可以通过调整直筒段长度、筒体内径、底部轴座直径、衬圈内径这些关键参数，快速衍生出不同处理量、不同转速等级的离心筒体方案，匹配不同处理量的使用需求。
