斜置叶片转子式流体动力叶轮结构

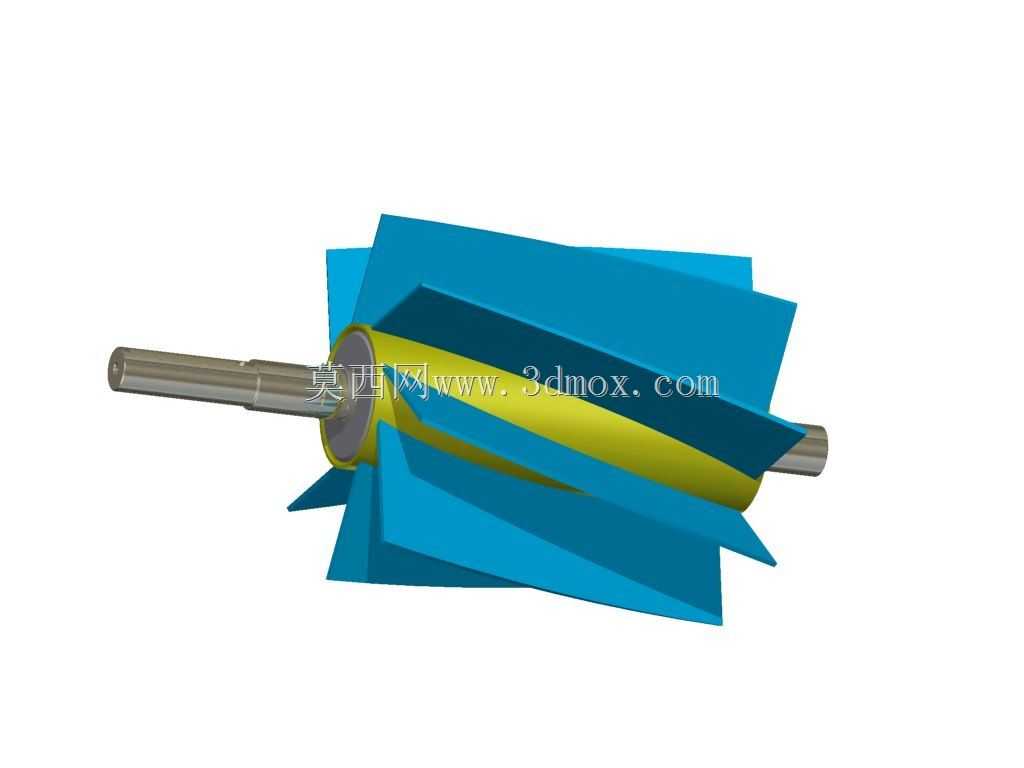

　　该转子部件属于流体输送与能量转换类核心工作构件，整体采用贯穿式主轴搭配周向均布斜置叶片的布局形式，主轴两端预留等直径光轴段，作为轴承支撑与动力输入的安装基准，轴段同轴度需控制在装配公差范围内，避免高速运转时出现径向跳动。中间轮毂段与主轴采用同轴套接结构，轮毂外圆面加工有环形定位槽，叶片根部与轮毂外圆贴合固定，周向排布的叶片采用统一倾斜角度设计，相邻叶片之间形成连续的流体导流通道，当主轴带动转子旋转时，斜置叶片可同时对轴向与径向流经的介质施加推力，既能够推动流体沿轴向持续输送，也可借助叶片斜面的反作用力获得旋转驱动力，适配风机、水轮机、小型涡轮动力装置等多种流体机械的工作场景。

　　从实际工况适配角度来看，这类斜叶片转子的应用场景覆盖低压通风换气、小型水力能量回收、流体搅拌推送等多个领域：在通风设备中装配时，转子置于风道内部，主轴通过联轴器连接驱动电机，旋转的叶片将风道内的空气沿轴向加压推送，斜置角度相比平直叶片能够降低气流沿叶片表面的流动阻力，减少紊流产生的气动噪音；在小型水能回收装置中，转子置于导流壳体内，具有一定流速的水流冲击叶片斜面，将流体的动能转化为主轴的旋转机械能，可带动末端小型发电组件或者辅助负载运转；在搅拌类设备中使用时，转子浸没在混合介质内部，旋转的叶片持续推动介质形成循环对流，斜向结构能够同时产生轴向与径向的扰流分量，避免罐体内出现搅拌死角。

　　结构设计层面，叶片采用等厚板式构型，根部与轮毂的连接区域做了加宽过渡处理，避免应力集中导致叶片在交变载荷下出现根部断裂，叶片的外缘旋转直径为整个转子的最大运动包络尺寸，在配套壳体设计时需要预留均匀的径向间隙，间隙值过大会降低流体能量转换效率，间隙过小则容易在转子出现热胀或者微小振动时发生叶片与壳体内壁的刮擦。主轴的伸出长度根据配套轴承座、密封件的安装尺寸确定，两端轴段可根据装配需求加工键槽、定位轴肩或者螺纹锁紧结构，实现轮毂、轴承、传动件的轴向定位，防止运转过程中部件出现轴向窜动。

　　建模过程中优先以主轴轴线作为全局装配基准，先完成主轴的回转特征建模，再以主轴外圆为配合基准装配轮毂，保证两者的同轴度约束；叶片部分先绘制单片叶片的倾斜轮廓草图，通过拉伸得到实体后，以主轴轴线为阵列中心完成周向圆周阵列，阵列数量根据设计流量与转速需求确定，阵列完成后校验所有叶片的角度一致性与外缘的圆跳动公差。整个转子的动平衡校验是设计落地的关键环节，需要在叶片端面预留去重区域，通过动平衡测试修正不平衡量，保证转子在工作转速区间内运转平稳，降低轴承的交变载荷，延长整套设备的使用寿命。
