手机纳米SIM卡实体三维造型

　　这个三维造型围绕手机内部常用的纳米SIM卡展开，重点还原卡片本体的薄片状结构、圆角边界、表面印刷区域以及卡体在整机装配中的空间关系。纳米SIM卡属于移动终端接入蜂窝网络的身份识别载体，实际使用时插入手机侧边卡托，再由卡托送入机身内部的卡座触点区域。它不是独立工作的装饰件，而是与卡托、卡座弹片、主板连接器和机身侧孔共同构成可更换式用户识别模块，因此建模时不能只关注正面图案，还要把厚度、倒角、边缘过渡和接触侧的装配逻辑考虑完整。

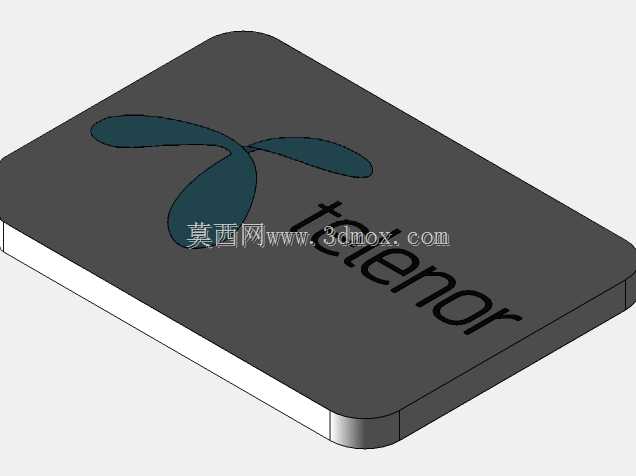

　　从结构形态看，纳米SIM卡采用近似矩形的薄片外形，四角设置圆角，长边与短边比例固定，整体厚度远小于长宽尺寸。卡片在卡托内的定位依赖外轮廓与卡槽边界的配合，圆角可以降低装入时的对位阻力，也能避免尖角在反复插拔过程中产生毛刺或应力集中。模型中卡片上表面呈现运营商标识和文字区域，这些元素在真实产品上多为印刷或卡面工艺，不承担机械连接功能，但在整机展示、维修培训、卡托结构验证以及通讯配件演示中，能够直观表达卡片朝向和插入方向。

　　实际工程应用里，这类模型常用于手机结构设计阶段的干涉检查。设计师需要确认卡托完全推入后，SIM卡上表面与机身内壁、屏蔽罩、电池或主板边缘之间是否保留合理间隙；同时也要检查卡片下方与卡座触点的接触位置是否准确。若卡片厚度表达不准确，可能导致卡托推入阻力偏大；若外轮廓尺寸偏差过大，则可能出现卡片晃动、装反、卡滞或触点压合不足。三维建模时将卡片作为独立零件处理，有利于在装配环境中模拟插拔路径，并与卡托型腔、侧边开孔、推杆孔和卡座组件进行联动校核。

　　设计思路上，卡片主体可看作薄板实体，外形通过矩形轮廓和圆角约束生成，再按标准厚度拉伸成型。边缘处不宜保留尖锐直角，微小倒角或圆角能够更接近真实冲压、裁切后的卡体状态。表面标识可作为贴花、草图文字或独立曲面特征处理，若模型用于结构分析，标识不应改变实体厚度；若用于渲染展示，则可将图案置于卡片正面，并保持与外轮廓的相对位置。卡片底面虽然视觉信息较少，但在装配中更关键，因为芯片触点区域需要与卡座弹性针脚对应，建模时应保证底面平整，避免多余特征影响接触高度。

　　从安装边界看，纳米SIM卡的活动空间被限制在卡托槽内，卡片不能在槽内自由窜动。卡托侧壁承担侧向限位，槽底承担承托，卡片上表面与压盖或机身内壁之间只保留微小间隙。插拔过程中，卡片随卡托沿直线方向进入机身，运动路径上不能遇到主板元件、线缆、电池包膜或侧键结构。对于多卡机型，还可能出现双SIM卡或SIM卡与存储卡并列布置的情况，此时卡片外形、卡托分层高度和相邻元件间距都需要同步检查。

　　在产品功能层面，SIM卡本身承载用户身份识别信息，金属接触区通过卡座与手机主板通信。机械结构的任务是保证卡片在跌落、振动、温度变化和长期使用后仍能保持稳定位置。薄卡刚性有限，若卡托支撑面积不足，卡片可能产生微变形，导致触点压力不均；若槽位过紧，用户换卡时又会出现取放困难。因此三维设计中需要同时体现卡片的实体边界、卡托容纳空间和周边避让区域，而不是单纯建立一个外观片件。

　　该造型也适用于通讯终端装配教学和维修演示。通过剖切或透明化卡托，可以展示卡片正反面朝向、芯片接触位置以及卡托推入机身后的相对关系；在 exploded view 中，SIM卡可作为卡托组件的一个零件，与卡托、密封圈、卡座和机身侧孔形成清晰装配层级。对于从事手机结构、连接器、检测工装或自动化插拔测试设备设计的人员来说，准确的卡片外形和安装空间能够帮助评估夹具定位面、吸盘取料方式、视觉识别特征以及测试工位中的送卡路径。

　　建模过程中还应注意卡片与大卡、Micro SIM卡之间的尺寸差异。纳米卡面积更小，卡托通常通过轮廓形状防止误装，倒角方向和缺口特征具有防错作用。若将卡片放入自动化装卡设备，送料轨道宽度、吸盘吸附位置、夹爪避让面和检测传感器高度都要依据薄卡外形设定。卡片表面图案可用于视觉确认正反面，但真正的机械防错仍应依靠轮廓、倒角和卡托型腔。整体来看，这个模型的价值在于以简洁薄片零件串联手机终端内部的卡座连接、卡托限位、插拔操作和通讯识别功能，使外观展示与结构校核能够在同一三维装配环境中完成。
