HTC Desire 650 全尺寸SIM与MicroSD手机结构

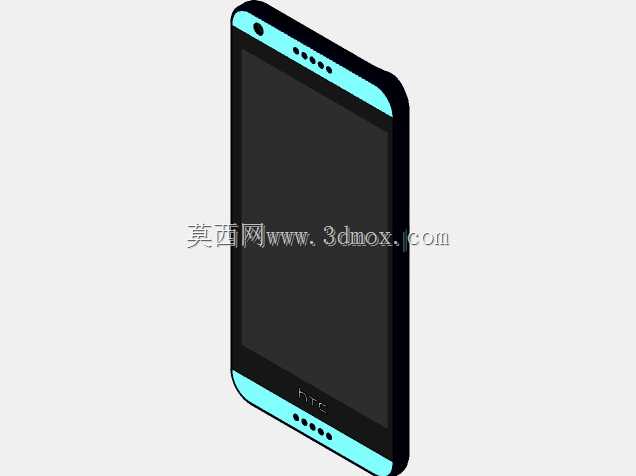

　　这套三维结构围绕HTC Desire 650这类直板触屏手机展开，建模重点落在整机外观、前后壳体边界、屏幕装配区域、听筒与扬声器开孔、标准SIM卡以及MicroSD存储卡的空间布置上。对于通讯终端结构设计而言，手机并不是单纯的外观件，而是需要在有限厚度内同时容纳显示模组、主板、电池、摄像头、声学器件、天线区域和外部接口的高密度产品。模型将整机以斜置方式呈现，能够直观看到正面玻璃面板、黑色中框、浅青色上下装饰段以及背部轮廓之间的层次关系，便于在方案评审时检查外形比例、侧边包络和端部开孔位置。

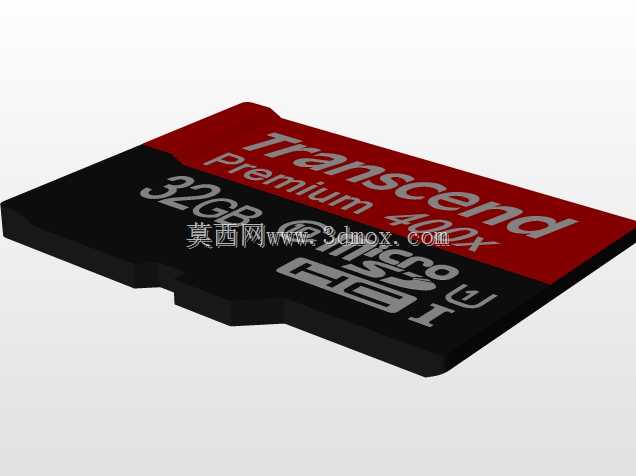

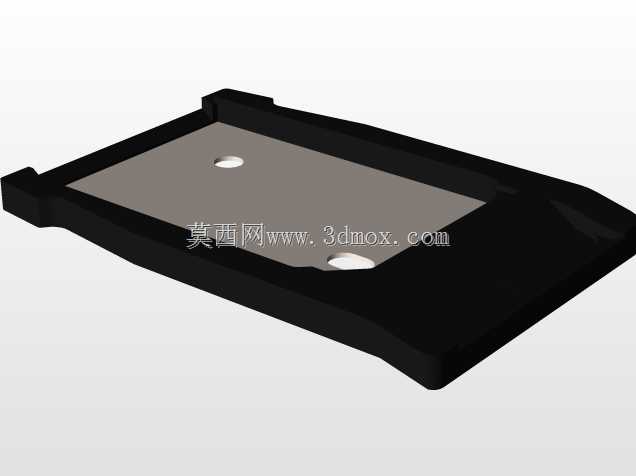

　　从实际用途看，该类设备属于日常移动通信终端，承担语音通话、移动网络接入、短信、多媒体播放、拍照以及外置存储扩展等功能。全尺寸SIM卡结构的表达，使模型能够还原传统SIM卡座在机体内的占用方式；MicroSD卡位置则体现存储扩展方案对内部堆叠的影响。工程建模时，这两类卡体不能只作为示意件处理，需要关注插拔方向、卡座高度、卡托或后盖开启路径、卡体与周边元器件的安全间隙，以及用户在装卡过程中可能产生的干涉。若后续用于结构深化，还可在此基础上补充触点弹片、卡托、防尘盖、卡扣和定位筋等细节。

　　外形处理上，手机主体采用细长矩形轮廓，四角设置圆角过渡，正面大面积区域留给触控显示屏，上下端保留较窄的装饰与声学开孔带。顶部前端可见前置摄像头小孔和多组扬声器或听筒开孔，底部同样布置细密孔位，这些特征不仅决定外观识别度，也关系到声学通道、粉尘侵入、壳体强度和加工工艺。正面面板与侧边框之间的分模线需要在三维数据中保持连续，圆角半径、拔模方向和装配止口都应服从注塑件成型逻辑。浅青色端部装饰件与黑色主体形成色彩分区，若按真实产品制造，通常会涉及双色外观、独立装饰件装配或表面喷涂遮护等工艺选择。

　　设计思路上，通讯手机的结构约束首先来自手持握持和口袋携带。整机宽度需兼顾拇指触控范围与单手握持稳定性，厚度方向则要在电池容量、主板器件高度、屏幕模组厚度和外壳强度之间平衡。模型中直立板状形态有利于建立外形包络，后续结构细化时可以把内部器件按Z向分层：最外侧为防护玻璃和触控显示层，中层为中框或主壳体，内部再布置PCB、摄像头、电池、扬声器盒和天线支架。前后壳的连接不能只依赖外观曲面，还需要在侧壁布置卡扣、螺钉柱或定位槽，以保证跌落时不开裂、不松脱。

　　安装边界方面，手机外部没有工业设备那样的固定基座，但自身内部每个模块都有严格边界。屏幕模组要避开中框边缘的压合区域，摄像头镜片需与后壳装饰圈同轴，扬声器出声孔要与音腔密封区对应，SIM卡和MicroSD卡的插拔路径不能被电池或主板器件阻挡。若将该模型用于教学或逆向结构练习，可以依据外观比例反推壳体壁厚、螺钉柱直径、筋位宽度和开孔边距；若用于装配验证，则应进一步检查卡体插入后与电池仓、主板屏蔽罩、侧键FPC之间的间隙。端部密集小孔的壁厚较薄，设计时需避免孔位离圆角或卡扣太近，否则注塑填充和后期跌落都容易出现薄弱区。

　　在行业应用场景中，这类三维数据可用于消费电子结构方案沟通、通讯产品外观评审、卡类连接件教学、手机装配工艺分析以及SolidWorks环境下的曲面与实体混合建模练习。它的价值不在于表现复杂运动机构，而在于训练工程师对高密度手持终端的尺寸控制、外观分件、开孔布置、人机握持和内部堆叠边界的综合判断。通过该模型，可以清楚看到手机从外部造型到内部卡体安装之间的结构关联，也能为同类型直板通讯设备的概念设计提供参照。
