GX16十芯通孔航空公插头结构

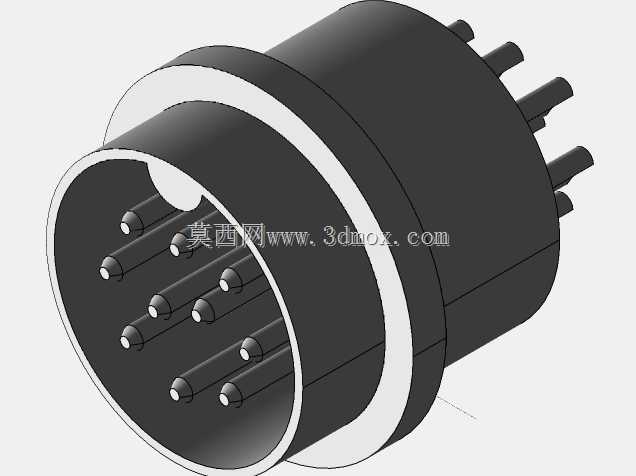

　　圆形航空插头在工业控制、检测仪器、通讯机柜、小型机电设备里使用频率很高，尤其在需要频繁拆装、走线空间受限又要保证多芯信号可靠连接的位置，GX16这类小规格连接器往往比普通端子排更合适。该模型表现的是一款十芯通孔式公接头，前端插针按圆形阵列布置，外侧带有法兰式安装边界，后端为圆柱形壳体并伸出多根针体，整体结构对应面板安装或设备壳体穿装场景。

　　从实际用途看，这类接头主要承担低压信号、传感器线路、控制回路以及小电流电源的对接任务。十芯配置可以同时覆盖多路开关量、模拟量和供电线，适合小型控制柜、实验装置、医疗检测设备、舞台灯光、通讯终端以及自动化外设。通孔结构的价值在于线缆能够从安装面板背面穿过，接头本体固定在面板上，外部再与母头对插；这样既缩短了机箱内部跳线长度，也让设备外侧的连接、拆卸和维护更加直接。

　　建模时需要重点抓住几个功能区域。前端面是插针承载区，针体不是随意排布，而是围绕中心按规定节距圆分布，针与针之间保留绝缘距离，避免多芯信号相邻过近造成干扰或耐压不足。插针根部嵌入绝缘基座，基座外圆与金属壳体之间形成台阶，装配时可限制绝缘件轴向窜动。外圈法兰承担安装定位作用，法兰背面贴合面板，正面留出对接导向空间；壳体上的环形台阶既增强外形层次，也对应真实产品中外壳滚压、绝缘件固定或密封配合的位置。

　　设计思路上，小直径多芯连接器不能只追求芯数，还要兼顾插针强度、爬电距离和对插导向。GX16公称直径较小，十芯布局已经比较密集，因此每根针的直径、伸出长度和端部圆角都要保持一致。公针过长会增加碰弯风险，过短则可能导致接触不到位；针尖通常做成圆头或带导入端，便于与母端插孔自动找正。外壳前端的圆形开口形成天然导向，母头套入后可先由大圆柱面定位，再让插针逐步进入插孔，减少偏插导致的针体损伤。

　　安装边界方面，法兰外径是面板开孔和固定方式选择的关键尺寸，设计机箱时不能只按壳体圆柱直径留孔，还要考虑法兰压紧面、螺母或螺钉安装空间，以及插头对插后手指操作空间。后端针脚或接线端伸出区域需要与内部线束、端子、焊点保持安全距离，避免装配面板时压线。若采用螺母锁紧方式，面板后侧应预留扳手空间；若采用螺钉固定，则法兰孔位与壳体中心的相对位置需要在工程图中明确。三维布局时还应检查母头插拔路径，保证接头外侧没有线槽、支架或铭牌遮挡。

　　结构细节上，模型中的黑白分区可以理解为金属外壳与绝缘芯体的材料差异。金属外壳提供机械保护、安装刚度和一定屏蔽作用，绝缘基座负责固定插针并保证各芯之间电气隔离。多根针体从后部伸出，既可以表现为焊杯接线后的针脚端，也可用于与板端或线端部件配合。对于设备选型人员，需要根据线路数量、电流容量、屏蔽要求和面板厚度确认具体规格；对于建模人员，则应保证阵列针位、法兰厚度、壳体台阶、内腔深度和插针伸出量之间比例协调。

　　在整机设计中，这类连接器常布置在机柜后侧、手持控制器端部、传感器分线盒侧面或小型设备面板上。其优势是连接紧凑、拆卸快捷、辨识度高，且圆形壳体对多角度插拔较友好。使用时也要注意，通孔公头本身不是独立防水结构，若设备处于油污、粉尘或淋水环境，需要选配密封垫圈、防水母头或增加防护盖。走线方面，焊接后线芯不应在接头根部反复弯折，最好在壳体附近设置线夹或应力释放结构，把拉力从焊点转移到线缆护套上。

　　从三维结构表达角度，该接头适合用于教学演示、面板开孔校核、线束布置干涉检查以及通讯设备装配验证。完整建模时可先建立回转壳体，再处理法兰、内腔和绝缘基座，最后用圆周阵列生成十根插针，并对针尖、根部和后部伸出段分别细化。这样得到的结构既能反映GX16航空插头的真实装配关系，也能直接服务于设备面板设计和连接器选型校核。
