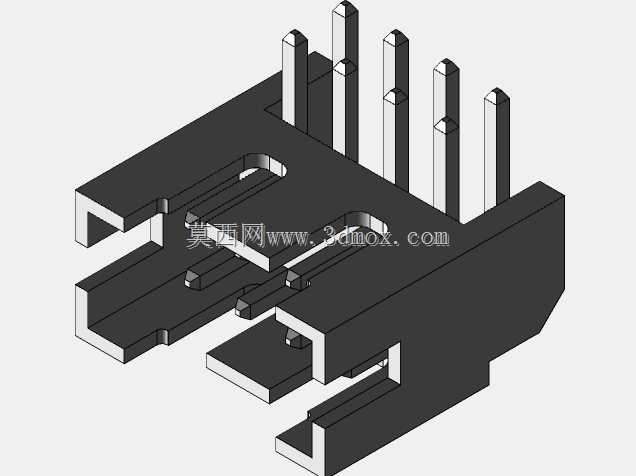

JST八针卧式弯针连接器接插件结构

　　该接插件属于板端针座类连接器，采用4×2共8个接触位的排布方式，相邻针位中心距为2mm，针体从塑胶本体后侧以直角弯折引出，适配PCB板面贴装或穿孔焊接场景，在消费电子控制板、通讯终端内部接线、小型工业传感模块、电源转接板中十分常见。做整机结构布局时，这类卧式弯针座的优势在于插合方向平行于电路板表面，线束从板侧水平引出，不会像直针座那样在板面上占用较高的竖向空间，对于外壳内部净高紧张、需要控制整机堆叠厚度的设备，能够有效降低接插区域的高度边界。建模过程中先以塑胶绝缘本体为核心搭建主体，本体两侧设置有与配对胶壳配合的防呆卡位与导向滑槽，插合时配对胶壳沿本体前端的开口滑入，侧壁的卡扣结构会在到位后形成限位，

　　避免使用过程中受线束拉扯出现松脱；本体中部的隔筋将上下两排针位分隔开，既保证相邻端子之间的爬电距离，也在胶壳插入时提供侧向支撑，防止偏插导致针体弯折。八根金属导电针按双排错位关系排布，针体穿过塑胶本体后统一向安装侧弯折，插合段保持规整的直线度，焊接段的长度预留出PCB板厚与焊锡爬升的工艺空间，针体根部在塑胶内部形成包胶固定，承受插拔侧向力时不会出现单针松动。从安装边界来看，塑胶本体底面贴合PCB板面，焊接段对应板上预设的过孔，布局时需要在本体前端预留足够的插合操作空间，供配对线束胶壳平直推入，同时在针脚焊接侧留出焊枪作业的避让距离；本体两侧的凸台与卡扣轮廓不能和板上周边元件发生干涉，水平出线方向还要预留线束弯折半径，

　　避免线材根部长期处于折死状态。这类连接器在通讯设备内部主要承担低压信号与小电流电源的转接作用，2mm的针位间距在紧凑排布接触点位的同时，仍能满足常规低压电子设备的绝缘要求，卧式安装形态也让整机内部走线可以沿板面平顺延伸，减少线束突兀翘起占用的空间。结构设计上重点考量了插合导向、防误插、端子固定强度与焊接工艺性，塑胶本体的开槽和加强筋在减轻用料的同时保证整体刚性，反复插拔过程中本体不易出现形变，针位排布的公差配合也保证配对胶壳能够顺畅对位，适合小体积电子设备的内部互连场景使用。
