DPST双刀双掷干簧式电子继电器结构

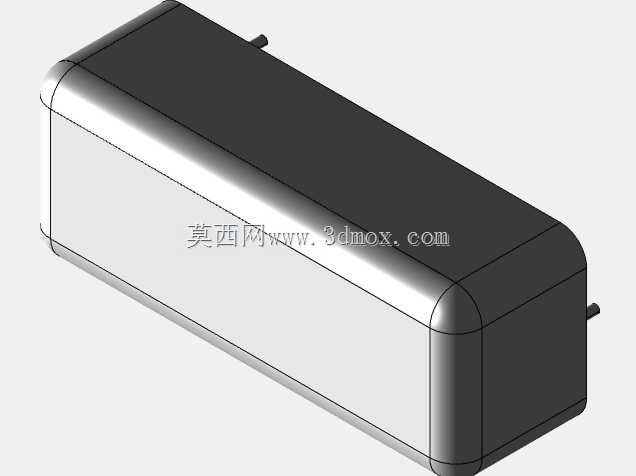

　　该三维结构对应一款采用干簧触点方案的双刀双掷电子继电器，额定触点容量为1A、线圈驱动电压为5V，整体采用长条形密封封装，两端引出引脚，适合在低功耗控制回路、测试测量设备、通信终端、工业信号切换板卡以及安全联锁线路中完成小电流回路的通断与切换。干簧式继电器与普通电磁继电器相比，触点被封闭在惰性气体环境内，氧化和污染风险低，接触电阻稳定，动作行程短，线圈保持功率小，在微弱信号、高频低电平信号以及需要长寿命免维护运行的场合更有优势；其双刀双掷触点形式可同时控制两条独立回路，也可在一条线路中实现常开、常闭触点的联动转换，减少多只单刀继电器并排使用带来的驱动资源占用与布线复杂度。

　　从整机布置看，模型将内部干簧管、励磁线圈、磁路屏蔽与外部塑封外壳作为一个整体表达，外壳采用圆角长方体造型，端部做圆弧过渡，既避免封装棱角在自动插件、周转和板卡装配过程中产生应力集中，也便于吸嘴取放和视觉定位。壳体两侧伸出的引脚位置与PCB焊盘布局直接相关，建模时需要重点核对引脚中心距、引脚伸出长度、引脚截面尺寸以及本体距板面的高度。若引脚跨距或本体占位偏差过大，回流焊后可能出现本体上浮、焊点虚连、相邻元件干涉等问题；若本体高度预留不足，则会影响外壳、屏蔽罩或上层板卡的装配间隙。

　　实际选型时，不能只把继电器看作简单的开关元件。5V线圈驱动意味着它可直接由常见逻辑电源驱动，但线圈启动瞬间仍存在励磁电流，设计驱动电路时应结合三极管、MOS管或达林顿输出端口的吸流能力核算，并在线圈两端设置续流路径，抑制断开瞬间的反向电动势对前级器件的冲击。触点侧额定1A更适合控制信号、小功率负载或低电流辅助回路，不宜直接承载电机启动、电容充电、灯泡冷态冲击等浪涌电流；若用于感性负载，应在外部增加灭弧或吸收环节，以延长触点寿命。双刀双掷结构在安全回路中可用于状态互锁，在测量设备中可用于量程切换、输入通道选择和校准信号接入，在通信与自动化装置中则常用于线路隔离、告警信号复现以及低电压控制信号的分布式转接。

　　结构建模过程中，外壳轮廓、端部圆角、引脚折弯方向和安装投影边界是装配校核的重点。长条形本体在PCB上呈横向布置时，其长度方向会占用较多板面，但高度较低，有利于薄型设备内部堆叠；若设备内部存在强磁元件、功率变压器或扬声器磁钢，应注意外部磁场对干簧触点动作阈值的影响，必要时通过间距、屏蔽罩或安装方向调整降低误动作概率。引脚焊接区域需保留足够的工艺边，波峰焊或选择性波峰焊场景下还要确认本体与邻近高大元件之间的遮挡关系，避免助焊剂残留和热阴影。模型对封装外形、触点引脚相对位置和本体端部细节进行了完整还原，可用于板卡空间干涉检查、接插件间距确认、自动贴装吸嘴路径评估、测试工装针床布局以及维修手册中的元件识别。工程人员在使用该结构时，可将其作为低电流信号切换元件的典型封装参考，在原理图、PCB限位、外壳开孔和线束布置之间形成一致的空间约束，从而减少样机阶段因元件高度、引脚占位或磁干扰预估不足导致的返工。
