GX16八芯公头面板式航空连接器

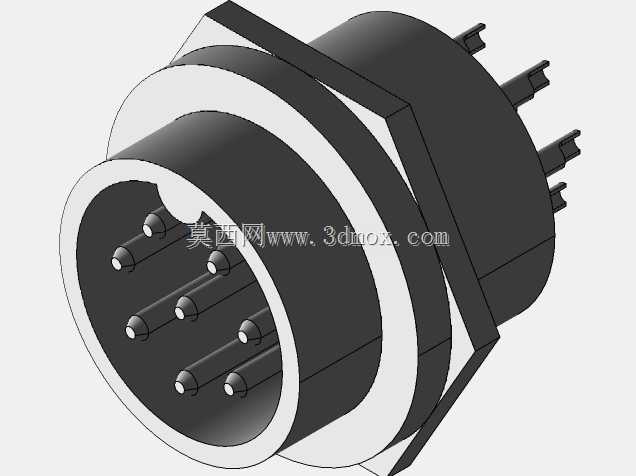

　　在工业控制机柜、测试仪器面板、小型通讯设备以及各类需要频繁插拔信号链路的整机上，GX16系列圆形连接器一直是小尺寸多芯互连方案里的常用选择。本次呈现的是一款八芯公头、通孔安装的航空插座结构，前端插针端面与对接母头配合，尾部焊杯端穿过面板后在设备内部完成导线焊接，整体兼顾面板固定强度、插拔导向和多信号并行传输需求。

　　从整机布置角度看，这类连接器通常安装在金属或绝缘面板的开孔位置。中部带六角止动面的法兰结构承担轴向定位，安装时从面板外侧插入预制孔，内侧通过锁紧螺母压紧，使连接器在频繁插拔、线缆拖拽和振动工况下仍保持稳定。建模时需要重点控制法兰外径、六角对边尺寸、穿板筒体直径以及前后段长度，这些边界直接决定面板开孔直径、最小板厚范围、螺母装配空间，以及连接器尾部与机箱内部线束、支架之间的干涉关系。若忽略六角面与螺母的回转空间，现场装配时容易出现扳手无法就位、螺母压不紧面板等问题。

　　接触系统采用八根公针沿圆周分布的形式，针位排布决定了对接时的防错关系。公针根部由绝缘基座固定，前端金属插针外露并带有引导端头，便于在盲插或视线受限的面板后侧维护场景中顺利进入母头插孔。插针尾部延伸为焊杯或焊针结构，适合与细截面信号导线进行焊接。针体之间通过绝缘本体保持爬电距离和电气间隙，相邻针位的材料壁厚、针间孔距以及焊杯末端散开范围都需要在三维结构中明确表达，避免线束焊接后相邻焊点距离过近。

　　外壳采用圆形金属筒体配合六角安装面的典型构型。前端圆筒形成对接导向，母头插入时由内壁和端面共同限制径向偏移；中部台阶面贴靠面板外侧，承担插拔过程中的轴向反力；后端筒体包裹绝缘基座和焊杯区域，为焊点提供一定机械防护。金属外壳不仅提高结构刚性，也有利于形成连续屏蔽路径，在弱信号采集、脉冲控制、传感器接线等场景中可降低外界电磁干扰对链路的影响。实际建模时，外壳壁厚、端部倒角、法兰过渡圆角以及六角面与圆柱面的交接关系都应保留，因为这些细节会影响数控加工、车削成型或供应商样件核对。

　　绝缘基座位于外壳内部，是固定插针、保证极性和隔离导体的关键零件。其外形需与金属内孔配合，前端面控制插针伸出长度，后端面约束焊杯位置。基座材料通常要求具备一定绝缘性能、耐热性和尺寸稳定性，以承受焊接热影响和长期使用中的温度变化。结构设计上，插针与基座之间宜设置台阶或防退结构，防止插拔力反复作用后插针轴向松动；基座与外壳之间也应考虑防转关系，保证针位方向在装配后唯一确定。

　　对接端的使用逻辑决定了外形细节不能只按静态零件处理。公头端面的插针分布、外圈导向筒长度以及母头进入后的配合深度，共同影响插拔手感和接触可靠性。导向筒入口处的倒角能够修正母头初始角度偏差，减少插针受侧向力弯曲的风险；插针头部的圆钝形状则有助于导入插孔。若设备需要经常开盖维护、外接传感器或连接便携式测试工装，这种圆形连接器比分散端子接线更节省现场操作时间，也能降低错接概率。

　　在三维布线阶段，尾部空间往往比前端外观更需要校核。八根导线焊接后会从焊杯处向外散开，若后方紧邻线槽、电源模块或钣金折弯边，焊杯末端可能与线缆护套产生硬折。合理的做法是在模型中保留焊杯真实长度，并按最小弯曲半径布置线束，同时在面板内侧预留手指和电烙铁操作空间。对于多台并排安装的连接器，还应核对相邻连接器的螺母外径、插头护套外径以及标签位置，防止密度过高导致插头无法完全合入。

　　该结构适用于信号传输、低压控制、检测仪器接口、通讯设备外接端口等场景。模型表达覆盖外壳、六角安装面、法兰、绝缘基座、八根公针及尾部焊接端，可用于面板开孔校核、对接间隙检查、线束走向验证和装配干涉分析。围绕安装边界建立完整三维数模后，结构工程师能够在样机加工前确认面板厚度、螺母锁紧空间、插针外露尺寸、尾部焊点范围以及对接插头的运动路径，从而减少后期钣金返工和装配干涉。
