JST直针座PHD系列2mm间距连接器

　　板对线连接器在消费电子、通讯终端、工控板卡里承担信号与小功率电源的中转对接，PHD系列双排针座属于JST体系里应用极广的一类2mm间距接插件，直针版本直接过波峰焊固定在PCB板面，配套带锁扣的塑壳线束端，插合后依靠卡扣防松，在设备运输振动、长期温变工况下能维持接触稳定，避免普通无锁连接器受拉扯后退针、瞬断的问题。

　　做整机结构堆叠时，这类针座的占位边界要提前在PCB布局阶段就锁定：双排8Pin对应4×2排布，针间距2mm，塑胶本体为立式矩形，插接口朝向板外，直针引脚从本体底部垂直伸出，穿过PCB对应过孔后焊接，针长伸出板面的长度、本体底面到PCB的贴合间隙都要符合焊盘工艺要求，过孔孔径与环宽按常规波峰焊工艺设定即可。三维建模时先按 datasheet 锁定本体长宽高、针位中心坐标，再做出塑胶本体两侧的防呆倒角、插接腔内部的端子卡位筋位，顶部和侧面的锁扣配合槽要和线束端塑壳的卡扣尺寸对应，保证插合时卡扣到位有明确段落感，拔插力处于规范区间。

　　从实际选型场景看，2mm间距双排针座兼顾了布线密度和载流能力，单针载流可以满足板上传感器信号、低压直流供电、按键指示灯排线的连接需求，不像1.0mm间距胶壳那样对线束加工精度要求极高，也不会像2.54mm排针那样占用过多板面空间，在路由器、工业控制模块、小型家电主控板、通讯外设内部的线束对接中使用率很高。结构设计时还要留意针座周边的操作空间：插接线束时手指和拔插工具需要在插口前方留出足够余量，不能被周边电容、结构壳体、散热片挡住，否则产线装配时工人很难把胶壳完全推到位，后期运维拔插也会剐蹭周边元件。

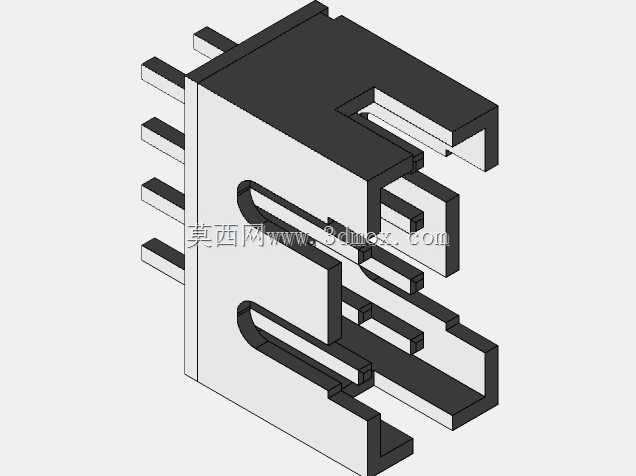

　　模型里塑胶本体的分模线、侧壁加强筋、插接口内部的分隔筋都做了还原，金属插针为方形截面直针，排布整齐，针位公差在建模时按名义尺寸绘制，导入整机装配后可以直接检查和周边壳体开孔、线束走向的干涉情况：比如外壳上如果要给连接器留出对插过孔，开孔边缘和针座本体的间隙要预留塑胶件公差，避免壳体装配后压到连接器导致塑壳变形、针位偏移。另外直针版本和弯针版本的PCB占地边界一致，仅插接口朝向不同，前期布局预留好对应空间后，同系列不同Pin数的针座可以快速替换，不需要大幅改板。

　　这类连接器的核心设计逻辑是在紧凑尺寸下保证接触可靠性：塑胶本体采用耐高温绝缘材质，过回流焊或波峰焊时不会软化变形，内部端子卡位结构把金属针牢牢固定在胶体内，不会出现针体后退、歪斜的情况；双排错位排布的针位配合胶壳上的防反插结构，工人装配时不可能反向插入，从工艺端杜绝了反接烧板的风险。做三维数模的时候不需要过度还原端子内部的弹片细节，只要把外部装配边界、插合配合面、安装引脚位置做准确，就能完全满足结构干涉检查、整机布线模拟、PCB封装核对的设计需求，结构工程师拿到数模后可以直接调入装配体，和外壳、PCB、线束部件完成匹配验证，提前发现布局阶段的空间冲突，减少打样后反复改板的次数。
