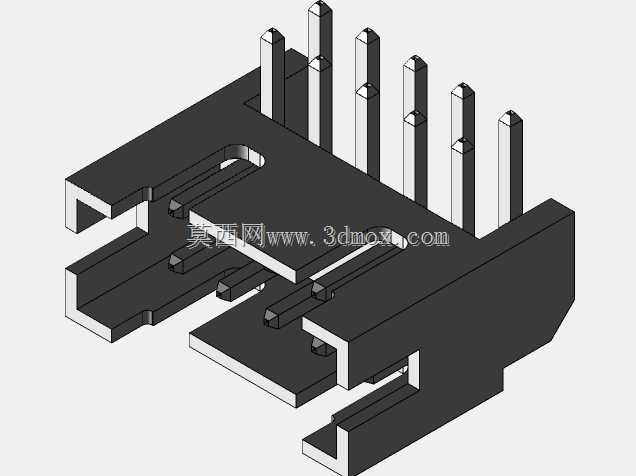

双排十针左向弯插针座连接器结构

　　该针座属于板对线互连体系里的弯插式连接器，采用两排五列共十个接触位的排布方式，相邻针位中心距为2mm，左前出针的弯脚形态决定了它在PCB上的装配方向，线束从板边侧向接入，焊针穿过板面后完成波峰焊或回流焊固定，这类布局在通讯终端、工业控制板卡、小型电源模块以及消费电子内部走线中十分常见。

　　从实际装机逻辑来看，直针座多用于线束垂直于板面插拔的场景，而弯针座的核心价值在于压缩整机高度方向的占用空间：当设备外壳内壁与PCB板面之间的垂直间隙不足、或者线束需要沿板面平行方向引出时，90度弯脚结构可以让插头插拔动作平行于电路板完成，避免线束在壳内强行弯折带来的应力累积，也减少了插头尾部线材被上盖压伤的风险。在通讯类设备里，这类针座常承担主板与子板、面板组件、传感器线束之间的低压信号传输，部分小电流供电回路也会通过该类连接器取电，2mm间距的规格在针数不多、走线密度中等的板卡上平衡了装配效率与占用面积。

　　结构上，塑胶本体采用带防误插的不对称槽型设计，对接腔内部设置有导向斜面与卡位筋条，插头插入时首先由腔口倒角引导对位，插合到位后插头两侧的锁扣与本体侧边的卡扣结构咬合，防止设备运输振动、线材拖拽时出现松脱。本体两侧延伸出的定位挡边可以在插头插合过程中限制左右偏摆，避免斜插导致插针弯折、接触件退针的问题。十个金属焊针分为两排错位排布，弯脚段的长度与折弯半径经过匹配设计，插入PCB对应通孔后，针脚伸出板面的长度控制在合理焊接区间，既保证焊锡能够充分浸润针体形成可靠焊点，也不会因针脚过长触碰板底其他元件或壳体。

　　建模过程中需要重点把控几处配合边界：首先是对接腔的内部尺寸，腔室宽度、深度以及内部防呆筋的位置必须和配套插头的外形公差匹配，间隙过大会造成插合后晃动、接触电阻不稳定，间隙过小则会出现插装力过大、现场装配困难甚至塑胶壳体撑裂的情况。其次是两排焊针的位置度，针与针之间的中心距、排距以及弯脚折弯后相对于本体基准面的高度差都需要严格对齐PCB封装孔位，若针位偏移超差，过炉时会出现针脚无法顺利穿孔、强行压装导致塑胶本体浮高的问题。本体底部的两个塑胶支撑柱在装配时贴靠PCB板面，承担焊接过程中的支撑作用，波峰焊时熔融锡波的冲击力不会让本体偏移，同时支撑柱与板面之间预留的间隙也便于清洗残留助焊剂。

　　选型应用时，工程师需要先确认板边到安装孔位的距离是否满足弯针本体的占位要求，本体平行于板面方向的延伸段不能和板上周边的电解电容、大功率电阻等较高元件发生干涉；对接插头出线方向要预留足够的手指操作空间，设备总装后外壳内壁到插头尾部的距离要容纳线材折弯半径，不能让线材在插头出线口处形成死折。长期运行在振动环境下的设备，除了依靠连接器自带的锁扣，还可以在对接处点胶或者增加线束固定卡，把线材自身的重量应力传递到板卡或壳体上，避免插拔力直接作用于焊点。该类连接器的接触件采用铜合金基材镀锡处理，兼顾导电性能与焊接可靠性，塑胶绝缘本体满足常规电子设备的耐温要求，能够承受SMT或波峰焊接过程中的短时高温，不会出现本体变形、针位移位的问题。在整机互连设计里，这类十针双排弯座既可以单组使用传递十路信号，也可以多组并排布置扩展更多连接点位，是中小点数信号线束连接的成熟通用结构。
