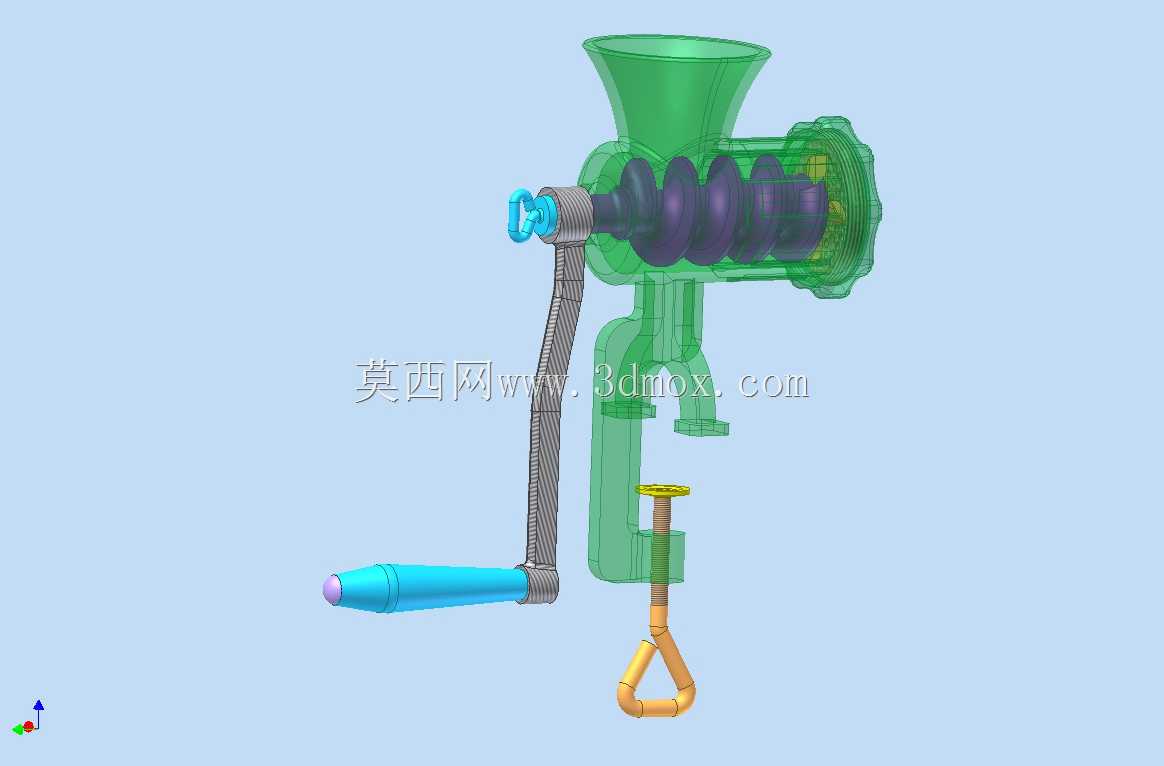

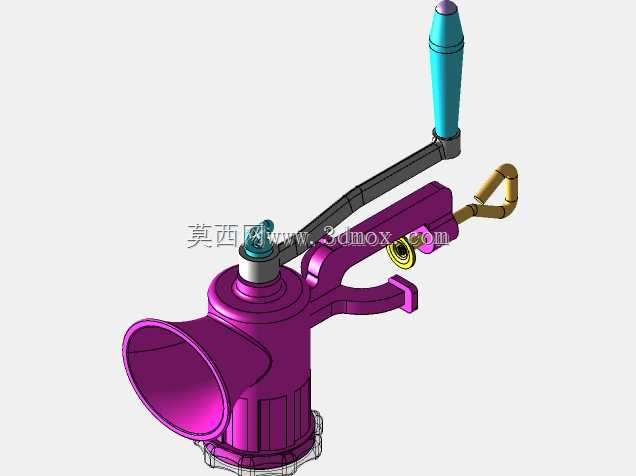

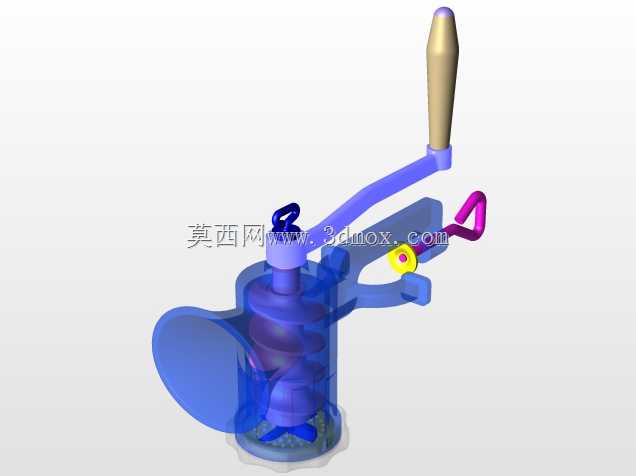

该结构呈现的是一台小型手摇式螺杆研磨设备,整体由进料斗、输送挤压筒、螺旋绞龙、前端出料端盖、摇柄、夹持支架和锁紧螺杆等部分组成,适用于家庭、小型餐饮摊点或实验场景中对肉类、谷物、软性调味料等物料进行连续推送、挤压和破碎。设备依靠人工转动摇柄提供动力,动力路径从侧向摇臂传入螺旋轴,螺旋叶片在筒体内形成稳定的轴向输送力,物料从上方漏斗进入后被逐步向前推送,并在前端孔板或刀具位置受到剪切、挤压和研磨,最终形成较细的颗粒或泥状物料。

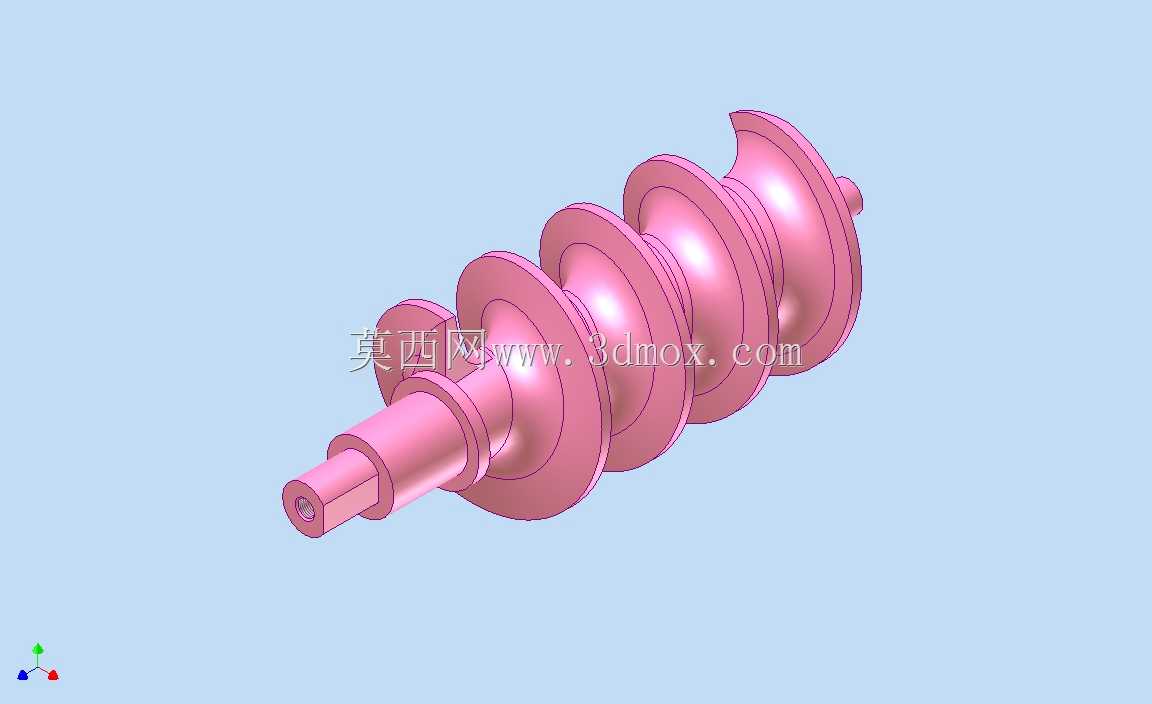

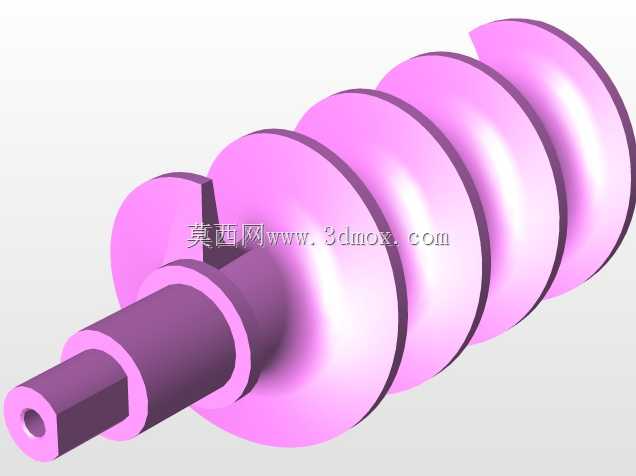

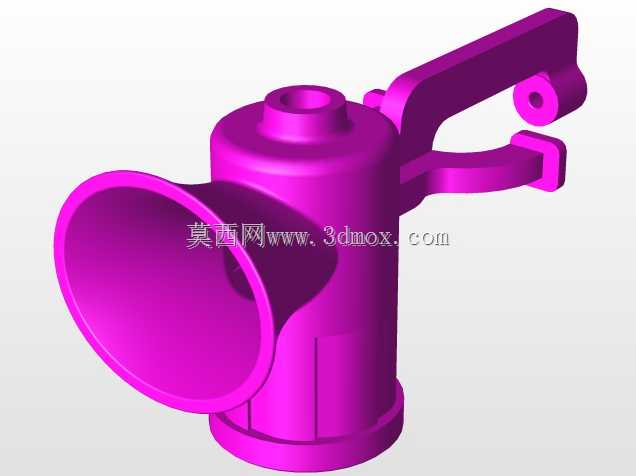

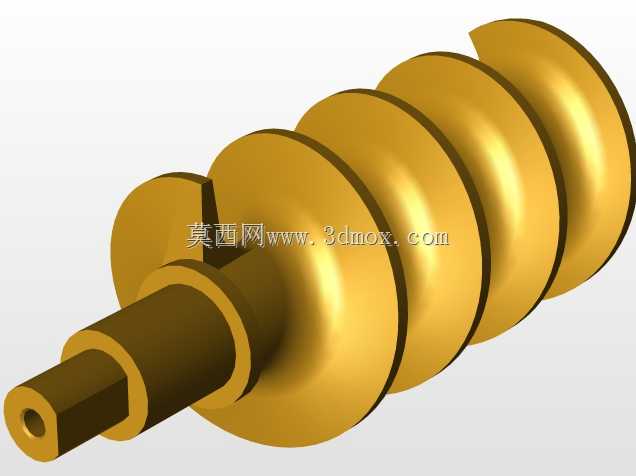

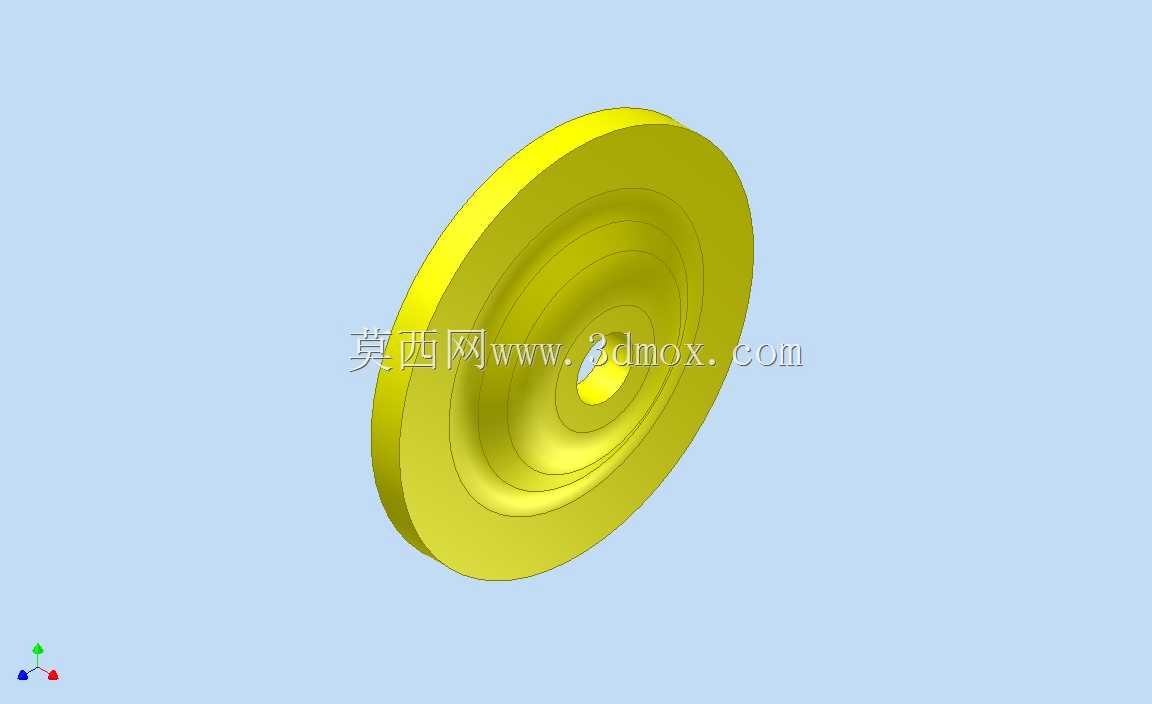

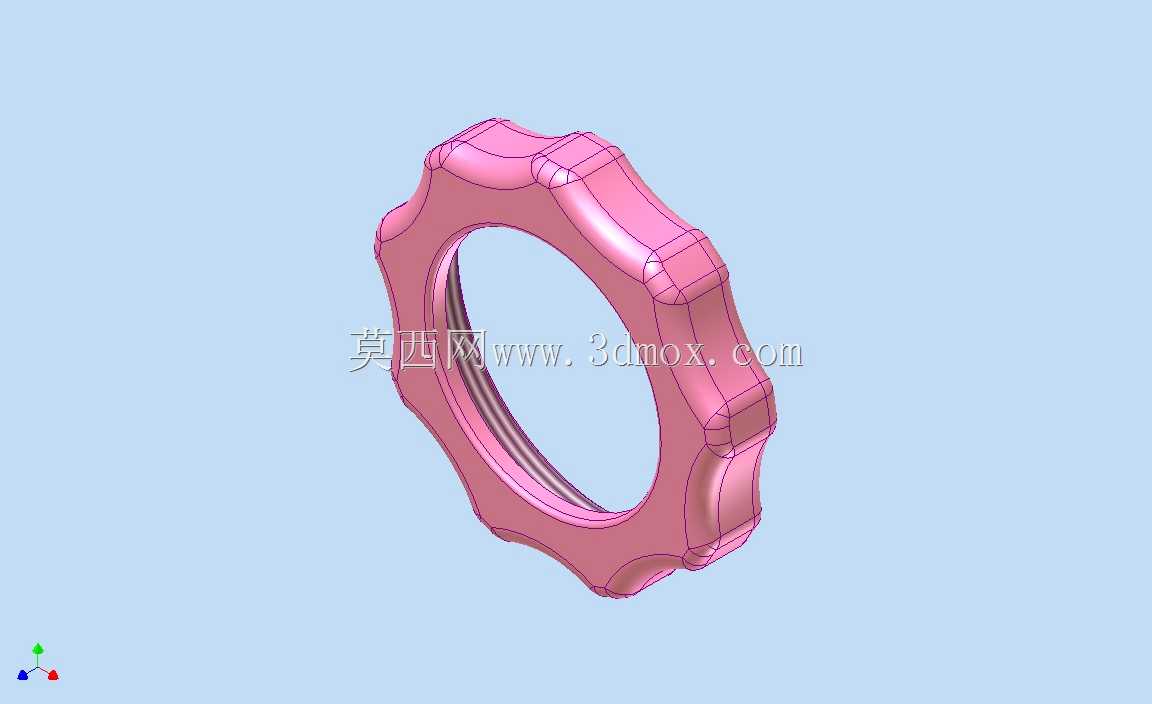

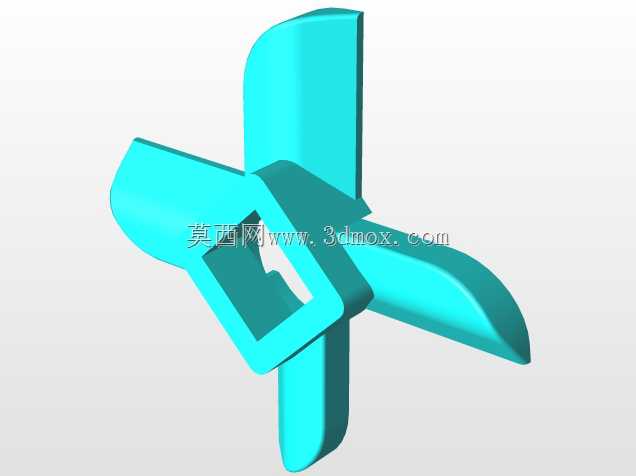

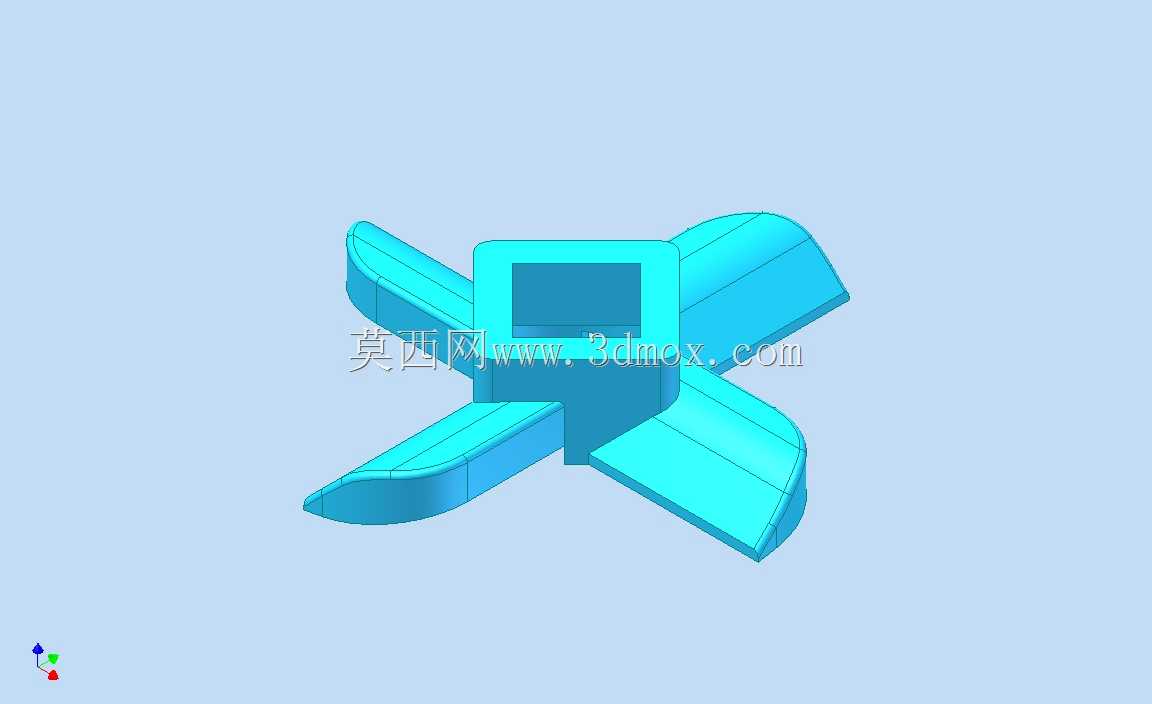

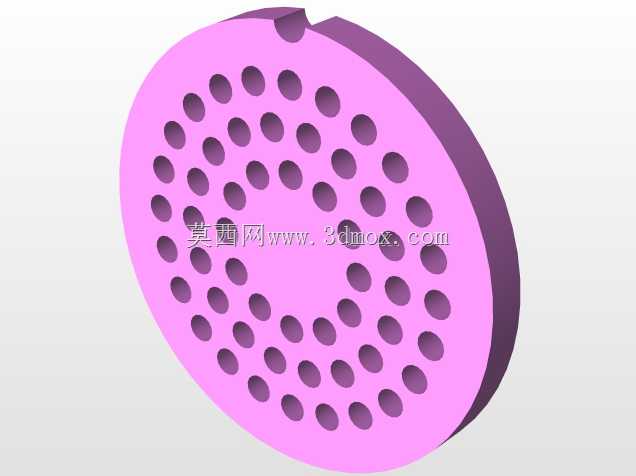

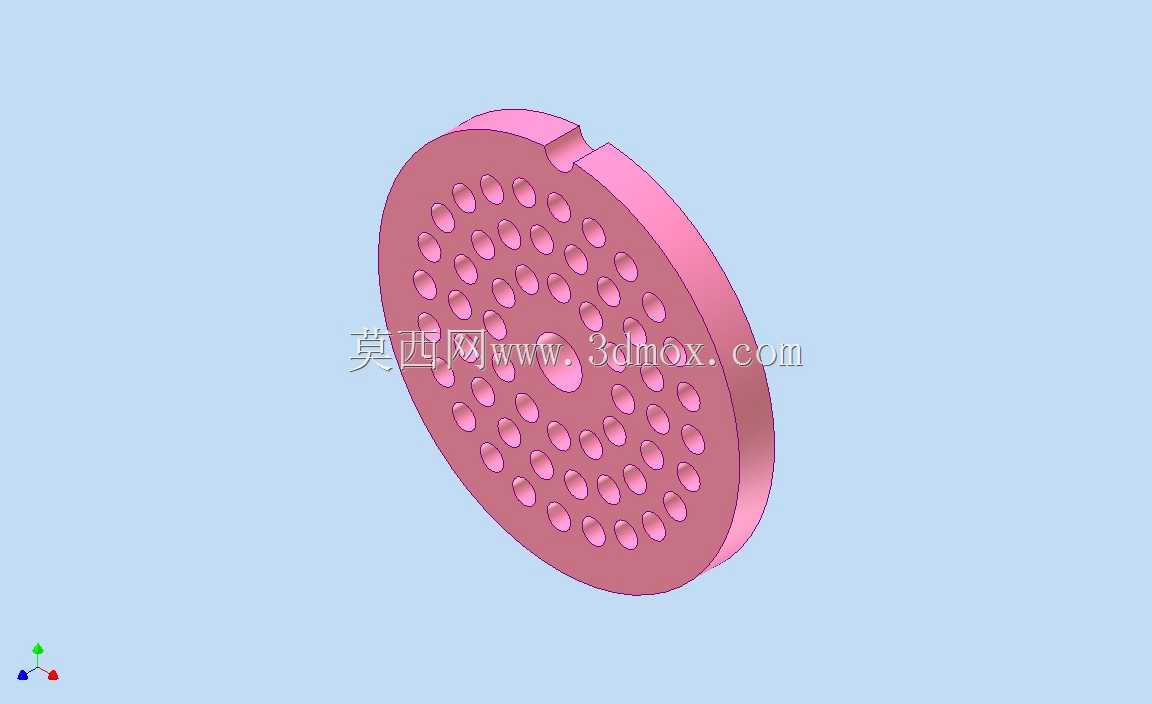

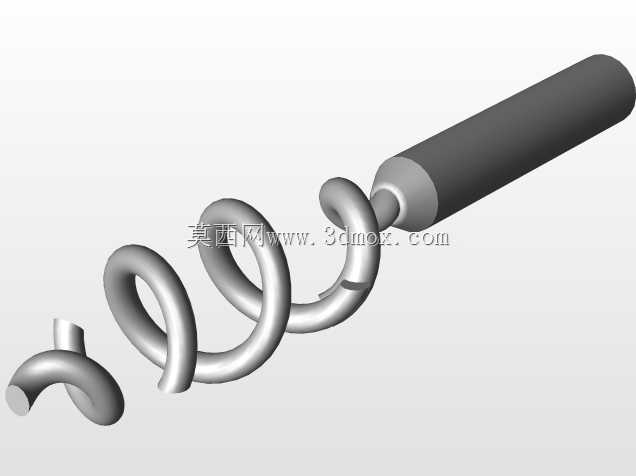

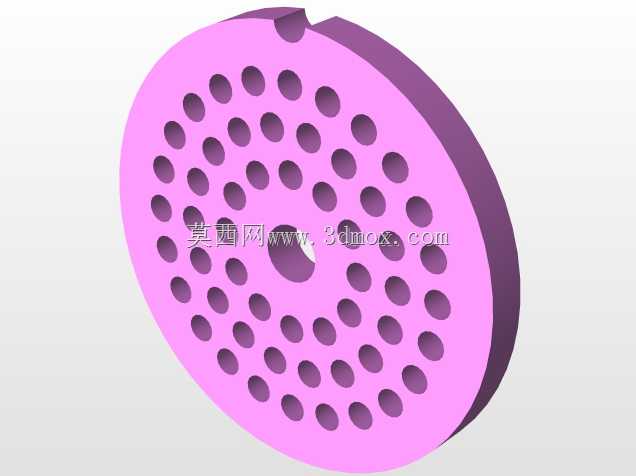

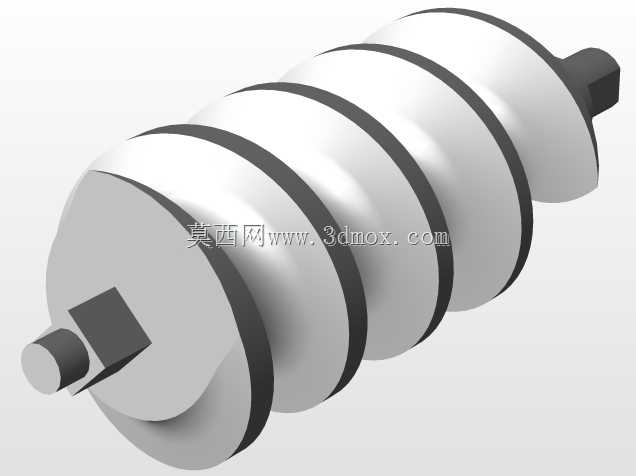

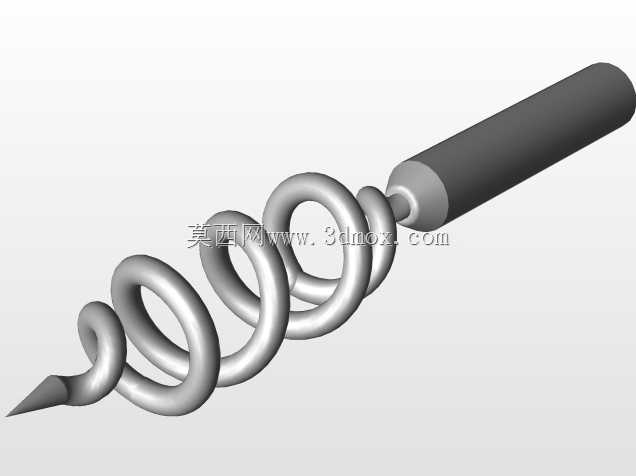

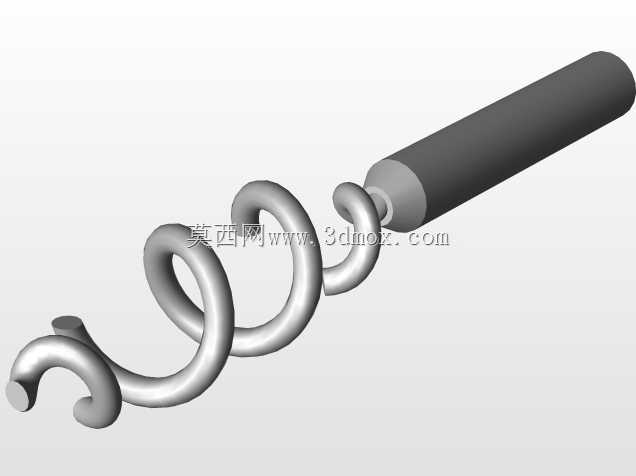

从实际使用角度看,这类设备的核心不在复杂传动,而在螺旋通道、进料连续性和工作台固定方式的可靠性。上方进料斗采用扩口收拢结构,开口面积较大,便于投料;下部与筒体平滑过渡,可减少物料架桥和残留。筒体内部的螺旋件具有连续变距或等距推送特征,轴端与摇柄连接,转动时既承担输送,也承担压实作用。前端端盖通过螺纹或环形压紧结构固定,能够约束孔板、刀片及出料方向,拆卸后可清理内部残留物料,也便于根据加工需求更换不同孔径的出料板。

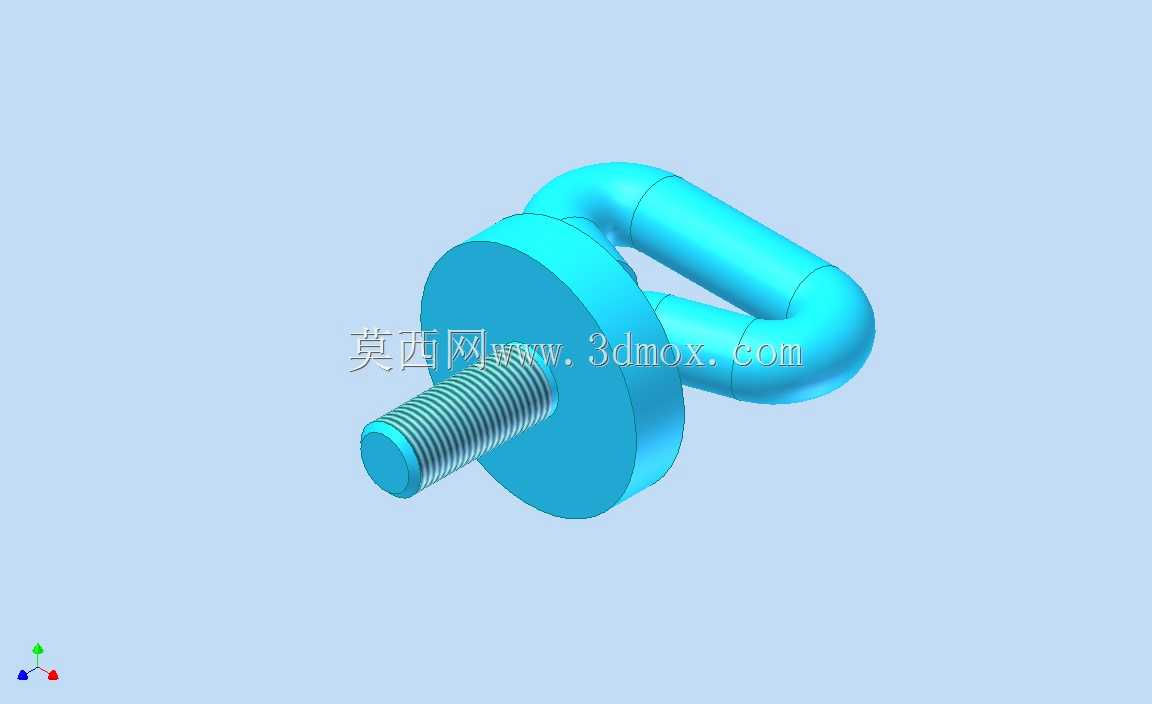

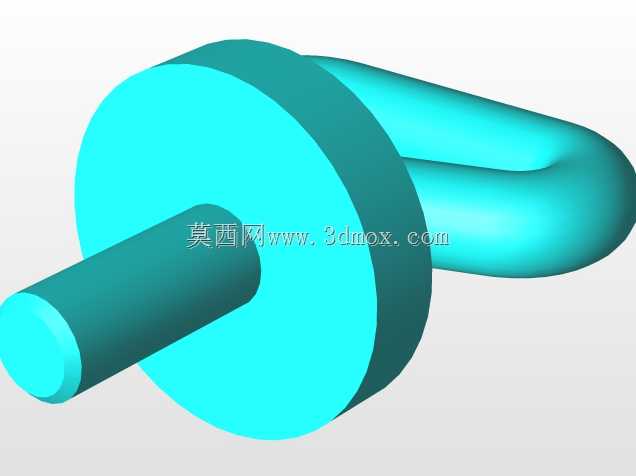

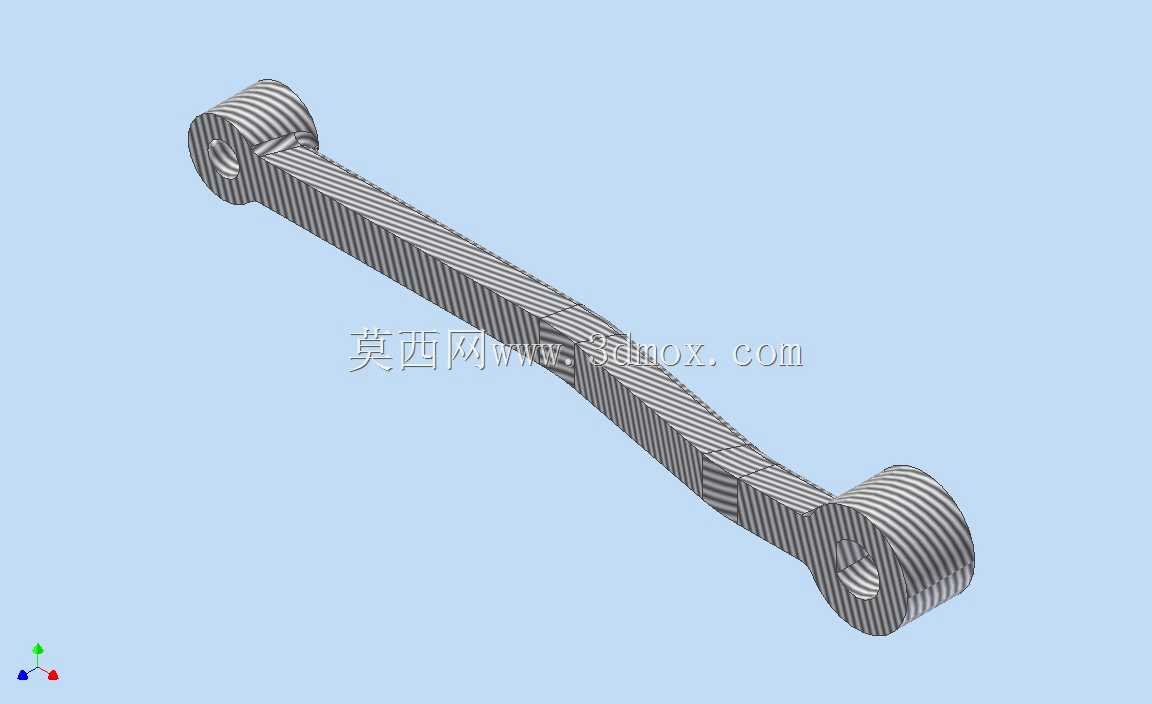

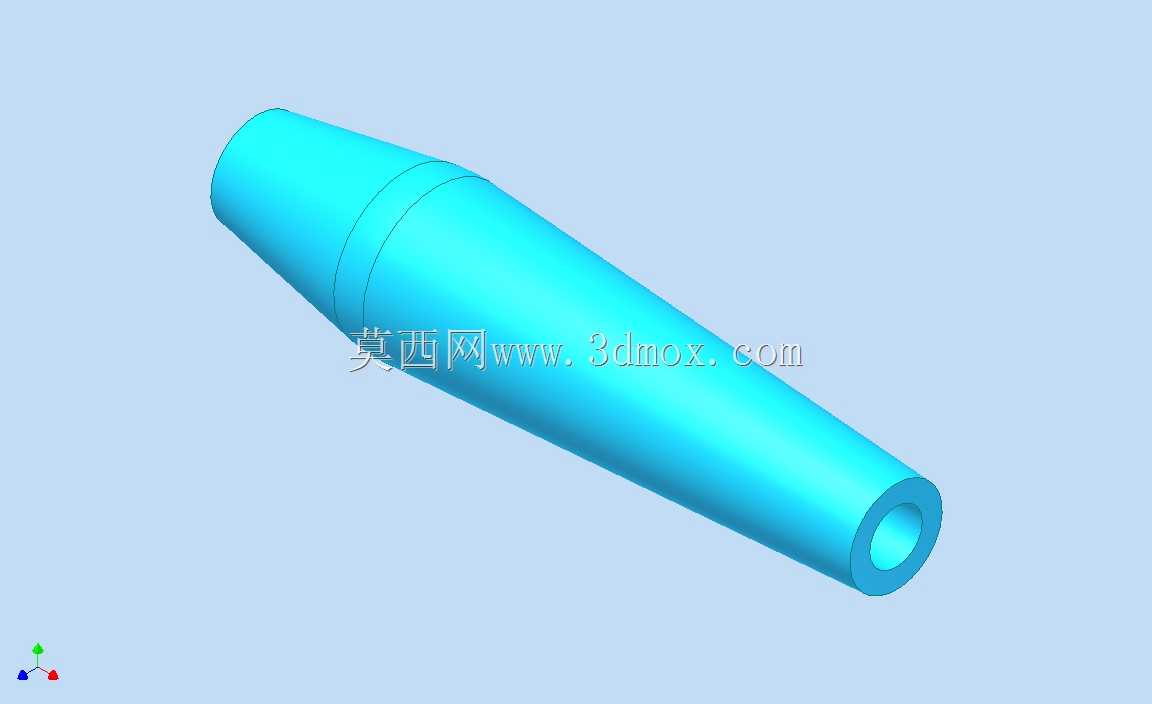

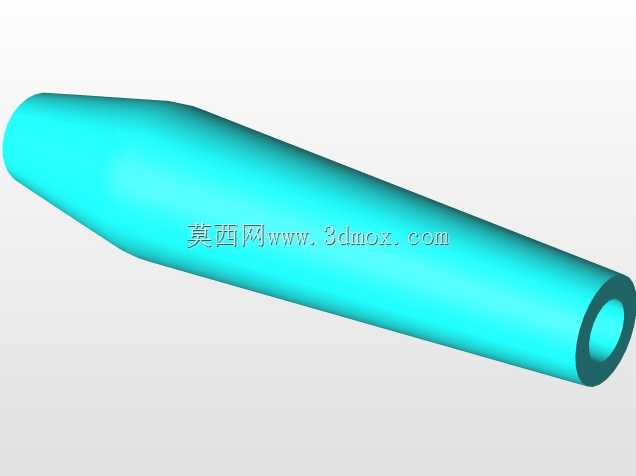

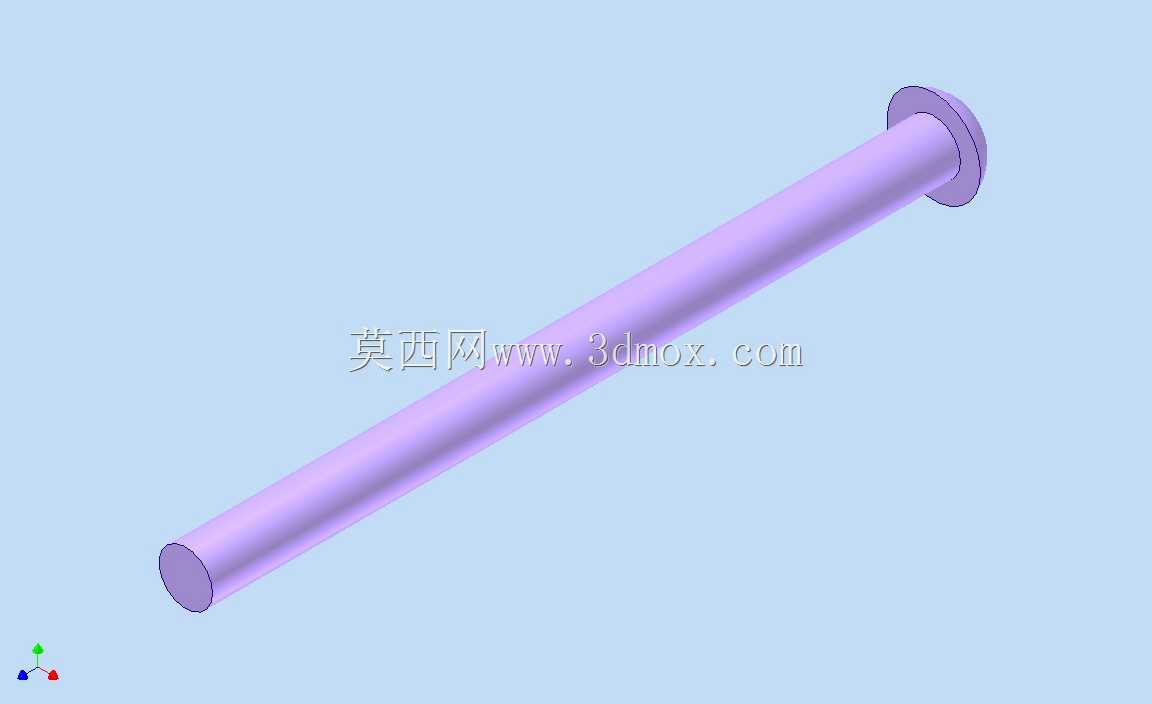

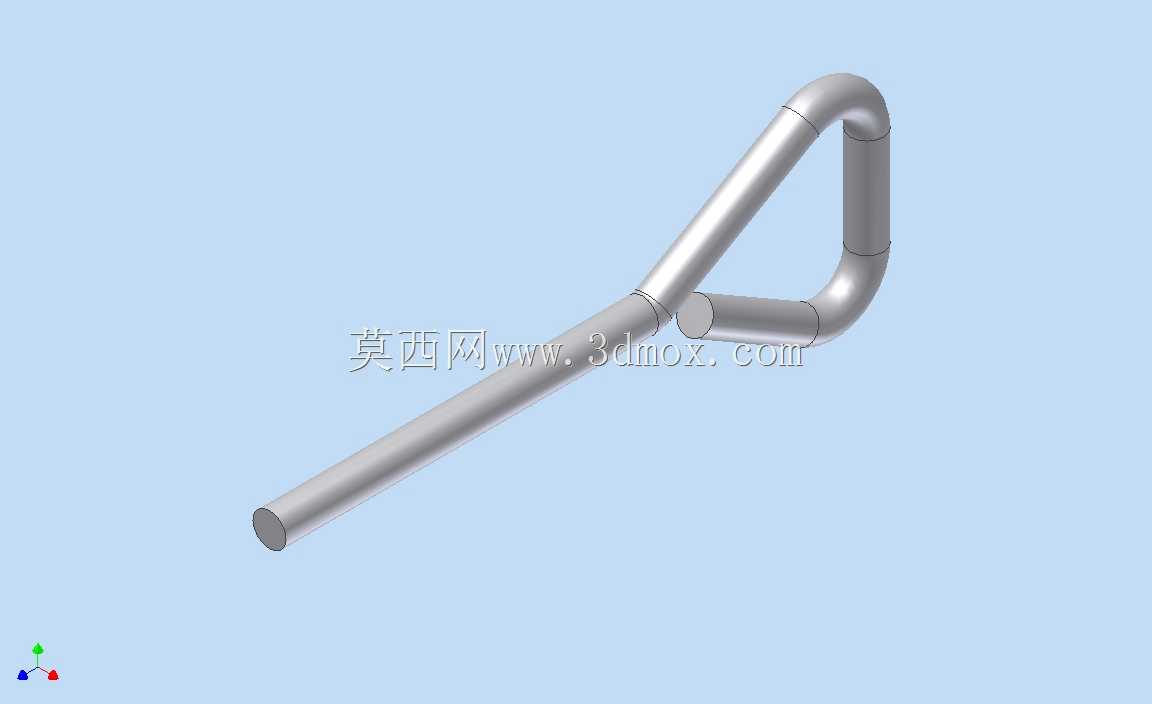

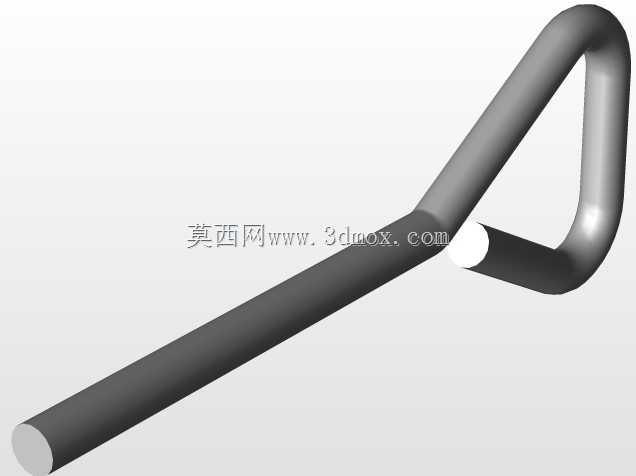

结构设计中,手摇臂采用弯折连杆形式,使操作者可以在设备侧方施力,避免手部靠近进料口和出料口。摇柄末端配置回转握把,握持部分可绕柄轴自由旋转,长时间操作时能降低手掌摩擦。支架部分从筒体下方延伸出夹持位,配合竖直锁紧螺杆、压盘和弯钩形把手,将整机固定在桌面或工作台边缘。锁紧时旋转下方把手,螺杆带动压盘向上压紧台面,设备在承受螺旋推送反力和摇柄扭矩时不易晃动。该固定边界对小型手动设备尤其重要,因为研磨过程中物料阻力会周期性波动,若夹持不稳,筒体会产生扭转或位移。

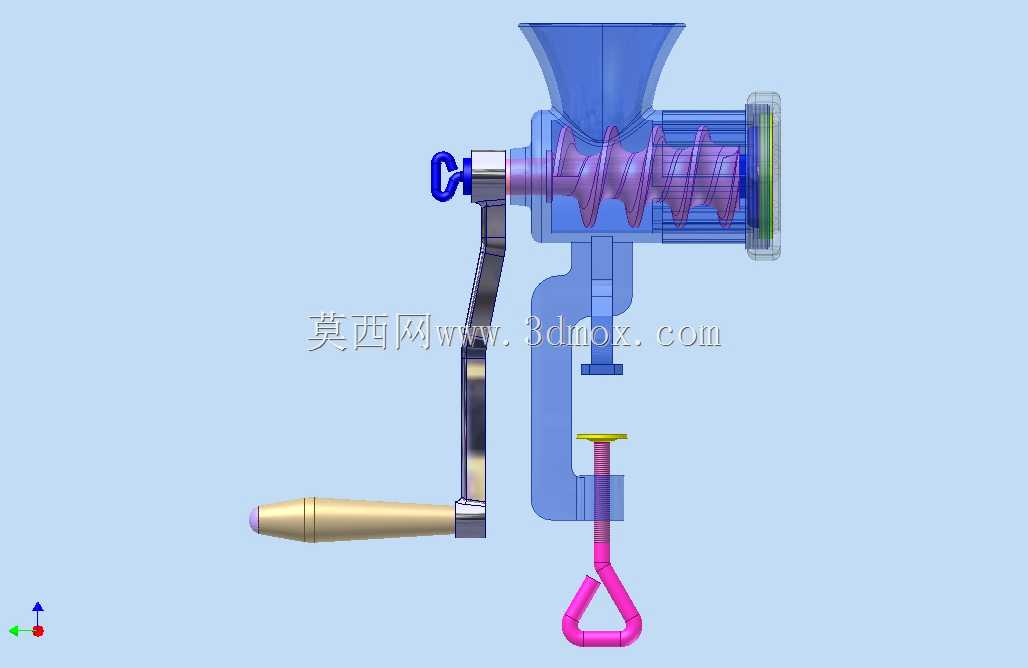

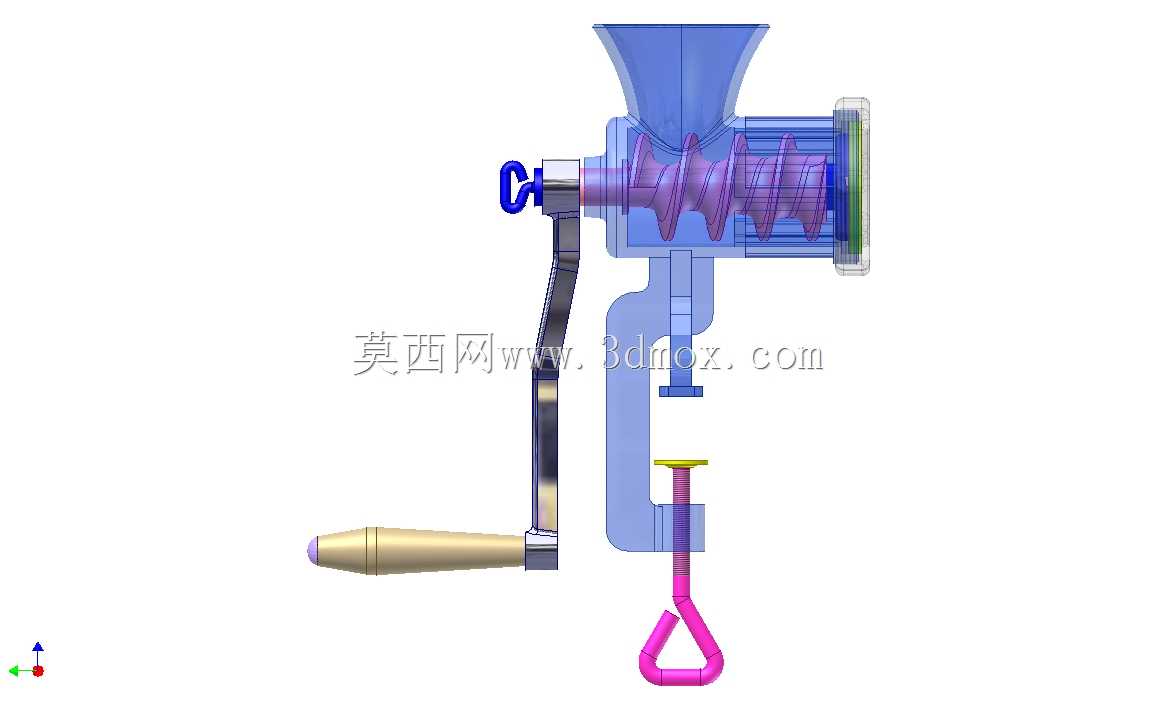

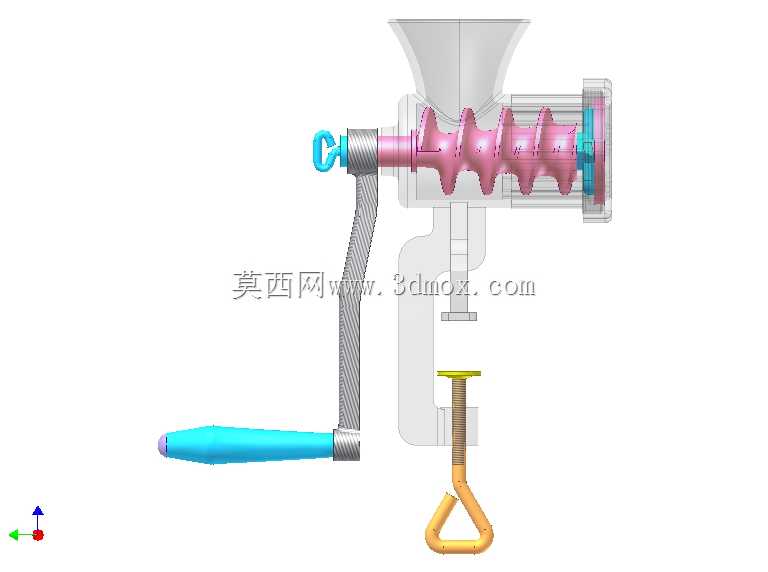

外形布置上,设备主体沿水平方向展开,进料斗位于筒体上方,摇柄位于筒体左侧,前端出料结构位于右侧,夹持机构位于下方偏前位置。这样的布局使进料、操作和出料三个动作区域相互分离:上方投料不干涉手摇动作,前方出料可配合容器承接,下方夹紧结构不占用筒体内部通道。安装时需要预留摇柄旋转半径,尤其在侧向空间不足的台面上,应确认摇臂整周转动不会触碰墙面或其他器具;筒体前端也应留出接料碗或盘的位置。工作台厚度需要与夹持螺杆行程匹配,过厚的台面会导致压盘无法闭合,过薄则可能需要增加垫块以提高压紧稳定性。
在三维建模和结构校核时,应重点关注螺旋轴与筒体的同轴关系。螺旋叶片外径与筒体内壁之间需要保持合理间隙,间隙过小会因制造误差或物料卡滞造成转动阻力骤增,间隙过大则会降低推送效率,并使物料在叶片外缘打滑。前端盖与筒体的配合面应具备足够的轴向压紧力,以抵抗研磨时产生的反向推力;若采用螺纹连接,需要考虑操作后食品残留或清洁水分带来的拆卸便利性。进料斗与筒体连接处应避免尖角死区,便于物料滑入螺旋通道,也能降低清洗难度。

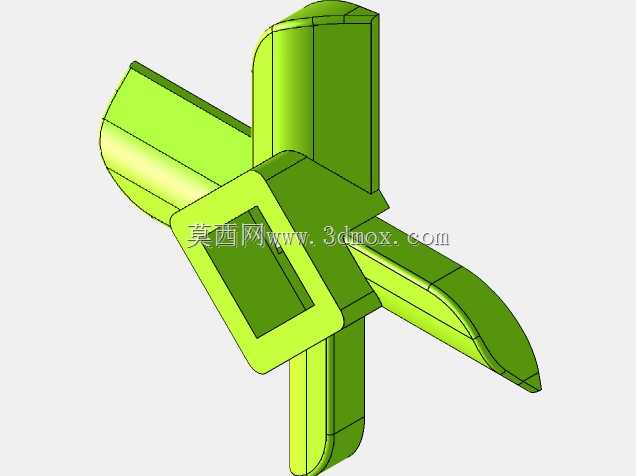

该类设备的功能特性体现为结构简单、维护方便、无需外部动力、单台即可完成投料、输送、破碎和出料。对于肉类加工,螺旋推送可将肉块压实至刀片与孔板处,形成均匀肉粒;对于谷物或香辛料,则可通过更换前端研磨件调整成品粗细。设计时还需考虑材料接触区域的表面处理,与物料接触的内壁、螺旋件和端盖应便于刷洗,避免油污或纤维在缝隙中积存。夹持支架与筒体连接处承受较大弯矩,应保证过渡区域有足够截面,避免在大力摇转时出现支架张开或焊缝开裂。
从选型和应用适配来看,这种手动研磨设备适合低频次、小批量加工,不适合连续高负荷生产。它的优势在于占用空间小、移动方便、机构直观,适合作为食品小型加工器具的结构参考,也可用于教学中讲解螺旋输送、手动扭矩输入、螺纹夹紧和物料挤压破碎原理。模型在装配关系上完整表达了从人工输入到物料输出的机械链路,对理解小型餐厨加工设备的功能分区、安装边界和维护方式具有较强参考价值。
