手摇式胸压木工钻孔工具结构

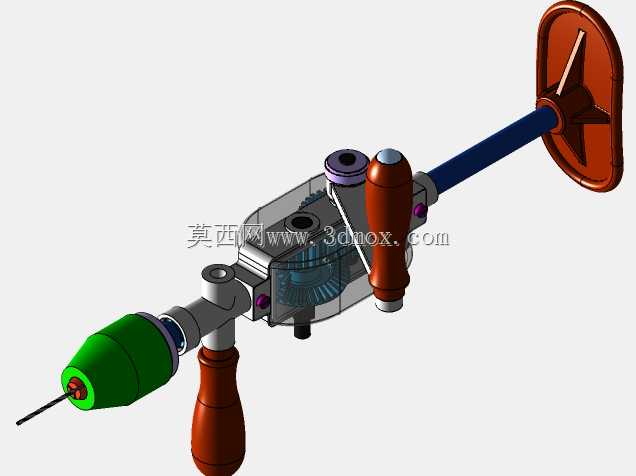

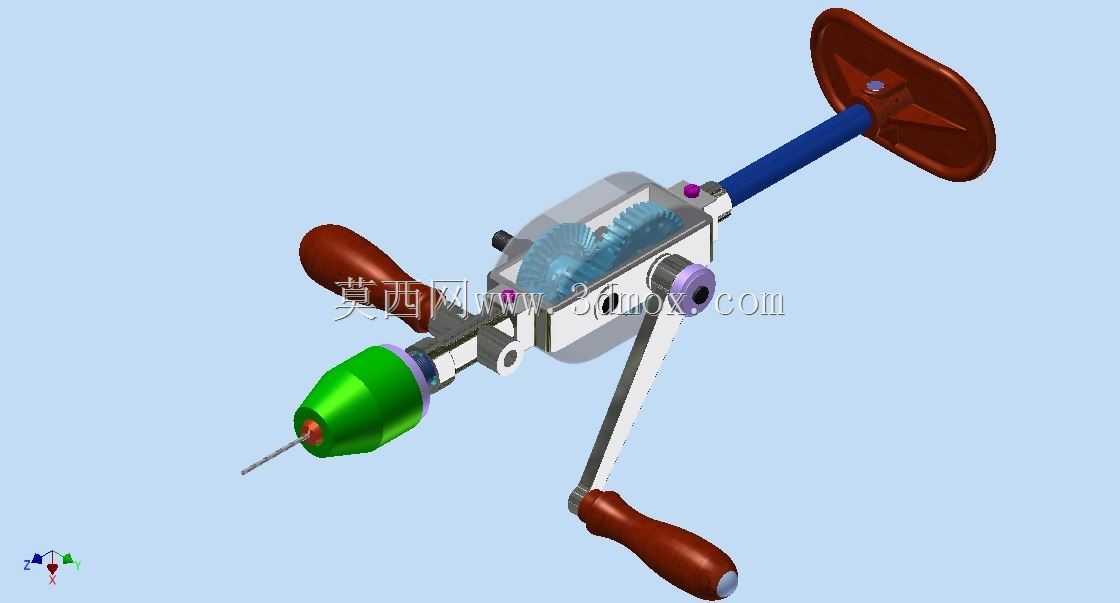

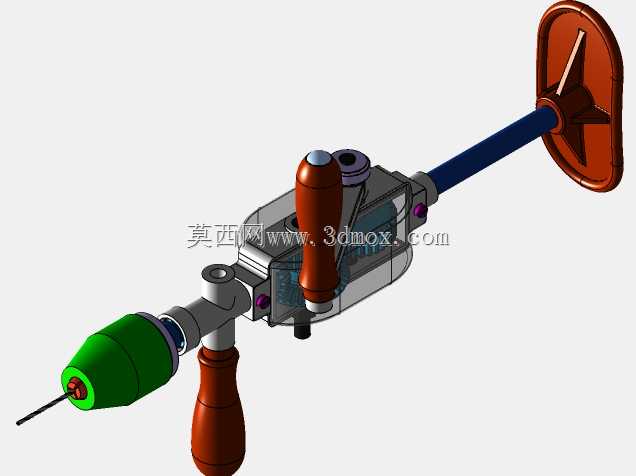

　　这套三维结构呈现的是一款依靠人力驱动的胸压式手摇钻，整体围绕低速、大扭矩、便携钻孔这一实际作业需求展开。设备前端为钻夹头与钻头安装位，中部布置齿轮增速或减速传动腔、摇柄输入轴和握持把手，后端通过长杆连接胸托。作业时，操作人员将胸托抵在胸前或肩部，借助身体重量提供轴向进给压力，一只手稳定侧握把手，另一只手转动摇柄，动力经齿轮副传递至主轴，带动钻头旋转完成钻孔。

　　从现场使用逻辑看，这类工具更适合无电源、野外维修、木工作业、教学演示以及对钻孔转速要求不高的场合。与电动钻相比，它没有电机、电池和线缆，结构简单、维护点少，能够在潮湿、偏远或临时作业环境中保持可用性；与普通小型手持手摇钻相比，胸托结构把轴向推力从手腕转移到躯干，明显降低长时间钻孔时的手臂疲劳，也更容易控制进给量。

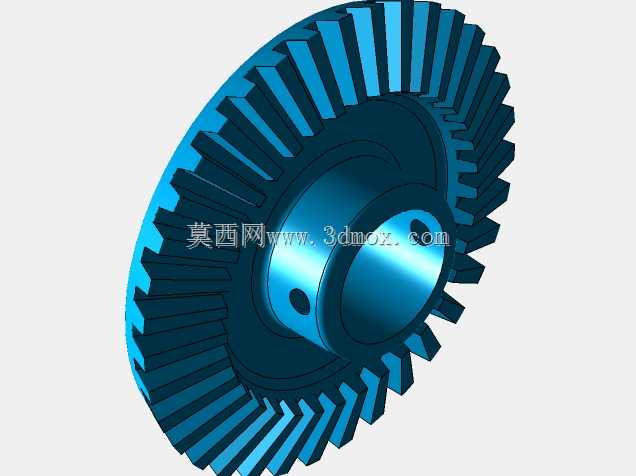

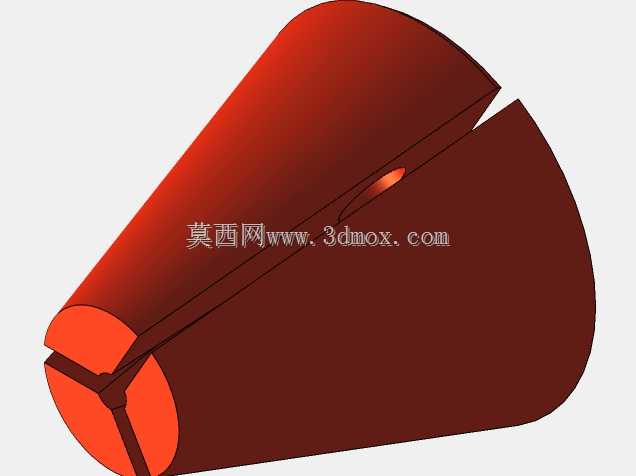

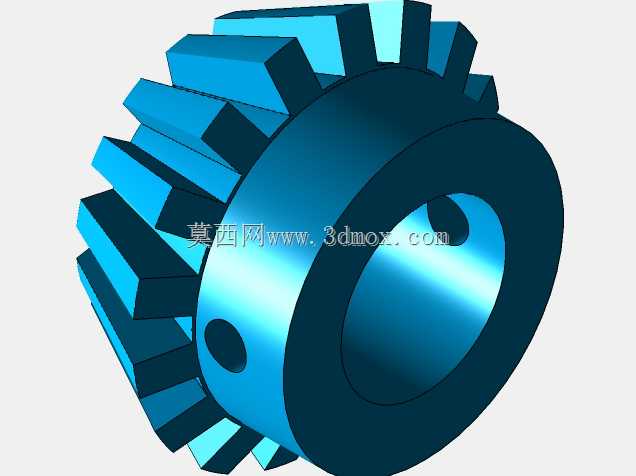

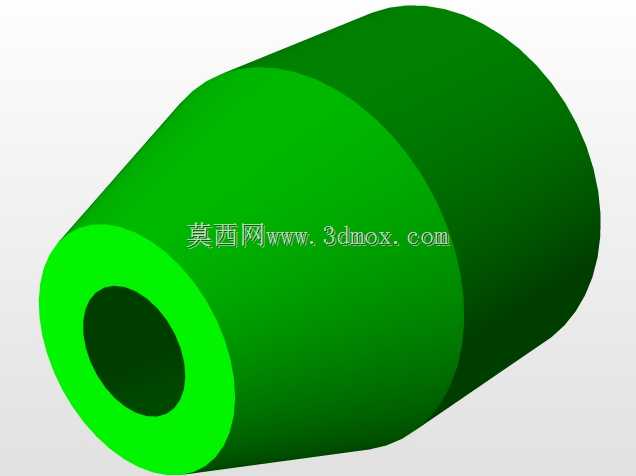

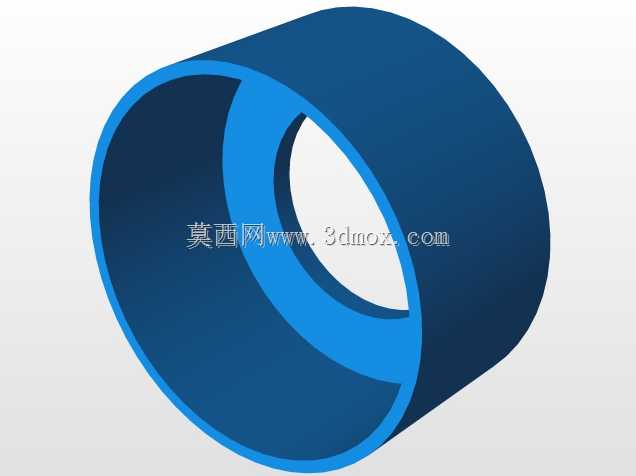

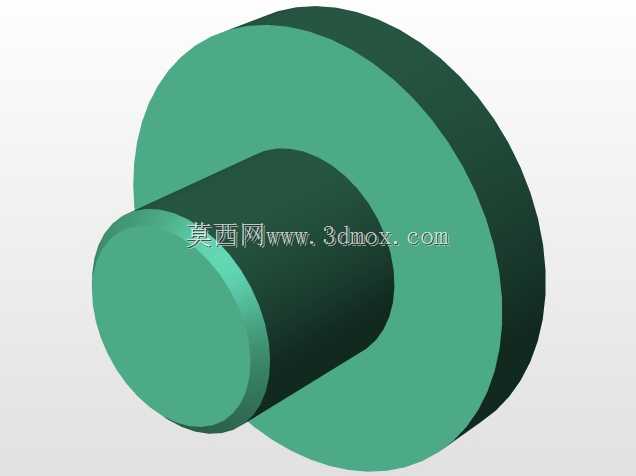

　　结构设计上，前端夹头区域需要保证钻头同轴度。夹头外壳、锁紧锥面和主轴中心应保持一致，否则钻头旋转时会产生摆振，影响孔壁质量并加剧钻头磨损。模型中绿色部分对应夹头及前端防护/锁紧区域，细长钻头伸出量较短，这种布置有利于提高小直径钻头的稳定性。主轴穿过中部箱体，内部齿轮与摇柄轴形成传动关系，齿轮啮合位置、轴承支撑跨距和轴端间隙都会直接影响转动手感。

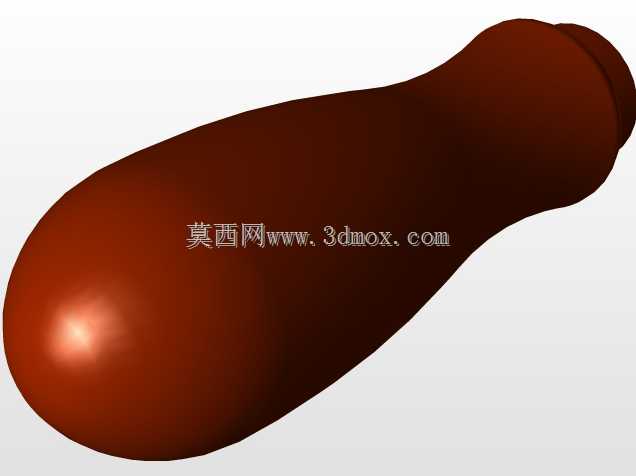

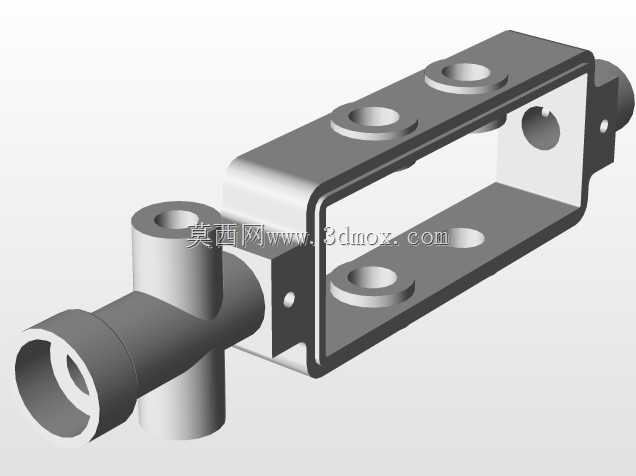

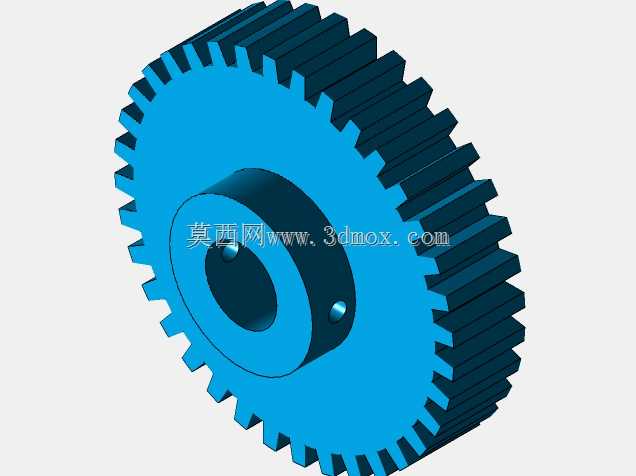

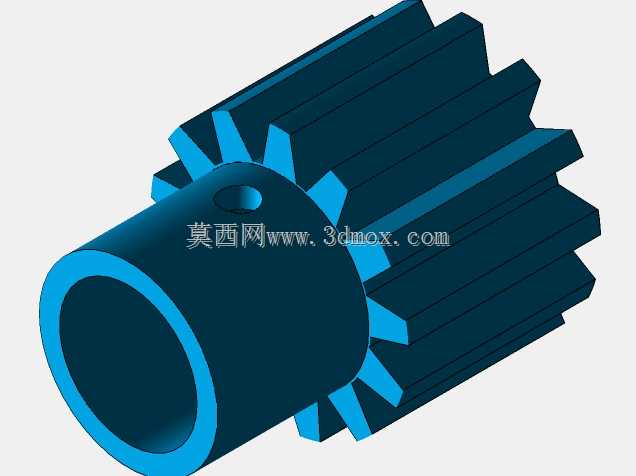

　　中部箱体是整机的核心承载区。箱体既要容纳齿轮，又要连接前夹头、后支撑杆、侧握把和摇柄轴，因此各接口的方向基准十分关键。三维建模时，主轴轴线、摇柄旋转轴线和后支撑杆轴线应建立明确的装配关系；侧握把接口通常垂直或近似垂直于主轴线，便于操作者平衡钻头受到的扭矩。摇柄采用偏心曲柄加木质握套的形式，握套可绕曲柄端部自由旋转，操作时手掌不必随曲柄翻转，能够减少摩擦阻力。

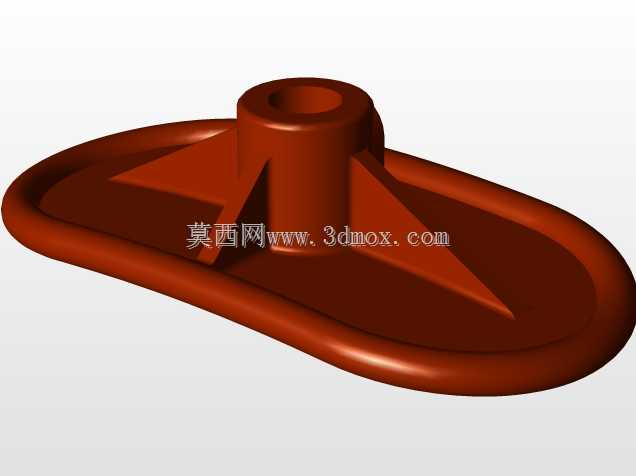

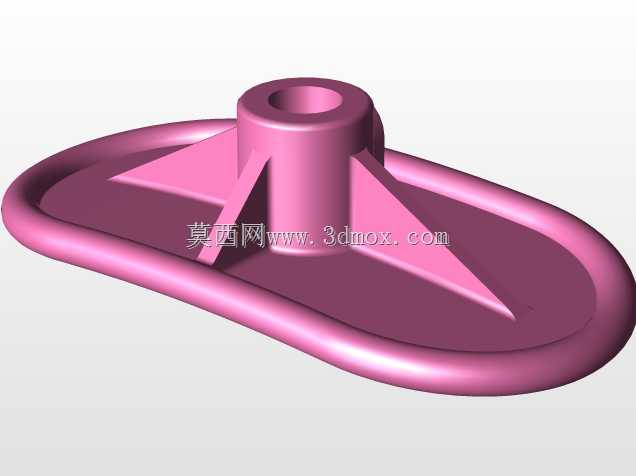

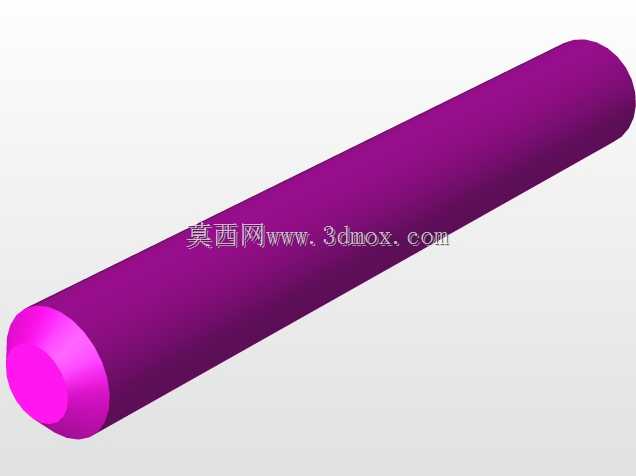

　　后端长杆与椭圆形胸托构成施压部件。长杆承担轴向压力，不能只按外观杆件处理，需关注其与箱体连接段的抗弯刚度；胸托面积较大，边缘呈圆润过渡，目的是分散胸部接触压力，避免局部集中受力。胸托与长杆之间设置转动或固定连接时，应保证压力方向尽量通过主轴轴线，若偏心过大，钻孔过程中会产生附加弯矩，使钻头偏斜。

　　外形尺寸方面，该工具属于手持式人工操作设备，总长明显大于普通手电钻，原因在于后杆需要留出胸压距离。前端夹头到齿轮箱的长度较短，以提高钻削稳定性；齿轮箱到胸托的杆段较长，用于形成身体施力路径。摇柄回转半径决定单人操作时的发力舒适性，过大则摇臂行程长、空间需求高，过小则输入扭矩不足。侧握把向外延伸的长度应满足手掌握持，并让手腕保持自然角度。

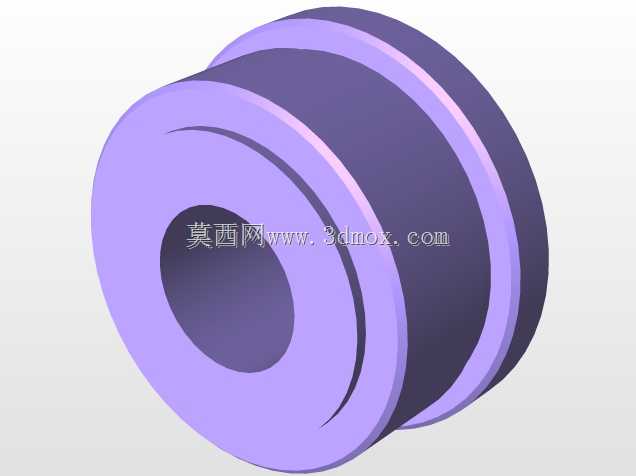

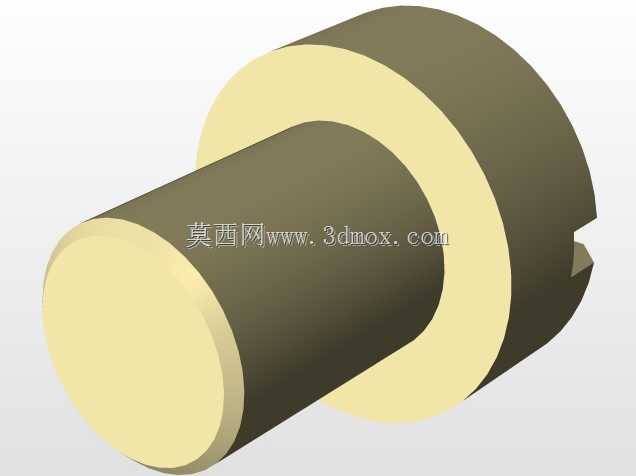

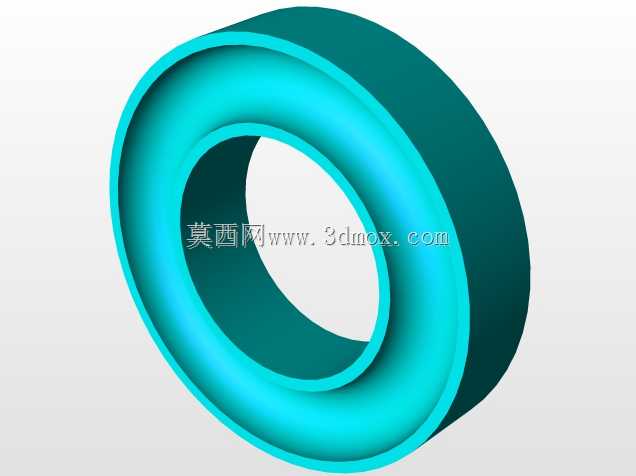

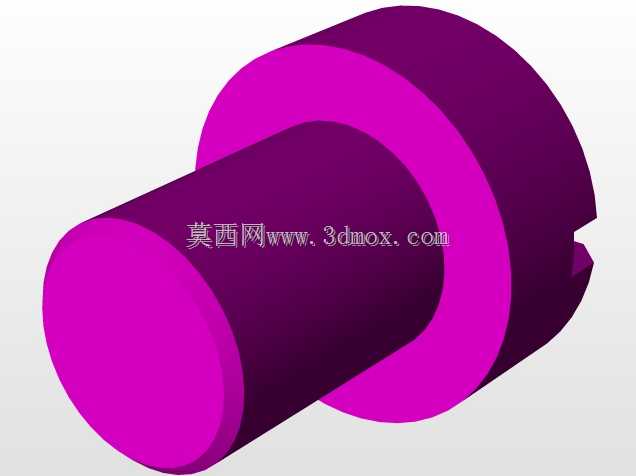

　　安装边界主要体现在夹具、齿轮箱和操作空间三个方面。钻头或批头通过夹头锥面/爪件固定，更换时需保证夹持段清洁并居中；齿轮箱内部齿轮、垫片、轴套需按轴向顺序装配，端盖压紧后既不能有明显窜动，也不能使轴系卡死；现场使用时，摇柄回转范围内不能放置障碍物，胸托后方也要留出操作者身体贴近的空间。若用于工装夹具或教学实训台展示，还应预留主轴旋转、摇柄整周转动和胸托受压后的空间。

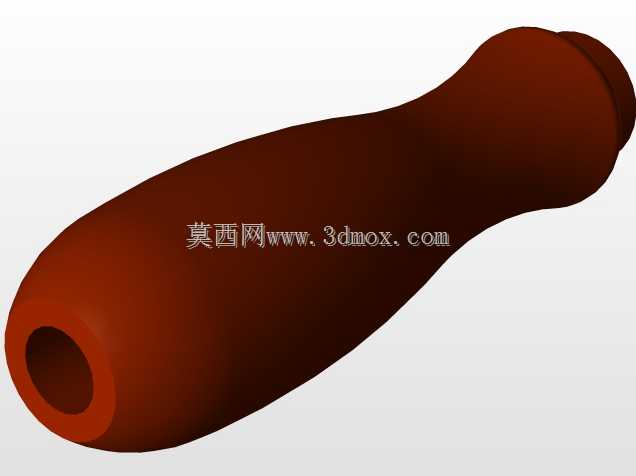

　　从建模细节看，木质握把、胸托和金属传动件在材质上形成区分，外观曲面以握持舒适性和加工可行性为导向。握把端部应圆滑收束，避免应力集中；金属杆件与木质件连接位置可设置嵌件或台阶轴，提高连接可靠性。齿轮腔外观不必追求复杂造型，但内部齿形、轴孔、定位面和紧固件位置需要完整表达，因为这些结构决定了该手钻能否按真实机械关系装配和运动。整体而言，该作品适合用于手动工具结构解析、木工钻孔工艺演示、人因工程施力分析以及轻型机械传动教学。
