工业级三级齿轮减速传动箱体结构

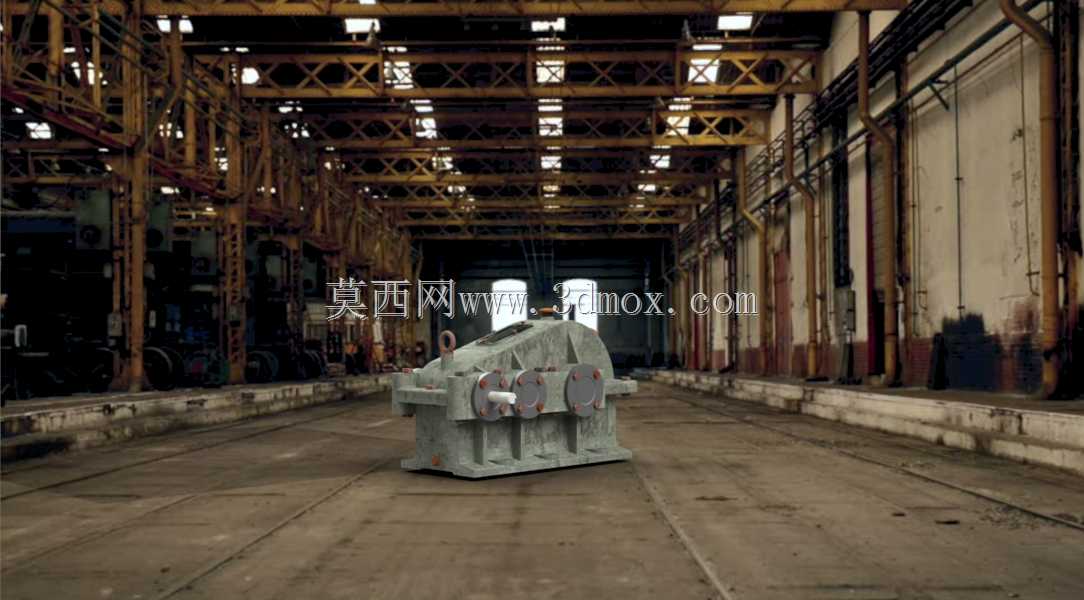

　　这套减速传动装置的三维结构，完整还原了车间常规重载工况下齿轮减速箱的装配逻辑，从箱体分型面、轴系支承位到齿轮啮合腔的布局，都贴合通用工业减速设备的实际落地形态。在离散制造车间的输送线、中小型搅拌设备、物料提升机构以及通用机床进给传动链里，这类减速装置承担着匹配原动机与工作端转速扭矩的核心作用：原动机输出的高转速低扭矩动力，经由箱内逐级啮合的齿轮副完成减速增扭，最终把符合工作端要求的低转速大扭矩动力输出，避免电机直接带载出现扭矩不足、转速超限的问题。

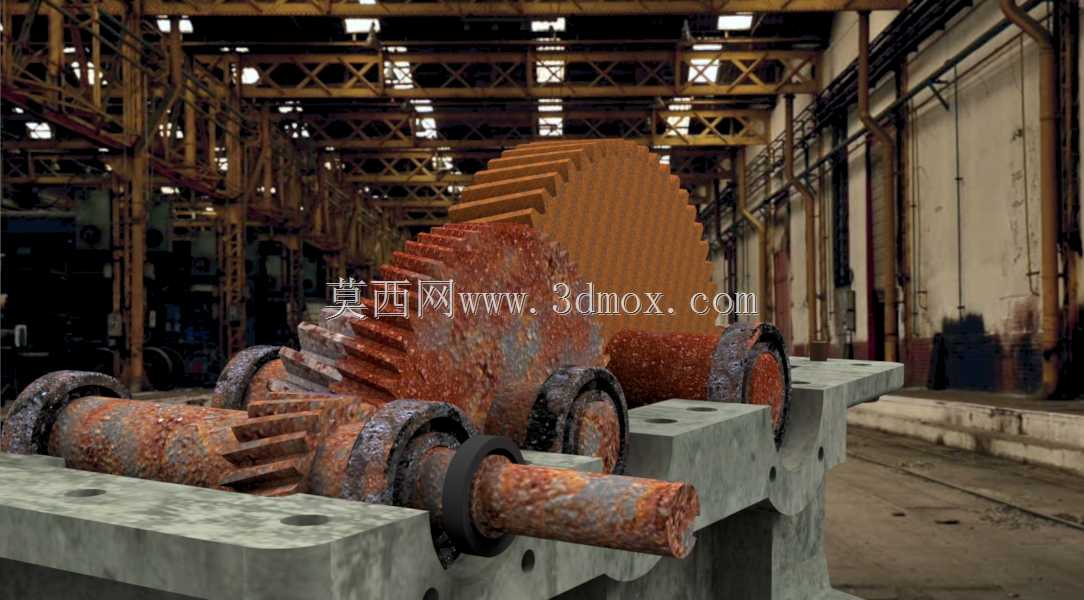

　　从结构设计思路来看，箱体采用中分剖分的铸铁壳体形态，上下箱座结合面预留均匀的螺栓锁紧孔位，既保障箱内齿轮、轴系装配时可以从分型面整体吊入，也能在后期运维开盖检查齿面磨损、更换润滑脂时不用拆解全部外接管路。输入轴、中间轴、输出轴的支承位都对应布置了轴承安装腔，轴伸端的密封槽、端盖定位止口都在结构里做了完整还原，三根轴的中心距严格按照齿轮传动比匹配，齿侧间隙、顶隙的预留空间完全符合闭式齿轮传动的设计规范，不会出现运转时齿面干涉、润滑空间不足的问题。箱体底部的安装底座做了加宽处理，地脚螺栓孔的位置避开箱体内腔的油池区域，整机落地安装时，底座接触面可以均匀承载齿轮啮合产生的径向力与轴向力，避免长期重载运行出现箱体变形、轴系不同心的故障。

　　实际选型布置时，首先要核对安装边界：箱体底座的长宽尺寸需要和现场设备机架的安装工位匹配，地脚孔的跨距要和预埋螺栓或者机架预装的固定孔位对齐，输入轴端的联轴器安装位要和驱动电机的输出轴保持同轴度，输出轴端的键槽尺寸要和工作端的链轮、联轴器或者带轮的配合尺寸吻合。轴伸方向的预留空间要留出联轴器拆装、端盖螺栓紧固的操作距离，箱体顶部的吊环结构对应整机吊装的受力点，车间安装时可以直接通过吊环完成整箱吊运，不需要额外焊接吊点。箱体侧面的油位观察、放油堵的位置都做了结构预留，日常运维时可以直接从侧位观察润滑油液位，底部放油口可以在换油时彻底排空箱内旧油，不用倾斜整机。

　　功能特性上，这套闭式齿轮减速结构把所有传动副封闭在箱体内部，既可以通过箱内润滑油持续给啮合齿面、轴承滚珠供油润滑，降低运转磨损，也能隔绝车间现场的粉尘、切削碎屑、水汽进入传动腔，相比开式齿轮传动能大幅延长核心传动件的服役周期。箱体的加强筋沿着轴承座受力方向布置，在齿轮传递大扭矩产生支反力时，加强筋可以分散壳体局部应力，避免轴承座位置出现裂纹。箱盖顶部的观察孔、通气器位置也对应做了结构表达，设备运转升温后箱内空气可以通过通气器顺畅排出，不会因为内部压力升高把润滑油从轴封位置挤压渗漏。

　　针对结构设计从业者来说，这套模型的装配逻辑可以直接参考到同类型减速箱的开发工作里：从轴系的跨距布置、齿轮的分度圆匹配，到箱体壁厚、螺栓孔位的排布，都贴合工程实际的加工工艺，不存在三维建模里常见的壁厚不均、孔位干涉、装配间隙缺失的问题。在做生产线传动方案选型时，也可以参照这个结构的外形尺寸预留安装空间，核对输入输出轴的中心高、轴径参数，保障减速箱和电机、工作机构的对接精度，减少现场安装时的配焊、扩孔等返工工序。
