活塞连杆曲轴总成教学演示结构

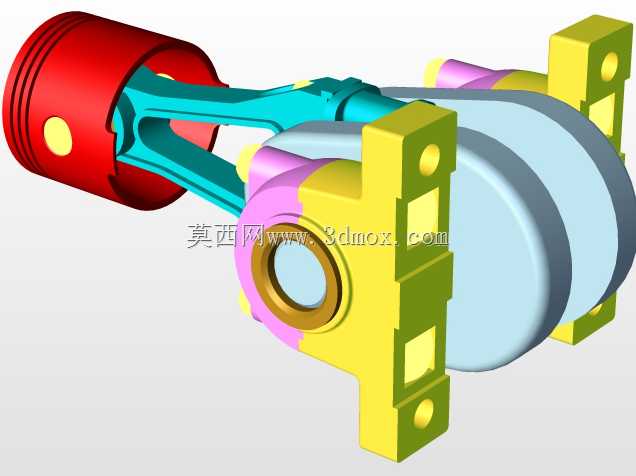

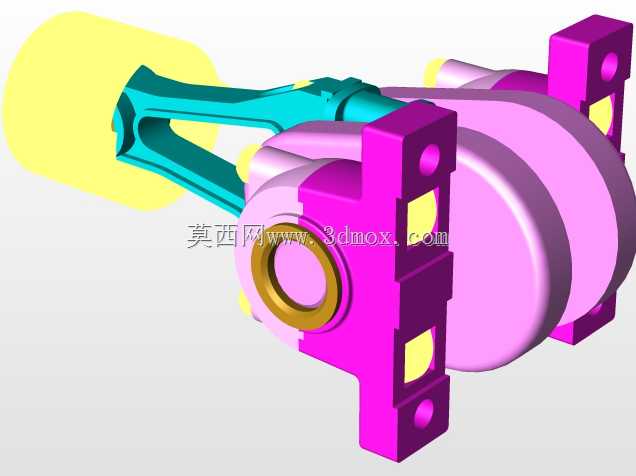

　　该结构呈现的是一套典型活塞—连杆—曲轴传动总成，核心作用是把活塞沿气缸轴线方向的往复直线运动，通过连杆转换为曲轴的连续旋转运动，或在反向工况下把旋转输入转化为活塞的往复压缩动作。这类机构广泛出现在小型内燃机、空气压缩机、柱塞泵以及教学实验台当中，也是机械原理课程中曲柄滑块机构最直观的实物化表达。模型将活塞、活塞销、连杆、曲轴、轴承座、底座和紧固件全部拆开表达，便于观察各零件之间的运动关系与装配边界。

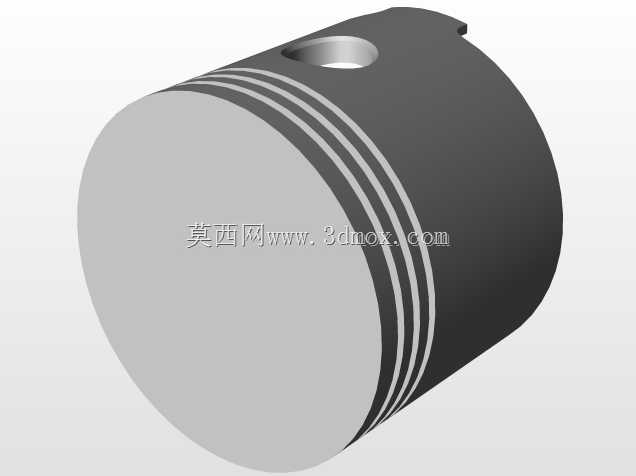

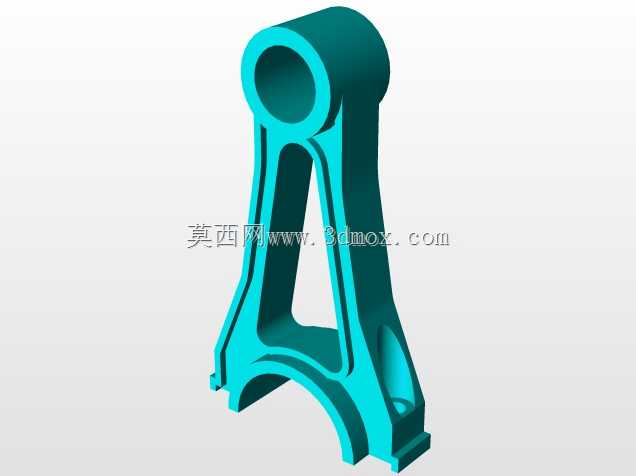

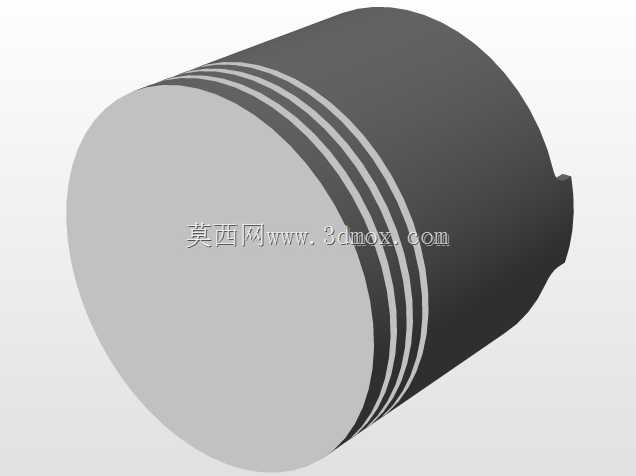

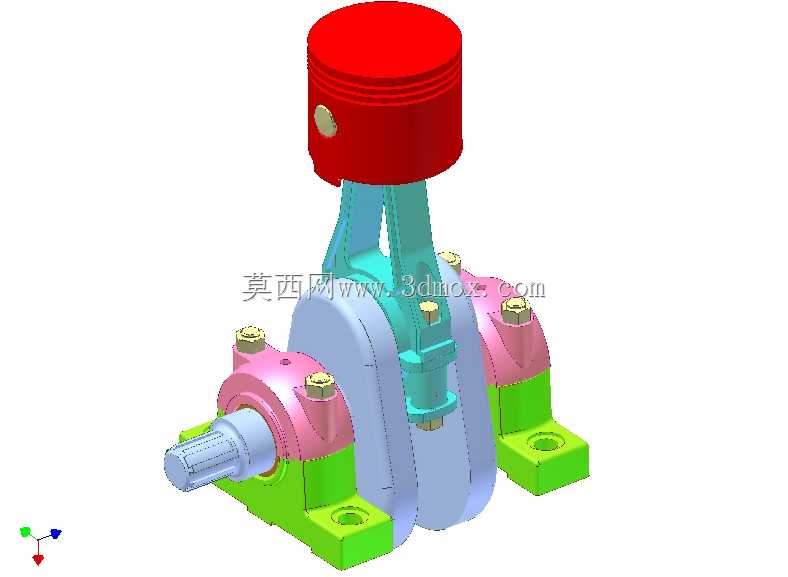

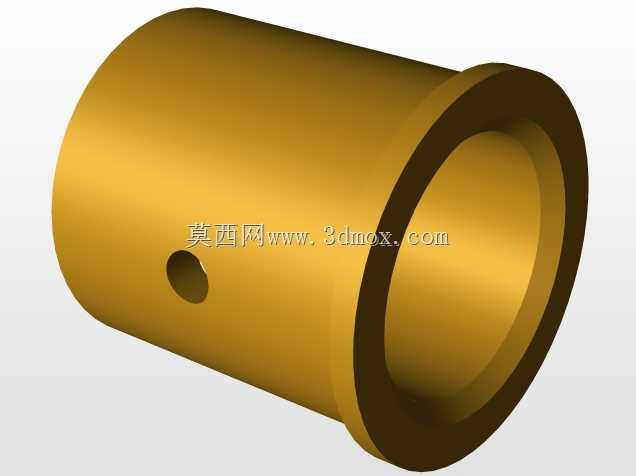

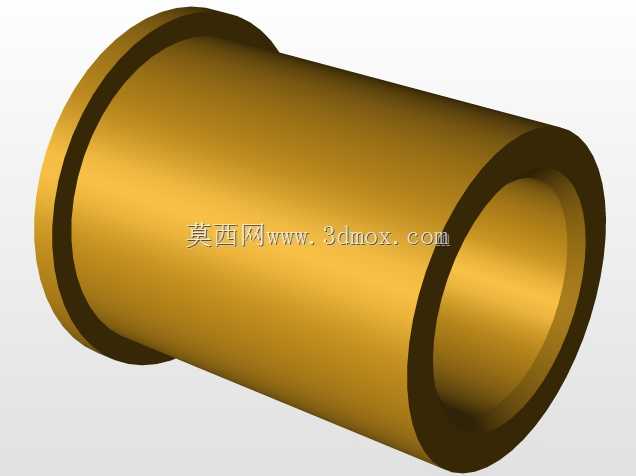

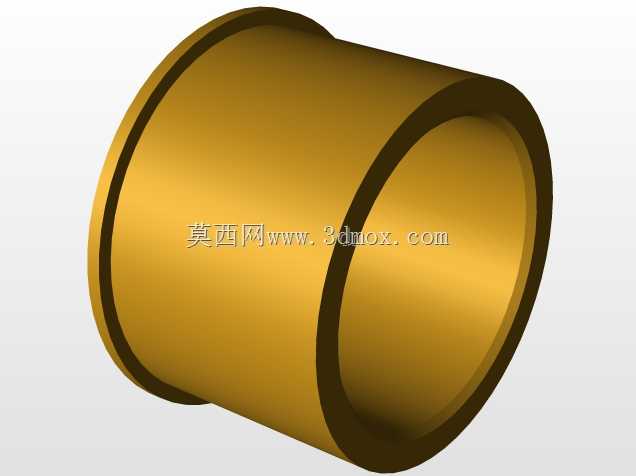

　　从实际用途看，活塞顶部承受气体压力或外部推拉力，圆柱外圆需要与气缸壁形成滑动配合；图中红色活塞上部设置多道环槽，用于安装活塞环，环槽的宽度、间距和岸部厚度直接影响密封、刮油和热膨胀补偿。活塞销横穿活塞销座，并与连杆小头连接，销孔位置通常略偏于活塞承压侧，以降低换向敲击。连杆采用细长杆身，小头随活塞做直线往复运动，大头则环抱曲轴曲柄销，随曲轴做圆周运动；杆身截面在轻量化与抗弯刚度之间取得平衡，侧向开槽和加强轮廓能够反映设计者对运动干涉、装配可视性和结构强度的兼顾。

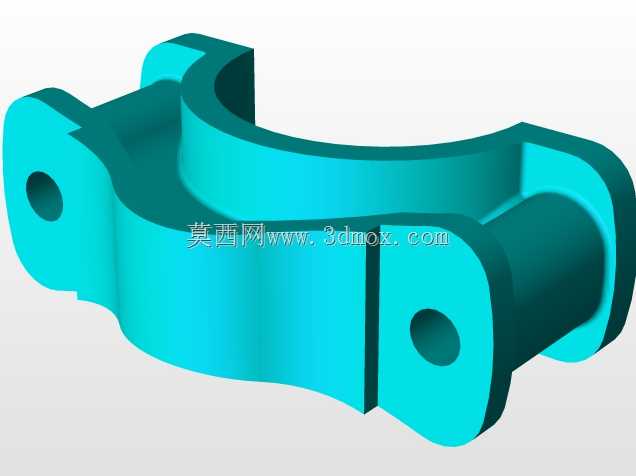

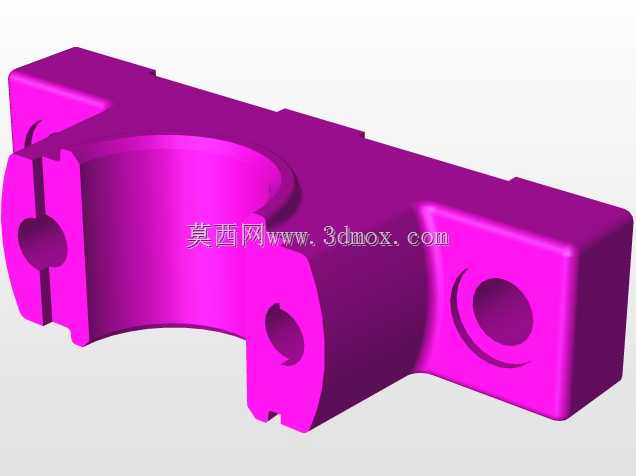

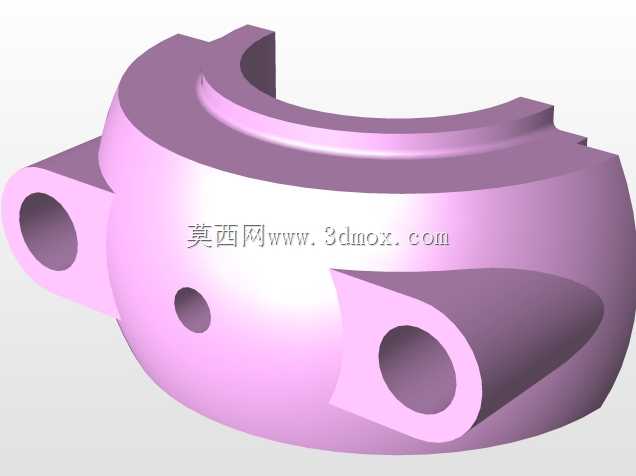

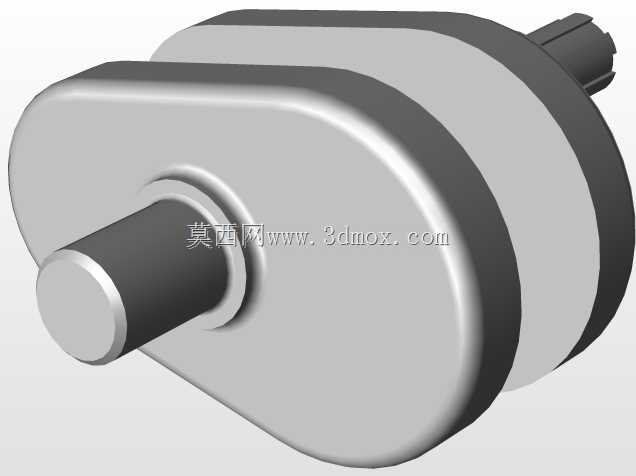

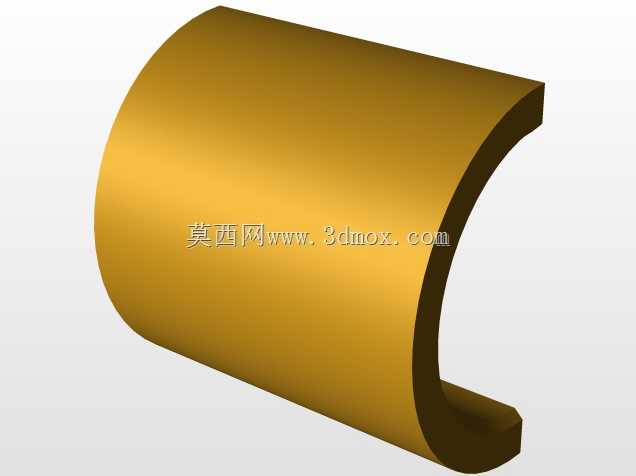

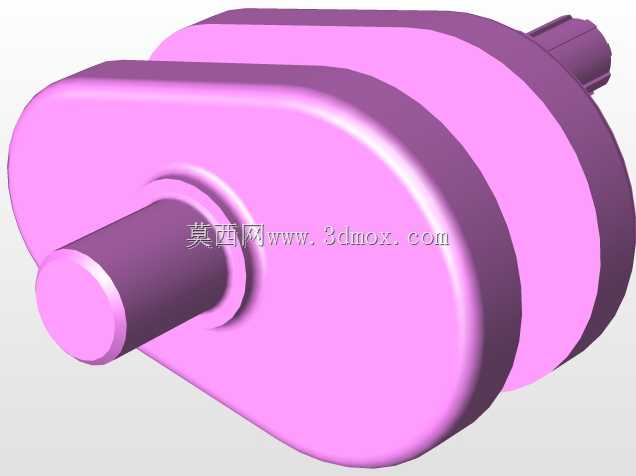

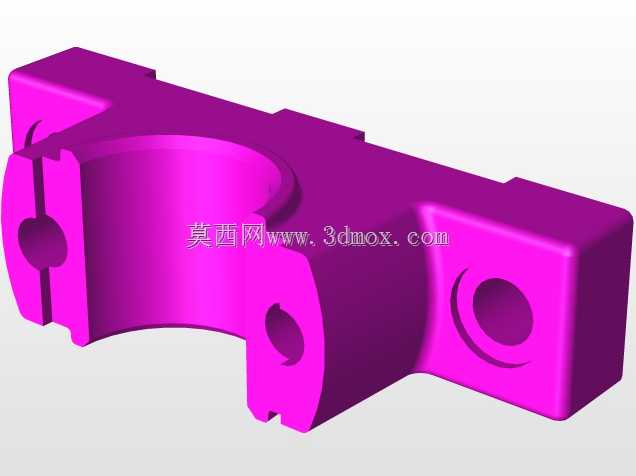

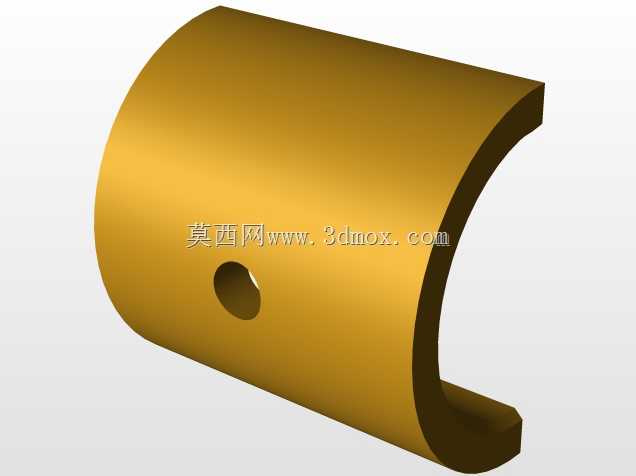

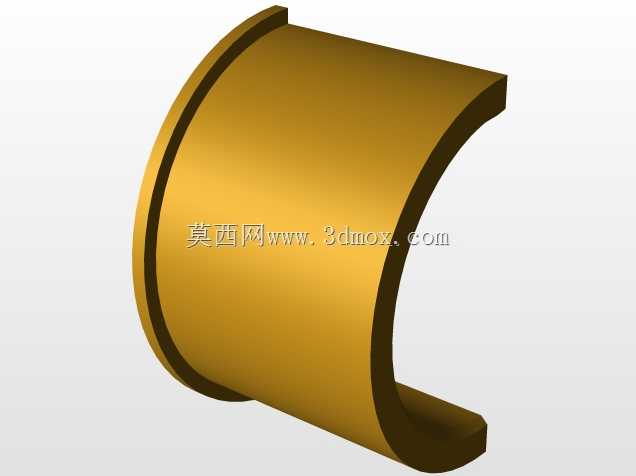

　　曲轴部分是整套机构的运动核心。主轴颈支承在两侧轴承座内，曲柄销偏离主轴中心形成曲柄半径，活塞行程等于曲柄半径的两倍。模型中曲轴一端伸出，可用于连接飞轮、带轮或动力输入装置；两侧轴承座通过螺栓固定在绿色底座上，轴承盖与座体的剖分面保证主轴颈能够装入并获得稳定支承。轴承座附近布置了多组六角紧固件，虽然外观以不同颜色区分，但在工程设计中应重点关注螺栓规格、预紧顺序、座孔同轴度以及轴颈与轴承间隙。底座开设安装孔和支撑面，既承担整机重量，也限制曲轴中心高和连杆运动包络。

　　设计这类总成时，首先要确定行程、缸径、曲柄半径和连杆长度。连杆长度与曲柄半径的比值会影响活塞侧向力、连杆摆角和机构高度；比值过小，活塞对缸壁的侧压增大，摩擦和磨损风险上升；比值过大，则整机高度和重量增加。活塞在上止点和下止点附近速度较低，在行程中部速度最高，加速度峰值则出现在止点位置，因此连杆、活塞销和曲轴曲柄销需要按惯性力与燃气压力联合工况校核。曲轴还要考虑不平衡质量，单缸机构通常依靠飞轮储存能量并平衡转速波动，若用于压缩机，则需关注驱动端扭矩波动和基础固定。

　　外形尺寸方面，模型的最高区域为活塞顶部，最低区域为底座安装面，横向边界由两侧轴承座及伸出轴端决定，纵向边界则受曲轴回转半径、连杆大头轮廓和底座宽度共同约束。进行整机布置时，不能只测量静止状态外形，还应按运动包络检查连杆在最大摆角时与底座、缸体、轴承盖之间的间隙。活塞外圆与气缸内壁之间需保留热膨胀间隙，曲轴轴向应设置定位面，轴承座孔要保证同轴，底座安装孔需要与机架或实验台台面匹配。

　　在三维建模过程中，该类结构适合采用自顶向下的骨架思路：先建立气缸中心线、曲轴主轴中心线和曲柄销偏心距，再由运动骨架驱动活塞、连杆和曲轴的关键尺寸。连杆大头与曲柄销、小头与活塞销、主轴颈与轴承座孔均属于重要配合关系，装配时应使用同轴约束，并通过运动仿真验证活塞行程无卡滞、曲轴整周转动无干涉。颜色分区虽然主要用于展示，但在工程图中仍需转化为明确的零件名称、材料、热处理、表面粗糙度和配合公差。对于教学或原理验证用途，该模型能够清晰展示曲柄滑块机构的力流路径；对于小型动力设备开发，它也可作为进一步细化润滑、密封、飞轮和气缸结构的基础方案。
