法式管钳弗兰库斯基夹持工具

　　现场管道装配与维修作业中，管钳是绕不开的基础手动夹持器具，这套法式结构方案针对圆管、管件接头以及带棱紧固件的咬合需求展开，区别于普通活动扳手以平行钳口夹持平面的思路，其钳头采用带齿弧面与可调颚体配合，能够在圆柱管壁上形成多点压入式咬合，转动管件时不易打滑，也能避免钳口沿管壁切线方向滑脱。

　　从实际工况看，这类工具主要服务于水暖管路安装、油气输送管线检修、化工车间小口径管道拆装以及设备维保中圆螺母、管接头的旋紧与拆卸。作业空间往往狭窄，管件表面可能残留油污、锈迹或防腐涂层，普通光面钳口摩擦力不足，而管钳钳齿嵌入管壁后可传递较大扭矩；设计时齿形角度、齿距与齿高都需要权衡——齿过深会在薄壁管材表面留下明显压痕甚至造成变形，齿过浅则在大扭矩下咬合失效。法式方案在颚体弧度、齿块排布和调节齿条位置上做了适配，使钳口开合范围内都能保持较合理的接触包角。

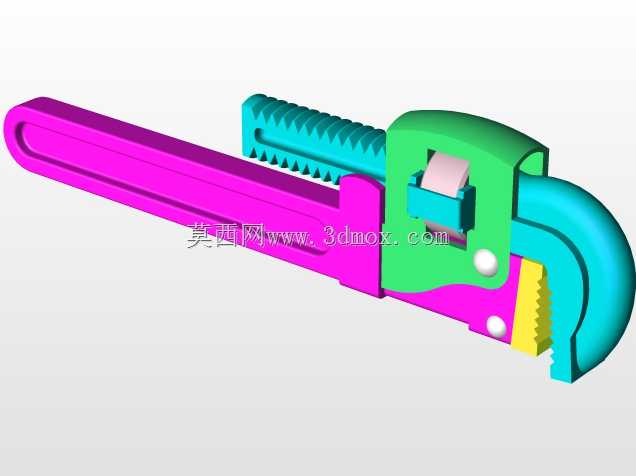

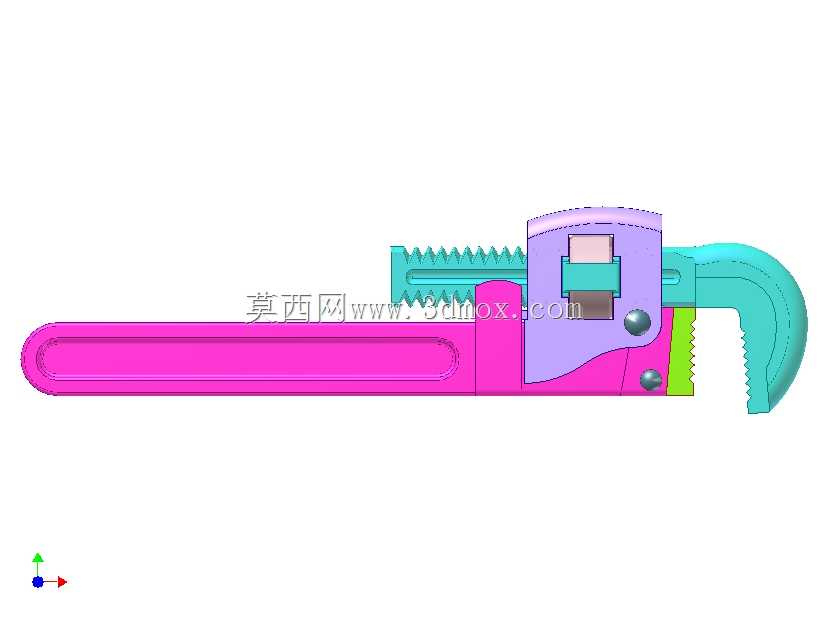

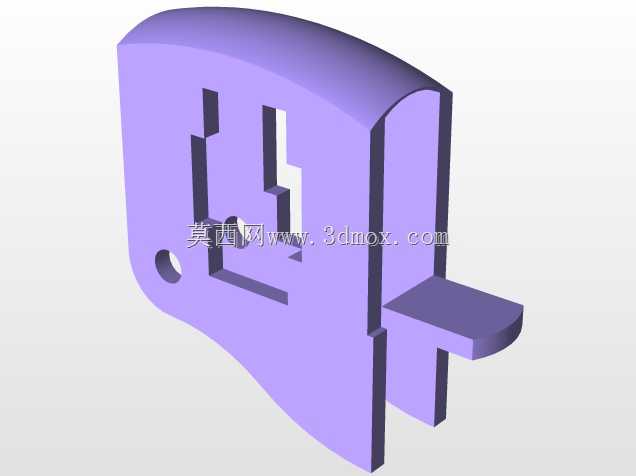

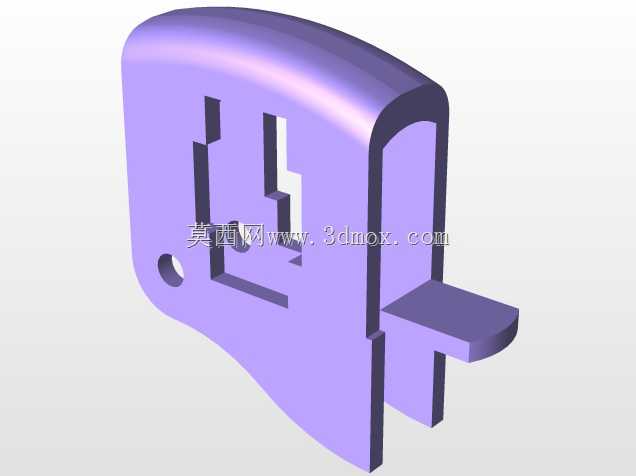

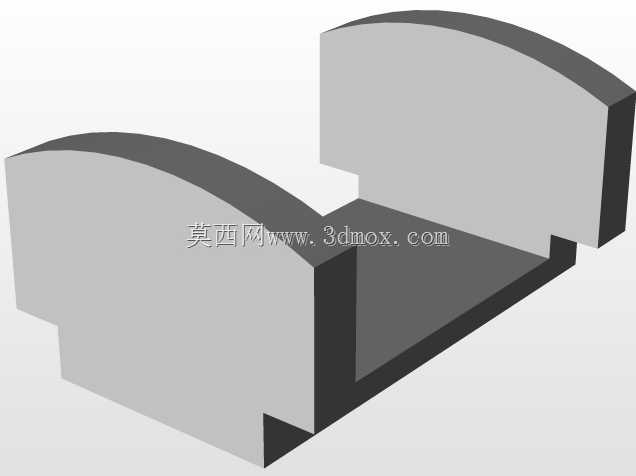

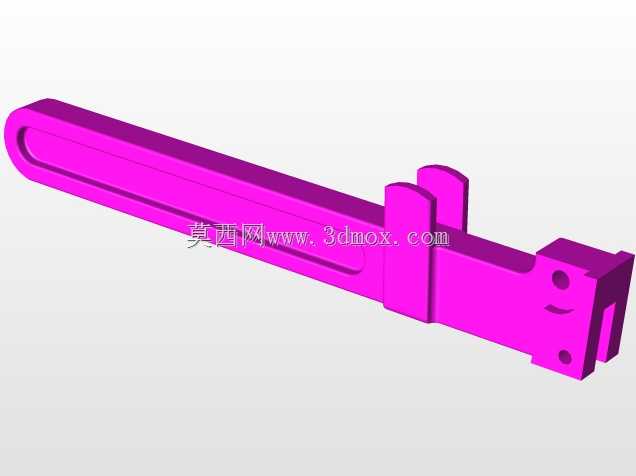

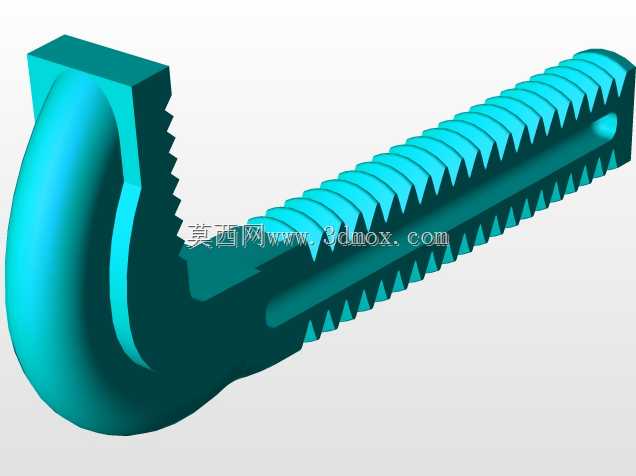

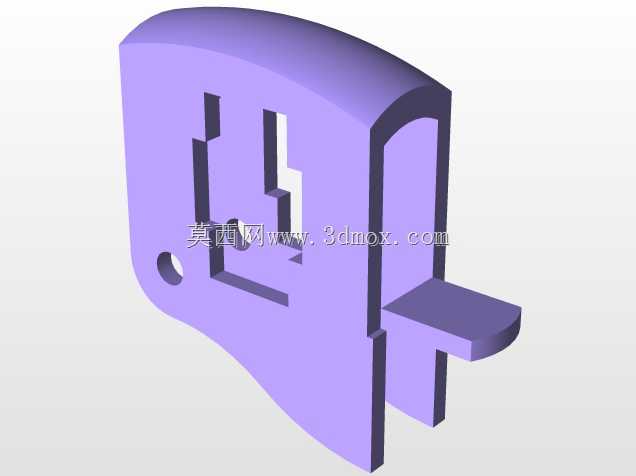

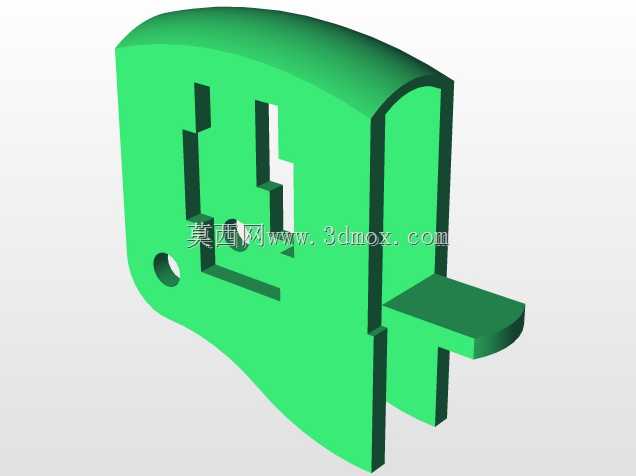

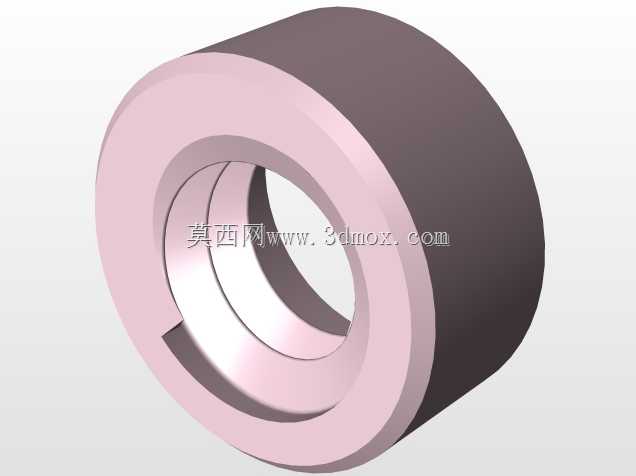

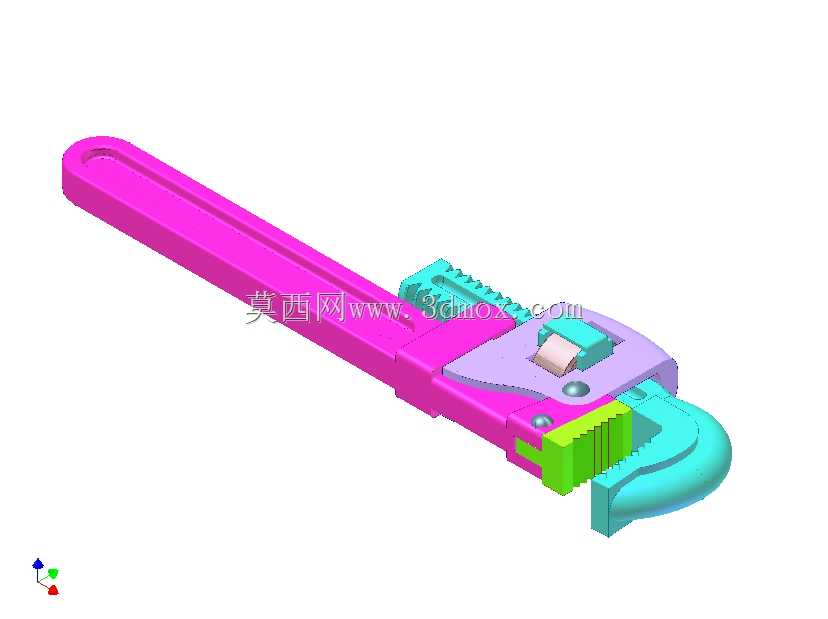

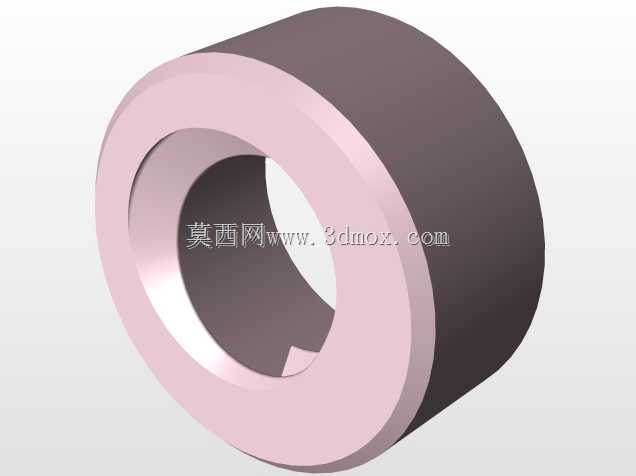

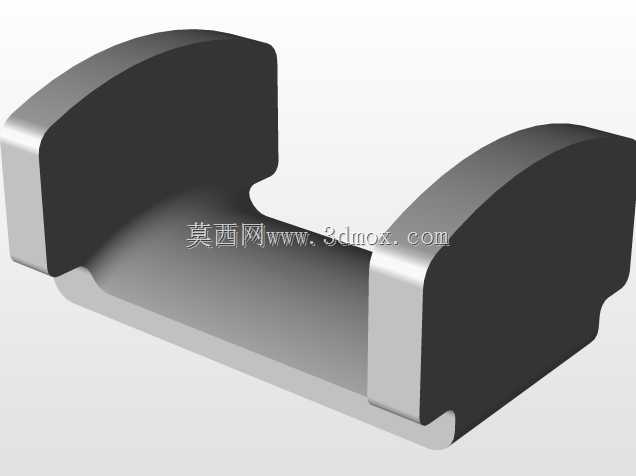

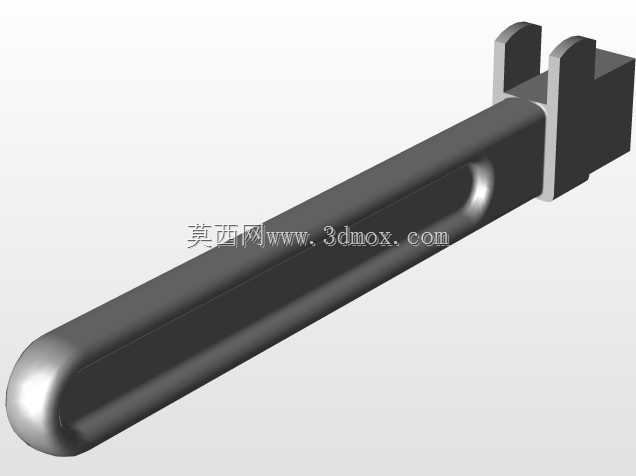

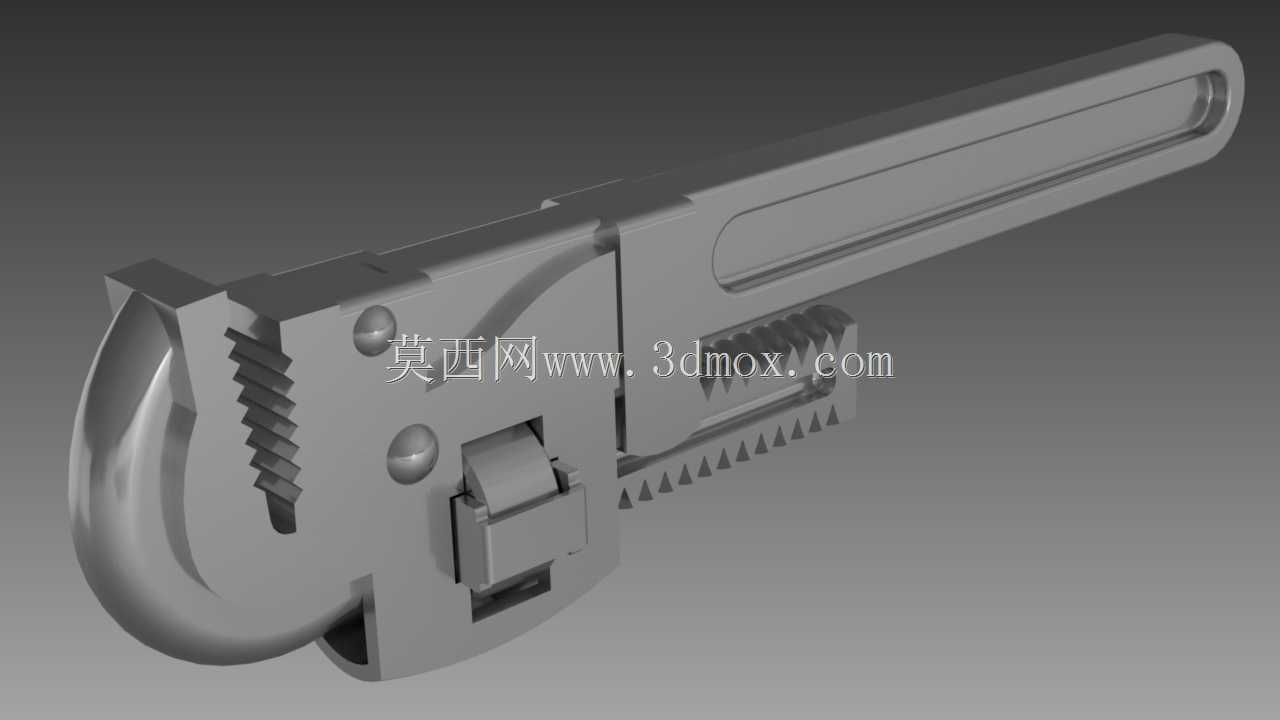

　　结构上，长手柄提供力臂，作业人员在端部施加较小握力即可在钳口处放大扭矩；手柄末端的悬挂孔便于工位挂放与现场收纳。活动颚体通过齿条与螺母套实现开口调节，旋转调节螺母可改变固定颚与活动颚之间的距离，从而覆盖一定直径区间的管件。钳头处的弹簧、销钉与限位结构保证活动颚在张开、咬合和承载过程中位置稳定，承受反向扭矩时齿条啮合面不应出现跳齿。模型中各零件以不同颜色区分，手柄、钳体、调节螺母、齿块、销轴和弹性件之间的装配关系清晰，便于观察运动副与受力传递路径。

　　建模思路上，先依据手柄握持长度与钳头最大开口确定整体轮廓，再拆分承载件与调节件。长柄主体承担弯曲与扭转载荷，截面不宜单纯追求轻薄，靠近钳头的过渡区应避免尖角造成应力集中；钳头颚板为直接磨损部位，齿面硬度和整体韧性通常需要分别满足，实际产品中常采用合金钢锻件配合齿部热处理。三维设计时，齿条齿距、调节螺母行程与颚体摆动轨迹需要联动校核：开口最小时钳齿不应相互干涉，开口最大时活动颚仍需保留足够啮合长度，防止承载时脱出。

　　外形尺寸与安装边界方面，工具整体呈细长形态，钳头宽度、厚度决定其能否伸入管件密集区域；手柄长度虽有利于增力，但在贴近墙面、设备壳体或管沟内作业时，过长柄部会限制摆动角度。方案中手柄与钳头形成固定夹角，使用者可利用身体姿态和手部位置调整施力方向，钳头弧面开口则要求管件轴线与钳口回转中心尽量对齐，偏斜过多会降低接触齿数并加剧局部压痕。

　　对于结构设计从业者，该模型的价值不在于复杂曲面，而在于手动工具中典型的力放大、可调夹持和耐磨咬合逻辑。检查装配时应关注调节螺母旋转是否顺畅、齿条在各档位是否可靠定位、销轴与孔位之间的间隙是否合理、钳齿闭合后是否形成连续包络面。投入选型时，则需结合常用管径、接头扭矩、作业空间和管材硬度判断规格：大口径厚壁管需要更长手柄和更高钳头强度，薄壁不锈钢或有色金属管则应控制咬入深度，必要时配合钳口护套使用，才能在保证拆装扭矩的同时减少工件表面损伤。
