单级蜗杆蜗轮减速传动箱体结构

　　这套单级蜗杆蜗轮减速装置主要用于中小功率传动场合，常见于输送辊道、小型卷扬机构、食品包装辅机、农用清选设备、教学实验台以及需要低速大扭矩输出的自动化支线。它的核心任务不是单纯降低转速，而是在原动机与工作机之间建立稳定的转速和扭矩匹配关系：输入端承接电机或皮带轮传来的较高转速，经过蜗杆与蜗轮啮合后，在输出轴端获得较低转速和较大扭矩，同时改变轴线方向，使高速输入轴与低速输出轴呈空间交错布置。

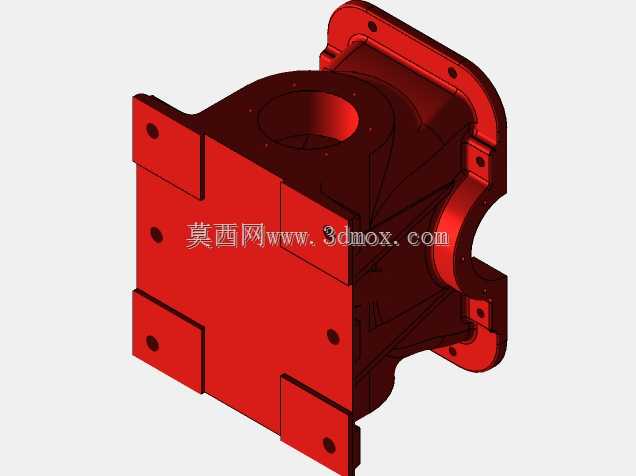

　　从结构布置看，箱体采用立式底座加剖分式上盖的形式，底部带有四个安装脚，脚面上预留螺栓孔，便于将整机固定在设备机架、混凝土基础或焊接台架上。底座轮廓决定了整机的安装边界，设计时需要在底面四周留出扳手空间，避免地脚螺栓与机架筋板、护罩或相邻机构发生干涉。箱体上部轮廓围绕蜗轮外径展开，上盖呈圆弧包容形状，既为蜗轮旋转提供必要间隙，也增强了壳体在啮合区域的刚性。侧面伸出的输入轴端和前方伸出的输出轴端均设置轴承支承位，轴端法兰、端盖和密封位置在模型中表达清楚，可直接用于检查轴系装配关系。

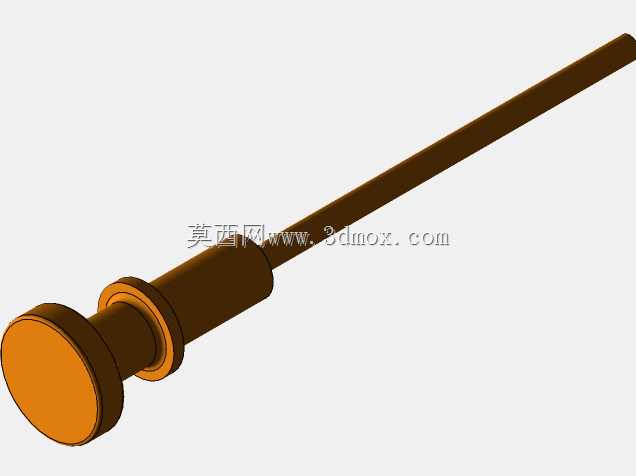

　　蜗杆传动的特点在于传动比大、结构紧凑、运行噪声较低，并且在一定导程角条件下具有反向自锁倾向。选用这类结构时，不能只看减速比，还要结合输入功率、转速、润滑方式、热平衡和冲击载荷综合判断。蜗杆与蜗轮齿面长期处于滑动接触状态，发热比普通圆柱齿轮传动更明显，因此箱体内部需要保留足够油池空间，使啮合区能够得到可靠润滑。模型中箱体侧壁的油位、放油或观察相关结构，为后续工程图细化和维护点布置提供了参考。对于频繁启停、正反转切换或持续满载的设备，应进一步校核蜗轮齿面接触强度、蜗杆轴挠度以及轴承寿命，不能仅凭外形尺寸替代计算。

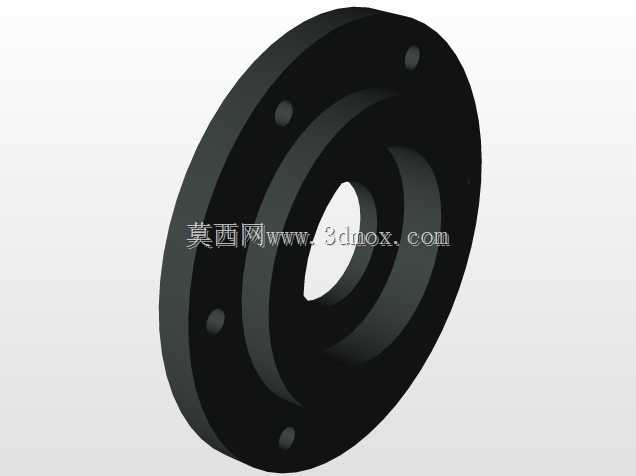

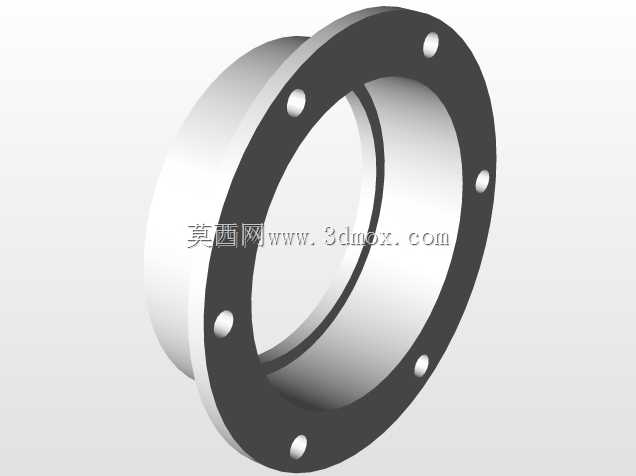

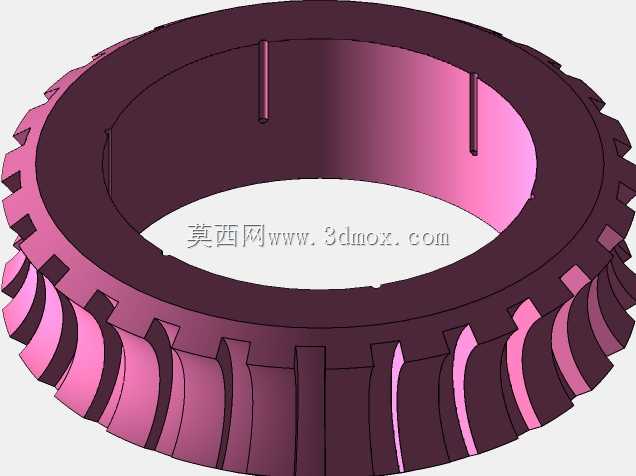

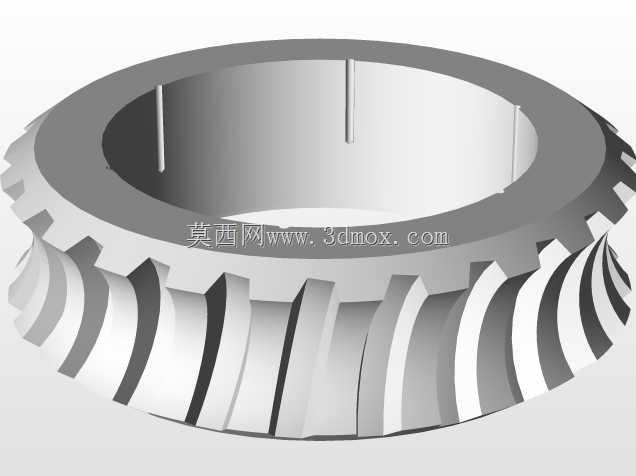

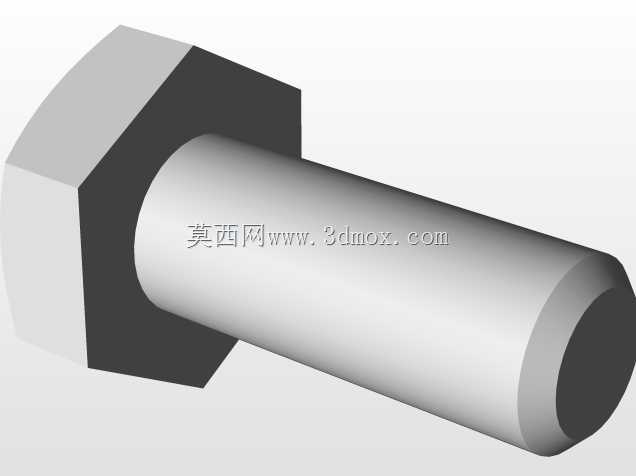

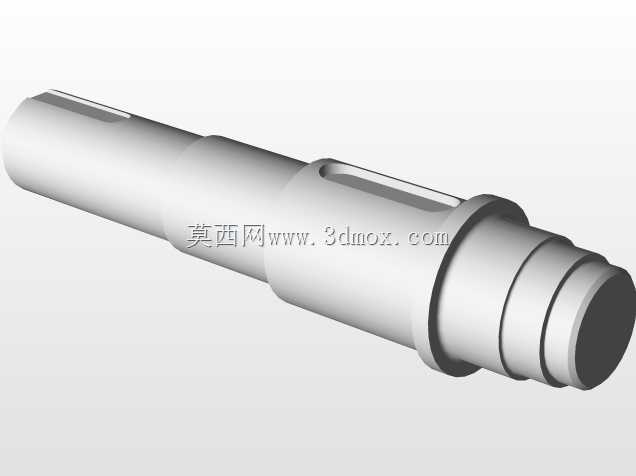

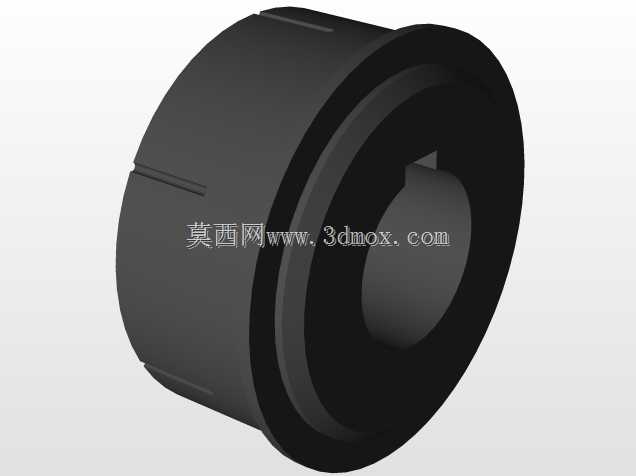

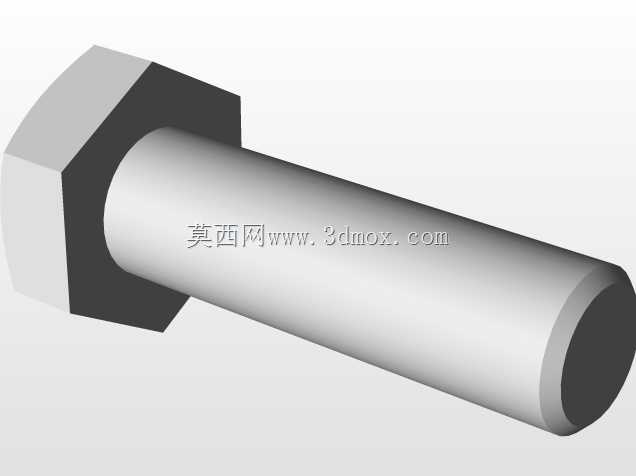

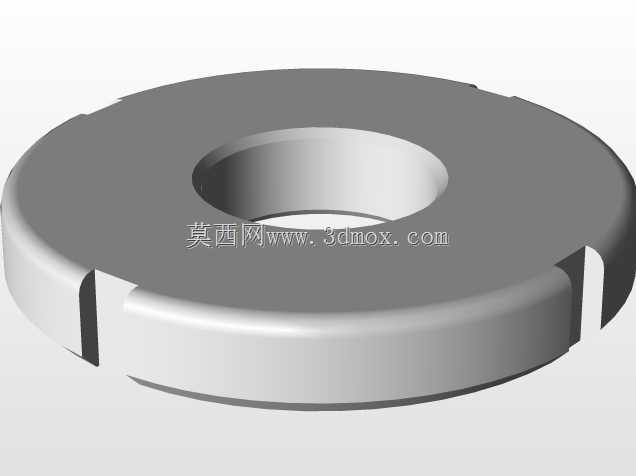

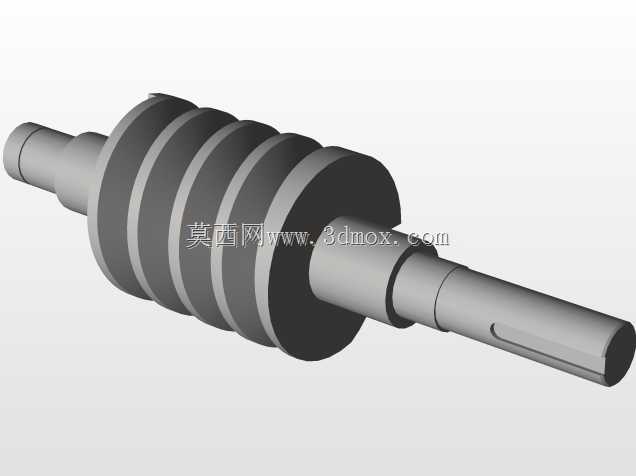

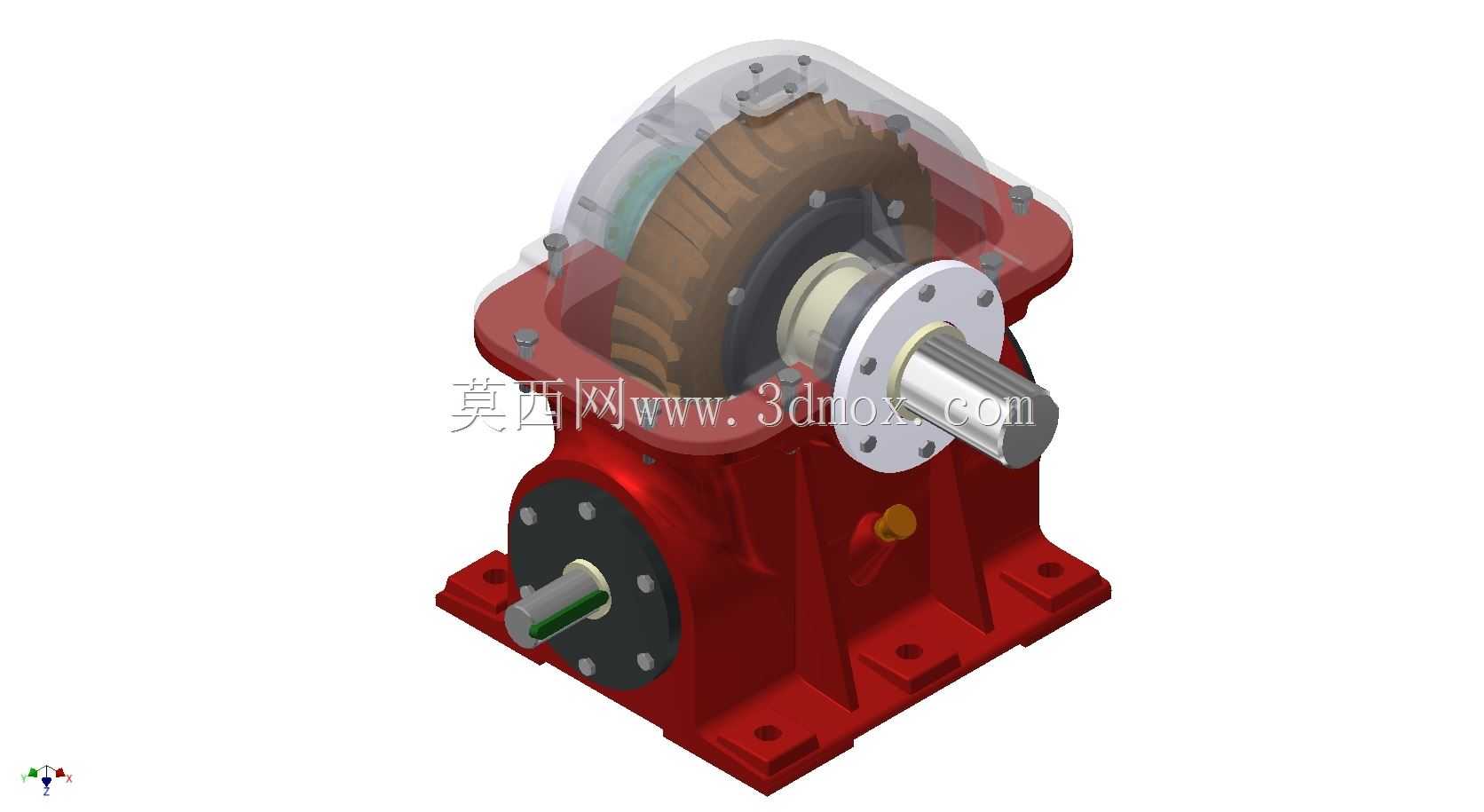

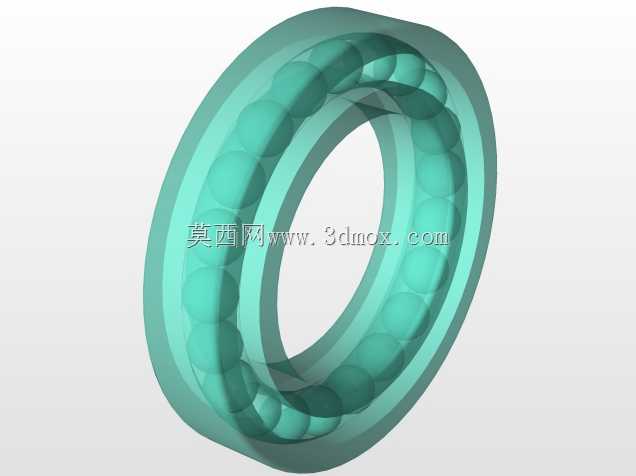

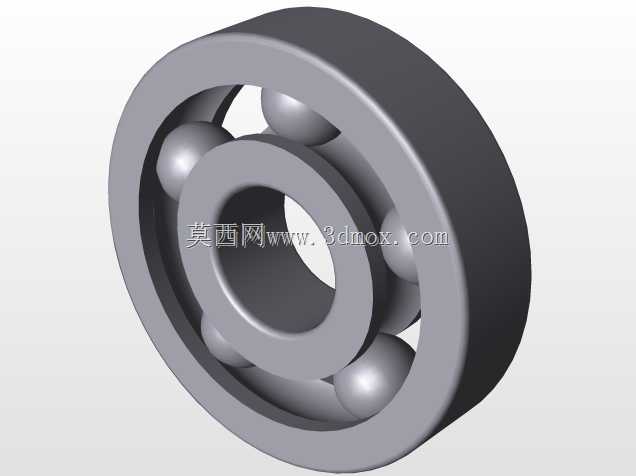

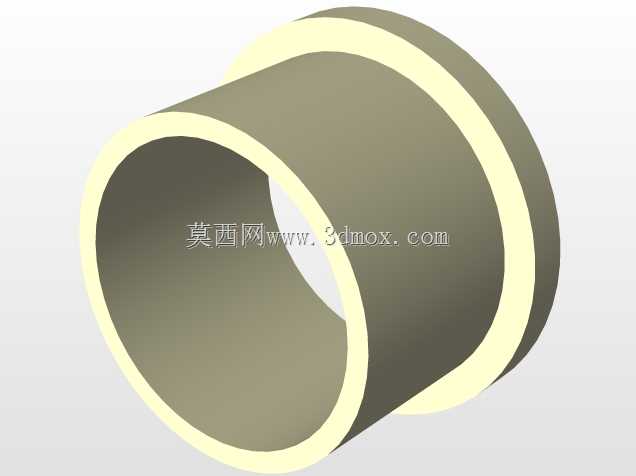

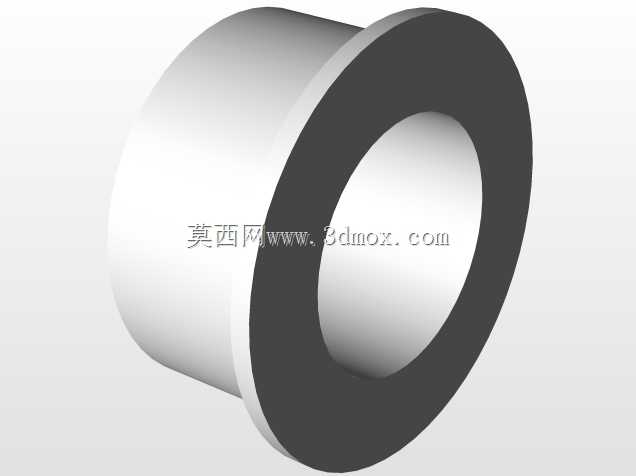

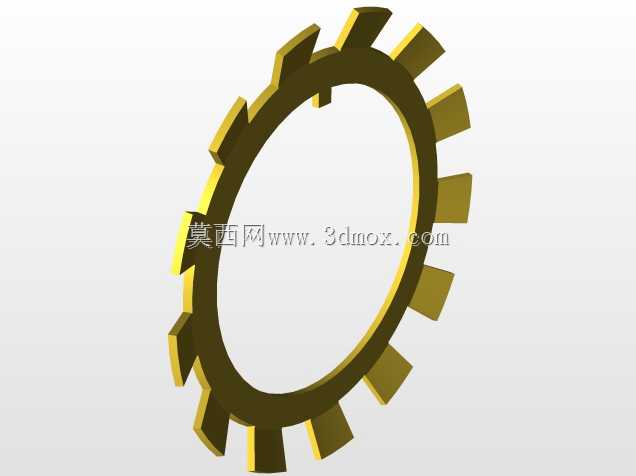

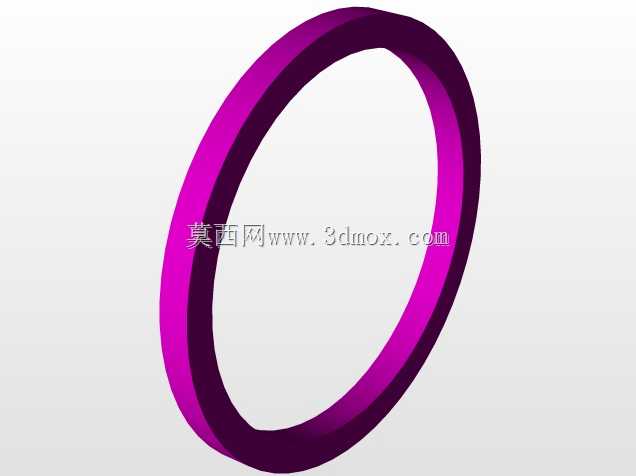

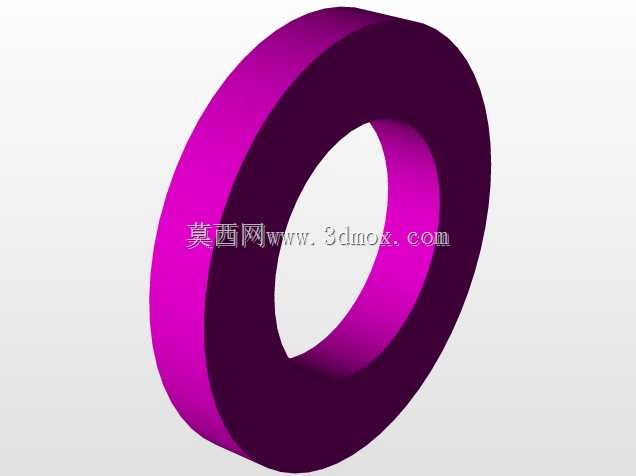

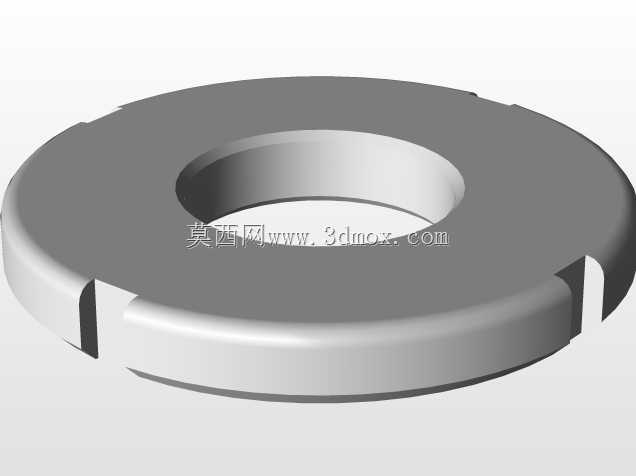

　　建模思路上，该装置把壳体、蜗轮、蜗杆、轴系、端盖、紧固件和安装基础作为一个完整装配体处理。蜗轮位于箱体内腔上部，齿圈与蜗杆形成交错轴啮合；输出轴穿过蜗轮中心并由两侧轴承支撑，轴端伸出箱体后可连接联轴器、链轮或工作辊。输入轴侧则通过端盖定位，保证蜗杆轴向间隙可控。箱体分箱面的位置选择很关键，既要让蜗轮组件能够从上方装入，又要保证装配后轴承孔同轴度和箱体密封可靠性。上盖与底座之间通过螺栓连接，周边螺栓间距需要兼顾密封压紧和拆装便利性。

　　外形尺寸方面，整机占用空间由底部安装脚、上部圆弧盖和两侧轴伸共同决定。布置设备时，输入轴端应预留电机或联轴器安装长度，输出轴端则要考虑被驱动件的轮毂宽度和轴向固定空间。箱体上方不能紧贴机架横梁，因为开盖检修、观察啮合状态和补充润滑油时需要垂直操作空间。底座下方若设置垫板，应保证四个支撑面共面，避免壳体受拧紧力矩产生变形。对于高速轴与低速轴方向容易混淆的场景，三维装配模型可以直观核对轴伸方向、中心高和螺栓孔位置，减少二维图纸会审时的误读。

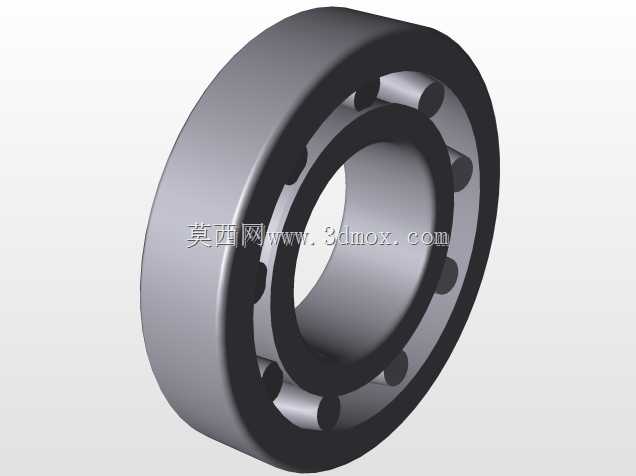

　　在实际设计中，这类减速器还需要关注热膨胀、密封和检修。蜗杆轴转速较高，端盖处密封件的线速度和润滑脂保持能力需要校核；输出轴承受较大径向载荷时，轴承选型应偏向承载能力更强的圆锥滚子或调心滚子方案。箱体铸件壁厚、加强筋位置和轴承座周围金属分布，会直接影响啮合刚度和噪声水平。若用于批量设备，还可在该结构基础上调整中心距、轴伸长度、法兰接口和润滑附件，使其适配不同机架。整体来看，该模型完整呈现了单级蜗杆减速器从动力输入、交错轴传动、扭矩输出到底座安装的主要结构逻辑，适合用于传动方案论证、布局干涉检查、教学演示以及后续工程图样细化。
