这套钻孔定位工装的核心价值,在于把单件试切、反复划线找正的低效工序,压缩成一次装夹、连续成孔的标准化动作。在中小批量钣金件、型材件以及塑料壳体的加工现场,操作工最头疼的往往不是钻孔本身,而是每个工件都要重新拉尺、打样冲、对刀,孔位一致性差,废品率随批量上升而累积。该工装正是针对这一痛点展开结构设计的。

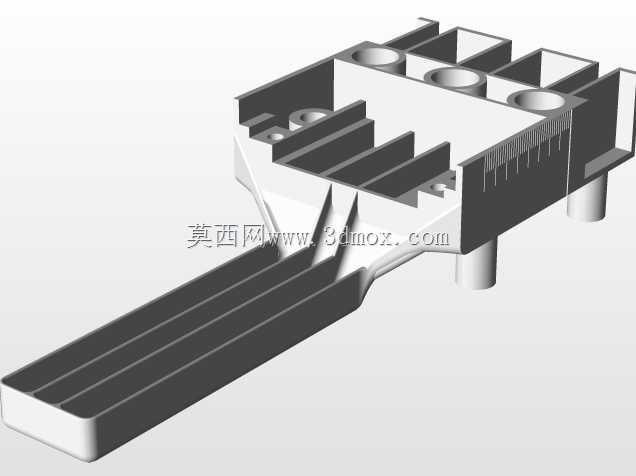

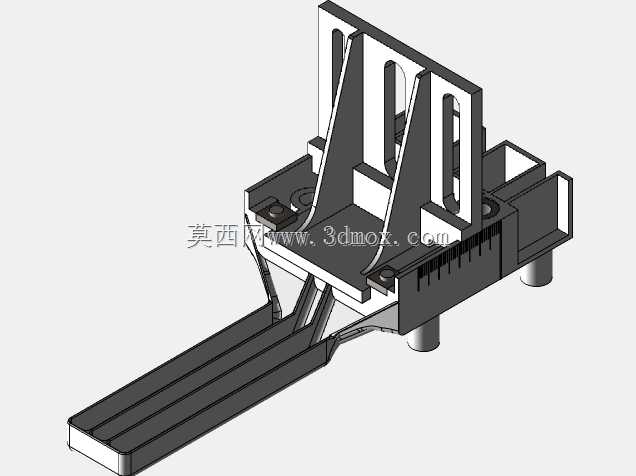

从功能分区来看,工装主体可拆解为三个协同模块。其一是长条形导向靠尺段,位于工装一侧,呈双轨槽结构,用于贴靠工件边缘作为长度方向的定位基准。靠尺侧面加工有细密刻度,配合可滑移的挡块,能够快速设定孔位到工件端面的距离,挡块锁紧后即形成固定机械限位,后续工件只需推靠到位即可重复定位,无需再次测量。这种刻度加滑挡的组合,在钻床、台钻乃至手持电钻配合钻模使用的场景中都极为常见,可靠性远高于单纯依赖人工读数。

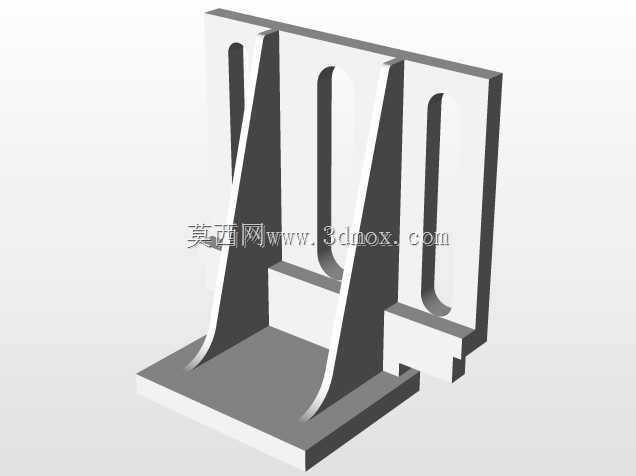

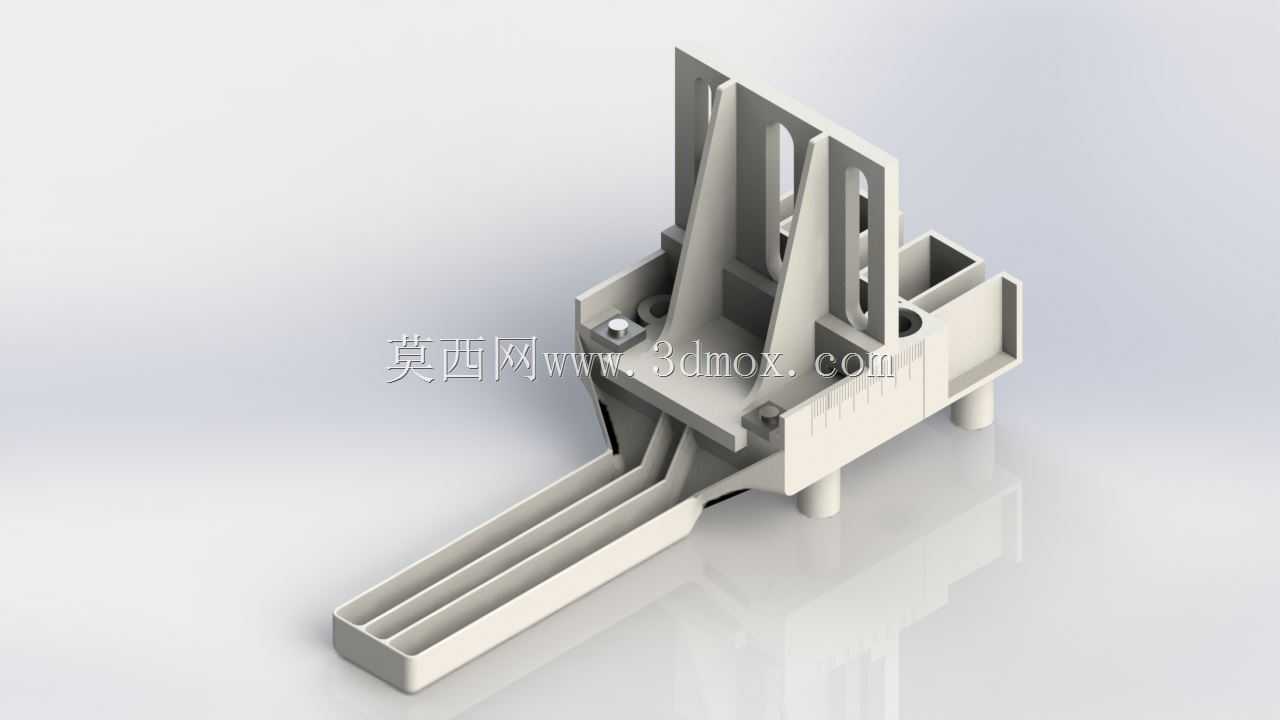

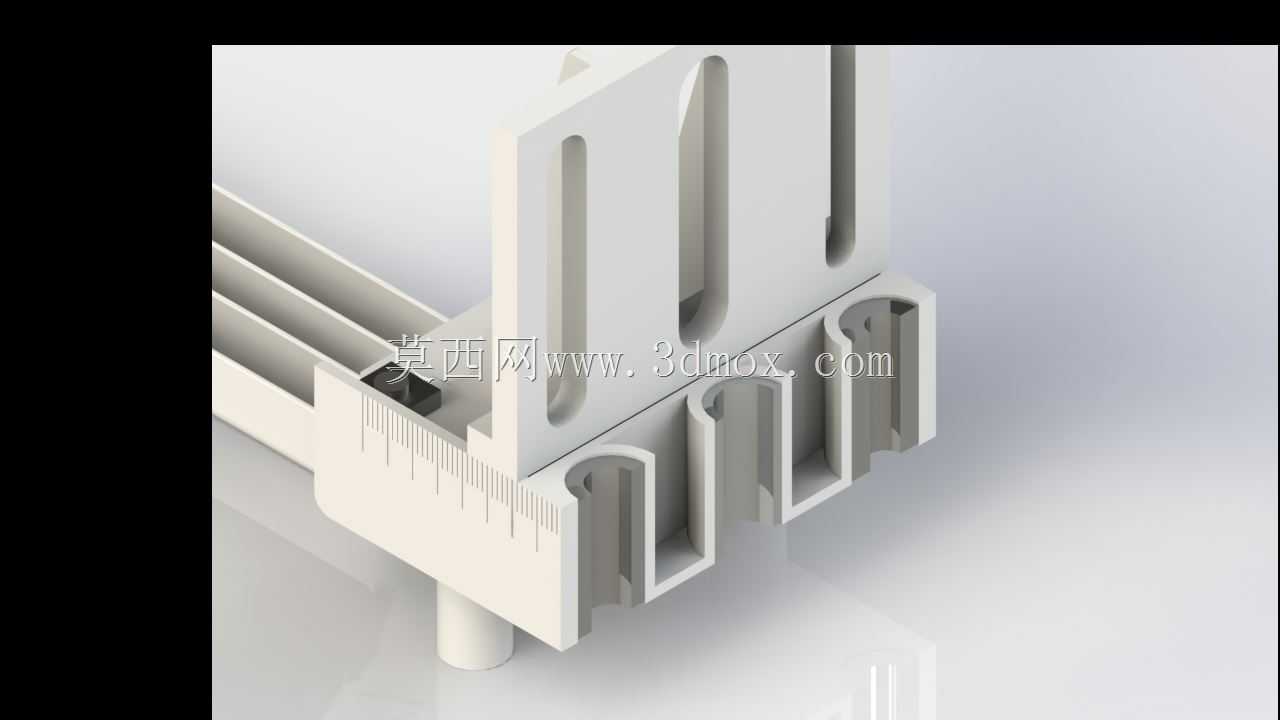

其二是立式多孔基准板,竖直立于工装中部,板面上开设三条长圆形导向槽。槽的走向与靠尺方向垂直,槽宽与钻头导向套或钻套外径匹配,钻头穿过槽孔时被约束在既定轴线上,有效抑制入钻时的滑移和跑偏。长圆槽而非圆孔的设计,意味着孔位在一个方向上具备连续调节能力,同一套工装可以覆盖一定范围内不同孔间距的产品,换型时只需松开紧固件、平移导向套位置并重新锁定,省去了更换整块钻模板的成本和时间。立板与底座之间采用加强筋过渡,承受钻削轴向力时能够保持垂直度,避免长期受力后立板后仰导致孔轴线倾斜。

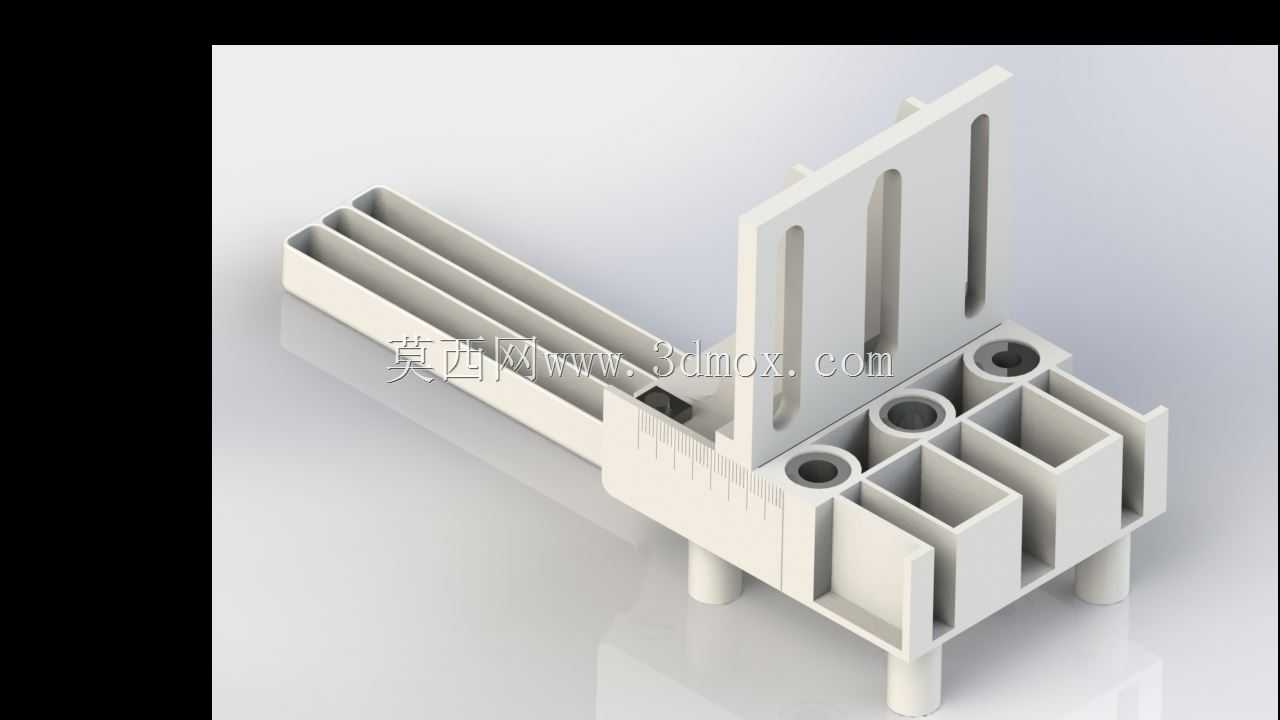

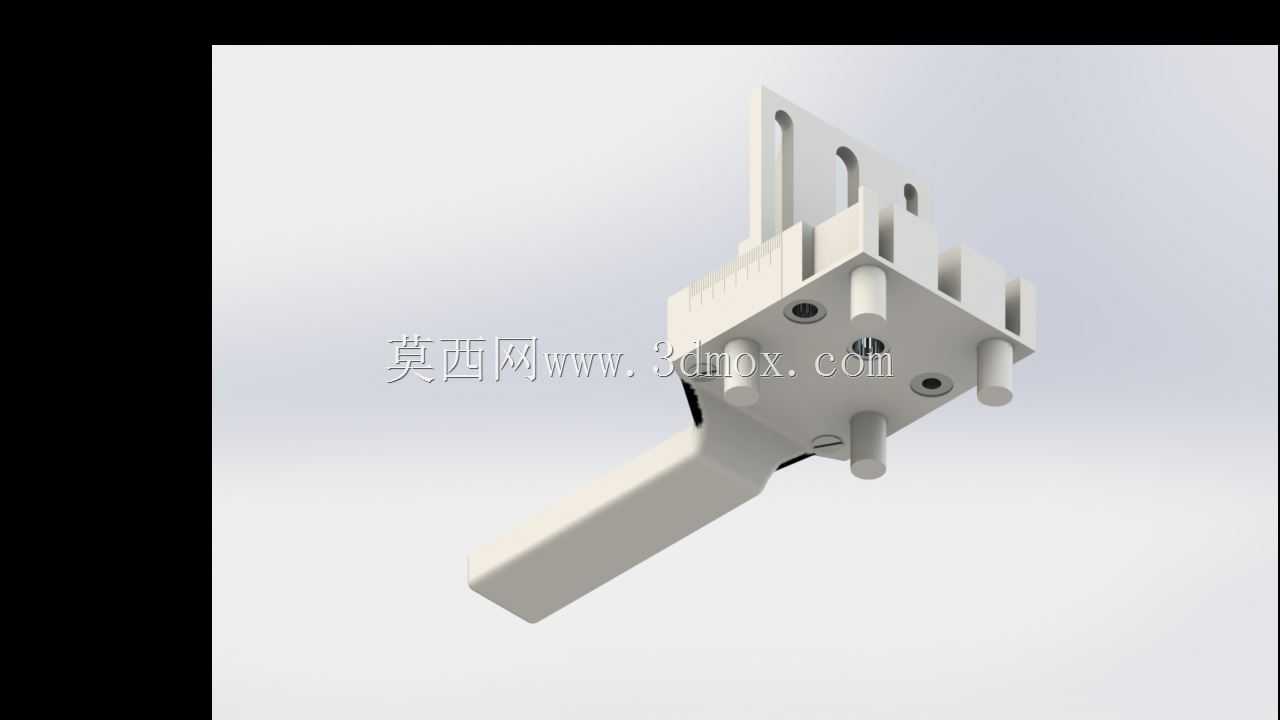

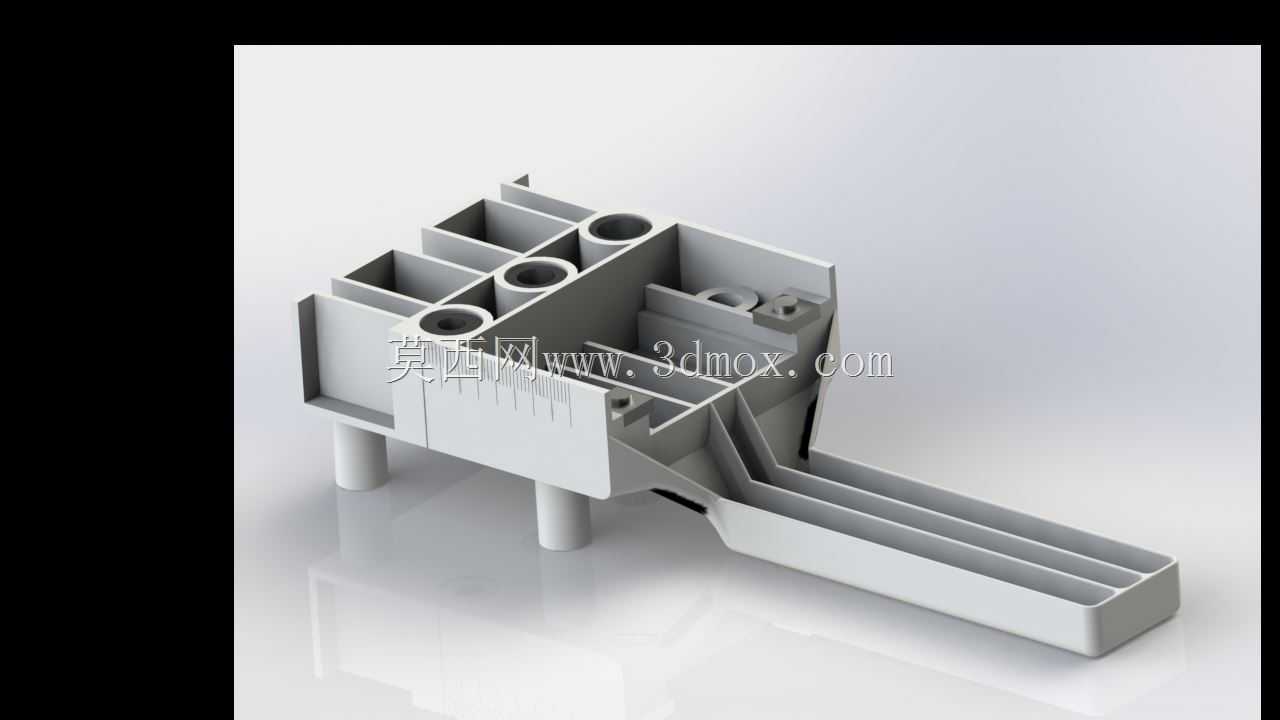

其三是底座多工位容置区。底座上集中布置了三个圆形钻套孔和若干方格状定位腔。圆形孔位用于加工精度要求较高、位置固定的孔,内嵌可更换钻套,钻套磨损后单独更换即可,底座本体长期使用不变形;方格腔则用于容纳工件上的凸台、肋板或异形轮廓,起到粗定位和防错作用,工件放入后只能以唯一姿态落位,从源头上杜绝反装、错装。底座下方伸出的圆柱支脚,既可以将工装整体架离工作台面,使钻透时钻头有避让空间,不伤及台面,也能配合台钳钳口或压板实现工装自身的固定。
设计思路上,这套工装明显遵循了“基准统一、调节优先、磨损可换”三条原则。基准统一体现在靠尺面、立板端面和底座型腔均围绕同一坐标系展开,工件一次装夹即可完成长度方向、宽度方向和孔深方向的定位,避免多次装夹带来的累积误差。调节优先则体现在滑挡、长圆槽、可移动钻套等多处可调环节,使工装不绑定单一产品,而是面向一族尺寸相近的零件,这对多品种小批量的车间尤为实用——专用钻模虽然精度高,但一对一制造,产品一改型即报废;而这种半通用式工装,改型时只需调整几个活动件,投入产出比高得多。磨损可换则通过钻套、挡块等高磨损件与底座本体的分离设计实现,维护成本低。
从安装边界看,工装整体呈长条形布局,靠尺段长度决定了可定位工件的最大边距,底座区的方格腔尺寸限定了工件端部轮廓的容纳范围,过高或过宽的工件需要在选型时核对型腔净空。立板高度方向决定了钻头导向长度,导向越长,孔轴线越稳,但也要考虑钻头有效行程是否足够,避免钻夹头与立板顶部干涉。支脚的跨距决定了工装压紧时的稳定性,在台钻工作台上用压板固定时,压点应尽量靠近支脚位置,减少悬臂。对于需要在数控钻床上使用的场合,底座底面应保证平面度,可直接靠在机床工作台上并通过槽用螺栓压紧,此时支脚可拆除或换成等高块。

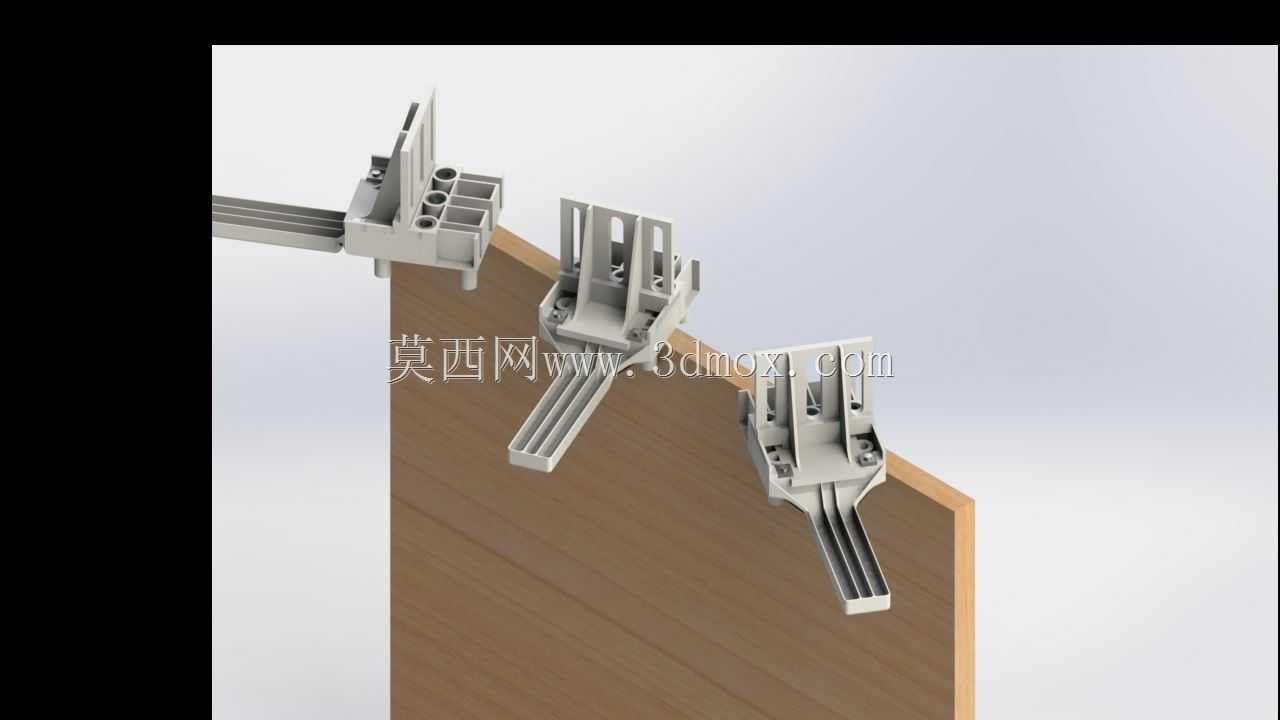

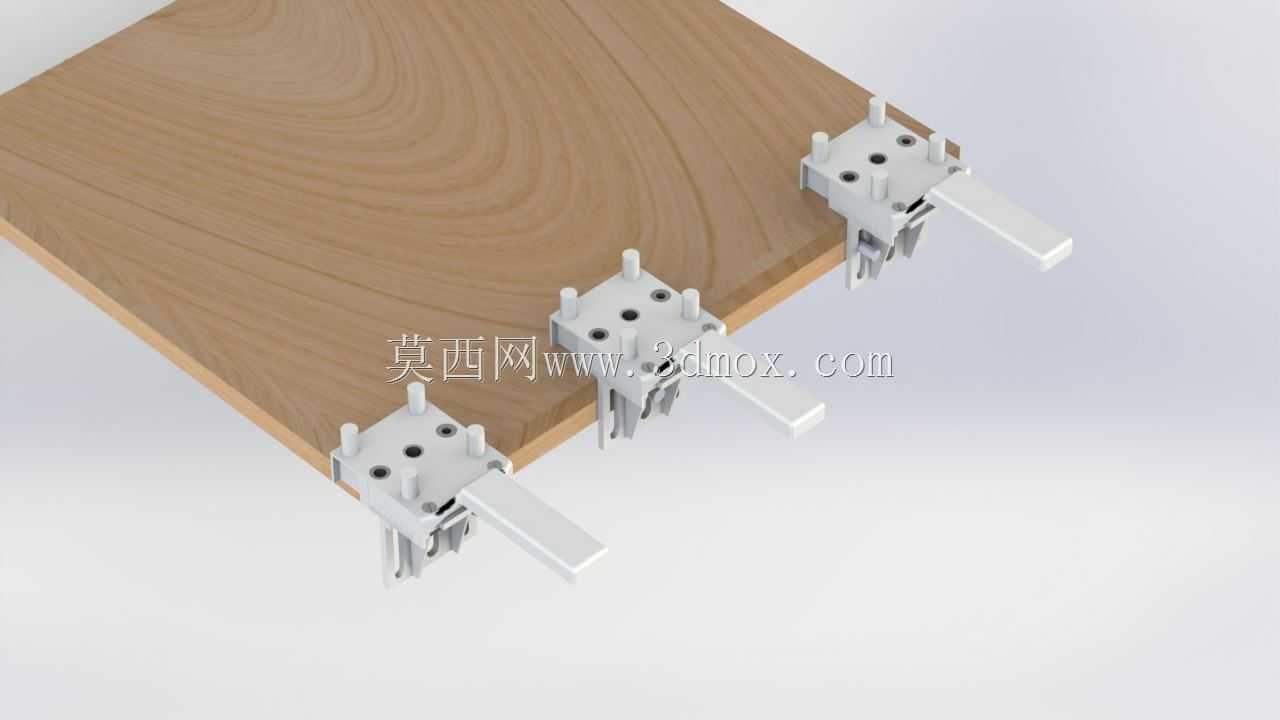

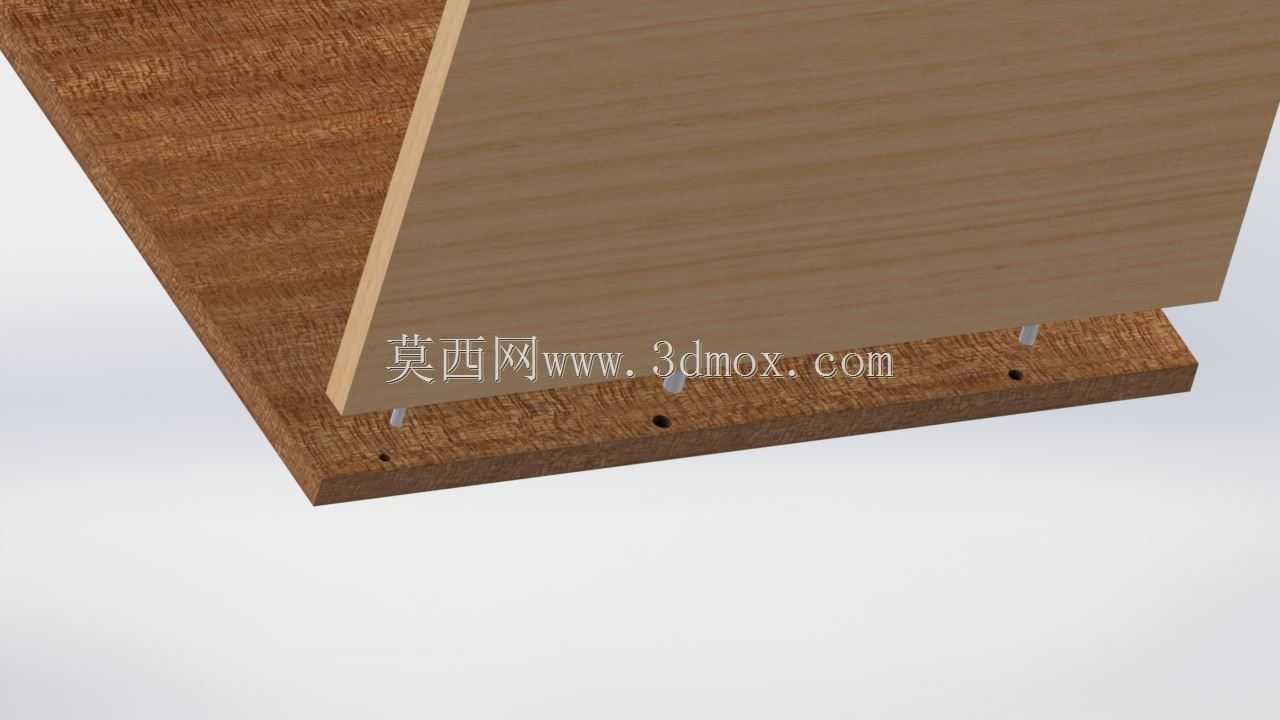

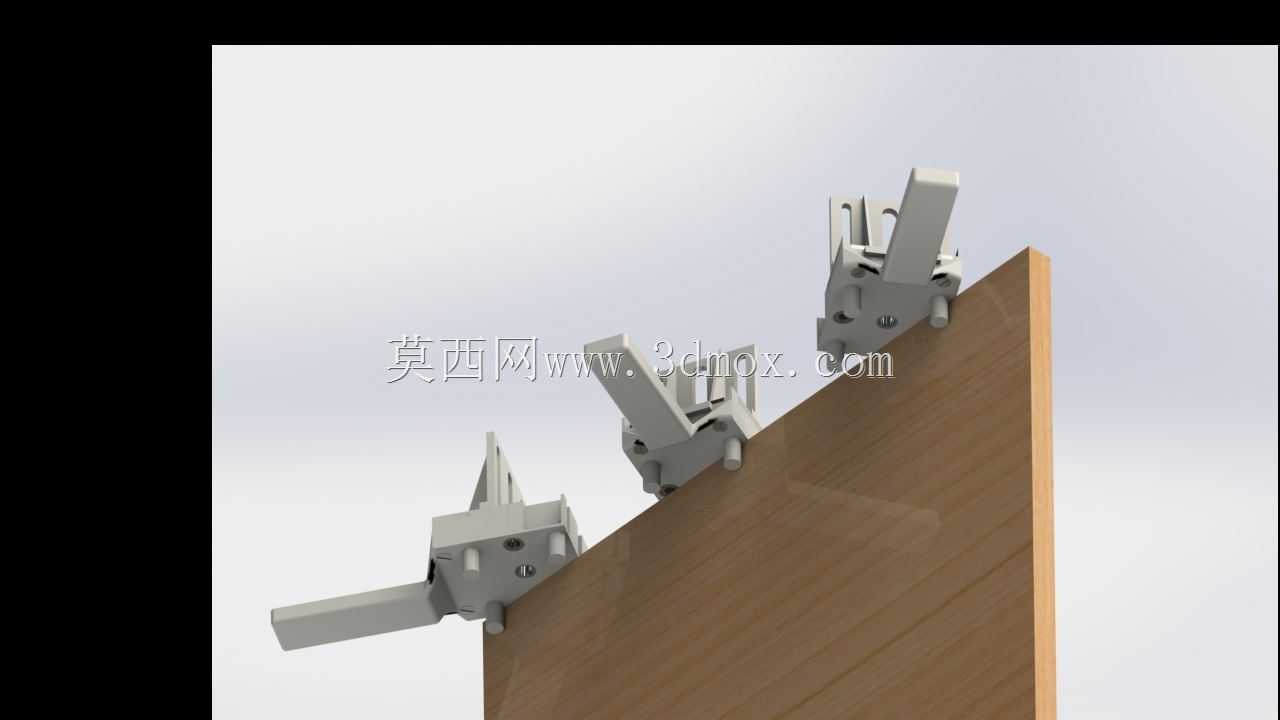

实际使用中,典型流程是:先松开滑挡锁紧螺钉,按图纸孔位尺寸将挡块移至刻度对应位置并锁紧;再根据孔间距调整立板长圆槽内导向套的位置;将工件沿靠尺推入,端部抵紧挡块,轮廓落入底座型腔;确认工件贴实无翘曲后,通过夹具或快夹压紧;钻头经导向套入钻,依次完成各孔。整批工件加工中,所有定位要素保持不动,孔位一致性由工装保证,操作工的动作简化为放件、夹紧、钻孔、取件,节奏稳定,对操作技能的依赖大幅降低。
在三维建模层面,这类工装需要重点表达的是各活动件的调节行程、钻套与孔位的配合关系以及立板与底座的连接加强结构。建模时应保留长圆槽、刻度槽、钻套安装孔、支脚配合面等关键特征,这些既是加工时的制造依据,也是装配时验证调节范围是否干涉的检查点。对于结构设计人员而言,这套工装提供了一个清晰的范本:钻孔治具不必追求复杂,围绕定位、导向、夹紧、避让四个基本要素做扎实,再辅以可调环节扩展适用范围,就能在现场发挥实实在在的效用。
