工业承载全钢格栅板结构设计

　　钢格栅板在工业现场属于非常典型的铺地承载构件，常见于操作平台、检修通道、地沟盖板、设备周边走道、物流仓储区以及需要排水或通风的钢结构平台。它的核心作用并不是单纯形成一块平面，而是在有限材料用量下提供稳定的踩踏面、设备支撑面和物料临时堆放面，同时让碎屑、液体、灰尘能够透过栅格间隙下落，减少平台表面积水、积油和积料带来的安全隐患。

　　从结构思路上看，这类构件通常采用扁钢作为主要受力方向，横向配以扭绞方钢或横杆进行定位和连接，形成规则的网格体系。主承载扁钢承担跨度方向的弯矩和剪力，横杆则负责维持扁钢间距、分散局部荷载，并提高整体抗扭和侧向稳定能力。栅格表面并非完全封闭，因此相比实心钢板，它在自重、排水、通风和视觉通透方面更有优势；而与花纹钢板相比，格栅板在油污、潮湿或露天环境下的防滑表现也更稳定。

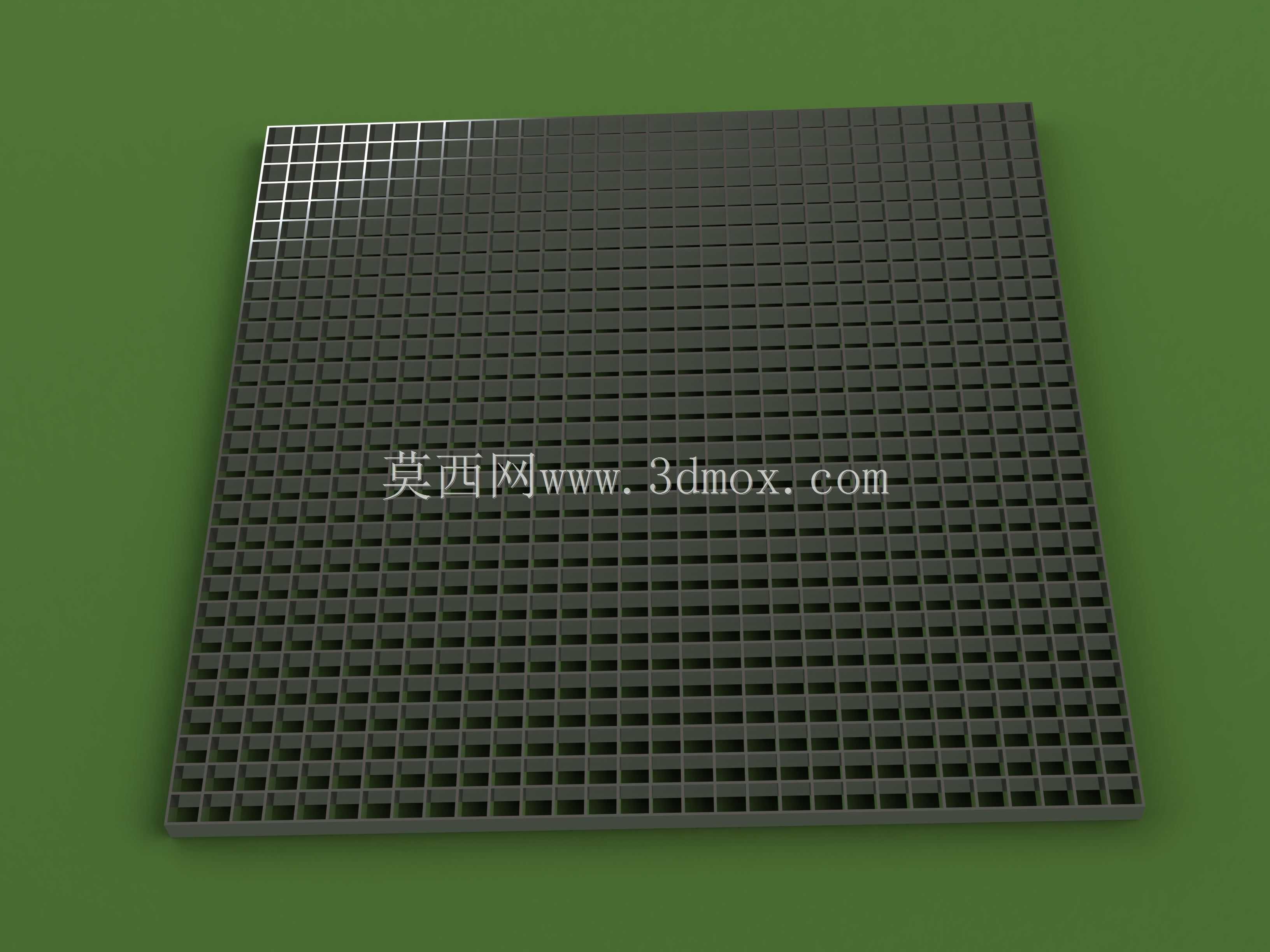

　　本方案围绕1000mm×1000mm的方形铺板边界建立，单板外形规整，便于在平台设计中按模数拼接。实际布置时，可以将多块格栅沿主梁或次梁方向连续铺设，板与板之间通过夹具、压板或焊接方式固定。选型阶段需要重点确认支承边宽度、板边搁置长度以及相邻板之间的间隙：支承边过窄会造成局部压陷，间隙过大则会影响行走舒适度，也可能让小车轮或工具卡入缝中。对于叉车、托盘车或重型周转设备经过的区域，还应结合轮压、接触面积和动载系数复核扁钢规格，而不能只按人员检修荷载取值。

　　材料方面，承载扁钢可采用常见结构钢材料，通过焊接形成整体网格后再进行表面处理。黑色钢材在室内干燥环境中可按普通防锈涂装考虑；若用于化工、港口、食品、污水或户外多雨场景，则需要进一步采用热浸镀锌、防腐涂层或不锈钢材质。表面处理不仅影响使用寿命，也会影响后期维护频率。镀锌层可以在切口、焊缝和搬运磕碰处提供一定保护，但现场切割后仍应补涂富锌漆，避免裸露部位过早锈蚀。

　　荷载传递路径在建模时需要表达清楚。人员行走、工具放置或托盘堆放产生的竖向荷载，首先作用在栅格表面，再由受力扁钢传递到两侧支承梁。扁钢高度、厚度和间距决定了单板的抗弯刚度；横杆间距影响扁钢的侧向约束，也关系到局部集中荷载下的变形控制。若栅格上方经常放置木托盘、金属料箱或设备支脚，应避免支脚直接压在单根扁钢上，必要时增加垫板，让荷载分布到多根承载条上。

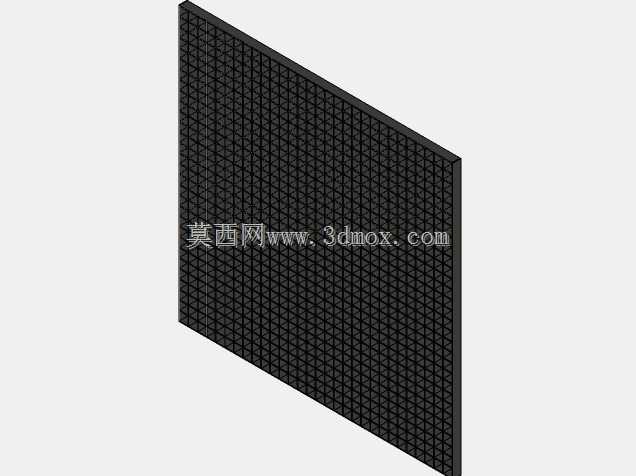

　　三维结构设计中，外形尺寸并不只是长宽两个数值。板厚方向包含扁钢高度、横杆突出量以及包边形式，这些都会影响最终安装标高。周边包边板可以增强边缘刚度，也方便与支承框架连接；对于开口、管道穿越或设备立柱位置，需要在格栅上预留异形孔，并在孔边增设补强扁钢。开孔若切断主受力条，不能简单删除杆件后直接交付，应根据孔的大小和位置判断是否增加边框，否则开孔区域会成为变形和疲劳损伤的薄弱点。

　　在检修平台场景中，格栅板常与栏杆、踢脚板、楼梯踏步和设备基础配合使用。铺板边缘靠近坠落侧时，应设置踢脚板，防止工具、螺栓或小型零件从边缘滑落；靠近设备转动部位时，还需考虑栅格间隙是否会造成安全风险。若平台下方有精密设备、电气柜或人员通行区，过大的透孔可能带来落物风险，此时可在局部改用密齿格栅、实心盖板或附加防坠网。

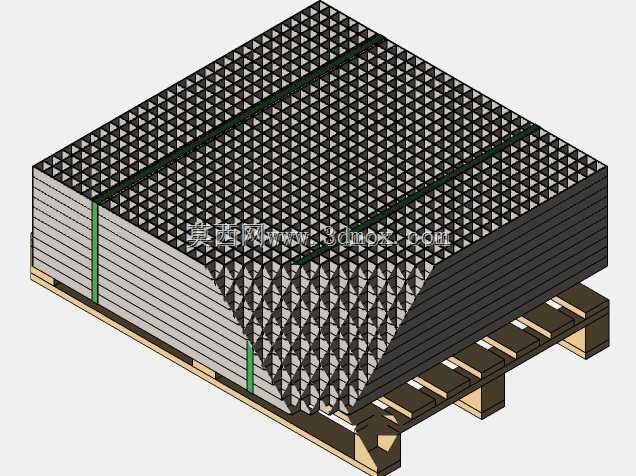

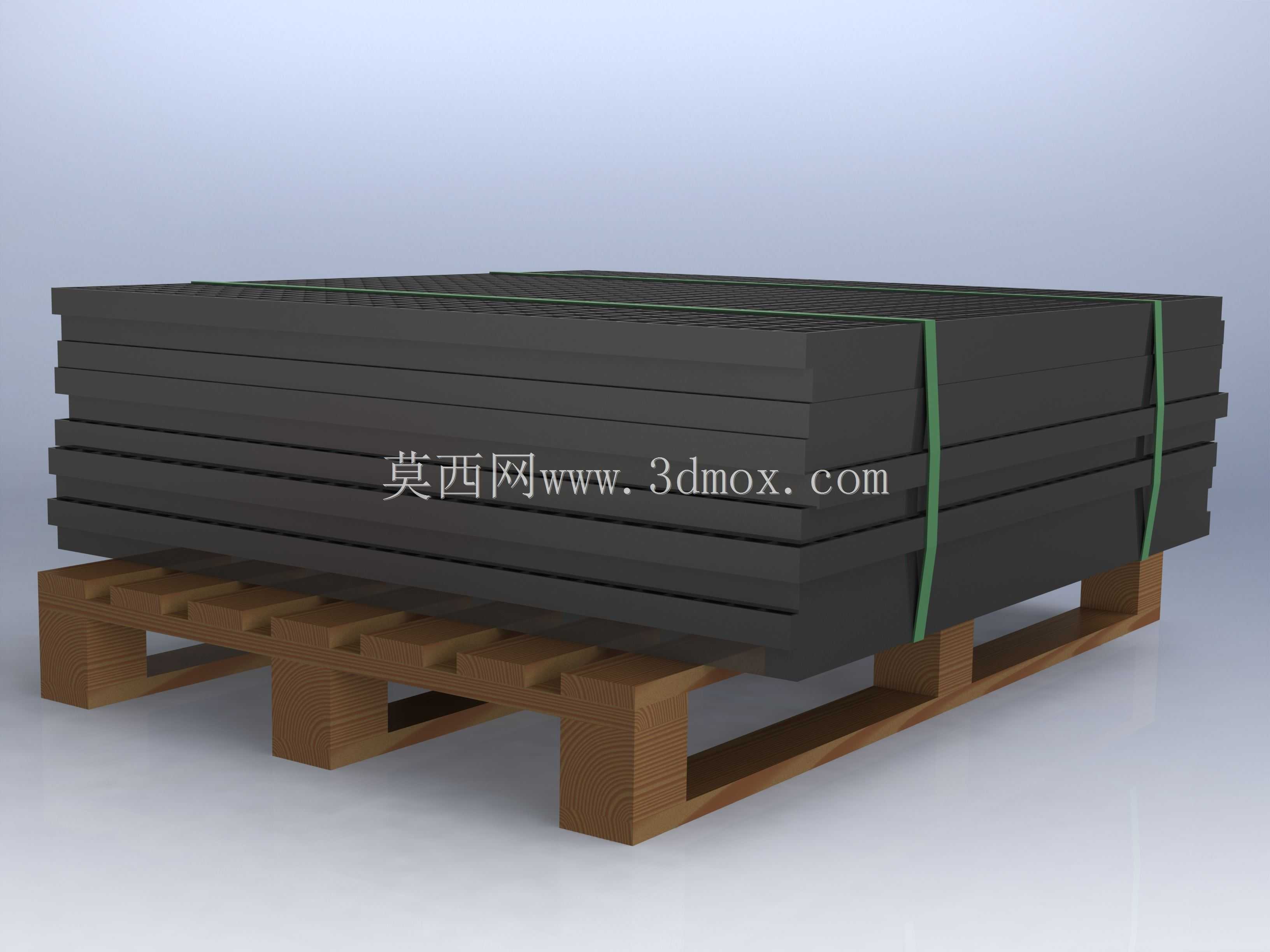

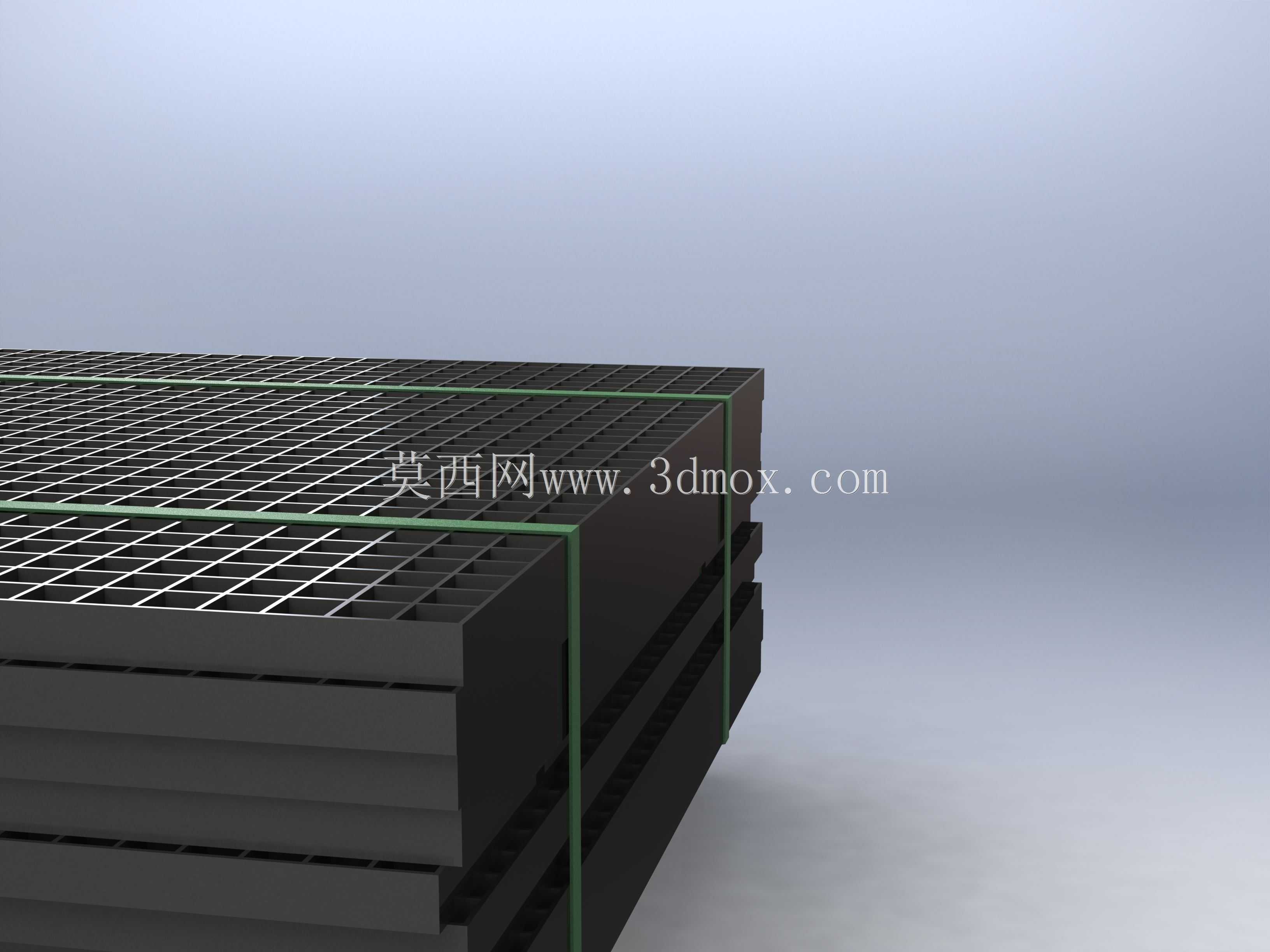

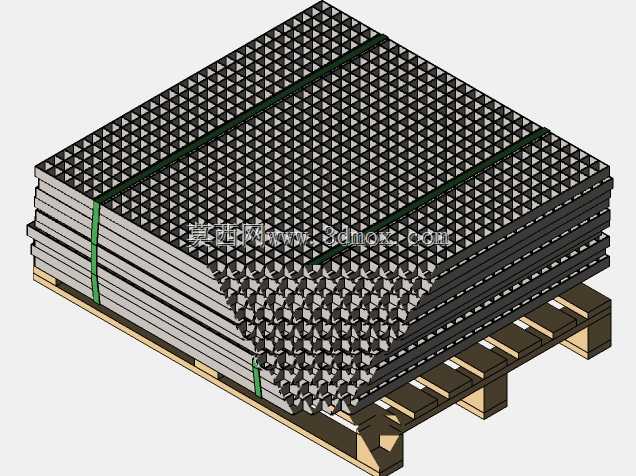

　　物流堆放场景下，木托盘与格栅板的接触关系也值得关注。托盘墩块或底梁通常只能覆盖有限区域，如果托盘停放位置偏离支承梁，栅格会承受较大的局部弯矩。设计时应尽量让托盘支脚落在加密区或支承边附近；对于固定工位，可在格栅下方增加横梁，使铺板跨度减小。捆扎带、包装膜和货物堆放并不会改变板的静力模型，但会提示现场使用中存在偏载、冲击和反复装卸，模型中保留规整栅格与托盘配合关系，有助于检查通道宽度、堆放边界和叉车取货空间。

　　建模表达上，应保证扁钢方向、横杆间距、包边轮廓和端部连接关系清晰可辨。栅格构件数量较多，若逐根独立建模而不考虑参数化控制，后期调整板宽或孔位会非常繁琐。较合理的做法是先确定承载扁钢间距、横杆节距和外框尺寸，再通过阵列或参数化组件生成网格，最后处理开孔、补强和边缘封板。这样既能保持外观准确，也能在工程变更时快速调整规格。

　　安装阶段还需注意热膨胀与制造公差。大面积连续铺设的钢格栅在日晒温差下会产生伸缩，若全部满焊且不留调节余量，板面可能出现拱起或异响。常用做法是在关键位置固定，其余位置采用可拆卸夹具，兼顾稳定性与维护便利性。对于需要频繁开启检查下方管线、电缆或地坑的区域，可将局部格栅设计为可掀式，并增加铰链或提手，但开启板的边框和限位必须可靠，防止错位造成踏空。

　　总体而言，钢格栅板的设计价值在于用规则的受力骨架替代厚重实心板，在承载、减重、透污、通风和安装效率之间取得平衡。结构工程师在处理这类构件时，不能只关注外观网格是否整齐，更要结合跨度、支承条件、荷载类型、表面处理、开孔补强和现场维护方式进行完整校核，才能让铺板在长期使用中保持平整、安全和耐用。
