多层绕制电感器三维结构设计

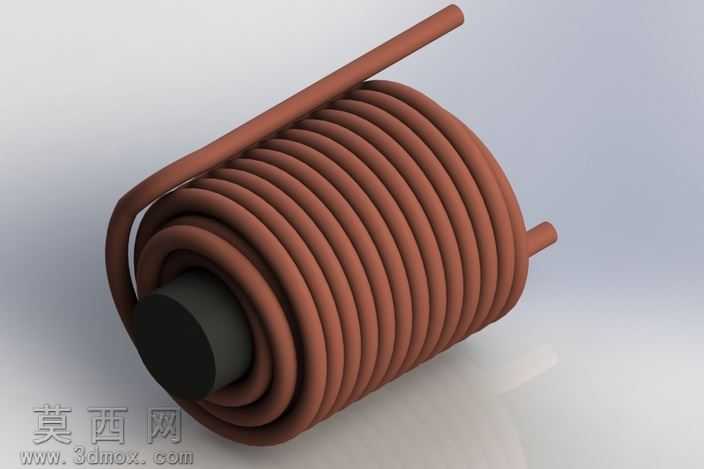

本作品为多层绕制结构的电感器三维建模成果，建模过程中首先基于电感器的实际功能逻辑搭建核心结构框架，先完成中心磁芯的参数化建模，磁芯采用圆柱形态设计，通过精确的尺寸约束确定磁芯的直径与长度参数，保证其作为线圈承载基体的结构合理性。随后进行线圈部分的建模，采用螺旋扫描的建模方式生成多层连续的绕线结构，绕线过程中严格控制每一圈线径的均匀性、层与层之间的排布间距，同时保证线圈两端引出线的走向符合电气接线的实际需求，引出线做了平滑的弯折处理，避免出现生硬的直角结构，还原真实绕线电感的加工形态。材质渲染阶段，为绕线部分赋予了红棕色的绝缘漆包铜材质，调整材质的粗糙度与反光参数，模拟漆包线表面的半哑光绝缘涂层质感，同时在材质中添加细微的颗粒纹理，还原真实漆包线的表面细节；中心磁芯部分赋予深灰色的铁氧体材质，调整材质的哑光属性，体现磁芯的非金属质感。整体建模过程中对结构的装配精度做了严格校验，保证线圈与磁芯之间的同轴度，绕线层之间无重叠、无错位，每一圈螺旋线的螺距保持一致，还原电感器实际生产中的绕线工艺标准。设计思路上围绕电感器的实际电气功能展开，多层绕线的结构设计能够在有限的体积内获得更高的电感量，模型的结构比例参考了常规功率电感的尺寸规范，既保证了结构的视觉真实性，也能够为相关电气设计的结构选型、装配模拟提供直观的三维参考，渲染阶段采用柔和的漫反射光照环境，突出电感器各部分的结构层次与材质差异，让整体模型的展示效果清晰直观，准确呈现多层绕线电感器的结构特征。
