车载管翅式机油换热冷却器结构

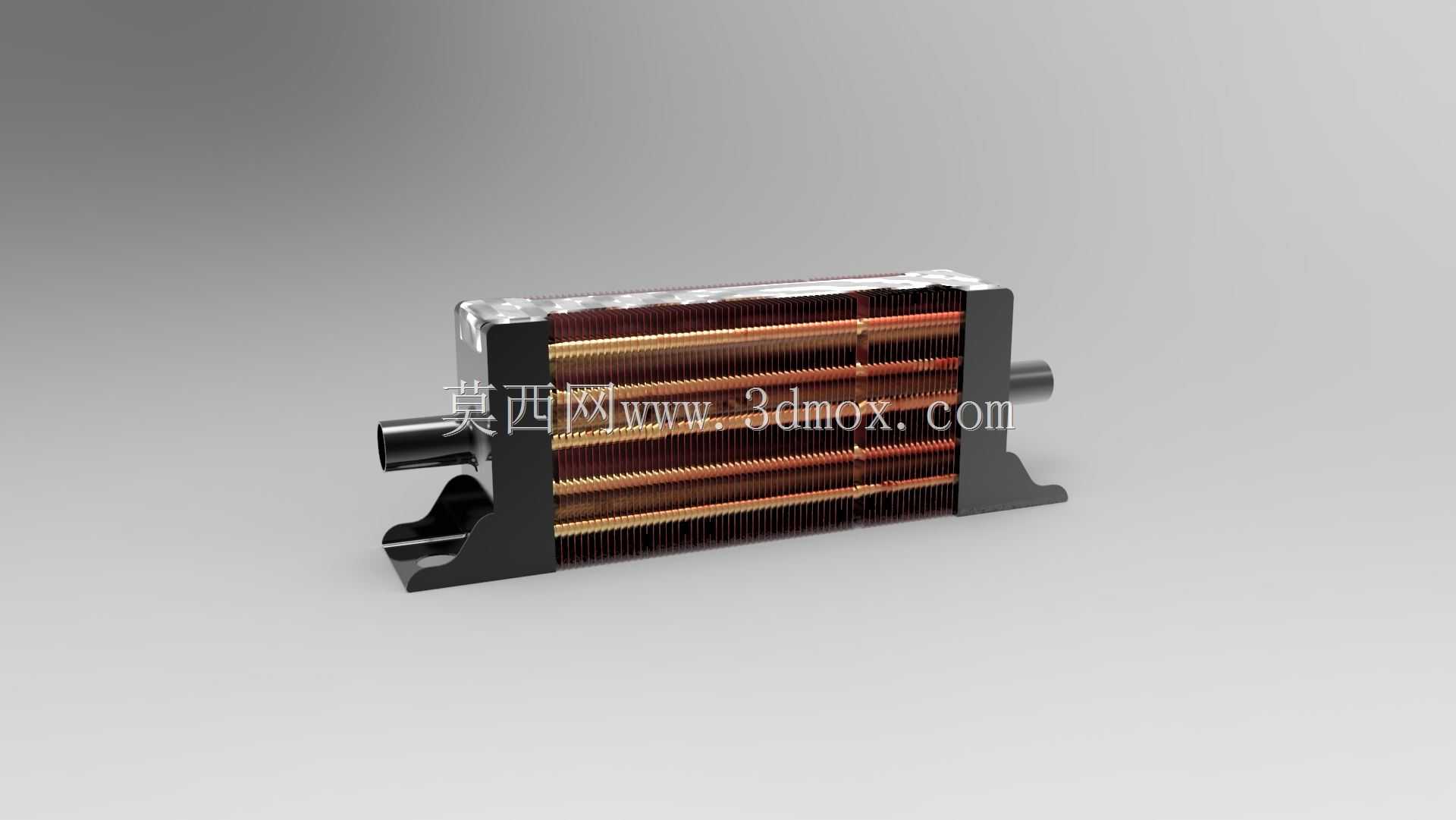

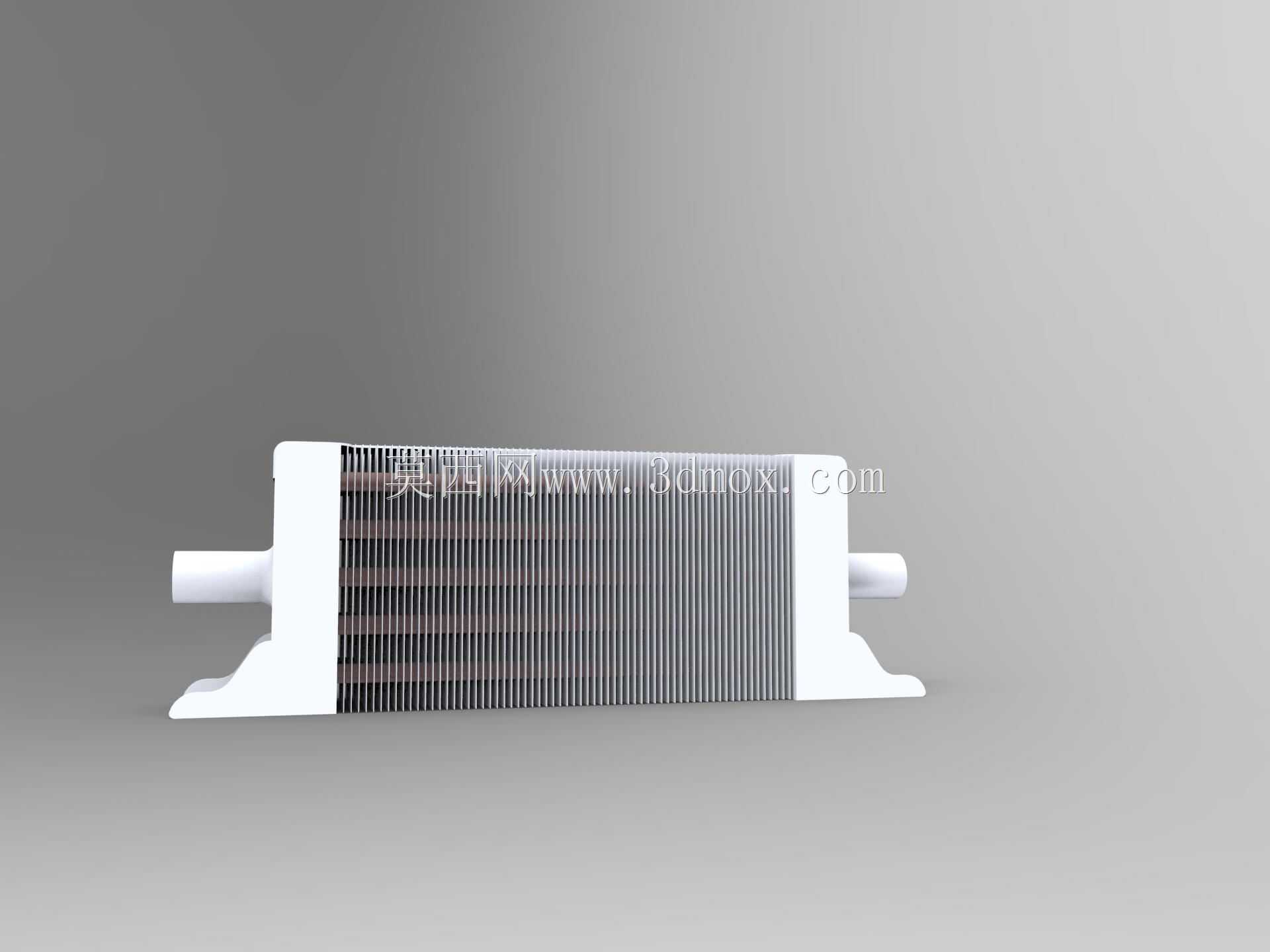

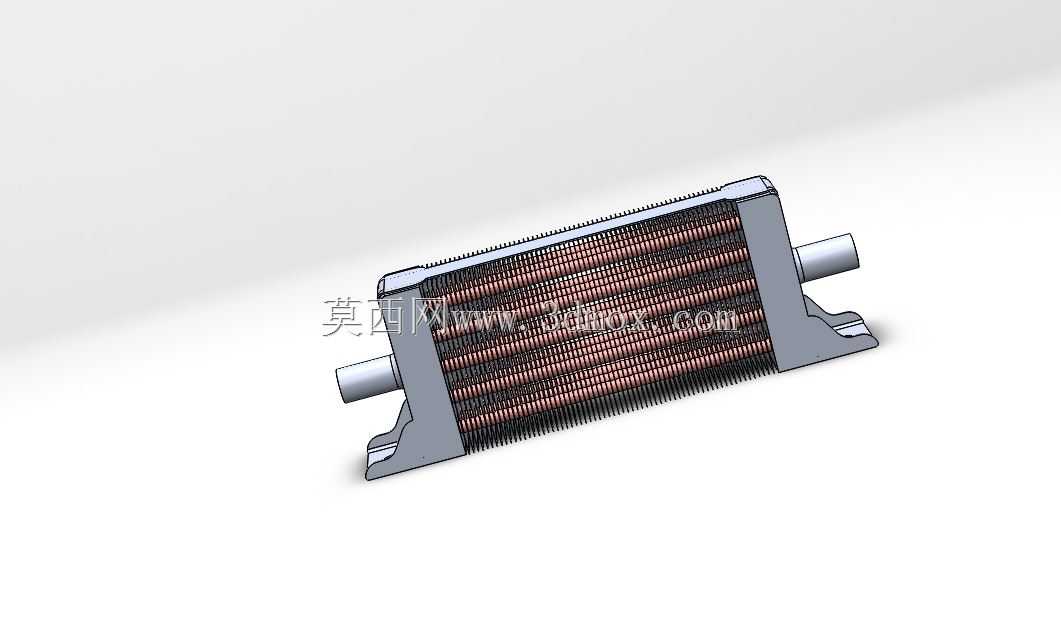

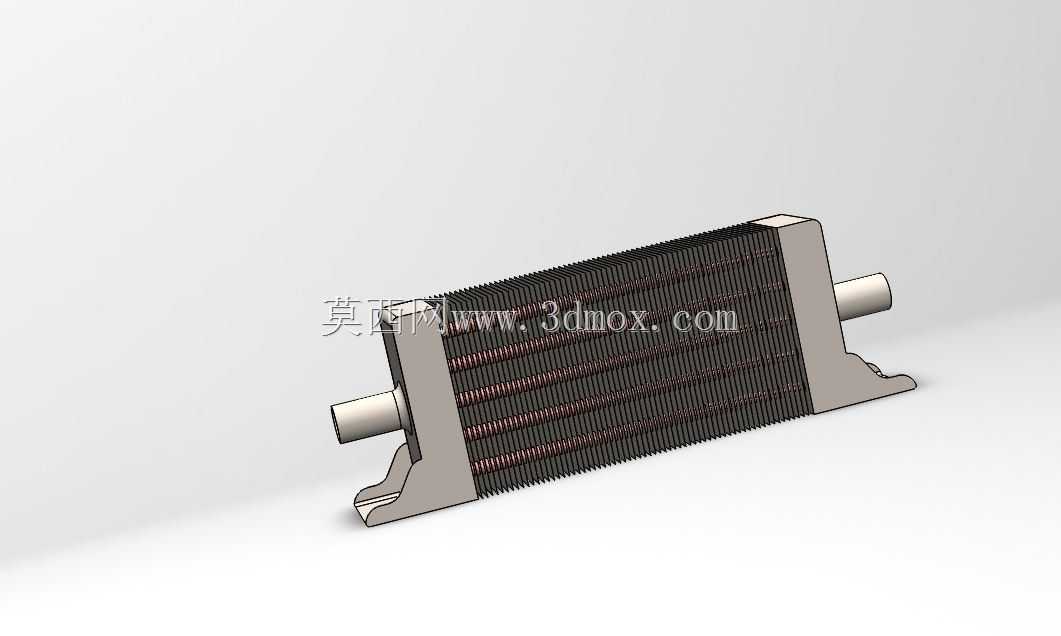

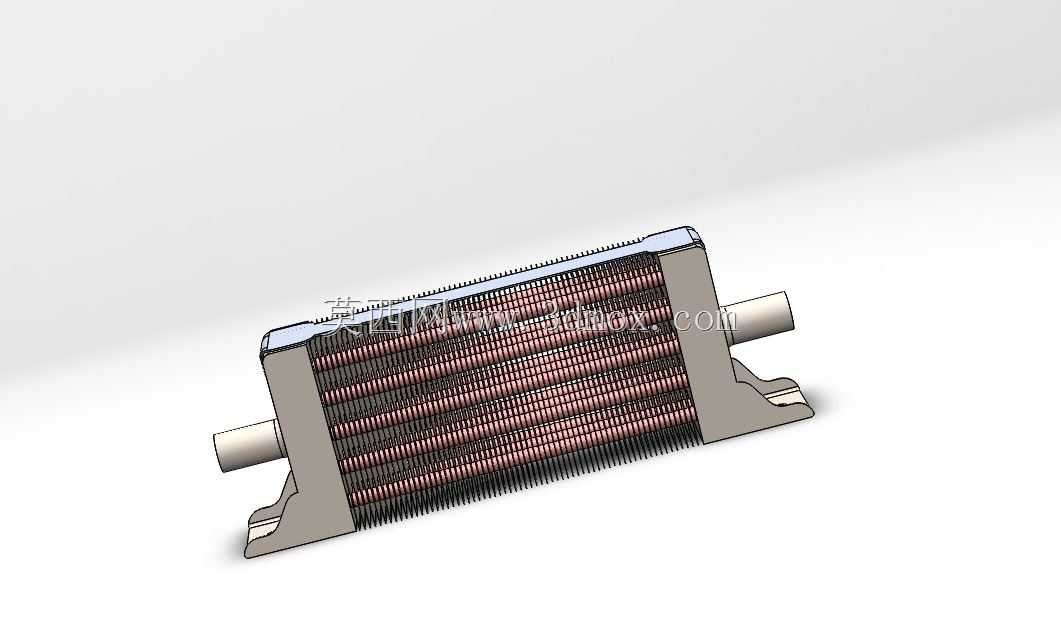

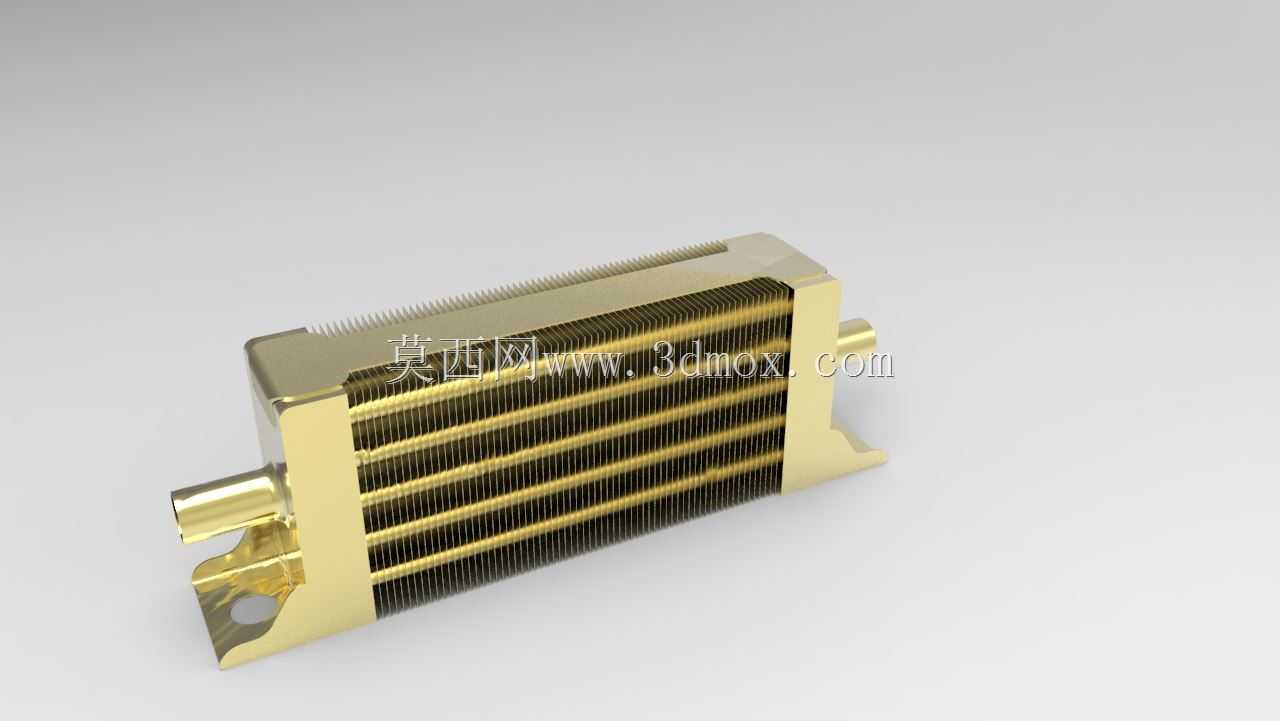

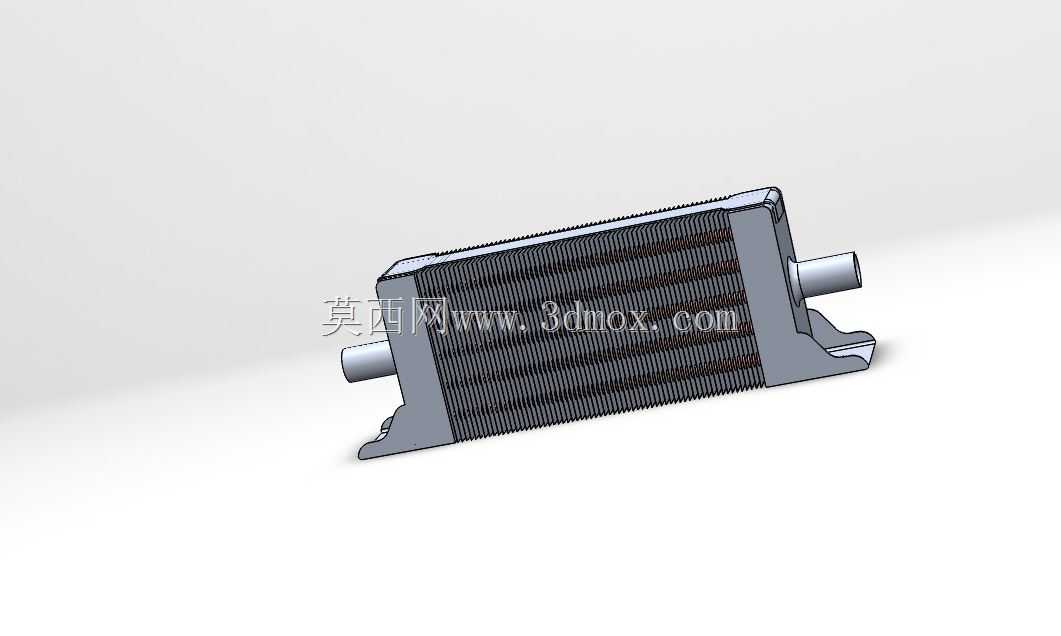

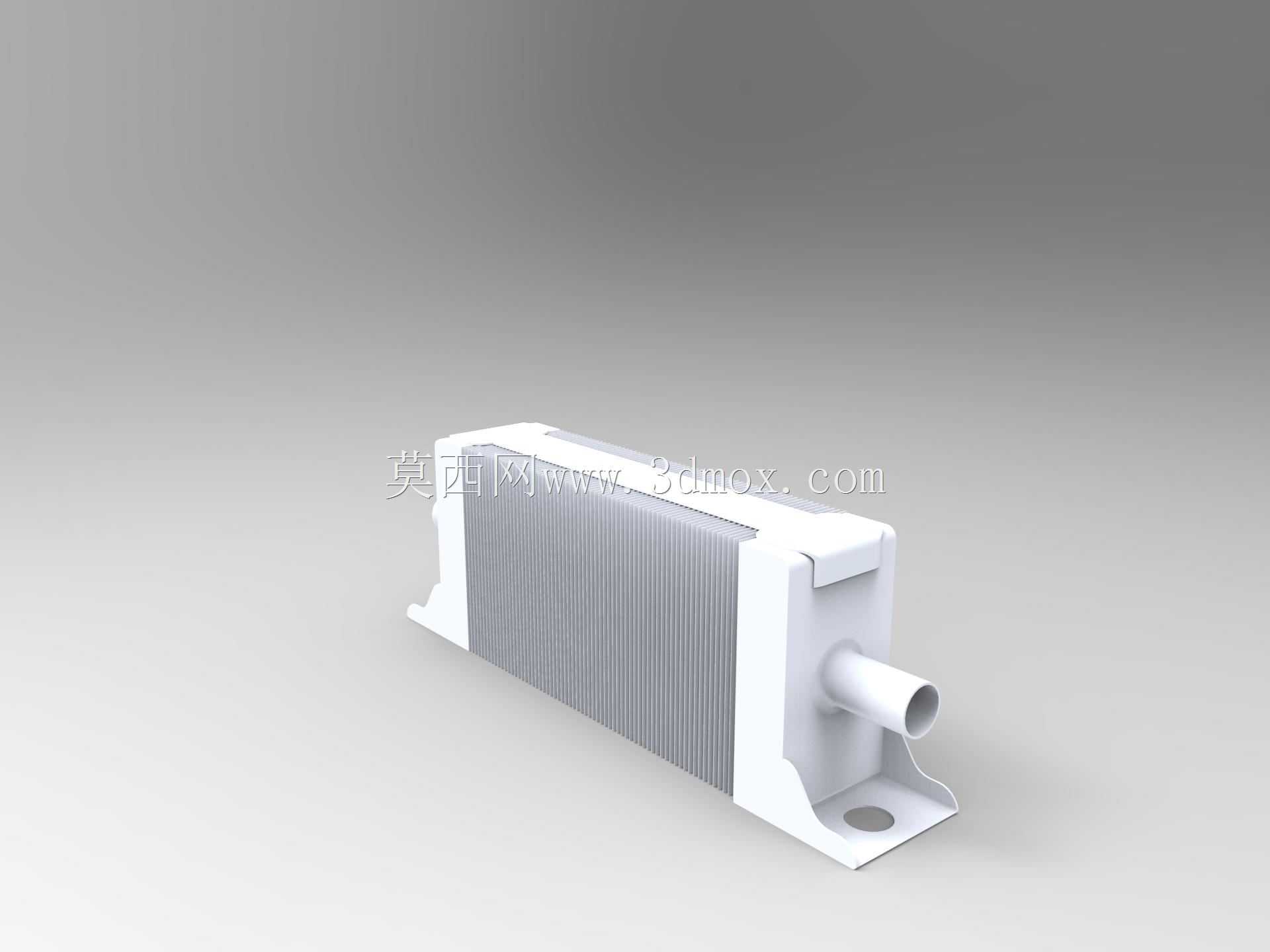

　　这套三维结构呈现的是车用润滑系统中常见的管翅式机油冷却单元，整体采用卧式芯体加两端集成端盖的布局，中部为密集排布的换热管束与散热翅片组合，两侧伸出圆柱形油口接管，底部带有折弯成型的安装支脚，可直接固定在发动机舱支架、变速箱旁侧或独立冷却模块安装位上。在整车热管理场景里，这类部件主要承担高温润滑油的热量导出任务：发动机长时间高负荷运转、自动变速箱频繁换挡、工程机械持续作业时，机油温度会快速攀升，黏度过低会导致摩擦副油膜强度下降，密封件老化速率也会明显加快；冷却器串联在机油循环回路中，让带压热油在芯体内部流道穿行，热量通过管壁与翅片传递给外侧流经的空气或者低温冷却液，把油温稳定在合理工作区间，既保障曲轴、轴瓦、齿轮等运动部件的润滑可靠性，也能延长机油和密封元件的使用寿命。

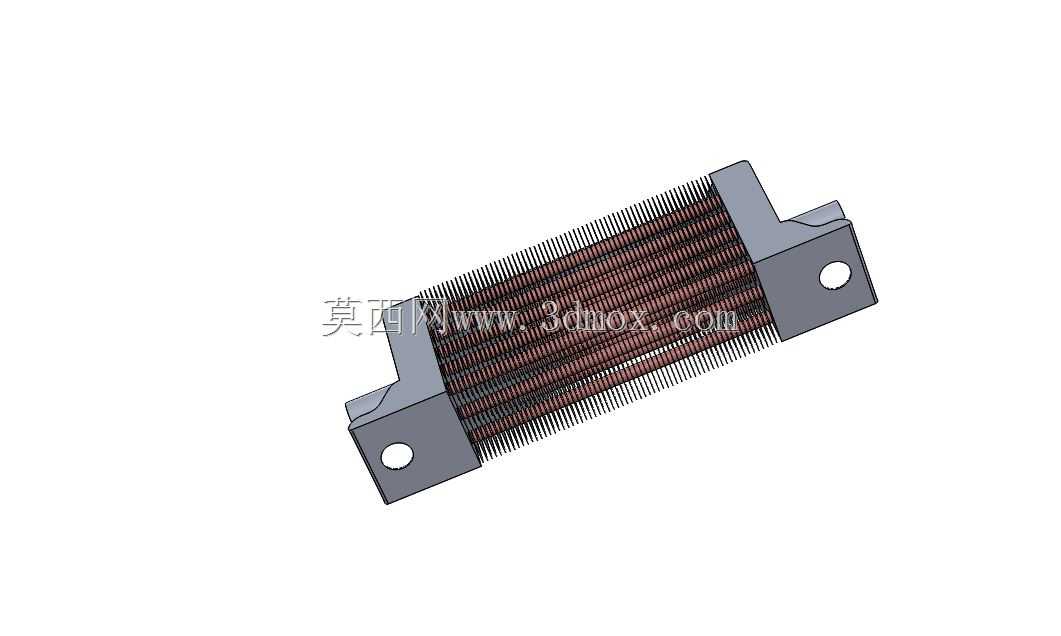

　　从结构设计逻辑来看，芯体区域的密集翅片并非随意堆叠，每一层翅片都和换热管外壁紧密贴合，目的是把空气侧的换热面积大幅拓展——机油侧的对流换热系数通常低于强制风冷侧，扩展翅片相当于在有限体积内补齐两侧换热能力的差值，让整体换热效率匹配发动机额定工况下的热负荷。两端的端盖一方面承担集流腔的作用，把入口接管导入的机油均匀分配到每一根换热管中，避免局部流道流量过低出现散热死角；另一方面也作为芯体管束的定位支撑，把数百根细管的端部密封固定，承受机油循环带来的脉冲压力。端盖外侧伸出的圆柱形油口采用标准通径设计，对接时可选用软管卡箍连接或者硬管法兰对接，接口轴线和芯体长度方向保持同轴，管路走向布置时不用额外做复杂折弯，能减少流道阻力。底部的两个安装支脚从端盖下方向外延伸，支脚面上预留安装孔，孔位间距按照整车安装横梁的标准跨度设定，装配时螺栓穿过孔位锁紧即可，支脚的折弯高度特意留出芯体底部和安装梁之间的间隙，既避免行车振动时翅片和支架发生摩擦磕碰，也能让冷却风从芯体四周均匀穿过，不会被底部梁体遮挡进风面积。

　　做三维建模和选型校核时，需要重点把控几个边界尺寸：首先是芯体的横截面宽厚尺寸，它直接决定迎风面积大小，若布置在车头冷凝器和水箱之间，要预留出和前后模块的间隙，防止翅片被相邻部件挤压变形；两端油口的伸出长度和外径要和配套油管的插入深度匹配，接口中心高要和发动机机体上的油道出口高度对齐，避免软管安装后出现强行弯折造成截流；底部安装孔的孔距、孔径以及支脚离地高度，要和整车安装支架的定位点完全对应，支脚的折弯圆角处不能出现应力集中结构，因为车辆行驶中会持续承受振动载荷，圆角过渡不足容易在长期颠簸后产生焊缝疲劳开裂。芯体部分的翅片片距也需要结合使用场景调整：如果是工程车辆、越野车型这类工作环境粉尘较多的工况，片距会适当放大，减少泥沙、蚊虫堵塞翅片缝隙的概率；如果是乘用车高速巡航为主的场景，可采用更密的翅片排布，在有限安装空间里拉高换热功率。端盖和芯体管束的连接位置在模型里做了完整的密封贴合结构，实际生产中该位置会采用钎焊或者密封垫压装工艺，建模时保留了配合面的台阶余量，方便后续工程图里标注焊接坡口或者密封槽尺寸。油物流道的走向在结构上采用多回程设计，机油从一侧接口进入端盖集流腔后，会分批次流经不同组别的换热管，再经由另一端端盖导流折返，拉长机油在芯体内部的流动路径，让油流和管壁充分接触换热，不会出现短流直接从出口流出的问题。外壳和支脚的材质选型通常匹配导热性能和结构强度需求，芯体管束多用导热效率高的铜合金或者铝合金，端盖和支脚采用钢制或者高强度铝合金，在保证承压能力的同时控制整体重量，不至于给整车增加过多额外负载。整个模型把翅片阵列、管束排布、端盖集流腔、安装支脚、外接油口所有细节都完整还原，结构设计人员可以直接在此基础上调整芯体长度、片距、接口通径来匹配不同马力发动机的散热需求，也能直接导出安装干涉检查数据，在整车舱体布局阶段验证装配可行性，规避实车试制时出现的管路干涉、散热风量不足、安装点位错位这类常见问题。
