ATX中塔Spire202改装台式电脑机箱结构

　　该三维结构围绕标准ATX中塔机箱的改装需求展开，建模对象为台式计算机主机承载壳体，重点处理主板、电源、驱动器、扩展卡与散热部件之间的空间关系。机箱主体采用直立中塔布局，前面板保留光驱位与功能按键区域，侧板设置密集通风孔，底部与后部预留风道边界，使内部硬件在改装后仍能维持稳定安装与维护空间。

　　从实际使用场景看，这类机箱主要面向桌面工作站、家用高性能主机和课程级机械结构评估。整机放置于桌面或地面时，需要兼顾主板托盘的承载刚度、侧板拆装路径、前面板接口操作空间以及后部线缆出线位置。模型中对箱体侧板、前面板、顶部边缘和底部支撑面进行了明确表达，能够用于检查硬件装配干涉，也可作为钣金折弯、孔位布置和散热开孔设计的参考。

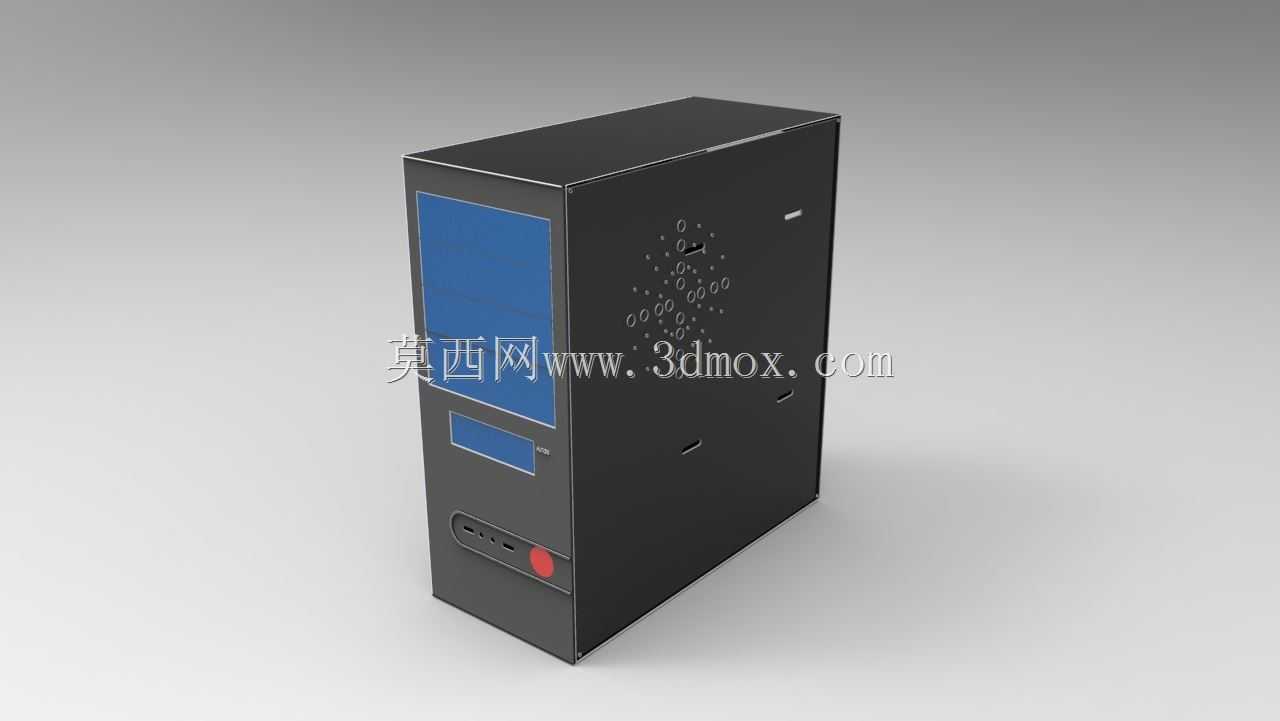

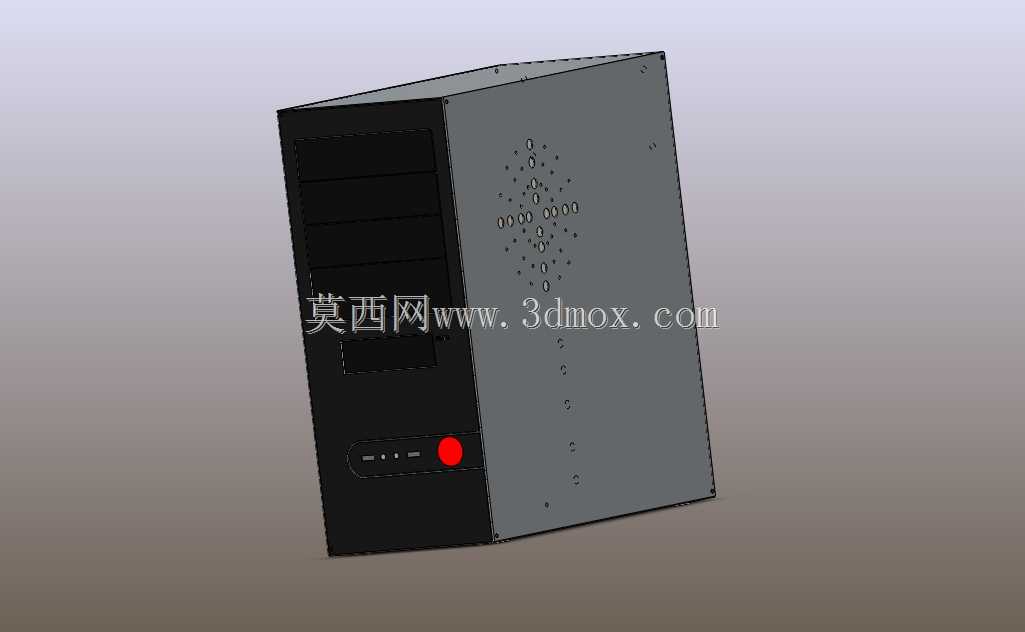

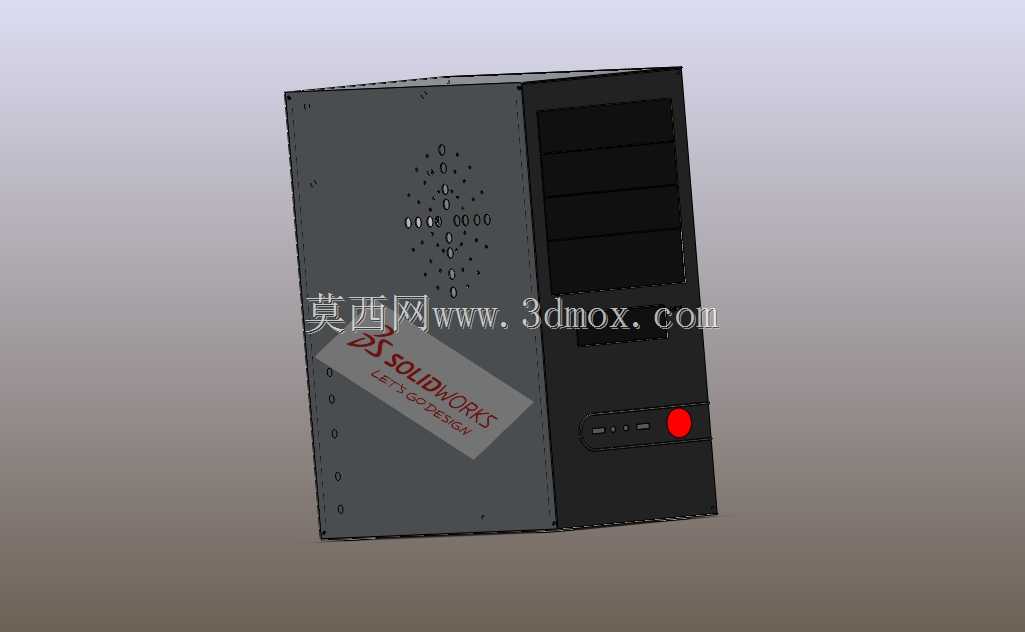

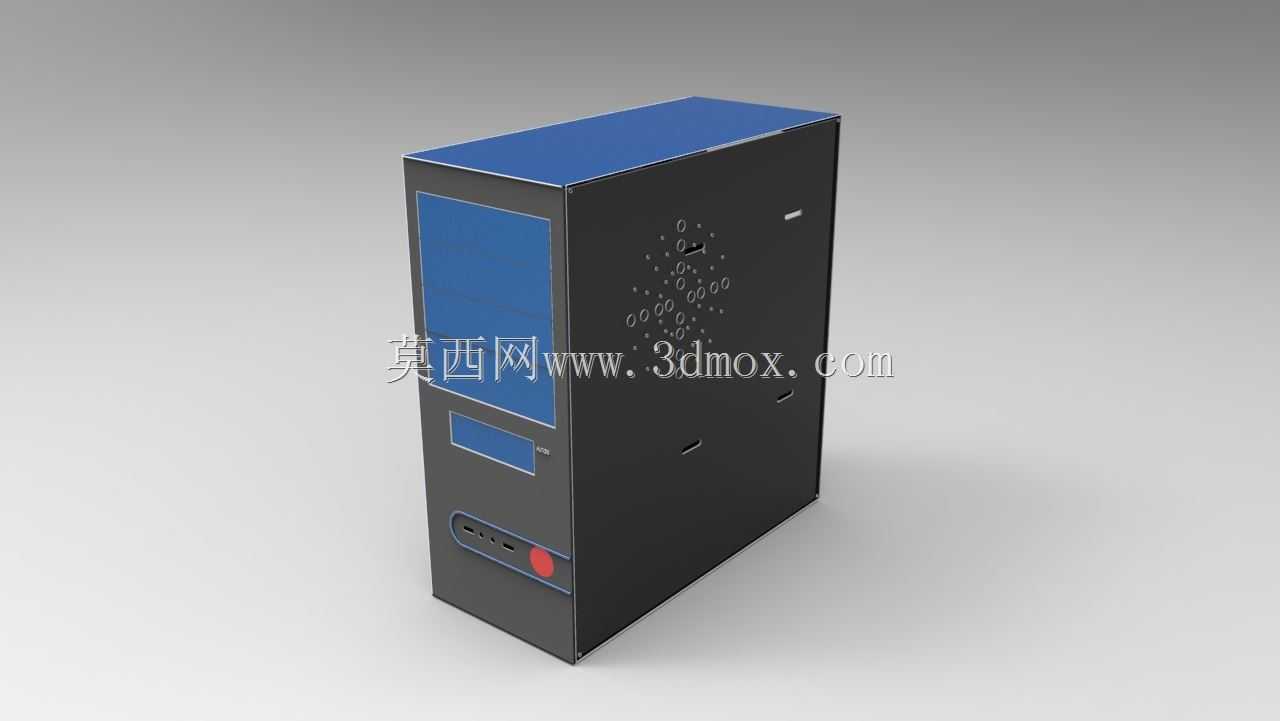

　　结构设计上，机箱内部以主板安装区为核心，向四周分配电源仓、驱动器位、扩展卡槽和空气流通通道。前面板黑色区域对应传统5.25英寸设备安装位，下方布置电源开关、指示灯与接口位置；红色按键特征作为醒目的操作区域，便于用户在低光照环境下识别。侧板大面积点阵开孔并非单纯装饰，其位置对应内部发热元件集中区域，可配合机箱风扇形成从前部或侧部进入、向后部排出的气流路径。

　　改装思路集中在处理器和显卡等高功耗部件的冷却适配。相比原始机箱，改装版本需要重新核对散热器高度、显卡长度、电源深度与线束弯折半径。若使用塔式风冷，侧板内表面到主板CPU安装面之间必须保留足够间隙，避免风扇与侧板接触；若使用独立显卡，需确认显卡末端与前置驱动器仓之间的余量，同时保证显卡下方有进风空间。电源安装区则要考虑模组线插头长度，避免侧板压紧线缆造成异响或通风受阻。

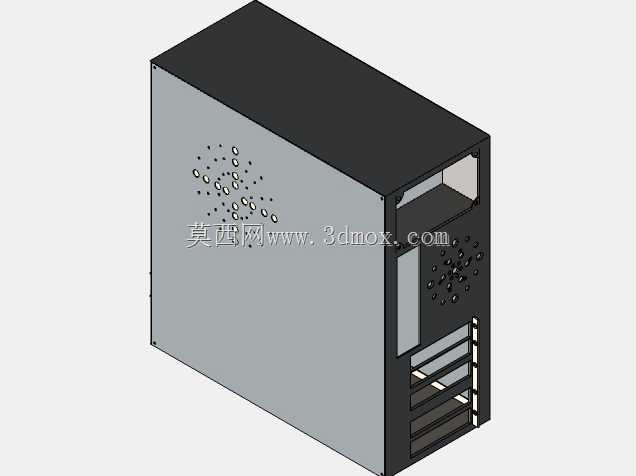

　　外形边界方面，中塔机箱以高度方向换取内部扩展能力，箱体宽度直接限制CPU散热器尺寸，深度决定长显卡和前置风扇的兼容能力，后部开孔需与主板I/O挡板、扩展卡挡片和排风风扇位置对齐。建模时应将主板孔位、电源固定孔、PCI挡片间距、光驱位滑轨和侧板卡扣作为关键约束，不能只建立外观曲面。前面板与箱体框架之间还要保留塑料卡扣或螺钉连接空间，保证装配后缝隙均匀。

　　散热设计不能脱离风道孤立处理。侧板开孔靠近处理器区域时，可增强外部冷空气对CPU散热器的补充；若开孔正对显卡，则能降低显卡表面热堆积。但开孔数量和孔径也要兼顾防尘、电磁屏蔽与板材刚度，过密孔阵可能使侧板在搬运时产生变形，过大开孔则会削弱面板平整度。实际结构中通常通过卷边、折弯边和内部加强梁提高薄板刚性。

　　安装维护层面，机箱需要满足单侧开盖后即可完成内存、显卡和线缆操作的要求。硬盘位与光驱位的排布应避免遮挡主板供电接口，CPU背部开孔区域要对应散热器扣具，方便不拆主板即可更换冷却装置。底部支脚使箱体与支撑面之间形成间隙，有利于电源进气和减少桌面振动传递。前面板按键、指示灯与接口的位置则应符合人体操作习惯，避免用户弯腰寻找或被桌面边缘干涉。

　　该模型的价值在于把外观壳体、内部硬件边界和散热改装需求放在同一装配关系中检查。通过三维结构可以直观看到侧板孔阵与内部热源的对应关系，核对前面板设备位与长显卡的冲突，评估风扇、散热器、电源和线束在封闭箱体内的实际占用。对于结构设计人员而言，这类机箱建模不仅是绘制一个外壳，更是将板件连接、硬件兼容、通风路径和维护操作共同约束到一个可制造、可装配的主机箱体中。
