十三英寸乘用车钢制轮毂结构设计

　　在小型乘用车底盘行走系统的开发流程里，轮毂作为连接轮胎与转向节的核心承载件，其结构合理性直接决定整车行驶的平顺性、制动散热效率以及轮边装配的互换性。本次完成的十三英寸轮辋总成，面向小排量微型代步车的使用场景，这类车型普遍采用13英寸轮胎规格，轮腔内部需要预留鼓式制动器或者小尺寸盘式制动器的安装空间，同时要适配麦弗逊前悬的转向节端面，避免在大转角打方向时轮辐内侧与制动卡钳、减震器筒身发生运动干涉。建模过程中首先从轮辐的受力路径入手，车轮在整车满载工况下，垂直载荷经由轮胎胎圈传递给轮辋的胎圈座，再通过轮辐的多根支撑筋汇聚到中心安装盘，中心孔与轮毂轴头采用间隙配合定位，四周均布的螺栓孔按照车型对应的孔距分布，螺栓孔周边做局部加厚凸台处理，

　　抵消轮胎螺栓预紧时产生的局部压应力，防止长期交变载荷下安装面出现压溃变形。轮辋部分采用深槽式钢制轮辋的典型截面，深槽结构主要服务于轮胎拆装作业，维修人员可以将轮胎胎圈压入槽内，腾出另一侧的装配间隙，无需专用大型设备即可完成轮胎更换，这对于微型车售后维保的低成本需求十分契合。轮辋的胎圈座位置设计有标准的凸峰结构，轮胎充气后胎圈被凸峰轴向限位，车辆高速过弯或者紧急制动时，胎圈不会在轮辋上发生周向滑移，避免动平衡失效引发的方向盘抖动。轮辐的开窗造型没有采用多余的装饰性曲面，每一处镂空都兼顾两个工程目标：其一为制动系统提供散热风道，车辆连续制动时刹车片摩擦产生的热量可以通过轮辐开窗快速散出，降低制动热衰减的概率；

　　其二是在保证结构强度的前提下削减轮边非簧载质量，非簧载质量的降低能够直接提升悬架对路面颠簸的响应速度，让轮胎更贴附地面。设计时反复校核了轮辐内侧的所有边界：在轮胎最大转向角位置，轮辐内壁与卡钳最外点保留足够的安全间隙，同时轮辋的偏距设置匹配原车的轮距参数，不会因为轮距加宽导致轮胎超出翼子板边界，也不会因为偏距过小让轮胎内侧与悬架摆臂发生摩擦。中心安装盘的端面加工预留了平面度要求，装配后轮毂与轴头端面完全贴合，避免车轮高速旋转时出现端面跳动。轮辋的轴向宽度对应适配轮胎的标准断面宽度，胎圈座的直径公差严格匹配轮胎行业的装配规范，既保证充气时胎圈可以顺利滑入到位，又不会因为配合过松导致轮胎慢撒气。针对微型车经常在城乡非铺装路面行驶的工况，

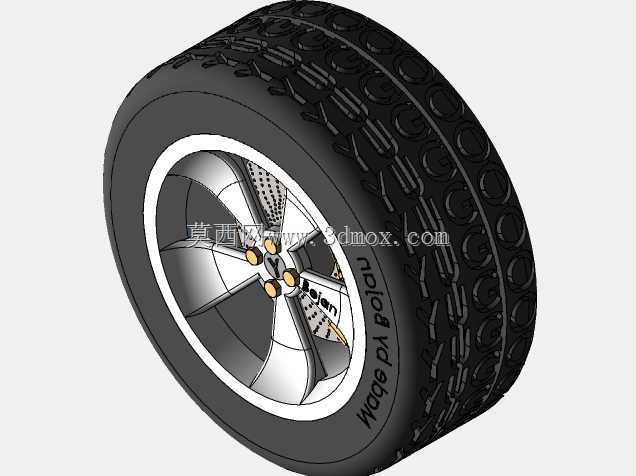

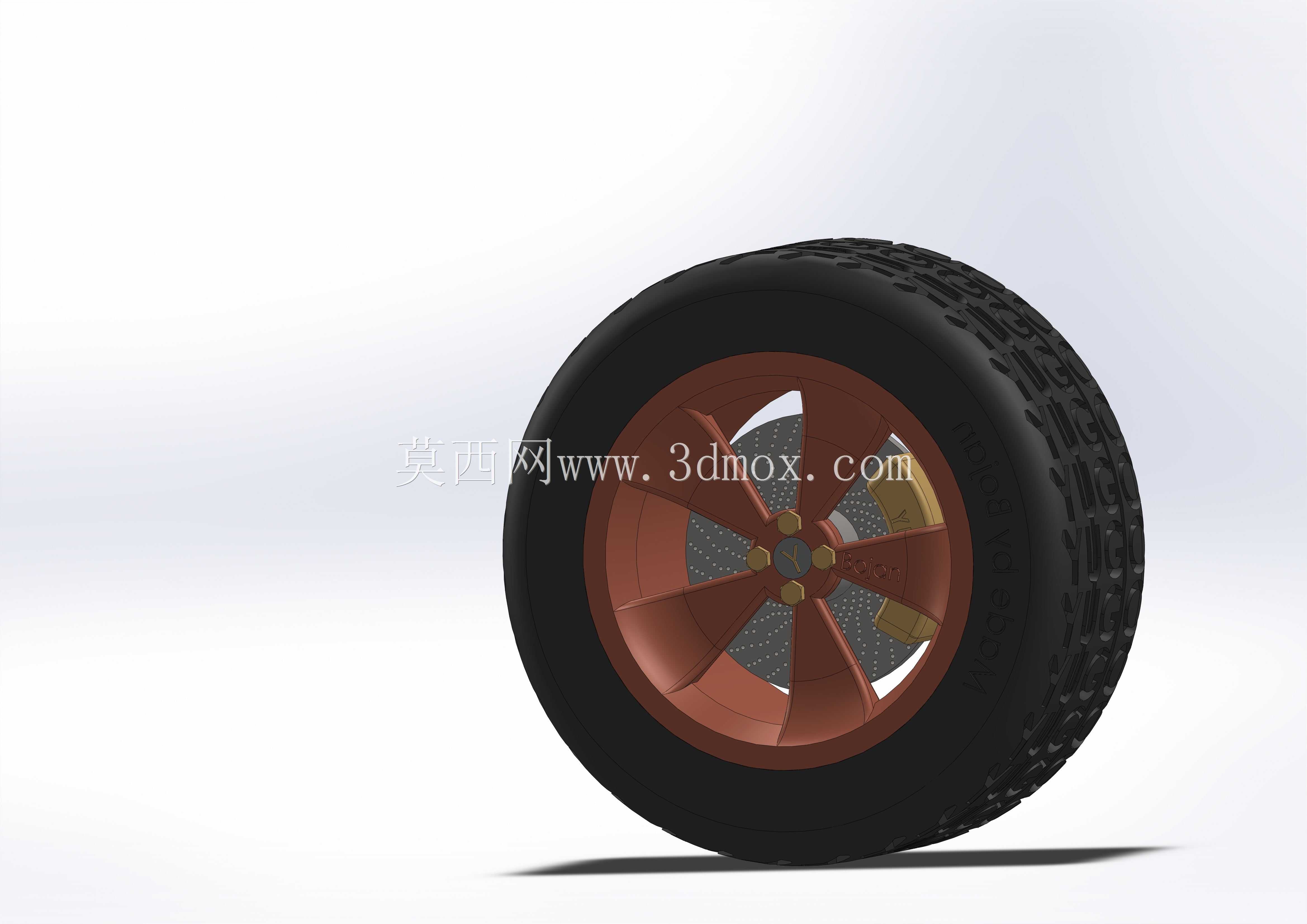

　　轮辐的支撑筋采用变厚度设计，靠近中心盘的根部厚度更大，分散轮边受到的冲击载荷，车辆快速通过坑洼路面时，冲击力从轮缘传递到轮辐根部的过程中被逐步缓释，避免应力集中在筋条根部引发疲劳裂纹。轮缘位置做了卷边强化处理，车辆侧向停靠路肩时，卷边结构可以承受侧向挤压，不会出现轮缘弯折变形导致轮胎脱圈的问题。整个三维模型完整还原了车轮从安装定位、载荷传递到散热、维保操作的全部结构细节，可直接用于微型车轮边系统的装配校核、改装方案验证以及相关零部件的教学演示。
