冲床配套冲压工装工具结构设计

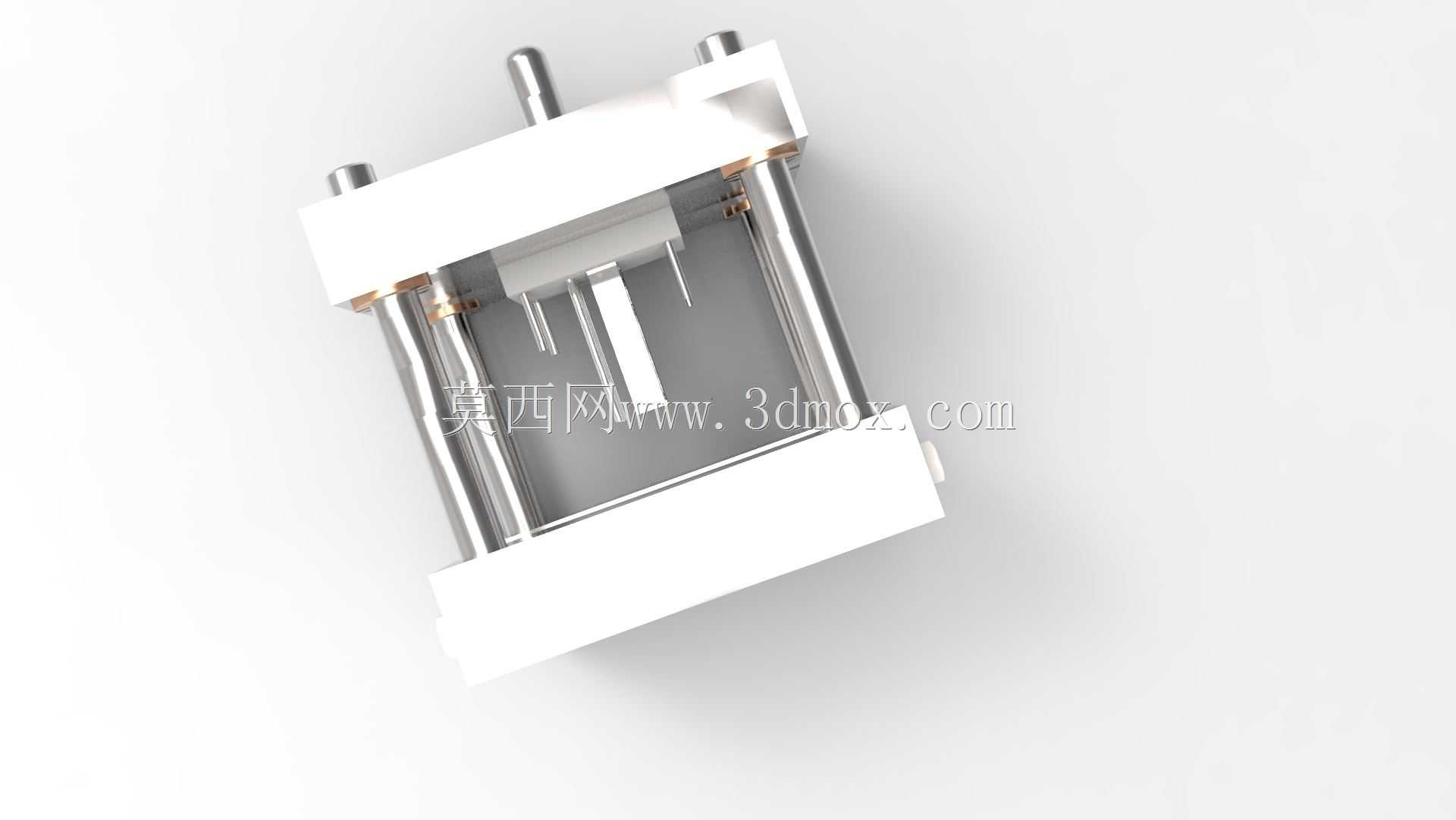

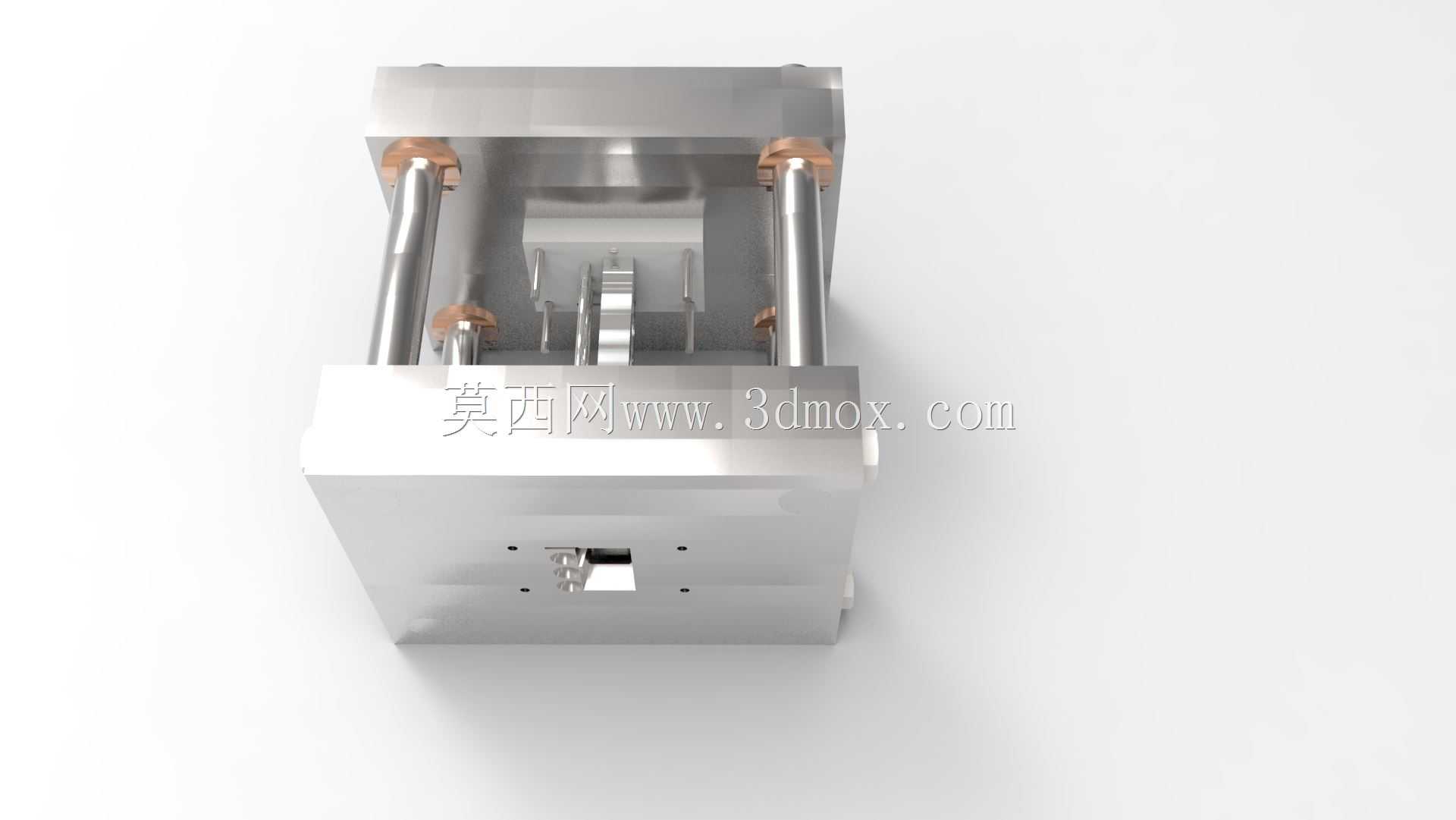

　　这套冲压工具的三维结构，围绕中小型开式冲床的工位改造需求搭建，核心解决薄板类五金件在批量冲裁、浅拉伸工序里的工件定位、冲头导向与模架快速对位问题。从实际产线排布来看，这类工装常布置在冲压车间的单机自动线或者人工上下料工位，适配常规机械式小吨位冲床的滑块安装面与工作台T型槽接口，不需要对主机机身做额外改造，就能完成从裸机到专用冲压工位的转换。

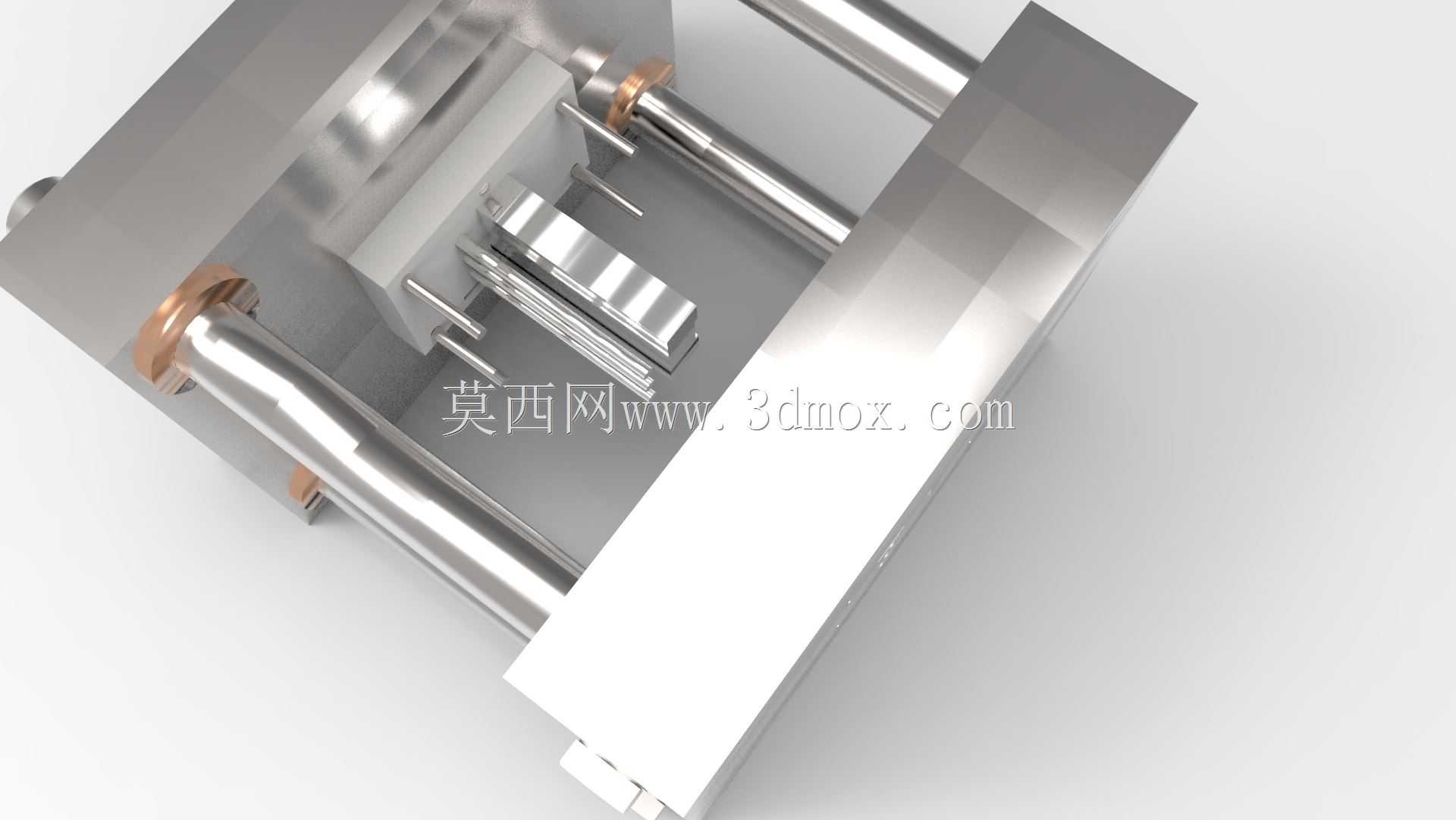

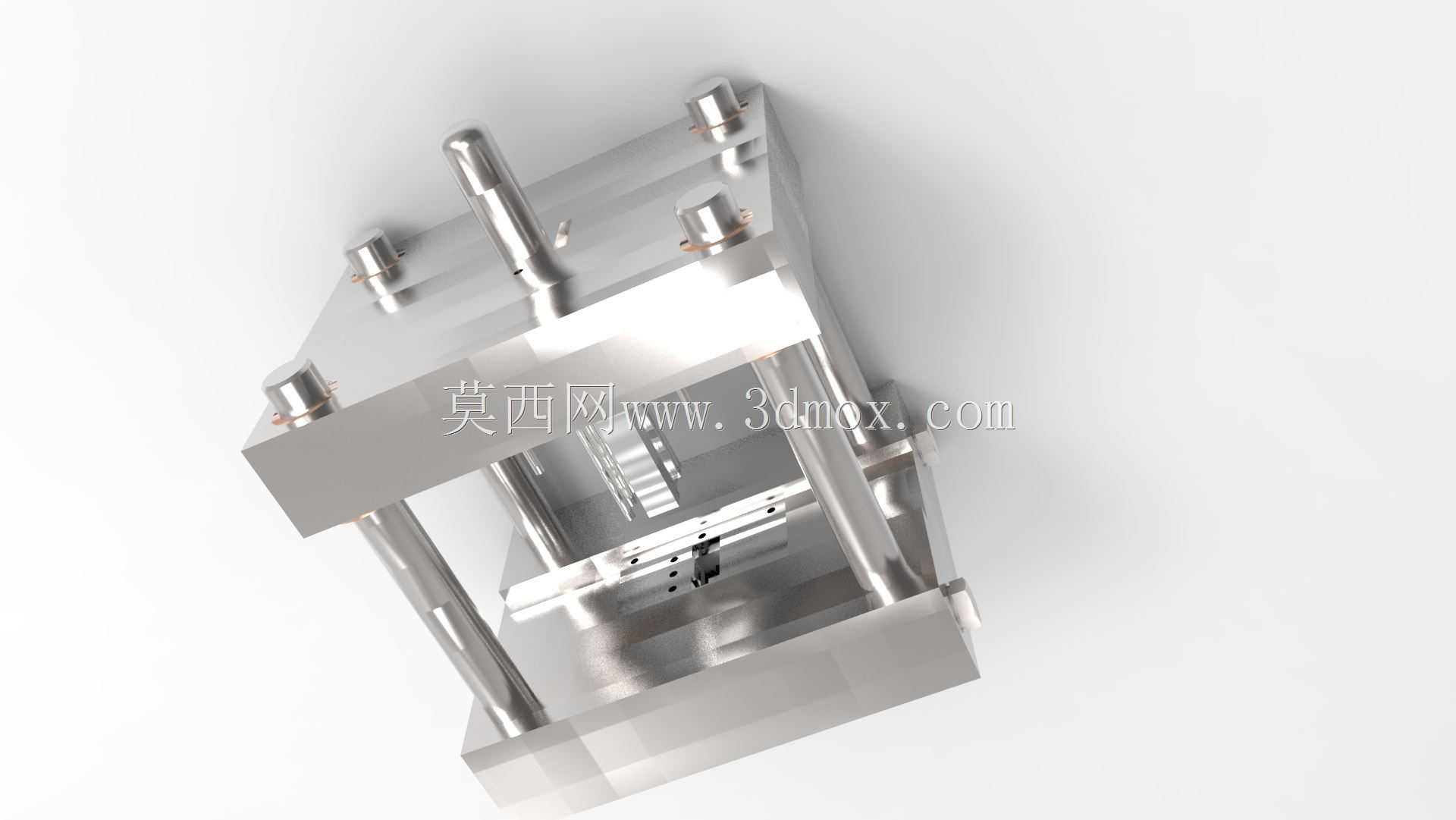

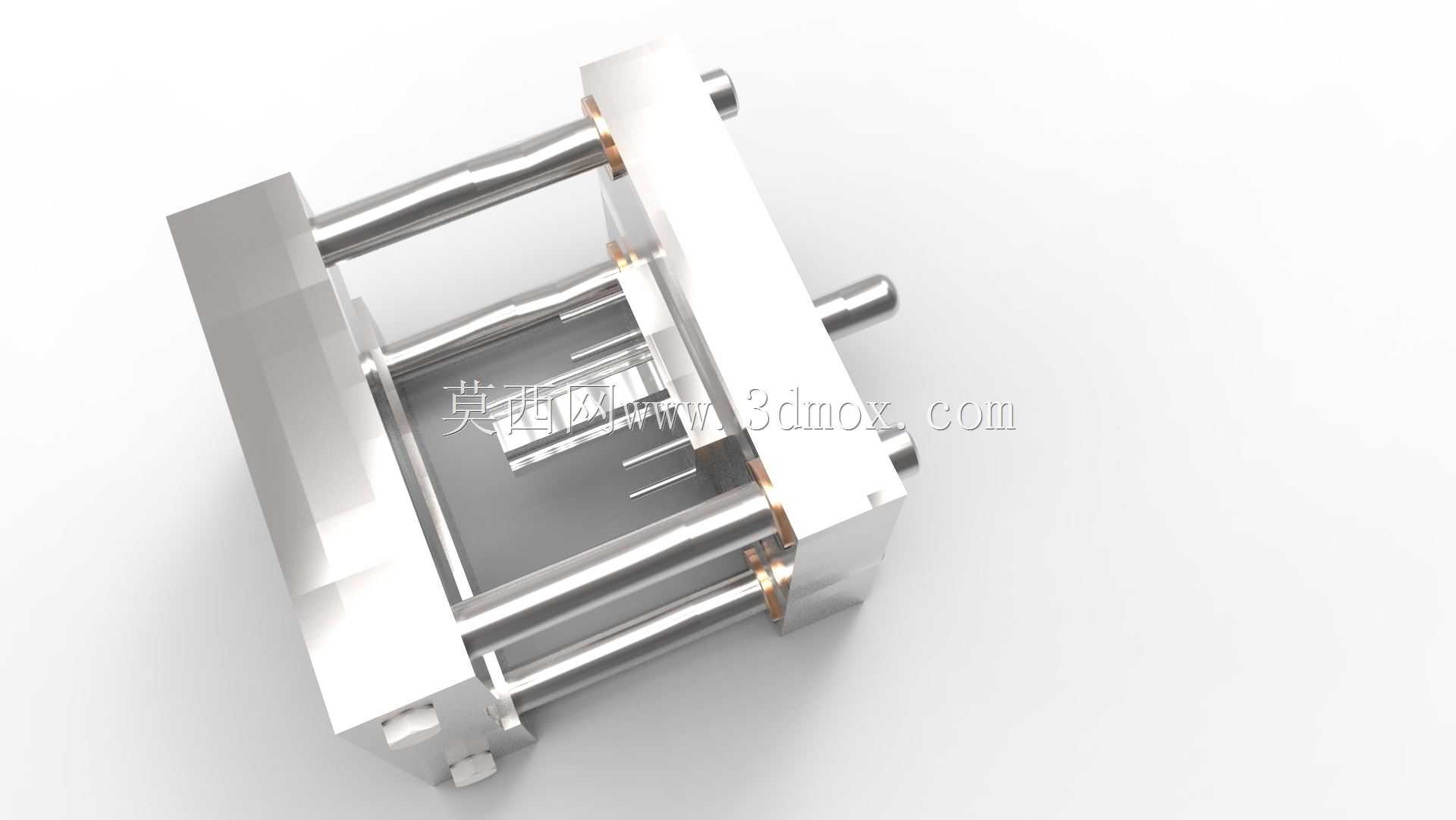

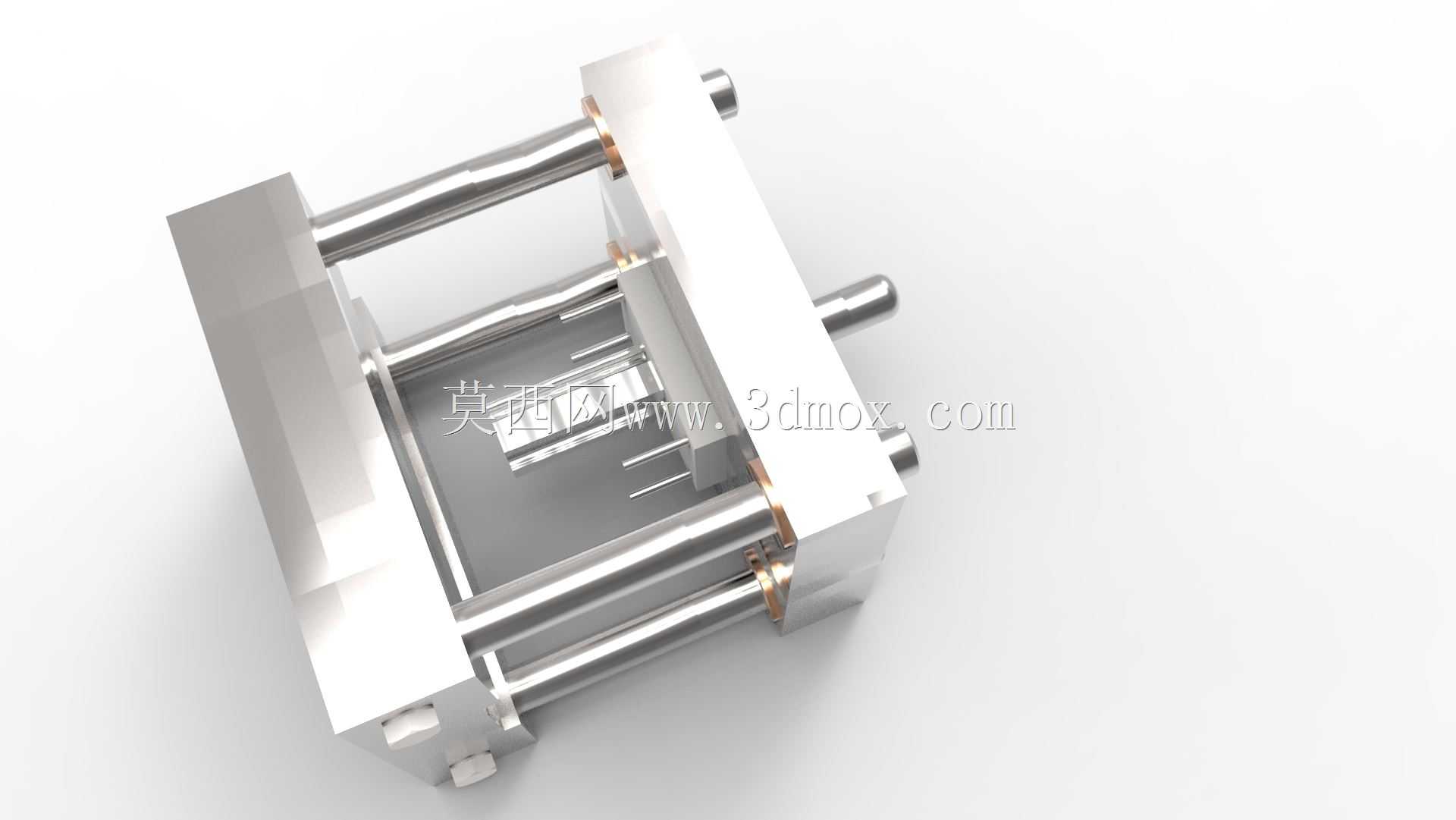

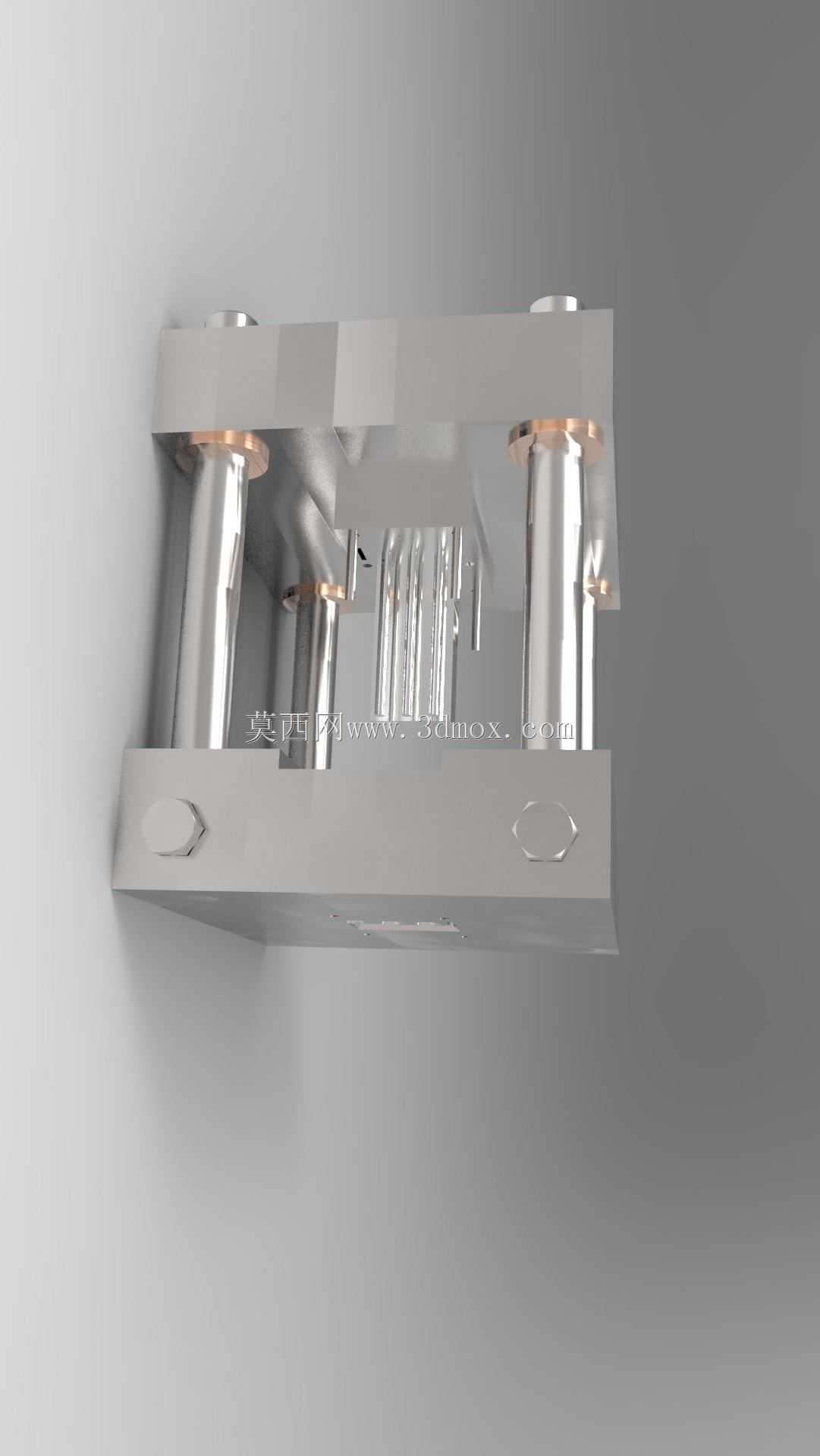

　　结构上最显眼的两根平行镀铬导柱，是整套工装的导向核心，导柱两端配套铜合金衬套，分别固定在上模座与下模座对应位置，冲床滑块下行带动上模座合模时，导柱沿衬套做高精度直线滑动，抵消滑块运行过程中产生的微小横向偏载，保证凸模切入凹模的对位精度控制在微米级，避免冲切过程中出现啃模、毛刺超差的问题。导柱端部设置的限位台阶，能够限制上模座的最大开模行程，防止调试过程中滑块超程脱出导套，引发工装碰撞损坏。

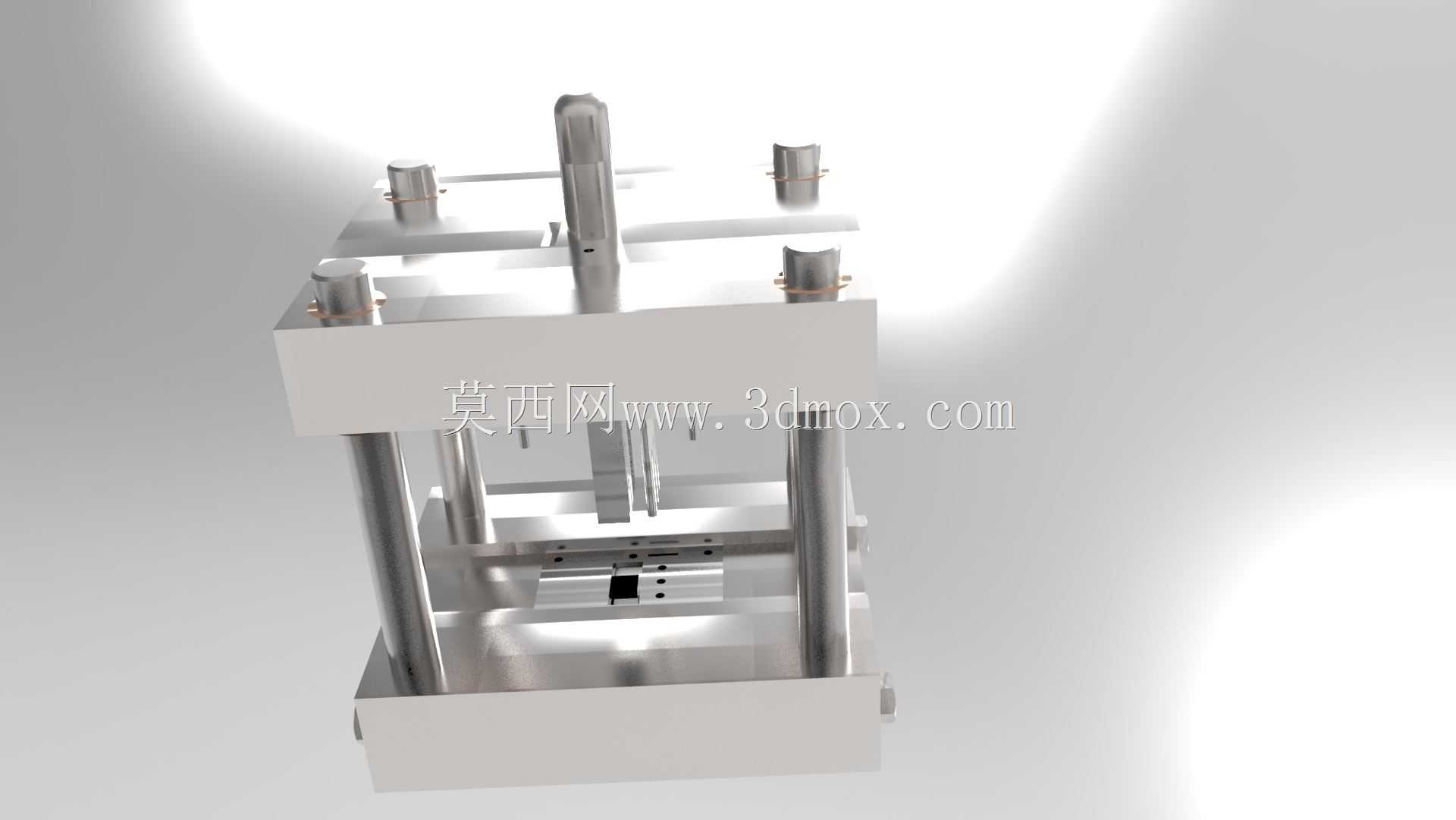

　　工装的工作区域集中在模架中部，凸模固定块采用台阶式压板锁紧结构，更换不同冲切轮廓的凸模时，只需要松开侧面紧固螺钉就能完成拆装，不需要整体拆卸上模座；下方凹模安装座预留了统一的螺栓沉孔，对应不同料厚、不同排样方案的凹模镶块都可以直接互换，小批量多品种生产时，换型时间能压缩到十分钟以内。模架两侧的安装底板做了加厚处理，底面铣削出定位键槽，安装时先将定位键卡入冲床工作台的T型槽基准位，再锁紧压板螺栓，就能保证整套工装的受力中心与冲床滑块的压力中心线重合，避免偏载造成的床身导轨异常磨损。

　　从安装边界尺寸考量，整套工装的闭合高度按照常规小型冲床的装模高度区间设计，开模状态下上下模之间的留隙足够操作人员取放工件，也适配搭配简易送料机时的材料通行空间。导柱的伸出长度经过行程校核，合模到最低点时导柱仍有足够的配合长度留在衬套内，不会出现导向脱开的情况；开模到最高点时，导柱尾端也不会碰撞下模座的安装面。

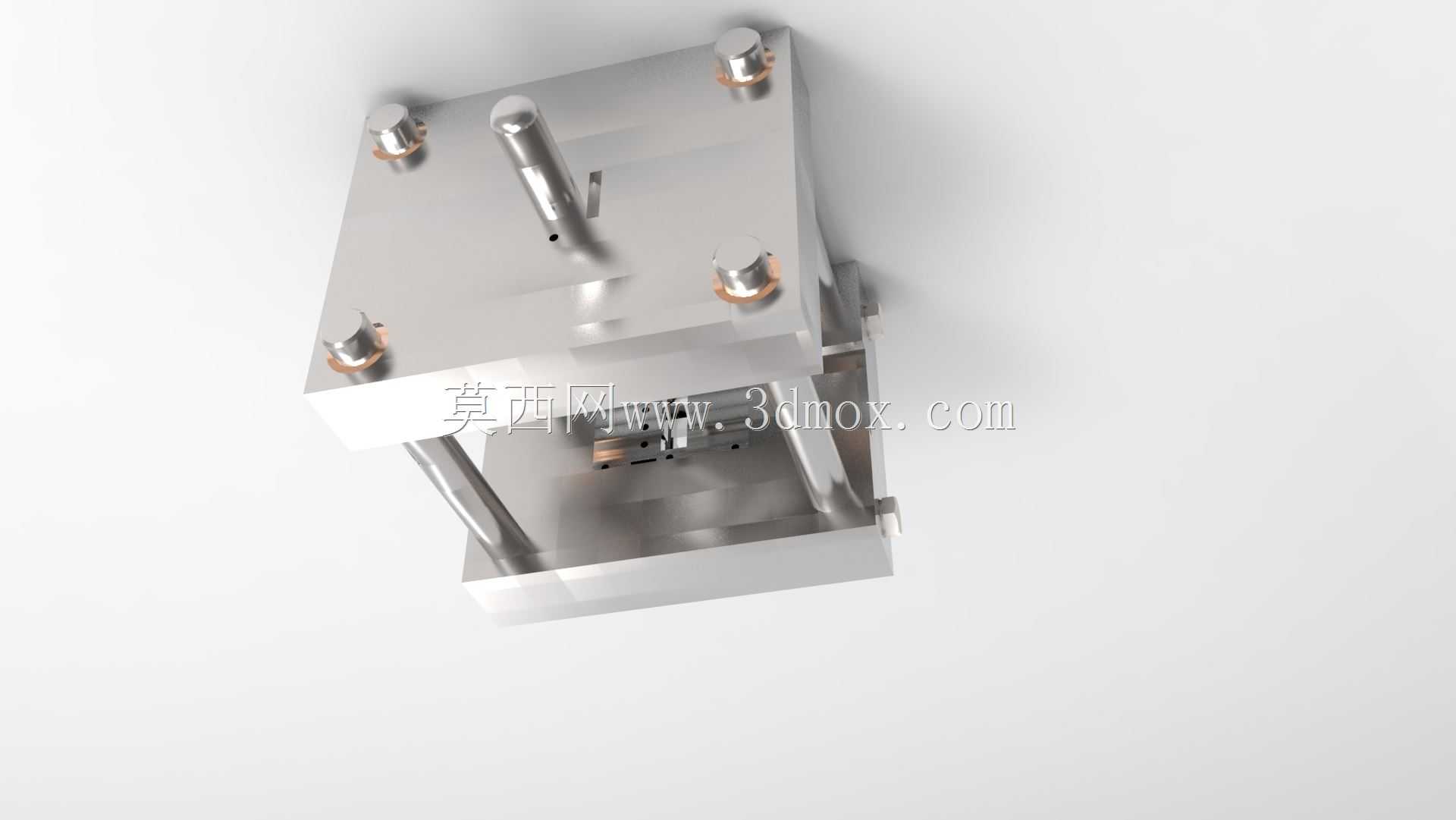

　　设计过程中优先把受力路径做了对称化处理，冲切时的冲裁反力从凹模直接传递到下模座，再均匀分散到冲床工作台面，上模侧的冲击力通过模柄传导至滑块，两侧导柱只承担导向限位作用，不承受主冲裁力，大幅延长导套衬套的磨损寿命。针对冲压过程中产生的细小废料，下模座表面预留了漏料斜槽，冲切下来的边角废料可以顺着斜面滑入设备下方的废料收集槽，不需要人工频繁清理工位。

　　这套结构同时兼顾了手工送料的安全边界，合模区域的外侧没有突出的尖锐零部件，导柱的光滑圆柱面也不会勾挂操作人员的劳保用品，配合冲床自带的光电防护装置，能满足常规冲压作业的安全规范。对于需要加装气动顶料装置的工位，上模座和下模座都预留了标准化的气动元件安装孔位，后续升级自动化生产时，不需要重新加工模架基体，直接固定顶料气缸、送料拨叉就能完成自动化改造。

　　从成型工艺适配性来看，这套工装既可以完成薄钢板、铝板的平面冲裁、冲孔工序，更换对应凸凹模镶块之后，也能完成浅压印、简单折弯的冲压工序，模架本身的刚性足以覆盖普通小型五金件的成型冲压力需求，不需要额外增加加固支撑结构。
