流线型尖头操作手柄握持操作构件

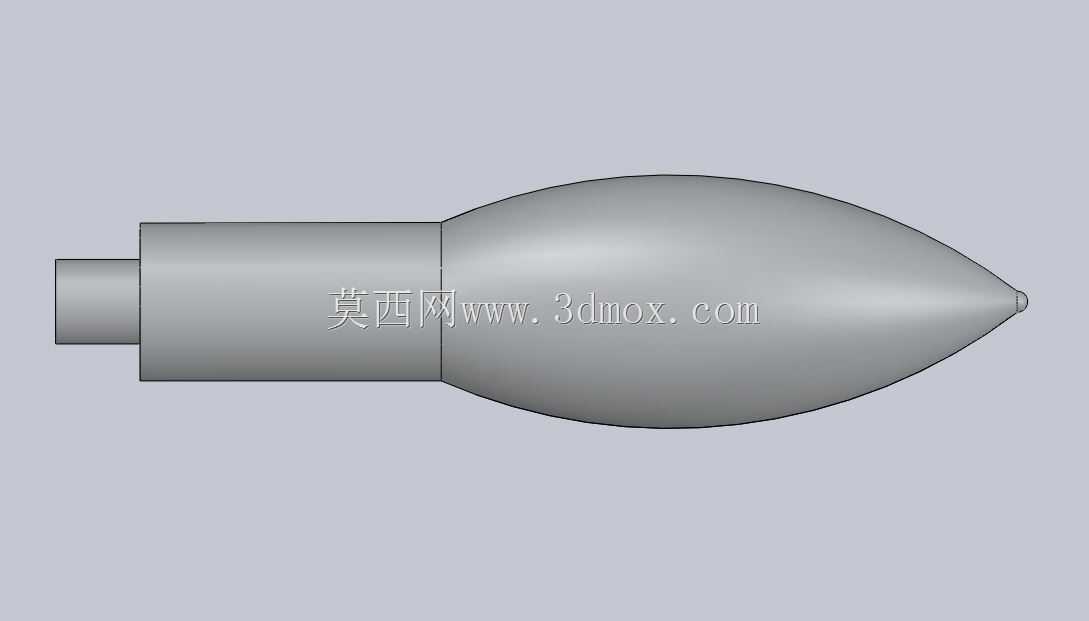

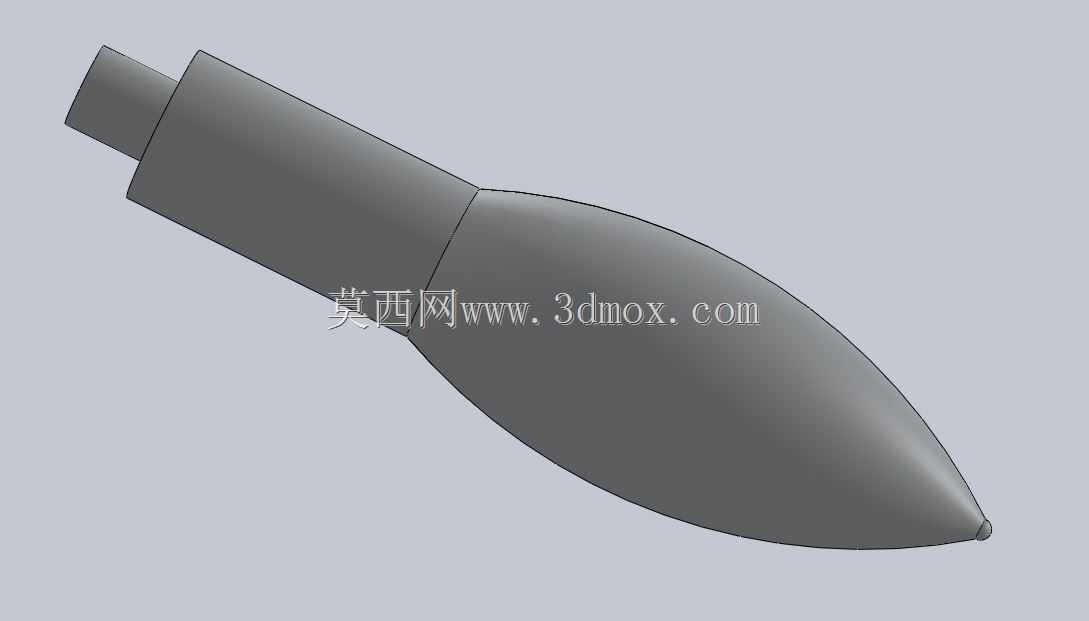

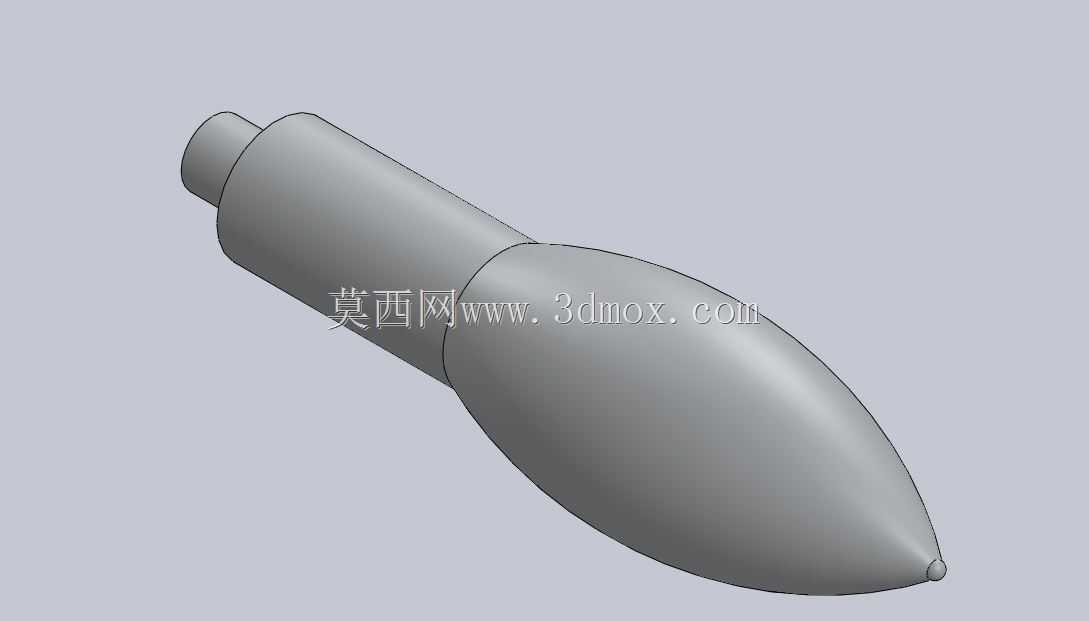

　　该构件属于手动操作机构的外露握持执行部件，整体采用回转体构型，从左端的小直径安装轴段开始，依次设置环形定位轴肩、圆柱握持基体、平滑过渡的椭球流线膨大段，最终收束为带微小端头凸点的尖锐头部，整条外轮廓无突兀棱角，所有曲面衔接处均做连续相切处理，在三维建模过程中可通过多段回转草图定义母线后执行旋转特征生成主体，再对端部小凸台做补充拉伸与圆角处理即可完成全参数化建模，后续修改各段直径、过渡段长度、尖头锥度参数时无需重构特征，可快速适配不同操作力需求的机型。

　　从实际设备应用场景来看，这类长柄流线操作件常见于小型工装夹具的锁紧操纵端、台式检测设备的调节拨杆、专用试验台的手动进给操控位，也可作为便携机具的握持操作端头使用：操作人员握持中部膨大的椭球段时，曲面弧度可自然贴合掌心弧度，相比等直径直柄，接触面积更大，单位面积承压更低，长时间连续扳动、推拉操作时不易产生局部压痕与握持疲劳；左端的小直径轴段用于插入配套设备的安装孔位，轴肩端面可作为轴向安装定位面，装配时轴段穿入支座孔后可通过销孔、顶丝或者端部螺纹完成周向与轴向固定，安装边界仅需在设备面板侧预留对应轴径的通孔与轴肩贴合平面，外部伸出的握持段周边预留不小于构件最大外径的操作空间，避免扳动过程中与周边管线、相邻操作件发生运动干涉。

　　结构设计层面，尖头收束的构型并非仅做外观处理：当该操作件作为顶紧、对位构件使用时，尖端可嵌入工件的定位凹坑完成初对位，微小端头凸点可避免尖端完全顶死在贴合面时出现应力集中刮伤工件表面；中部的流线膨大段同时承担配重与握持限位作用，操作时手部不会沿杆体轴向滑脱，向后拉动时掌根可抵在膨大段后侧曲面，向前推送时指腹可贴合前侧收束曲面，推、拉、旋转三个方向的操作施力都能获得稳定的受力支撑。构件整体无复杂侧凹、无内部异形腔，既可以采用圆钢直接车削加工成型，也可采用工程塑料注塑批量生产，金属材质方案适合需要承受较大操作扭矩、频繁承受冲击载荷的工业工装场景，塑料材质方案适合手持便携设备、对绝缘与轻量化有要求的检测仪器场景。

　　建模过程中需重点管控几处公差配合逻辑：左端安装轴段与设备安装孔采用间隙配合时轴径公差取h7即可，若需要手柄随轴同步转动传递扭矩，可在轴段加工扁位或者横向销孔；轴肩的端面垂直度需控制在0.05mm以内，避免锁紧后手柄出现歪斜；外表面所有回转面的同轴度需管控在0.1mm范围内，高速旋转操作场景下可降低动平衡偏差，减少转动时的抖动；流线过渡曲面的表面粗糙度在握持区域可处理至Ra1.6，既避免毛刺划手，也无需过度抛光增加加工成本。在整机布局校核时，需模拟手柄从初始位置到最大操作行程的全路径扫掠空间，确认尖头端部在运动极限位置不会触碰设备内部的元器件、传动件，同时操作人员的手部在全行程中都不会被周边结构夹挤，这类构件虽然属于整机中的小型操作零件，但握持手感、操作行程边界、安装固定可靠性会直接影响整机的人机交互体验，建模阶段将各段尺寸参数化预留调整余量，后续针对不同机型改型时仅需更新草图母线尺寸即可快速衍生出不同长度、不同握持粗细的系列化操作件，无需重新开展整体结构设计。
