肉类加工设备多孔法兰式端盖结构

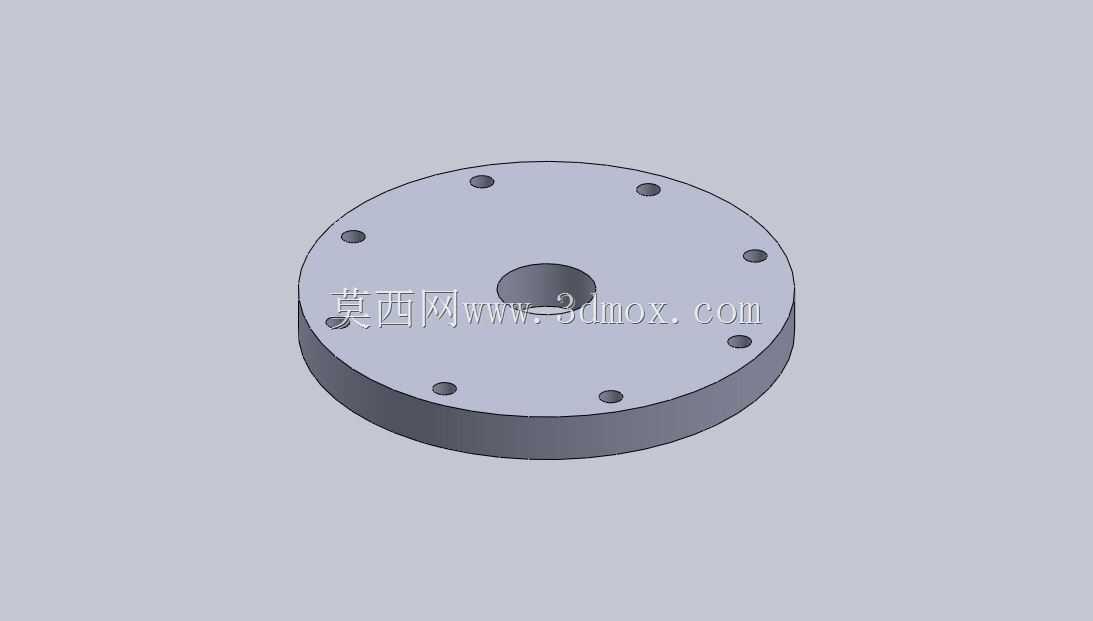

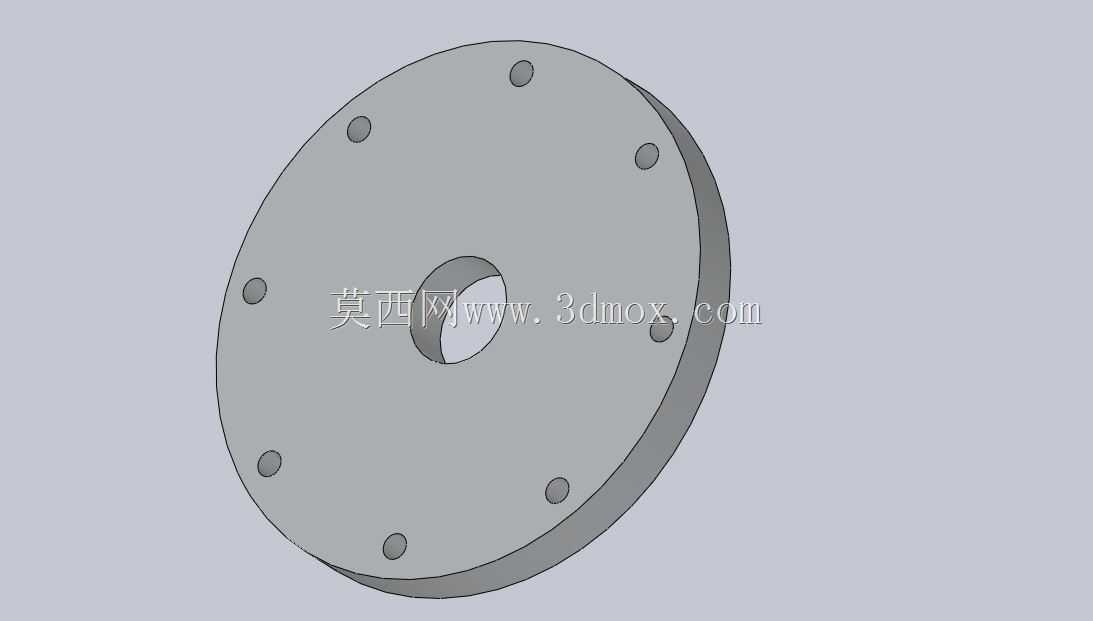

　　该圆盘类端盖构件主要面向肉类加工生产线中的旋转腔体、绞制筒体以及物料输送壳体的端部封挡场景，在肉制品预处理环节中，这类盖板常作为绞肉机、搅拌罐体或者肉类覆压设备的端面承压件使用，承担轴向定位、腔体封闭以及外部护罩安装基准的作用。从结构形态来看，零件整体为等厚度圆盘构型，中心开设大直径通孔，盘面沿同一圆周均匀分布多个小型贯通孔，外缘为连续圆柱面，没有额外的凸台、加强筋或者异形翻边，属于典型的盘类法兰端盖零件。

　　实际产线布置时，该端盖的安装边界需要优先匹配筒体端部的止口尺寸：圆盘外圆直接贴合设备壳体的端面定位环，中心大孔需要避让内部旋转轴、绞龙芯轴或者物料推送通道，不能和运动部件发生径向干涉；盘面上周向排布的小孔为紧固件穿装孔，孔位的分度圆直径、孔数以及孔径需要和筒体法兰端的螺纹孔一一对应，装配时螺栓从盖板外侧穿入后锁紧在壳体端面上，依靠端面压紧力实现密封和固定。建模过程中首先绘制圆盘的外轮廓草图，以中心原点为基准拉伸生成基础盘体，随后在中心位置切除大直径通孔，再按照圆周阵列的方式生成所有安装小孔，孔位阵列的数量和角度需要严格对应配对法兰的孔系布局，避免出现装配错位。

　　从功能特性角度分析，这类平板式端盖的受力形式以轴向均布压力和螺栓预紧力为主，盘面不需要承受较大的径向弯矩，因此采用等厚度圆盘结构即可满足刚性需求，省去多余的加厚凸台可以降低零件整体重量，同时减少切削加工的材料去除量。中心通孔的设计并非单纯的减重结构，在肉类加工设备中，该通孔可以作为主轴穿过的避让通道，也可作为物料进出、清洗流体通入的接口，当设备完成批次肉类加工后，操作人员可以拆开端盖对腔体内部的残留肉料进行冲洗，多孔的排布方式也让端盖在锁紧后各处压紧力均匀分布，避免局部密封不严出现肉料渗漏的问题。

　　结构设计阶段需要重点管控几个尺寸边界：首先是圆盘的总外径，该尺寸决定了端盖能够覆盖的壳体端面范围，外径过小会导致密封面压合宽度不足，外径过大则会和周边的机架护板、输送料槽发生空间干涉；其次是盘体的厚度，厚度需要匹配紧固件的规格以及腔体内的工作压力，若厚度偏薄，螺栓锁紧后盘面容易出现翘曲变形，尤其是肉类搅拌过程中腔体内存在物料挤压的脉动载荷，薄板端盖会在交变载荷下出现密封面缝隙；中心孔的直径需要和内部轴系的护套尺寸匹配，孔壁和转轴之间要预留足够的密封件安装空间，通常会在中心孔位置配套安装油封或者密封圈，防止肉糜、油脂从轴孔间隙溢出。

　　周向小孔的设计也需要结合装配工艺考量，孔的数量通常根据端盖的外径大小选取，小孔沿分度圆均匀排布后，每个螺栓承担的压紧载荷基本一致，装配时按照对角顺序分次拧紧螺栓，可以让盘面平行压合在壳体端面上，不会出现单侧偏压导致的密封间隙。零件的材料选型多采用食品级不锈钢或者经过表面防腐处理的碳钢，适配肉类加工场景中频繁水洗、接触油脂和弱腐蚀性清洗剂的使用环境，圆盘的两个端面都需要进行精加工，保证平面度满足密封要求，外圆和中心孔的同轴度公差需要控制在合理范围内，避免端盖安装后出现偏心，导致内部旋转部件和孔壁发生摩擦。

　　在整机布局中，该端盖属于设备的端部易拆构件，不需要和主机架焊接固定，全部依靠螺栓连接，日常维护时可以快速拆卸，露出腔体内部的绞龙、刀片等核心工作部件，方便操作人员清理残留物料、更换磨损刀具。相较于带复杂加强结构的异形端盖，这种纯圆盘多孔构型的加工工艺性更好，既可以通过钢板切割后车削端面完成加工，也可以采用铸造毛坯后一次性车削成型，制造成本更低，备件替换时不需要定制复杂的工装，只要孔系位置匹配即可快速完成换装，能够很好适配肉类加工车间连续生产、频繁拆洗的使用需求。建模时盘体所有棱边都做了微小倒角处理，避免装配和清洗过程中尖锐边角划伤操作人员，同时也减少边角处残留肉料的清洁死角，符合食品加工设备的卫生设计要求。
