肉类加工多孔筛盘式切肉刀盘结构

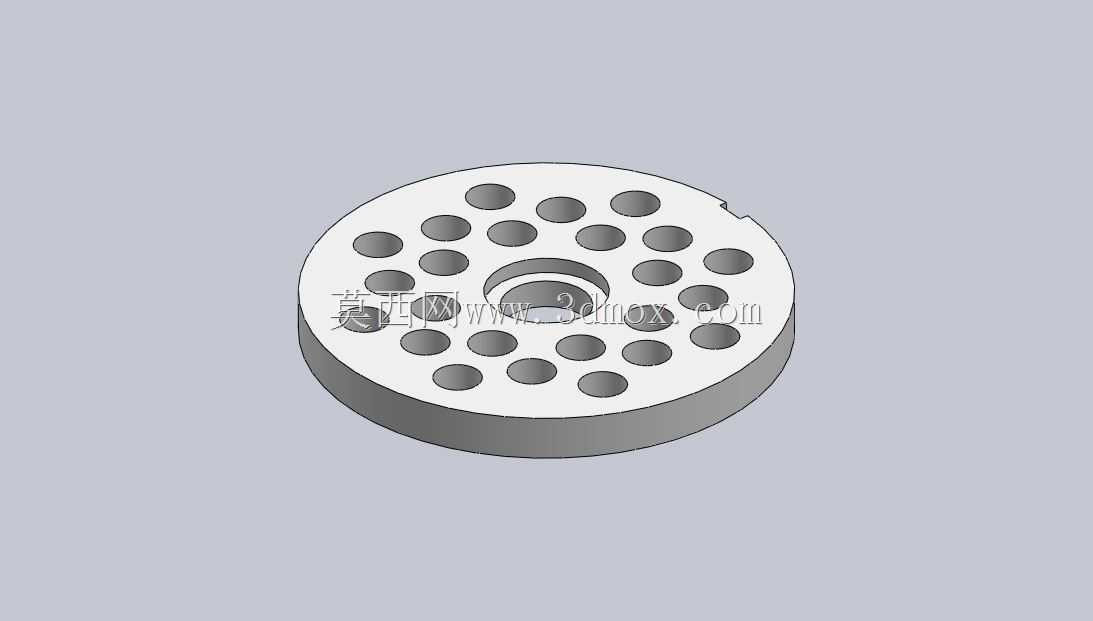

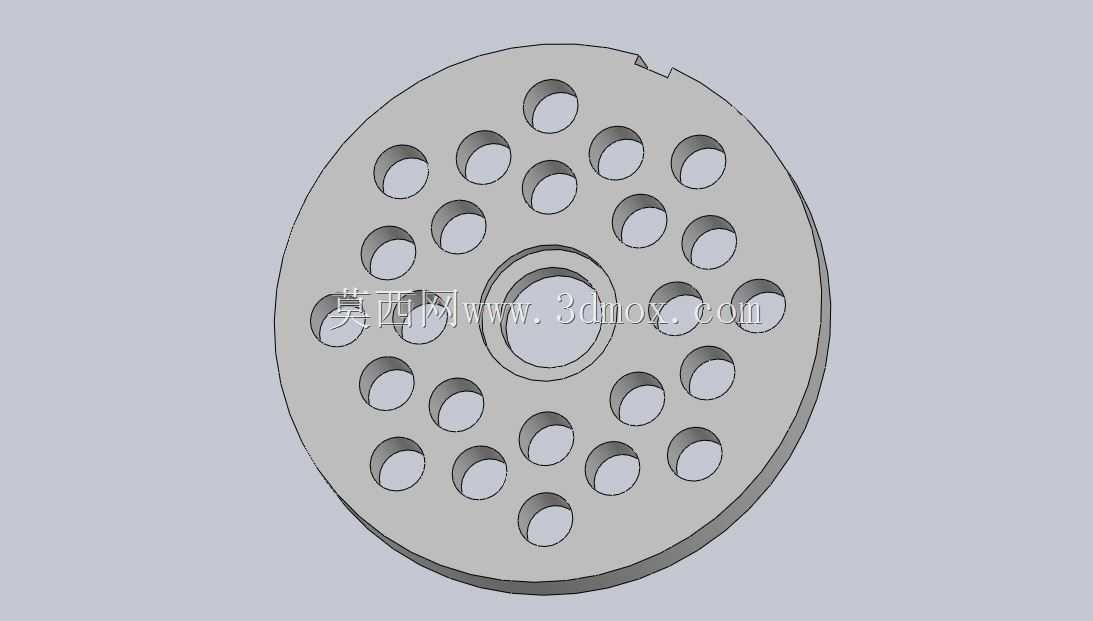

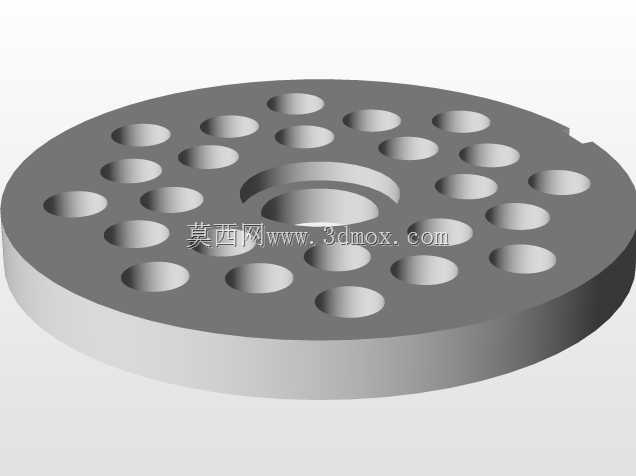

　　该零件属于肉类加工设备中与物料直接接触的盘状功能件，整体呈现为带中心通孔的厚圆盘结构，盘面按多圈环形阵列布置大量圆形贯通孔，外缘一侧设置小缺口，用于装配定位或与机架止口配合。此类盘件常见于绞肉、切肉、挤送、筛分或成型工位，既可以作为物料通过孔板，也可与旋转刀具、送料螺杆配合完成肉料的约束、切断和排出。

　　从使用场景看，肉类加工生产线对接触件的要求并不只停留在外形成型。鲜肉在低温状态下具有黏性、纤维拉扯和局部结块特征，物料进入工作腔后，需要依靠螺杆推送形成稳定压力，再通过盘面孔洞进行限流和整形。孔位分布直接影响肉料通过阻力、出料均匀性以及刀具负载。若孔距过小，盘面有效强度下降，清洗时也容易形成死角；若孔距过大，则单位面积通流能力不足，容易造成物料回流、堵塞和温升。该模型采用多圈均布孔阵，中心区域保留较大安装孔，外圈孔与外圆之间保留连续承载边带，这种布置兼顾通流面积、盘体刚性和刀具支撑面。

　　结构设计上，圆盘厚度并非随意取值。肉类挤送过程中，盘面承受轴向压力，孔桥位置还要承受剪切和弯曲交变载荷，因此盘厚需要与孔径、孔间距及外圈支撑宽度匹配。中心大孔用于穿过主轴或与送料组件配合，孔周形成明显的环形实体区域，可提高装配位置的刚度，避免锁紧后盘面翘曲。外缘缺口虽然尺寸不大，但在装配逻辑上很关键，它能够限制盘件周向转动，使孔板在承受肉料反作用力时保持固定姿态；若缺少该定位特征，盘件可能随物料摩擦发生微动，导致刀口间隙变化。

　　盘面孔洞采用规则阵列，有利于加工和检验。实际制造中，这类零件多选用易切削、耐腐蚀、可热处理强化的金属材料，孔壁与端面需要控制毛刺和圆角，避免肉料纤维挂附。与刀具贴合的端面应保证平面度，孔口边缘不能有塌边，否则切断质量会下降，长期使用后还会出现筋膜缠绕。模型中孔位呈多层环形排列，相邻孔之间保留近似等宽筋带，这种方式比随机布孔更便于数控加工，也有利于在热处理后控制变形。

　　安装边界方面，盘件外径决定其与加工腔内壁的配合范围，外圆通常作为径向定位基准；厚度方向则受压盖、锁紧螺母或机壳端面约束。中心孔尺寸需要与主轴、套筒或送料螺杆端部保持同轴，若同轴度偏差较大，盘面孔阵会相对刀具旋转中心偏移，造成部分孔位剪切间隙不均。外缘缺口的角度位置和宽度应与机架定位销或止动块对应，装配时不能仅靠夹紧摩擦力承担扭矩。盘件两侧端面应留出可靠压紧面，避免把压紧力作用在孔口薄弱区域。

　　从功能特性分析，多孔盘并不是简单的钻孔板。它在设备中承担三个作用：第一，通过孔径限制肉料出料粒度，使物料在压力作用下形成规则柱状流；第二，为旋转切刀提供固定支撑面，让刀具在孔口附近完成剪切；第三，利用盘体刚性稳定工作腔压力，减少螺杆推送时的脉动。孔阵越靠近外圈，线速度越高，剪切动作越频繁；靠近中心的孔位线速度较低，但承担物料汇聚和过渡作用。因此中心区域保留实体环、外圈布置密集孔位，是符合肉类加工受力和流动规律的处理方式。

　　建模时应重点控制盘体基准、孔阵关系和装配缺口。外圆、端面和中心孔适合作为主要建模基准，孔特征可通过圆周阵列生成，并在阵列后检查孔桥最小宽度。对于需要后续工程出图的场景，应标注外径、盘厚、中心孔直径、孔径、孔数、孔阵分布圆直径、缺口位置以及端面粗糙度要求。若用于仿真，可进一步关注孔桥应力、盘面受压紧贴情况和物料通过阻力；若用于加工，则需明确孔口倒角、端面磨削和清洗圆角，避免在食品机械使用中形成卫生死角。整体结构简洁，但对尺寸一致性、表面质量和装配定位的要求较高，是肉类加工设备中典型的高接触、高负载功能盘件。
