这套夹持机械臂采用齿轮啮合与多组平行连杆组合的联动方案,核心目的是在单动力输入条件下实现两侧夹爪的同步开合,避免双驱动夹持端常见的动作不同步、夹持力偏载问题。从结构布局来看,底部设置一体式安装基座,基座预留两组固定安装孔位,可直接通过螺栓锁紧在流水线工位支架、移动AGV搭载平台或者小型自动化设备的执行端法兰面上,基座底面为平整加工面,安装时不需要额外配做调平垫片,只要对接安装面的平面度控制在常规机械加工公差范围内即可保证整机运行的同轴度要求。

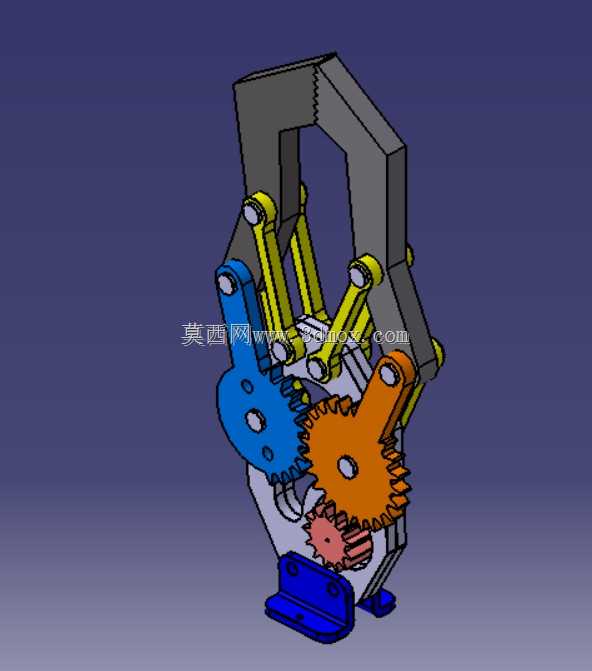

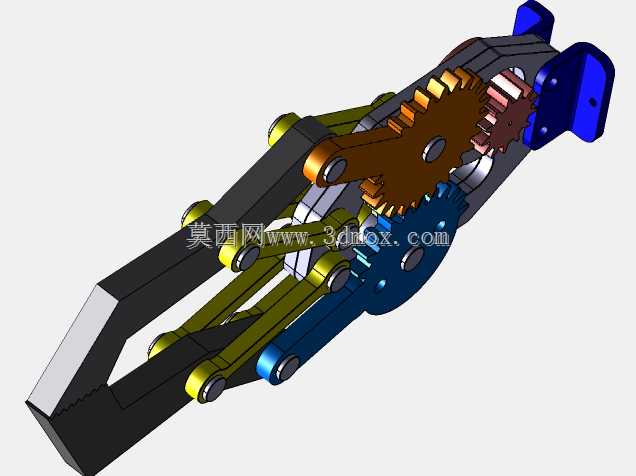

夹爪的开合动力由底部输入齿轮传入,三级相互啮合的传动齿轮分别带动左右两侧的摆臂转动,摆臂与上方的夹持框架之间通过四组对称布置的黄色连杆形成平行四边形传动链,这种结构的优势在于夹爪开合过程中,上端夹持工作面始终保持近似平行的姿态,不会像单转轴摆爪那样在开合行程中出现夹面角度偏转,针对规则方形工件、盒装物料、规整零部件的夹持适配性更强,不会因为夹面倾斜导致工件被挤飞或者夹持对位偏移。
实际产线应用场景里,这类小型夹持臂可以部署在3C电子零部件分拣工位,用来抓取重量在额定负载内的小型壳体、散热组件;也可以安装在教学实训机器人的末端,作为机械原理演示的执行机构,直观展示齿轮传动比、连杆死点位置、联动夹持的运动逻辑;在轻工包装工位,它还可以完成盒装产品的转运、码垛辅助动作,相比气动夹爪,这套纯机械联动的结构不需要布置多路气管,也不会因为气压波动出现夹持力不稳定的情况,只要输入端搭配一台小扭矩舵机或者减速电机,就可以精准控制开合行程。
设计思路上,整套机构没有采用复杂的导轨滑块导向,全部转动副都采用销轴铰接,加工零件以板材线切割、钣金折弯或者3D打印成型为主,不需要高精度的磨削加工工序,小批量制作的成本很低。两侧夹臂的上端夹持面预留了改装空间,可以根据被抓取工件的外形,在夹面加装橡胶防滑垫、仿形硅胶卡槽或者V型定位块,针对圆柱类工件可以更换带圆弧凹槽的夹块,针对易碎薄壁件可以粘贴缓冲泡棉,拓展不同物料的适配能力。
从安装边界尺寸来看,整机收拢状态下横向宽度控制在小工位适配的范围内,基座的安装孔间距按照通用小型工装的标准孔位设计,夹爪完全张开时的开口行程可以覆盖常规小型工件的夹持尺寸,整机高度方向没有外凸的干涉部件,在狭窄的设备内部工位部署时,不会和周边的输送辊道、挡料机构发生运动碰撞。传动齿轮的啮合侧隙在建模时已经预留了合理的装配间隙,装配时只需要在铰接销轴处加装薄垫片调整连杆的轴向窜动量,就可以保证整套机构运转顺滑,没有卡滞点。
结构的受力路径也经过了优化,夹持工件时的反作用力会通过连杆直接传递到两侧的齿轮摆臂上,核心受力件的截面厚度都做了加强处理,长期反复启停夹持动作也不会出现连杆变形、齿轮断齿的问题。机构的运动行程末端设置了机械限位,夹爪完全闭合和完全张开时摆臂会抵靠在基座的限位凸台上,不需要额外加装外接行程开关就可以限制极限位置,降低电控部分的调试复杂度。
