履带式液压挖掘机械臂整机结构设计

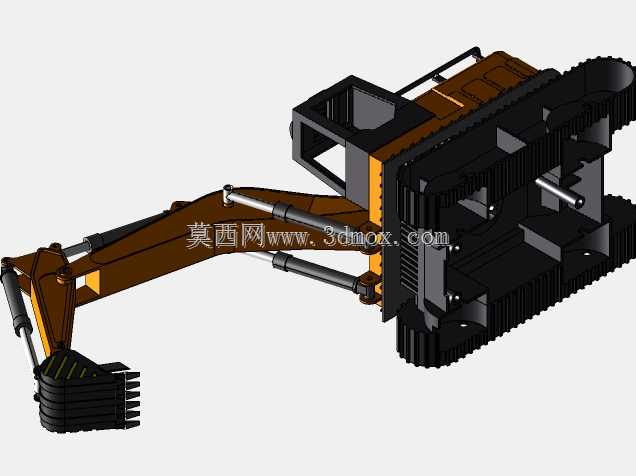

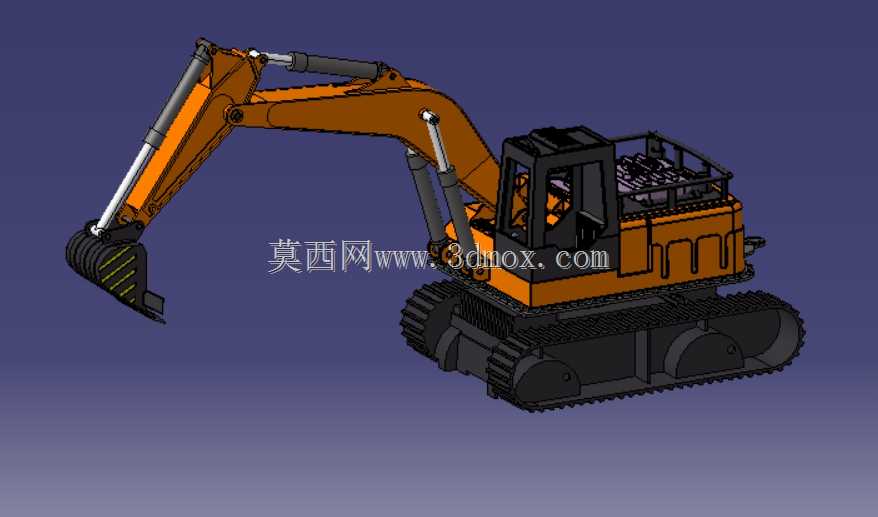

　　这套三维结构围绕小型履带式液压挖掘机展开，覆盖行走底盘、回转上车、动力舱、驾驶室、动臂斗杆、铲斗及液压执行元件的完整装配关系，适合用于土方机械方案校核、教学演示、结构拆解与非标改装参考。实际工程里，这类设备常出现在市政管网开挖、农村宅基地平整、园林苗木移栽、室内拆除、狭小场地清渣以及小型矿山表层剥离等场景。整机采用履带承载，接地面积大，在松软泥土、碎石回填面和泥泞工况下不容易陷车；底盘两侧的行走机构配合上部回转平台，可在不频繁移动机身的情况下完成侧向卸料、沟边对位和狭窄区域转向。

　　从功能拆分来看，前端工作装置是整机作业效率的核心。动臂、斗杆和铲斗通过铰接点串联，各关节由液压缸驱动，能够实现举升、收斗、挖掘、提升和卸料等连续动作。建模时需要重点控制铰点位置，因为铰点分布直接决定挖掘力、最大挖掘深度、卸料高度以及动臂在极限姿态下是否与底盘或驾驶室发生干涉。铲斗部位保留了斗齿和侧刃结构，便于切入密实土层；斗杆与动臂之间的连杆、摇杆和油缸连接关系也按真实传动逻辑布置，能够反映四杆机构在收斗过程中的力传递路径。

　　上部车体包含回转支承安装面、发动机舱、散热区域、驾驶室骨架和配重轮廓。回转中心的设定影响整机前后稳定性，前端满载伸远时，后方配重需要提供足够抗倾覆力矩；而在近距离深挖时，又要避免尾部长半径造成场地碰撞。动力舱外形按照维修空间和散热流向进行块面化处理，侧面预留散热、检修和管路布置区域。驾驶室位于工作装置旁，视野需要覆盖铲斗齿尖、履带边缘和回转尾部，这也是外形建模中控制驾驶窗、顶棚和机罩相对位置的重要依据。

　　设计思路上，模型没有把挖掘机简化成单一外观件，而是把底盘轨距、履带宽度、上车回转半径、臂节长度、油缸行程和铲斗铰接位置作为相互约束的整体。履带宽度决定通过性与接地比压，轨距影响横向稳定性；底盘长度若过大，会削弱小半径转向灵活性，若过小，则在斜坡横向作业时稳定性不足。上部平台的安装边界需要同时容纳动力系统、油箱、阀组和驾驶室，底板孔位、支承座和侧板加强区都应与载荷路径对应。前端臂架在收回运输状态时应尽量贴近上车轮廓，降低整机高度和长度；在完全展开时，则要校核斗杆、油缸和铲斗连杆的极限角度，避免死点或结构碰撞。

　　液压管路沿动臂和斗杆走向布置，接头位置避开铰接旋转区，软管弯曲半径需要在全行程中保持合理。油缸两端的铰接座承受高频交变载荷，建模时应保证耳板间距、销轴直径和衬套安装空间一致。铲斗连接处的摇杆虽然体积小，但在挖掘末期承受较大拉力，其方位和销轴中心不能只按外观摆放，必须与斗杆、铲斗和连杆形成闭合机构。履带部分则需要表达驱动轮、导向轮、支重区域和履带板的包络关系，用于检查行走时齿节匹配和底盘离地间隙。

　　对结构设计人员而言，该模型可用于验证工作装置包络、拆装顺序和运输姿态；对设备选型人员来说，可通过臂长、底盘宽度和尾部回转轮廓判断设备是否适合巷道、庭院或厂区内部作业；对三维建模从业者而言，装配中多铰接体、液压件、履带件和上车覆盖件的层级关系，也提供了较完整的工程机械建模参照。整体结构强调真实作业逻辑，而非单纯外形复刻，各部件之间的尺寸边界、运动关系和安装位置都服务于挖掘工况下的强度、稳定性与可达性。
