扭矩指示器冲压成型模具结构设计

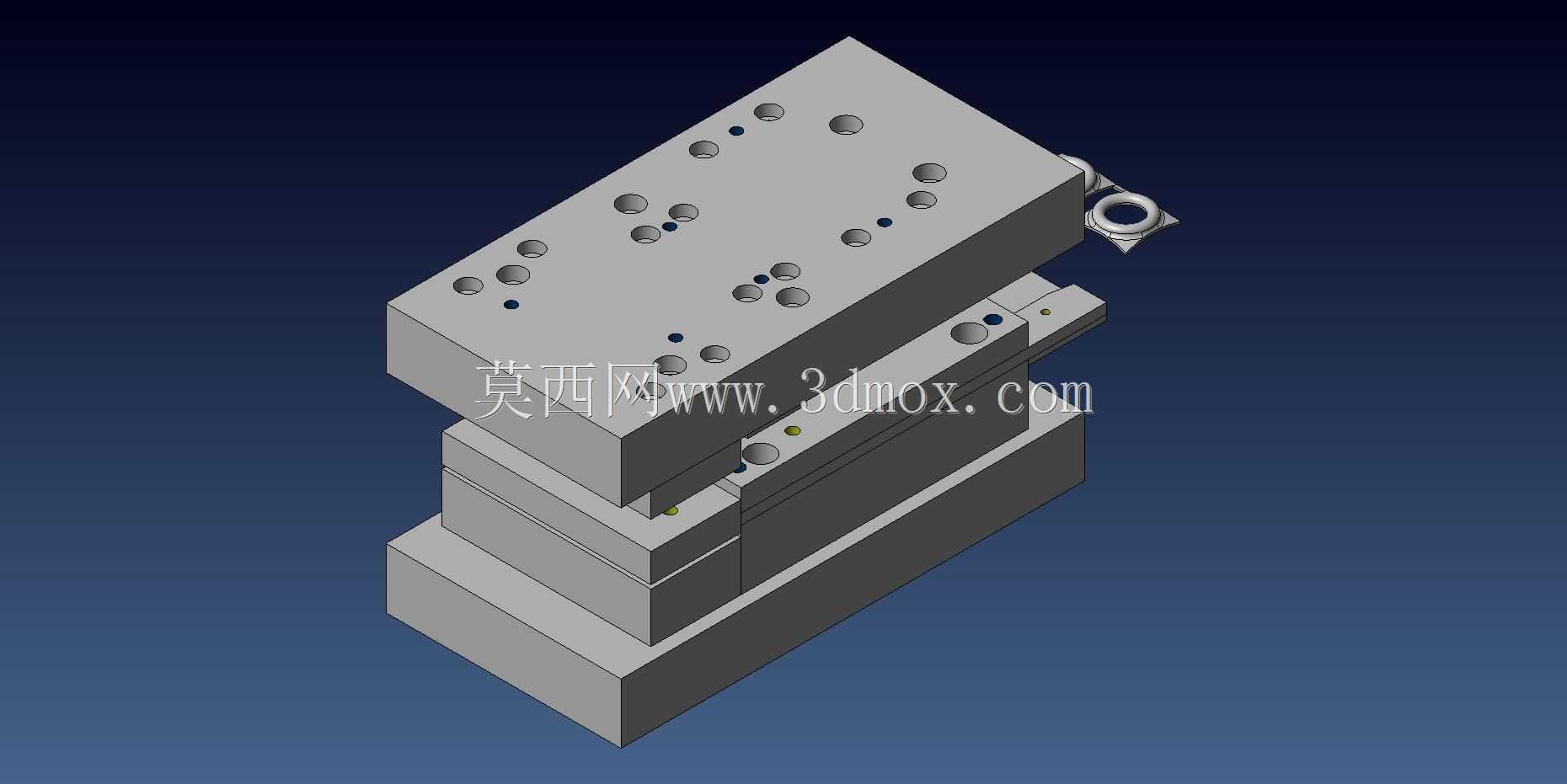

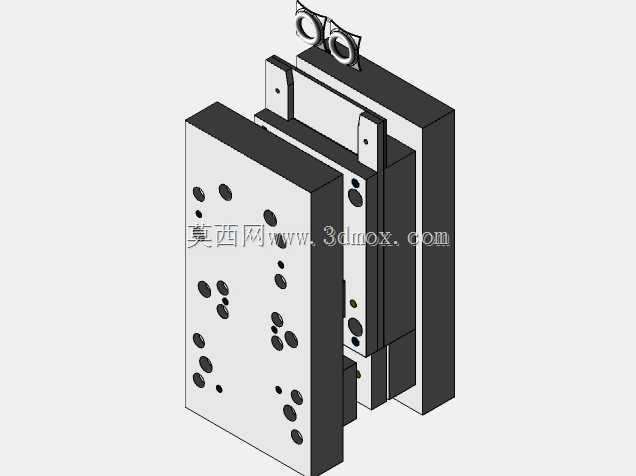

　　这套冷冲成型工装针对扭矩指示器的金属壳体类零件开发，适配通讯类小型精密五金件的批量冲压生产场景，在小型电子五金件冲压产线中，这类模具承担着零件外形冲裁、局部成型、孔位精冲的多工序整合功能，可直接安装于对应吨位的开式压力机工作台面，无需额外加装复杂附属机构即可完成单工序或多工位连续冲压作业。从结构布局来看，整套模具采用标准三板式冷冲模架构，上模座、下模座均选用45号钢调质处理，保证长期冲压作业下的刚性与抗变形能力，上下模之间设置独立导柱导套组件做精密导向，合模精度可控制在0.02mm以内，避免冲裁过程中出现啃模、毛刺超差的问题。上模部分集成了冲裁凸模、成型凸模与卸料板，卸料板采用弹性卸料结构，内置矩形弹簧提供均匀卸料力，

　　可在冲压完成后将箍在凸模上的板料平稳脱出，避免零件变形；下模部分对应设置凹模板、顶料机构与定位销，板料送入模具后依靠侧边定位销完成精准定位，无需反复调整送料位置，可适配卷料自动送料生产线的连续作业需求。针对扭矩指示器零件上的多组安装孔位，凸模采用快换式结构设计，单个凸模磨损后可单独拆卸更换，无需将整套模具从机床上拆下，大幅降低产线停机维护的时间成本。模具的安装边界完全适配常规16吨到25吨开式压力机的工作台安装尺寸，上下模座的压板槽位置符合通用冲床的装模标准，模柄采用标准直径规格，可直接卡入冲床滑块的模柄孔完成锁紧固定。成型工位的型腔尺寸严格匹配扭矩指示器零件的外形公差要求，成型面做了抛光处理与圆角过渡，

　　避免冲压过程中零件表面出现拉伤、压痕，保证成型后零件的平面度与尺寸一致性，冲裁间隙根据零件所用0.8mm到1.2mm厚度的冷轧钢板特性设置，均匀分布的间隙可保证冲裁断面的光亮带占比超过80%，减少后续去毛刺的工序工作量。在实际生产场景中，这套模具可满足单班万件以上的生产节拍，成型后的零件无需额外整形即可直接进入后续的表面处理与装配工序，适配通讯类小型五金零部件的规模化生产需求，模具的各模板之间设置了限位柱，可控制合模深度，避免成型过度导致的零件尺寸超差，同时在模具的边角位置设置了起吊螺孔，方便模具的吊装转运与上机安装。
