波形垫圈精密三维结构设计模型

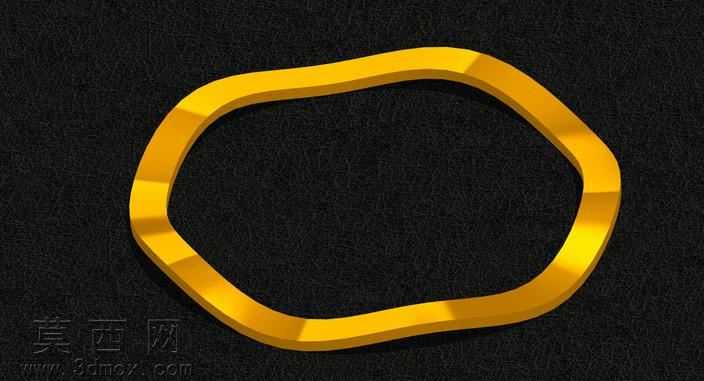

本波形垫圈三维模型采用参数化建模思路构建，建模过程中首先以垫圈的公称内径、外径为基础尺寸绘制闭合环形草图，通过对环形轮廓进行周期性的正弦波形偏移处理，精准还原波形垫圈特有的波浪形轴向轮廓，建模时严格控制波形的波峰波谷高度差、波形数量与周向分布均匀度，确保模型几何参数完全符合通用紧固件的设计规范。模型材质设定为高弹性弹簧钢，渲染阶段采用金属哑光材质参数，调整环境光与反射强度，清晰呈现垫圈的金属质感与边缘倒角细节，同时对垫圈的截面厚度进行等比例还原，保证模型的结构真实性。结构设计上，该波形垫圈依靠自身波形结构产生的轴向弹性变形，可在装配场景中实现预紧防松、补偿尺寸公差、缓冲轴向冲击的作用，建模时特意保留了波形过渡处的平滑圆角特征，避免应力集中的结构缺陷，同时对环形的内外径边缘做了微小倒角处理，还原实际加工后的零件形态。整个模型的建模过程完全遵循机械设计的尺寸逻辑，未添加冗余几何特征，所有曲面均为连续光滑过渡，可直接用于装配模拟、有限元受力分析、产品演示等场景，模型的几何精度可满足工程级应用需求，能够直观展现波形垫圈的结构特点与工作原理，帮助使用者快速理解这类弹性紧固件的装配特性与功能优势。
