带花键输出轴的盘式装配联轴器总成

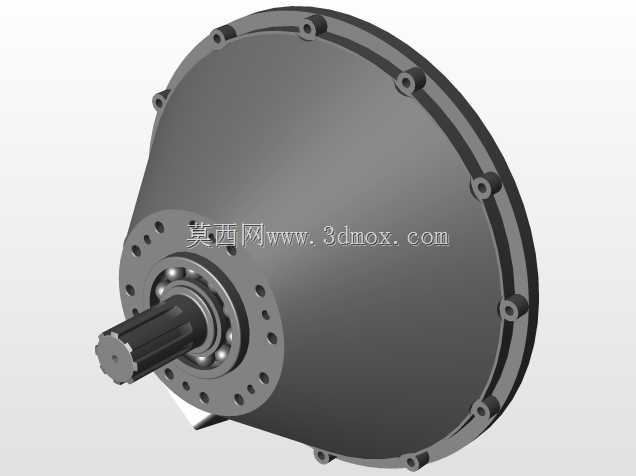

　　在重载传动链的布局校核阶段，最先要敲定的往往不是动力源的额定参数，而是动力输出端与执行机构输入端之间的连接边界——这台盘式带花键轴的装配联轴器，正是为同轴度存在小幅偏差、同时需要传递大扭矩的工况所搭建的连接单元。从整机结构来看，它采用了大直径法兰盘作为输入端连接基体，法兰端面上沿圆周均匀布置了多组螺栓过孔，孔位的分度圆直径、孔间距都严格匹配常见工业减速机、重载回转机构的输出法兰标准，安装时可以直接将法兰端面贴合在动力端的对接面上，穿入高强度螺栓完成周向与轴向的锁固，不需要额外加工转接板，大幅压缩了传动单元的轴向占用空间。法兰侧的壳体采用锥度过渡的筒型结构，从大直径法兰端向输出侧逐步收窄，这种变径的外形设计并非单纯为了减重：

　　锥段的壁厚经过梯度优化，靠近法兰的大端承受整机最大的倾覆力矩，壁厚保留足够的刚性储备，向输出轴侧延伸时，壳体承受的径向载荷逐步降低，壁厚随之平缓减薄，既避免了等直径厚壁筒带来的不必要重量增加，也让壳体内部的容纳空间刚好可以排布轴承组与密封件，没有多余的空腔。输出侧采用渐开线花键轴作为扭矩输出接口，花键的齿形、模数、齿数都按照重载传动的承载要求设计，相比普通平键连接，花键配合的接触齿面更多，载荷可以均匀分布在多个齿的侧面，单齿承受的挤压应力大幅降低，在频繁正反转、启动冲击大的工况下，不会出现平键滚键、键槽崩裂的故障。花键轴的支撑采用了成对布置的向心轴承组，轴承内嵌在壳体输出侧的轴承座孔内，轴承的外圈与壳体孔采用过渡配合，

　　内圈与花键轴的轴颈过盈配合，两端分别设置轴用挡圈与端盖完成轴向限位，既可以承受传动过程中的径向载荷，也能抵消花键轴受到的小幅轴向窜动力，保证输出轴的回转同轴度。实际产线布局里，这类联轴器常被用在工程机械的行走机构驱动端、自动化输送线的主辊筒传动端、小型回转工作台的动力输入端：现场安装时难免存在动力端与负载端的微小径向偏移、角向偏差，这套总成的法兰对接面与内部轴承支撑的配合设计，可以在允许的偏差范围内补偿安装误差，避免轴系因强行对中产生额外的交变弯曲应力，防止轴段疲劳断裂。建模过程中，所有配合面的尺寸链都做了闭环校核：法兰螺栓孔的位置度公差、轴承座孔与法兰对接端面的垂直度公差、

　　花键轴轴颈与花键分度圆的同轴度公差都在三维装配里做了干涉检查，确认螺栓穿装路径无遮挡、轴承压装时没有台阶卡滞、花键轴全程回转不会和壳体内壁发生刮擦。安装边界上，整机的最大外轮廓是输入端法兰的外圆，布局时只需要在法兰圆周外侧预留出扳手操作螺栓的空间，输出侧花键轴的伸出长度、轴端倒角都按照对接负载件的装配要求设计，花键轴端部的倒角可以引导对接的花键套顺利滑入配合位，不需要反复撬动调整对位。壳体法兰端面上沿圆周分布的多个侧向螺纹孔，既可以用来安装端盖固定螺丝，也可作为运维时的顶丝孔，拆卸端盖时可以通过螺纹孔均匀顶出端盖，避免硬撬造成配合面损伤。内部轴承腔的预留空间可以填充润滑脂，腔室两侧的密封槽可以加装骨架油封，阻挡外部粉尘、切削液进入轴承内部，也防止润滑脂在回转过程中泄漏，适配车间多尘、有喷淋的作业环境。整套装配把连接法兰、支撑轴承、扭矩输出花键轴整合为一个独立单元，不需要用户单独拆分采购散件拼装，选型时只需要匹配两端的接口尺寸与传递扭矩范围，就可以直接嵌入传动链，大幅减少了传动系统的设计与装配工作量。
