重载花键传动轴式联轴器结构设计

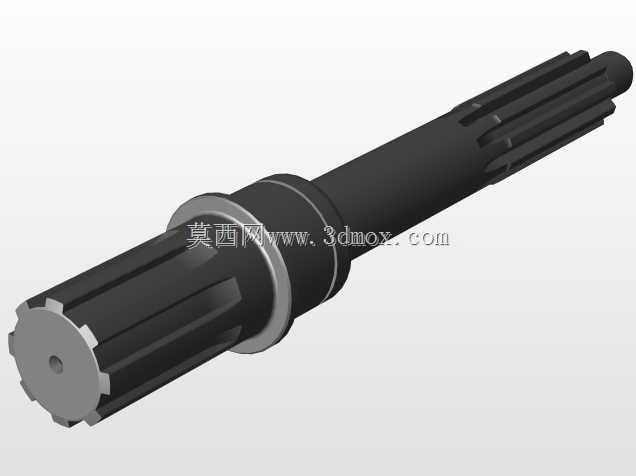

　　该零件属于大型传动系统中的轴间连接与扭矩传递部件，整体采用长轴式布局，两端分别设置外花键啮合段，中部布置环形定位轴肩与配合轴颈，主要用于矿山破碎设备、重型输送线、工程机械动力舱以及大型减速机输出端等需要在两根轴之间持续传递大扭矩的工况。现场安装时，一端花键插入主动侧轮毂内花键孔，另一端花键接入从动侧联轴器或齿轮箱内花键套，中间轴肩承担轴向定位，避免轴系在冲击载荷下发生窜动。

　　从实际使用角度看，这类双花键长轴并不追求柔性补偿，而是依靠花键多齿同时啮合来分散接触应力。相比单键连接，花键啮合齿数多，齿面承载面积大，在频繁启停、正反转和短时过载工况下，键齿根部不易出现压溃与剪切失效。轴端中心设置工艺小孔，既可为磨削外圆时提供顶尖定位基准，也可在部分润滑结构中作为油道延伸接口，方便维护时通入润滑脂。端部齿形外缘做倒角处理，装配时能够引导花键顺利进入内花键套，减少对位磕碰。

　　结构建模过程中，轴段按功能可划分为啮合段、密封段、定位段和过渡段。花键部分采用渐开线齿形，齿向沿轴向贯通，保证配合长度内接触均匀；靠近中部的环形凸肩直径大于花键大径，装配后与轮毂端面贴合，形成明确的轴向安装边界。凸肩两侧设置退刀与磨削越程空间，避免热处理后精磨时砂轮与台阶干涉。轴身不同直径之间采用圆角过渡，圆角半径在满足装配间隙的前提下尽量放大，以降低台阶处应力集中系数，这一点对反复承受扭振的长轴尤为关键。

　　外形尺寸方面，整体轴向长度明显大于最大直径，属于细长传动轴，建模时需严格控制各段同轴度。花键大径、小径和齿厚按配合等级分别约束，配合长度依据额定扭矩和齿面许用比压确定；轴肩端面与轴线的垂直度直接影响轮毂贴靠质量，图纸中通常将其作为重要形位公差标注。安装边界上，花键端部倒角直径要小于内花键小径，轴肩外径不得超过相邻轮毂内腔避让尺寸，中间光轴段还需为密封圈、挡圈或轴承内圈留出足够位置。

　　设计思路上，先依据传动路线确定两端连接接口，再按扭矩估算花键模数与啮合长度，随后校核轴体危险截面的扭转剪应力和弯曲合成应力。长轴跨距较大时，还需核算临界转速，使工作转速避开挠曲临界区。齿面与轴颈一般采用不同硬度要求：花键啮合面需耐磨并保持齿形精度，常通过表面淬火提高硬度；轴肩和光轴配合面则控制粗糙度，以保证定位和密封效果。三维建模时，花键齿可沿圆周阵列生成，但阵列前需确认齿根圆角与轴体过渡连续，防止出现薄片几何或零厚度面，为后续有限元网格划分和工程图导出提供干净模型。

　　在设备维护场景中，该轴拆装通常沿轴向抽拉，因此周边管路、箱体和轴承盖需预留相应抽出距离。花键副磨损后可通过轴向微量移动补偿齿侧间隙，但过大窜动量会导致偏载，故轴肩与限位卡环的尺寸链需在装配阶段统一校核。整体结构兼顾大扭矩传递、轴向定位和工艺可加工性，适用于空间狭长、载荷波动大的重型机械轴系。
