倒角加工用长行程钻刀架工装结构

　　这套刀架结构主要面向长型材、长条板件及框架类工件的端部倒角、钻孔与修边工序，常见于铝型材加工线、钢结构件预制工位、自动化上下料机床周边以及非标专机改造场景。现场加工中，工件长度往往远大于普通刀塔的有效伸出行程，若采用常规短刀座，刀具需要随主轴反复移动，不仅占用较大的机床Z向行程，还容易因悬臂过长引起让刀；该结构通过把刀具承载单元前置并沿工件长度方向布置，使切削点靠近支撑端，从而改善长件加工时的刚性与稳定性。

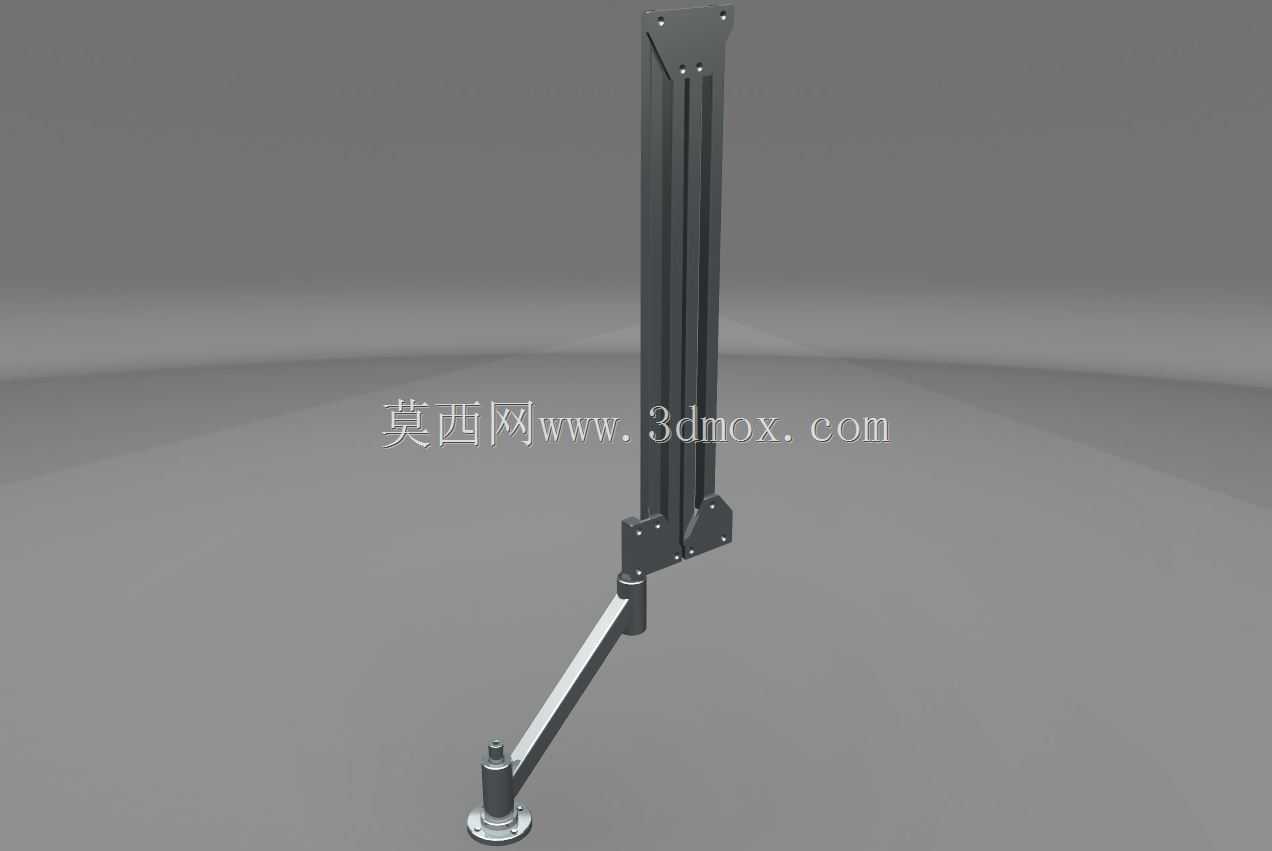

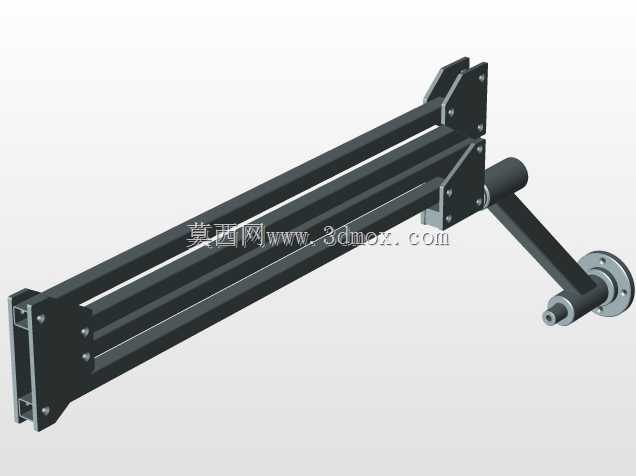

　　从结构组成看，主体采用两根平行的长条形承载梁，梁体之间通过端部连接板和中间紧固件形成框式受力框架。双梁布局的意义在于分担切削力矩：单根悬臂导轨在承受侧向钻削力时容易发生扭转变形，而两侧对称布置后，扭矩可由两根梁共同承担，连接板则把局部受力扩散到整个框架，减少刀头端的偏摆。梁端设置了带安装孔的立板，用于把整个刀架固定到机床滑台、立柱或专用工作台上；安装孔采用阵列分布，便于在不同孔距的设备接口上调整位置，也允许在装配时通过垫片微调刀架的水平度和刀具中心高。

　　刀架前端布置刀具安装与导向部分，侧面伸出的轴套和手柄式操作件体现出手动进给与定位的设计意图。轴套用于容纳刀杆、钻套或倒角刀杆，端部的小直径接口可与导向套配合，使刀具在进入工件前先获得径向约束。对于倒角工序，刀具入口处的导向尤其关键：若刀杆悬空过长，刀片接触孔口或棱边时会产生径向滑移，造成倒角大小不均、孔口椭圆甚至崩刃。通过导向套贴近工件表面，切削力在刀杆弯曲之前就被支撑点接收，实际加工中可明显降低孔口毛刺和倒角偏心。

　　侧向操作机构采用杠杆式布置，手柄与转轴相连，转动时带动刀杆或滑座沿进给方向移动。这种结构适合节拍不高但需要人工控制进给量的场合，例如小批量钢结构件的端面倒角、型材端部清根以及焊接坡口修整。操作者可以根据切削声音和排屑状态手动控制进给速度，在遇到铸件硬点或焊接余高时及时减力，避免硬质合金刀片崩损。相比全自动伺服进给，手动杠杆结构成本低、维护点少，对车间环境中的粉尘和切削液也不敏感；在专机改造中，还可以在手柄转轴处加装限位螺钉，用来固定倒角深度，使不同批次工件的加工尺寸保持一致。

　　设计思路上，该刀架并没有追求复杂的多工位换刀功能，而是围绕“长距离、单工序、高刚性”三个核心需求展开。长梁提供足够的跨距，使刀架能够越过夹具、压板和工件突出部位，把刀具送到深腔或远端加工位置；框式连接保证伸出部分不因跨距增大而丧失刚度；前端可换导向套则适应不同直径的钻头、倒角刀和锪刀。对于需要频繁更换刀具的工位，可在轴套端部设计快换压套或开口锁紧槽，使刀杆更换时不必整体拆卸刀架；对于多品种小批量生产，则可通过更换不同内径的导套来覆盖常用刀具规格。

　　外形尺寸方面，整体呈细长悬臂形态，长度方向为主要占用边界，适合安装在工件侧面或机床工作台边缘。布置时需要核对三个边界：一是刀架固定端到刀尖的有效伸出长度，应覆盖工件最远加工点并留出排屑和测量空间；二是双梁外侧到机床防护罩、夹具压板之间的安全间隙，尤其在快速移动时要避免梁体与工件吊装部位干涉；三是手柄操作半径，手动进给时手柄会绕转轴摆动，周围应预留手部操作空间，不能被液压管路、电气线槽或防护门遮挡。

　　安装基准建议以固定立板的底面和侧面作为找正面，先校正梁体长度方向与工件进给方向的平行度，再调整轴套中心与主轴或工件孔位的同轴度。若用于钻孔，导向套中心与工件理论孔位的偏差应控制在刀具允许的挠曲范围内；若用于倒角，则重点保证刀杆轴线与孔轴线重合，否则会出现单边倒角偏深。受力方向上，钻削轴向力主要沿刀杆轴线传递，由前端轴套和长梁端部承受；倒角产生的径向力则通过双梁形成力偶，固定立板上的螺栓需要按剪切和拉拔复合受力校核，不宜只按普通紧固连接选型。

　　在实际应用中，这类刀架尤其适合焊接机架、输送线支腿、铝型材框架和长条钣金件的二次加工。工件吊装到位后，刀架从侧面伸入，刀具对准端部孔位或棱边，手动缓慢进给完成倒角或钻孔；加工完成后退刀，工件移位到下一孔位。由于结构敞开、切屑排出路径短，铁屑不会堆积在封闭刀塔内部，清理和维护都比较方便。对于自动化程度更高的产线，也可保留主体框架，将手动手柄替换为气缸、油缸或伺服电动缸，把杠杆进给改造为自动进给，从而在不大幅改变安装边界的情况下实现节拍提升。
