气动喷射执行机构结构设计

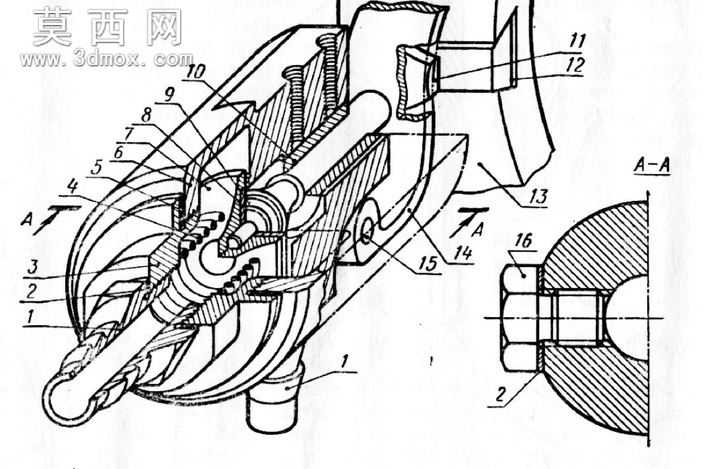

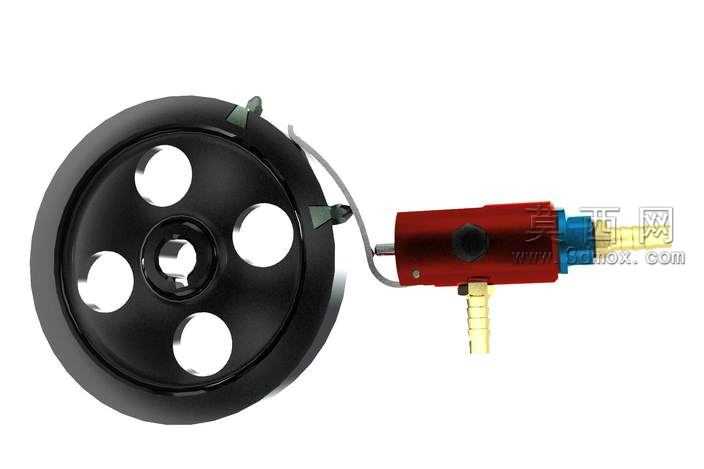

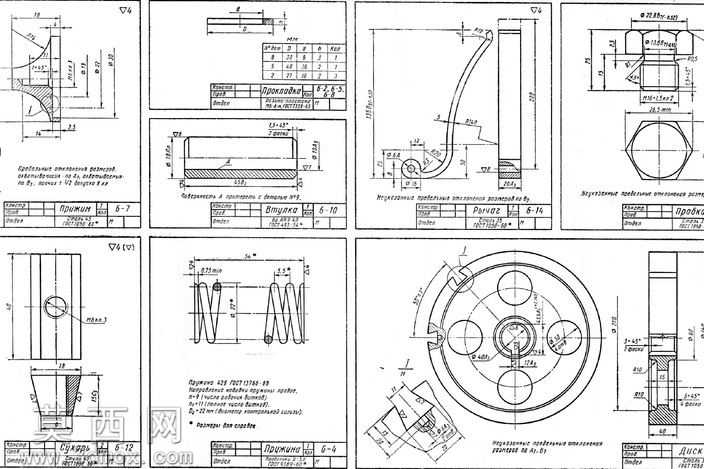

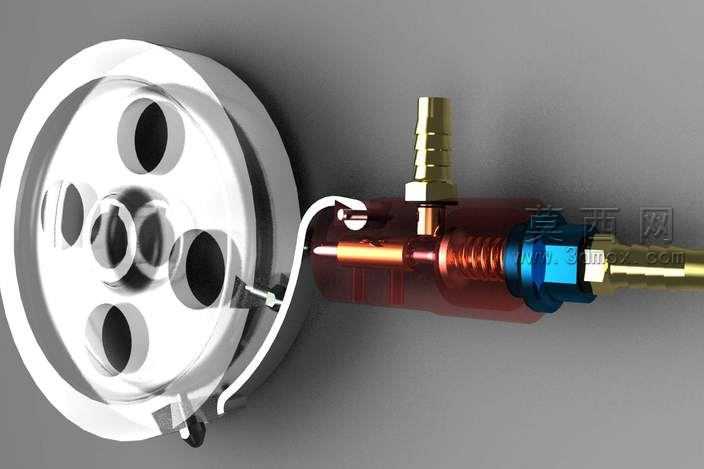

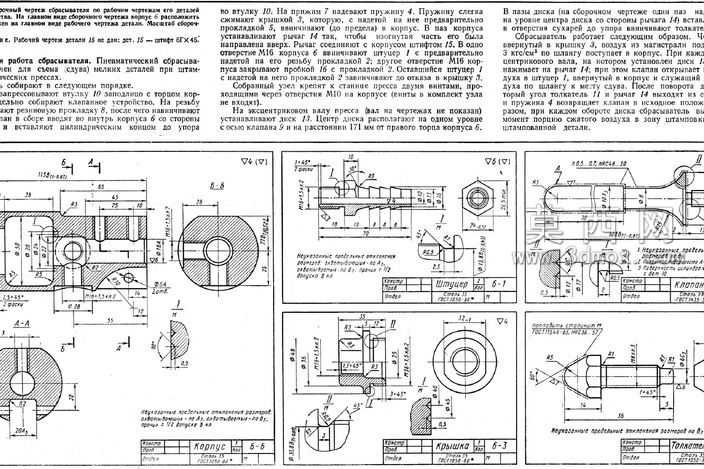

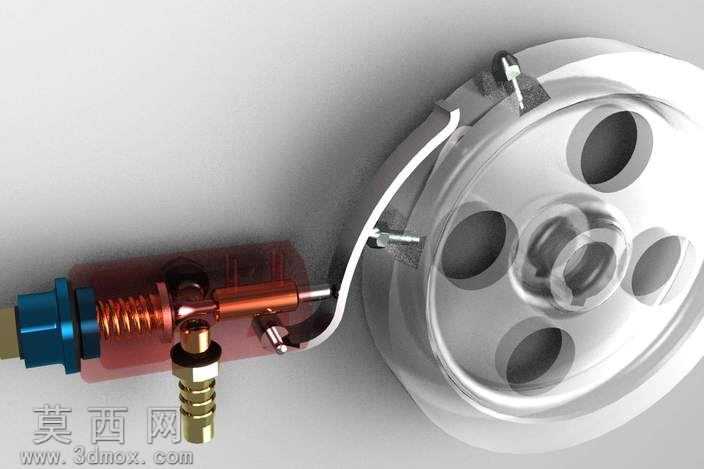

本作品为气动喷射类执行机构的三维建模设计，整体采用模块化的结构拆分思路完成全参数化建模，在主流三维CAD软件中完成从草图绘制、特征搭建到装配约束的全流程制作。建模过程中首先对核心功能部件进行拆解，分别构建进气快插接头、阀体基座、内部阀芯、复位弹簧、输出喷嘴、安装固定法兰盘六大组件，各部件间严格按照气动元件的通用配合公差设定装配间隙，保证虚拟装配状态下各运动部件无干涉、可实现预期的动作逻辑。材质渲染阶段针对不同部件的物理属性分别赋予对应材质：金属接头部分采用抛光黄铜材质，调整金属度与粗糙度参数还原铜件的温润金属光泽；阀体主体采用半透明红色工程塑料材质，添加轻微的折射与散射效果，可直观呈现内部流道与阀芯的装配位置；复位弹簧采用琴钢丝材质，还原金属弹簧的冷作硬化表面质感；前端输出喷嘴采用阳极氧化蓝色铝合金材质，搭配端部的金属快插结构，区分不同功能区域的材质差异；安装法兰盘采用哑光白色工程塑料，表面做细微的磨砂纹理处理，还原工业塑料件的真实触感。结构设计上，该气动喷射装置采用常闭型阀芯结构，常态下复位弹簧推动阀芯封堵进气通路，当接入压缩空气后气压克服弹簧弹力推动阀芯位移，打通进气端与喷嘴端的气路，实现高压气体从喷嘴端高速喷出的功能；侧面的进气接头采用通用的宝塔型快插结构，可适配常规的气动软管，端部的输出喷嘴可根据使用需求更换不同口径的规格，拓展不同的喷射场景适配性。建模过程中对所有密封槽、配合倒角、安装孔位都做了符合工业标准的细节处理，法兰盘上的四个安装孔采用均匀圆周排布，可通过螺栓将整个装置固定在各类设备机架上，整体结构紧凑、气路路径短，响应速度快，可应用在工件吹扫、点位喷气、小型物料推送等各类工业气动场景中。渲染阶段采用三点布光方案，主光从侧上方打亮主体结构，辅光补全暗部细节，添加微弱的环境反射提升金属部件的质感表现，最终呈现的渲染图可清晰展示各部件的装配关系与外观特征。
