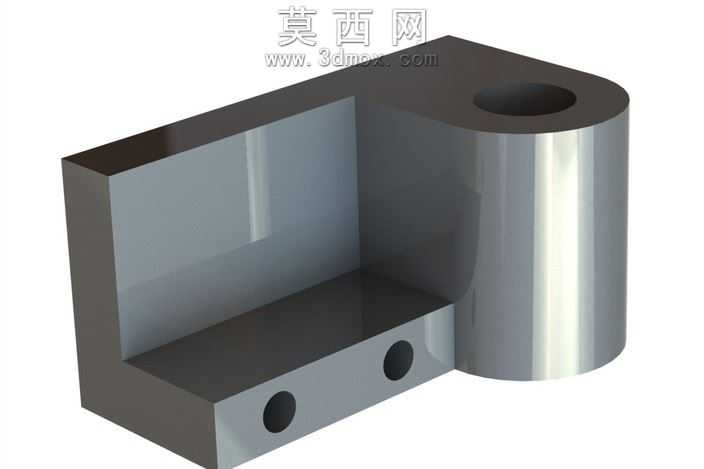

L型带圆柱安装孔支撑座结构设计

该支撑座采用三维参数化建模方式完成整体结构设计，建模过程中首先以基准平面为依托绘制主体截面轮廓，通过拉伸特征生成L型的基座主体，再通过同轴拉伸切除完成侧边圆柱的轴向通孔，以及基座水平段的两个径向安装孔，所有特征均保留完整参数化关联，可根据实际安装需求快速调整孔位间距、孔径大小、基座壁厚等核心尺寸。模型渲染阶段采用金属磨砂钢材材质，通过调整材质的粗糙度、反射率参数还原金属构件的真实质感，场景光照采用三点布光方案，主光源从侧上方投射凸显零件的棱边转折与曲面弧度，辅助光源补全暗部细节避免结构死角过暗，背光源勾勒零件轮廓提升整体立体感，最终渲染效果清晰呈现零件的结构层次与材质特性。结构设计上，L型基座的垂直段可提供侧向支撑限位，水平段的两个通孔用于穿装螺栓实现与安装基面的固定，侧边一体式圆柱结构的轴向通孔用于穿装转轴或导杆类构件，整体结构将支撑功能与转动连接功能整合为一体，减少了装配环节的零件数量，同时一体式结构避免了拼接装配带来的累积误差，提升了整体结构的刚性与稳定性。设计过程中充分考虑了零件的加工工艺性，所有棱边均做了微小倒角处理避免应力集中，各孔位的轴线与安装基面保持严格的垂直或平行公差，圆柱外圆与基座的连接位置做了圆弧过渡处理，既提升了结构强度也避免了加工时的清根难题，整体结构紧凑，功能集成度高，可广泛应用于各类工装夹具、小型设备的支撑连接部位。
