V6挤出机冷却风扇固定罩结构设计

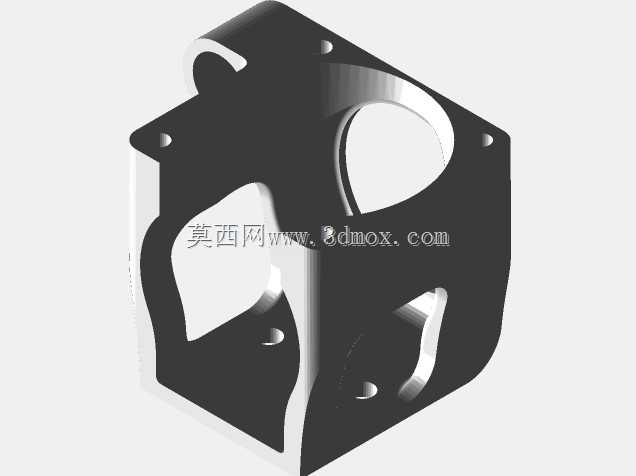

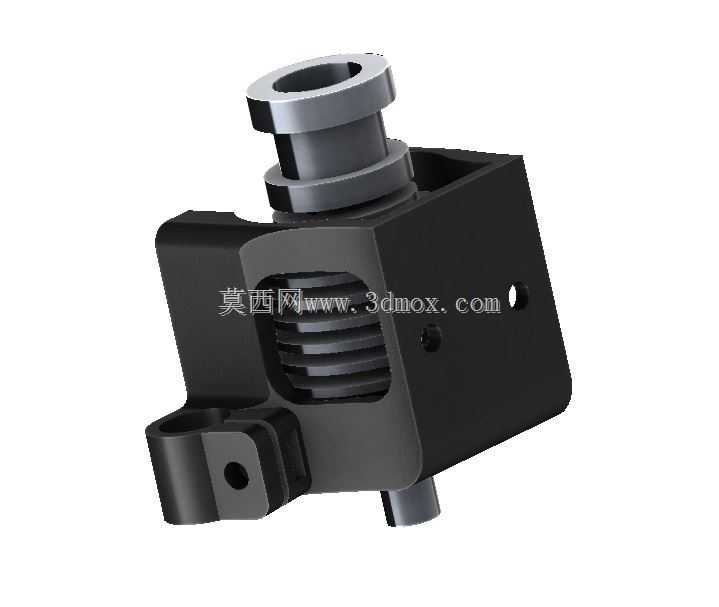

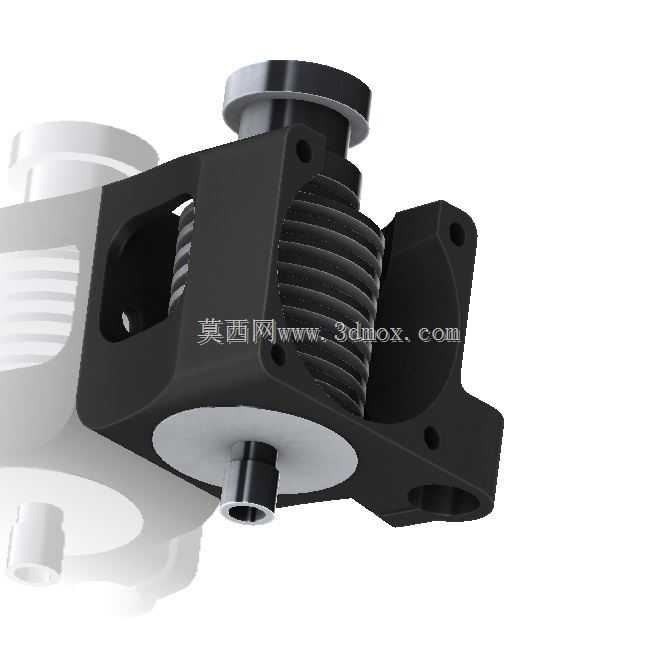

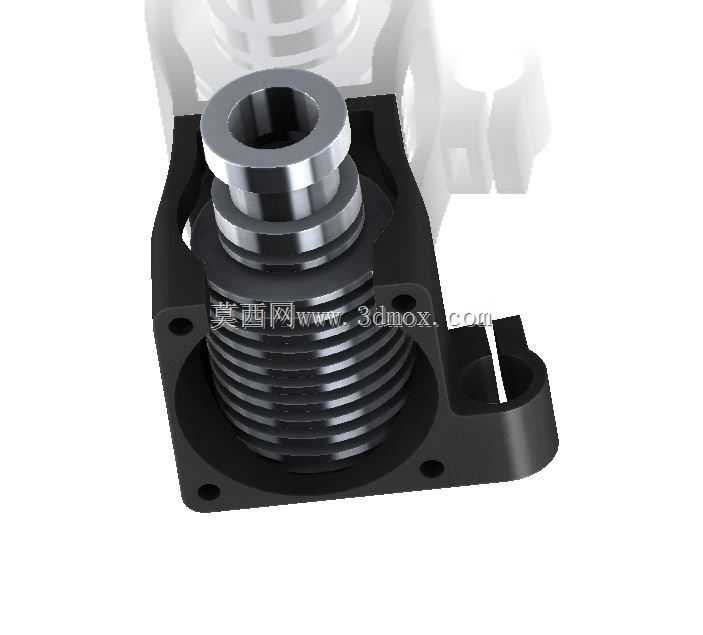

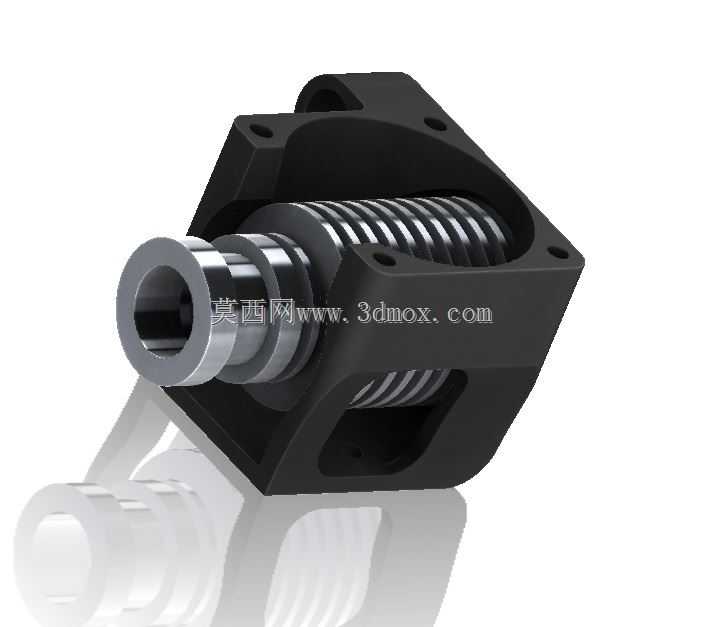

　　在FDM熔融沉积成型3D打印机的挤出系统设计中，散热环节的可靠性直接决定了耗材熔融段的温度梯度稳定性，一旦冷端散热不足，耗材会在喉管上部提前软化膨胀，引发堵头、溢料、出料不均等一系列打印故障，而冷却风扇的安装固定结构，正是保障散热气流精准导向散热鳍片的核心载体。这款适配V6挤出机的冷却风扇盖，针对30x30x10规格的轴流散热风扇设计，完全围绕V6挤出机的冷端结构做安装边界匹配，不需要额外做结构修改就能直接适配标准V6挤出总成的安装位。从实际装机的使用场景来看，该风扇罩的安装位完全对齐V6挤出机散热鳍片的周向轮廓，罩体的内圈做了贴合鳍片外径的弧形避让，不会挤压鳍片的散热齿，同时能将风扇吹出的轴向气流完全约束在鳍片区域，

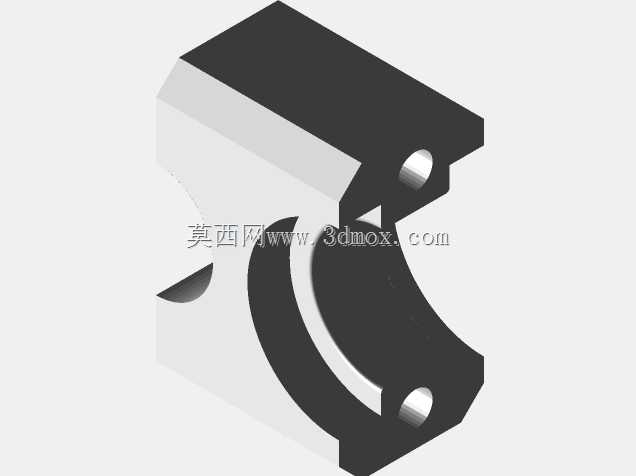

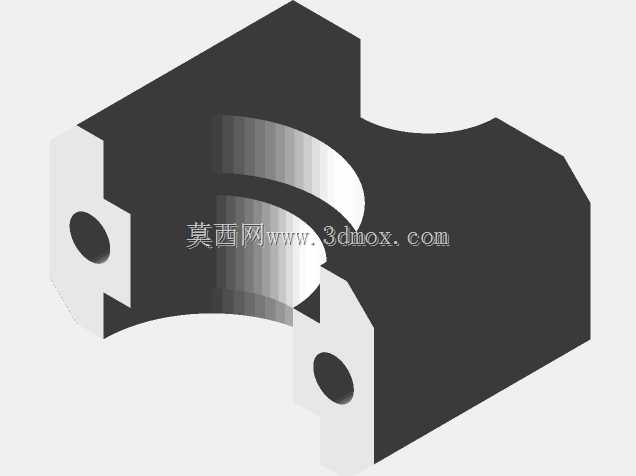

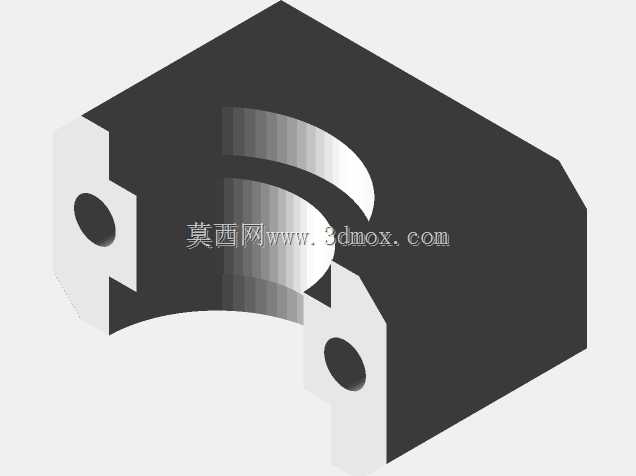

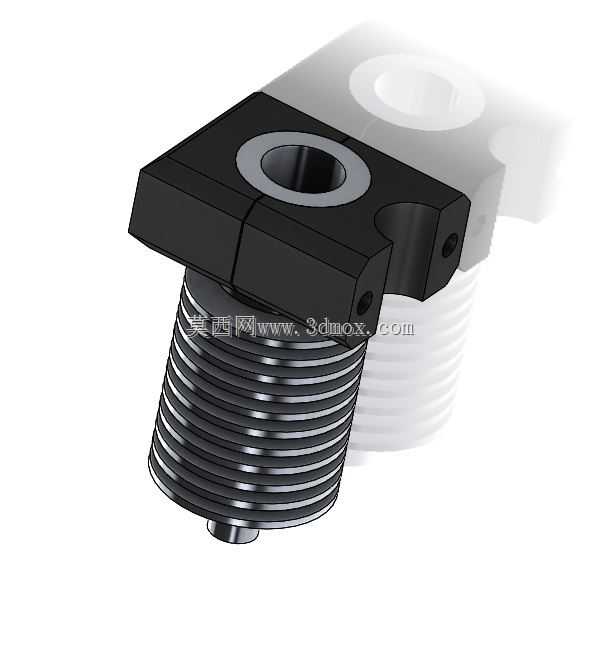

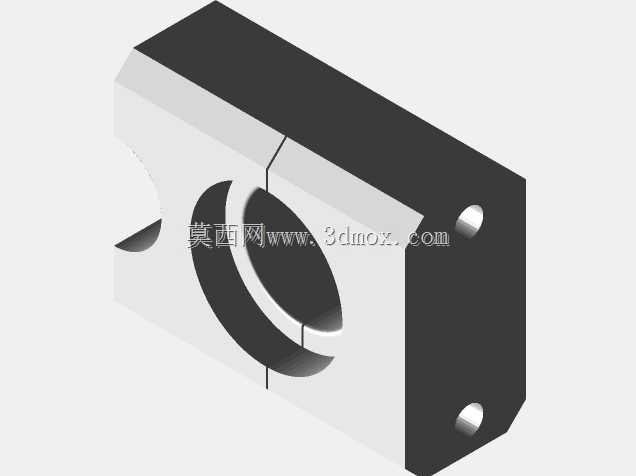

　　避免气流向四周散逸，相比无罩直吹的安装方式，能让冷端喉管的温度降低8-12℃，有效保障喉管上部的耗材始终处于玻璃化转变温度以下，避免提前软化堵料。结构设计上，罩体两侧的安装支耳直接对应V6挤出机安装板的固定孔位，支耳上的安装孔做了沉台设计，使用M3内六角螺丝固定时，螺丝头可以完全沉入沉台内，不会突出结构表面干涉其他运动部件，比如打印机做X轴高速往复运动时，突出的螺丝头不会刮到走线拖链或者旁边的自动调平传感器线束。罩体上部做了与挤出机近端送料座匹配的定位凸台，安装时可以直接卡在送料座的定位槽内，不需要反复调整对齐位置，单人就能快速完成装机，降低装配调试的时间成本。罩体的风扇安装面做了密集的通风格栅，格栅的筋条宽度控制在1.5mm，

　　既保证了足够的通风面积，不会阻挡风扇进风，又能避免打印过程中产生的碎屑、断料残渣被吸入风扇打到扇叶，造成风扇卡滞异响。考虑到3D打印制作的工艺特性，整个罩体的壁厚统一设置为2mm，所有转角位置都做了R2的圆角过渡，没有尖锐的直角结构，不管是使用PLA、PETG还是ABS耗材打印，都不会出现应力集中导致的层间开裂，同时所有安装孔的位置都做了0.2mm的打印公差补偿，打印完成后不需要额外做铰孔、打磨处理，就能直接穿入螺丝完成装配。从安装边界尺寸来看，罩体整体外轮廓完全包裹30x30x10风扇的外侧，不会超出V6挤出机安装板的侧边轮廓，适配近程挤出和远程挤出两种V6总成结构，不管是用于桌面级i3结构打印机、CoreXY结构打印机，

　　还是DIY改装的小型工业级FDM设备，都不会出现安装干涉的问题。在气流导向的细节设计上，罩体内壁靠近鳍片的位置做了一圈内倾的导风斜面，能将风扇吹出的直吹气流向鳍片的根部引导，让靠近喉管位置的鳍片根部获得更多的气流冲刷，避免鳍片根部因为气流不足出现热量堆积，进一步稳定冷端的温度场。实际测试中，在挤出机持续以240℃打印PETG耗材、持续工作8小时的工况下，搭配该风扇罩的V6挤出机冷端温度始终稳定在45℃以下，没有出现任何堵料、溢料的问题，风扇运行时的震动也能通过罩体的安装结构传递到挤出机安装板上，相比用扎带固定风扇的方式，运行噪音降低了3-5分贝。另外罩体的侧面做了走线卡槽，可以直接把风扇的供电线材卡在卡槽内，不需要额外使用扎带固定线材，避免线材松脱碰到打印件或者热端造成损坏，整个结构没有多余的装饰性设计，所有结构特征都服务于安装固定、导风散热、走线防护的实际功能，完全针对3D打印场景的使用需求做优化，不管是个人玩家DIY改装打印机，还是小批量生产桌面级3D打印机的厂商，都可以直接使用该结构做装机适配。
