E3D V6波顿热端安装固定结构件

　　在桌面级FDM熔融沉积成型3D打印设备的挤出系统中，热端作为耗材熔融挤出的核心执行部件，其安装固定结构的设计合理性直接决定打印过程中送料稳定性、温度传导一致性以及长期运行的结构可靠性，这款适配E3D V6规格波顿式远程送料热端的安装固定件，正是针对桌面级3D打印机挤出端的安装痛点完成的结构设计。从实际应用场景来看，该结构件主要适配采用远程送料结构的桌面级FDM设备，这类设备通常将挤出送料机构布置在设备机架的固定位置，通过聚四氟乙烯送料管将耗材输送至热端位置，相比近程挤出结构能够有效降低X轴运动端的负载重量，提升运动机构的响应速度，降低高速打印过程中的运动惯性带来的打印振纹，因此在DIY改装机型、入门级桌面商用机型以及部分教育类3D打印设备中有着广泛的应用空间。

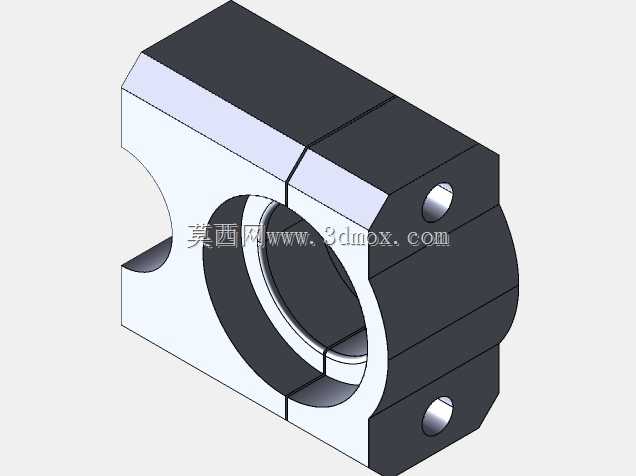

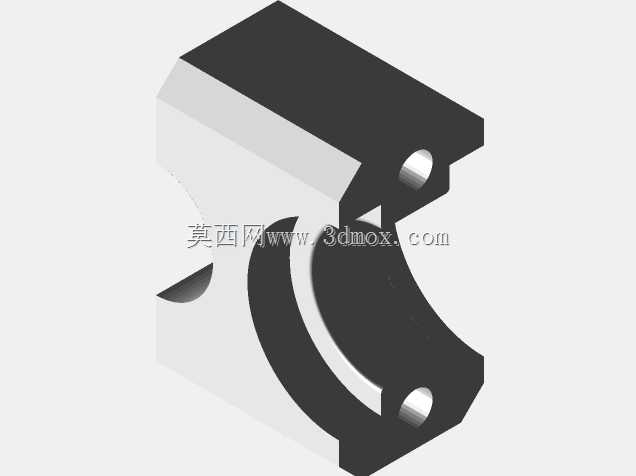

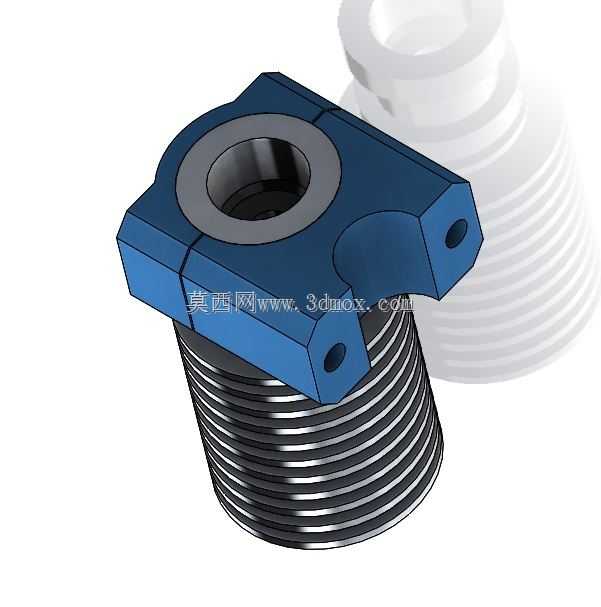

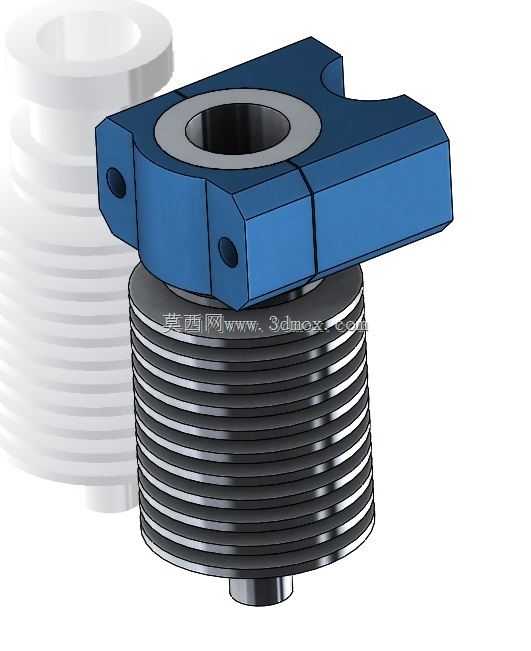

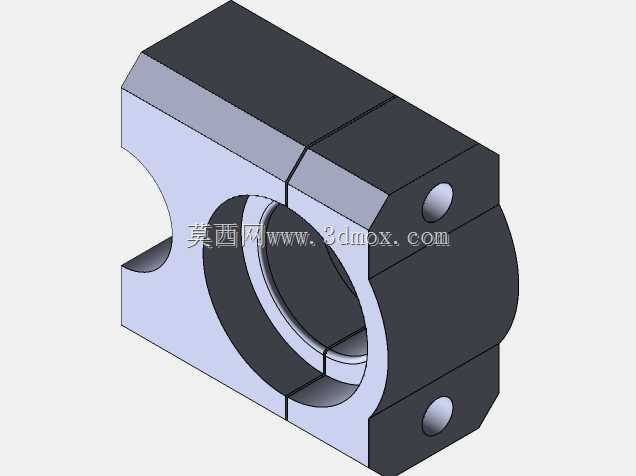

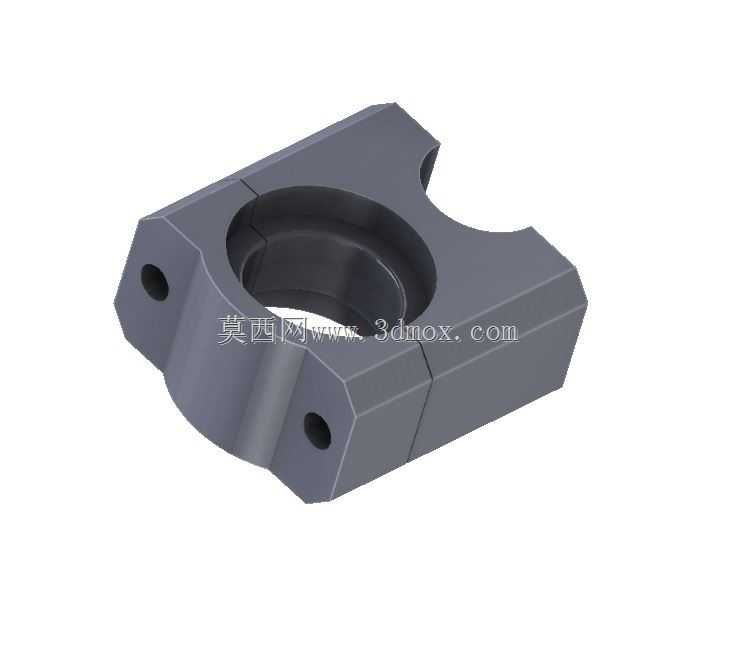

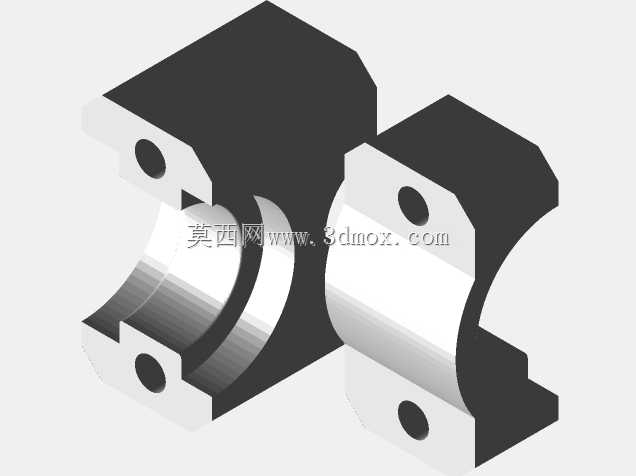

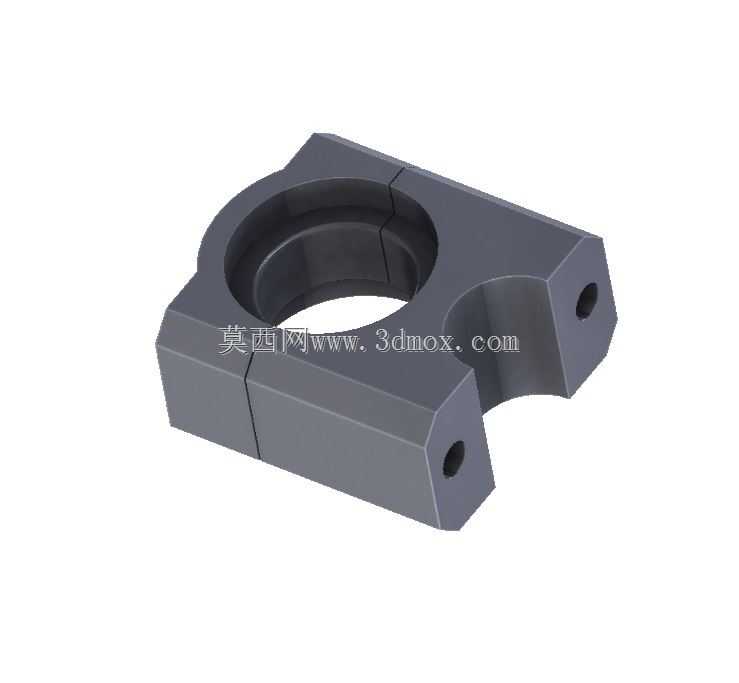

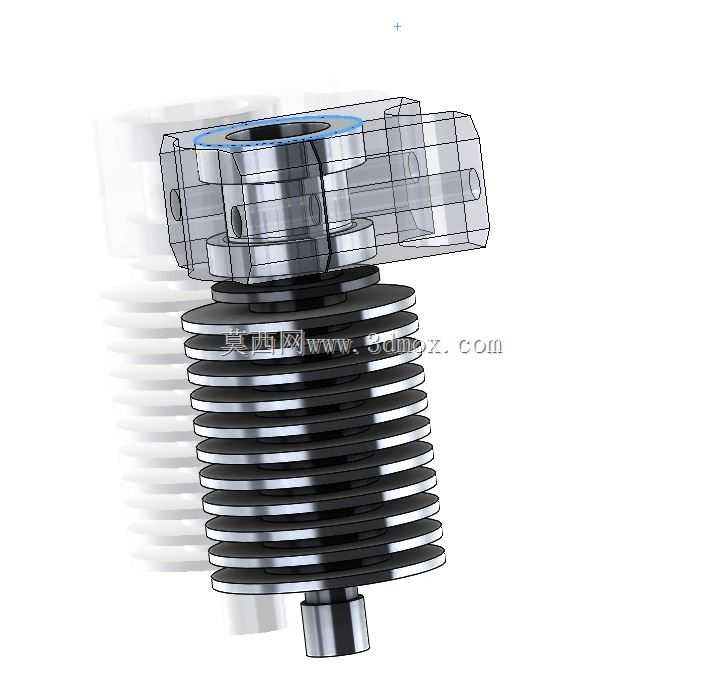

　　从功能特性层面来看，该安装件承担了多重核心作用，首先是热端本体的径向定位与轴向固定功能，结构中部的通孔完全匹配E3D V6热端散热段的外径尺寸，能够保证热端安装后与安装基面保持垂直，避免热端倾斜导致的挤出耗材出丝方向偏移，进而防止打印过程中出现层间错位、模型表面拉丝、首层附着力不足等常见打印故障。其次是热端散热段的辅助散热功能，结构下部的内螺纹与热端散热鳍片段的外螺纹完全适配，安装后金属安装件与铝制散热鳍片形成紧密接触，能够将散热鳍片的部分热量通过安装件传导至设备的运动机架上，扩大散热面积，避免热量向上传导至送料管位置导致耗材提前软化膨胀，造成送料卡顿、堵头等故障。上部的翼状延伸结构则承担了安装固定的功能，两侧的安装孔位能够适配多数标准X轴滑台的安装孔距，不需要额外制作转接件即可完成热端组件在运动机构上的固定，降低改装与装配的复杂度。

　　在设计思路上，该结构件充分考虑了3D打印设备运行过程中的实际工况，首先在材料适配层面，结构既可以采用铝合金通过CNC机加工的方式制作，满足量产机型的强度与散热需求，也可以采用耐高温工程塑料通过FDM工艺直接打印制作，满足DIY用户自行改装、快速迭代的使用需求，结构上没有设计倒扣、极小尺寸薄壁等不利于加工的特征，不管是机加工还是3D打印制作都能轻松实现，不需要特殊的工装夹具即可完成生产。在安装边界的设计上，结构的整体外形尺寸充分考虑了标准E3D V6热端的配套组件安装空间，中部通孔的深度刚好匹配热端散热段的长度，安装后热端的喉管位置不会与安装件发生干涉，同时预留了足够的空间布置加热块、热敏电阻、加热棒的走线位置，两侧的固定翼采用了对称式设计，不管是左侧固定还是右侧固定的X轴滑台都能适配，不需要区分安装方向，降低装配过程中的出错概率。结构上的两个侧孔为散热风道预留了安装接口，可以直接适配标准的3010、4010规格散热风扇的风道，不需要额外设计风扇固定支架，能够将冷却气流直接导向散热鳍片的间隙中，提升散热效率，保证热端熔融区的温度稳定在设定区间，避免温度波动导致的耗材熔融不均匀问题。

　　从实际装配的角度来看，该安装件的尺寸公差设计充分考虑了不同厂商生产的E3D V6兼容热端的尺寸误差，中部的安装孔采用了基孔制的间隙配合设计，既不会因为孔位过小导致热端无法插入，也不会因为间隙过大导致热端安装后出现晃动，螺纹段的公差适配通用的公制细牙螺纹标准，用户在自行装配时不需要进行二次打磨、扩孔等加工操作，直接通过螺纹旋紧即可完成热端与安装件的固定，配合侧面的紧定螺钉孔，可以在热端安装到位后通过紧定螺钉完成锁止，避免设备长期运行过程中因为运动振动导致热端出现轴向位移，防止打印过程中喷嘴高度发生变化导致的打印失败。翼状结构上的安装孔采用了长圆孔与圆孔组合的设计，既可以通过圆孔完成精准定位，也可以通过长圆孔实现小范围的位置调整，方便用户根据实际的喷嘴调平需求微调热端的安装位置，降低整机装配的调平难度。
