3D打印机挤出机CR10端盖适配结构

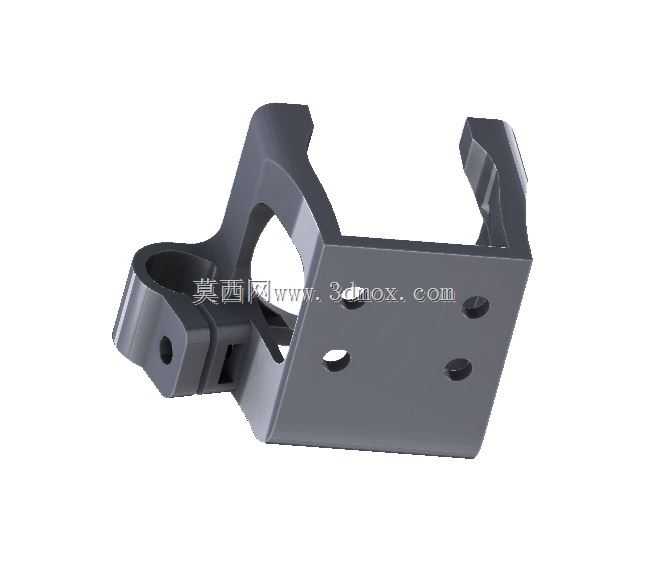

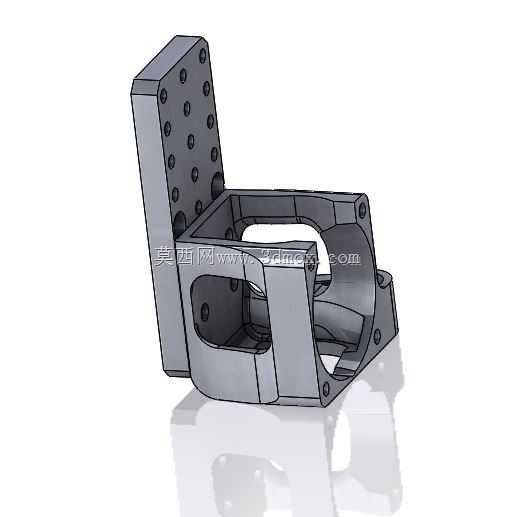

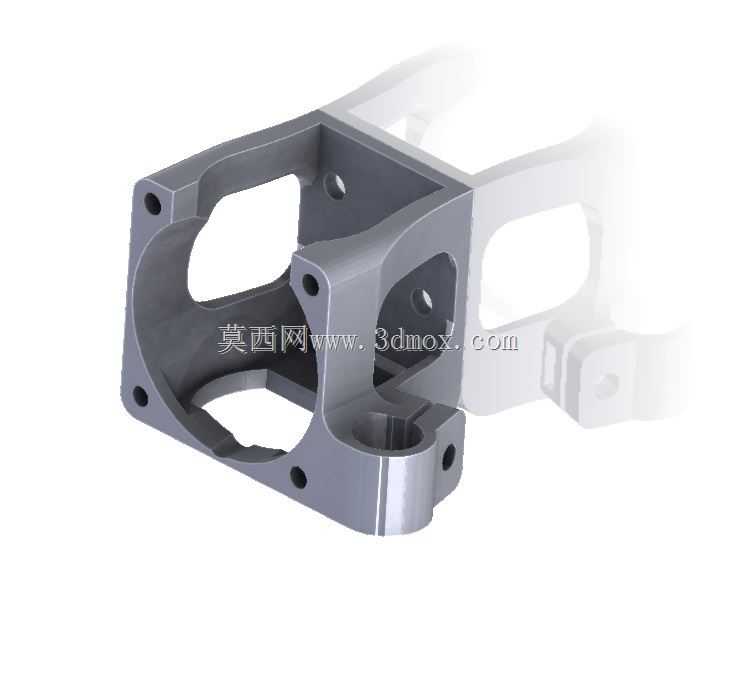

　　在桌面级FDM3D打印设备的送料挤出单元中，挤出机端盖是承担组件定位、散热衔接、部件防护多重作用的核心结构件，这款适配CR10机型的挤出端盖，主要针对近程挤出改装场景下的安装需求设计，可直接匹配dzino3D 2020v2版本挤出组件的安装孔位，同时集成了30x30x10规格轴流风扇的固定位，解决了常规改装件需要额外打孔调整、散热件固定不牢的常见问题。从实际装机场景来看，CR10系列作为保有量极大的桌面级3D打印机型，很多用户会针对原厂远程挤出的送料滞后、回料精度不足问题进行近程挤出改装，改装过程中最容易出现的问题就是挤出机电机、送料齿轮、散热风扇三者的安装干涉，要么是端盖强度不足长期受电机振动出现固定孔开裂，

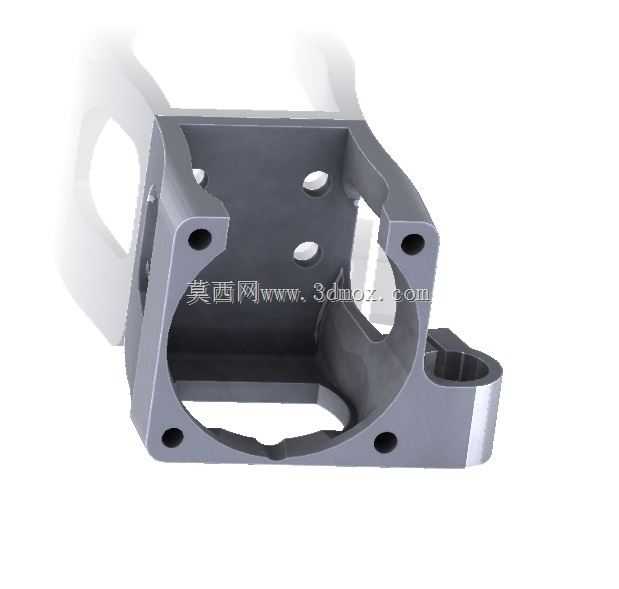

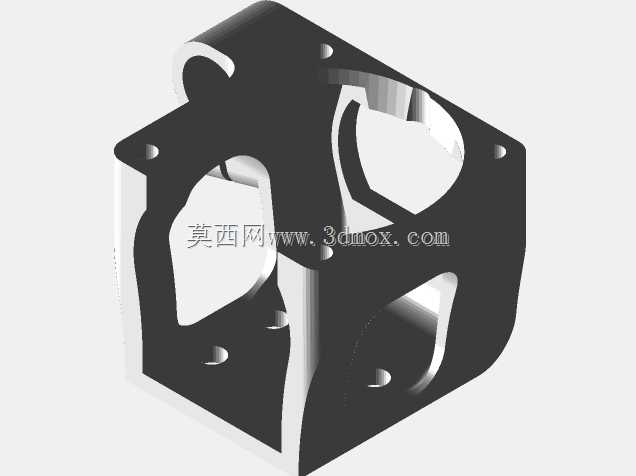

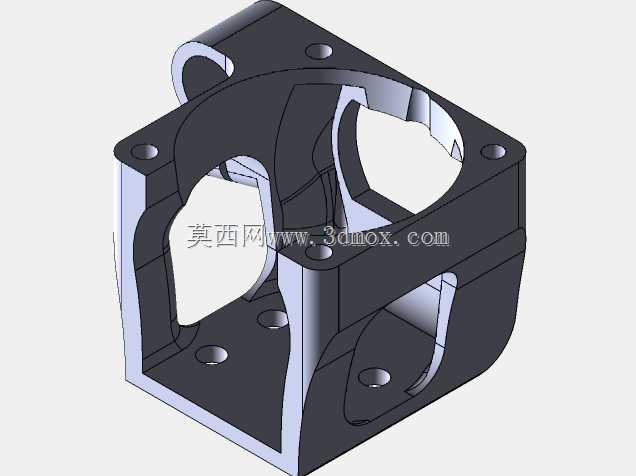

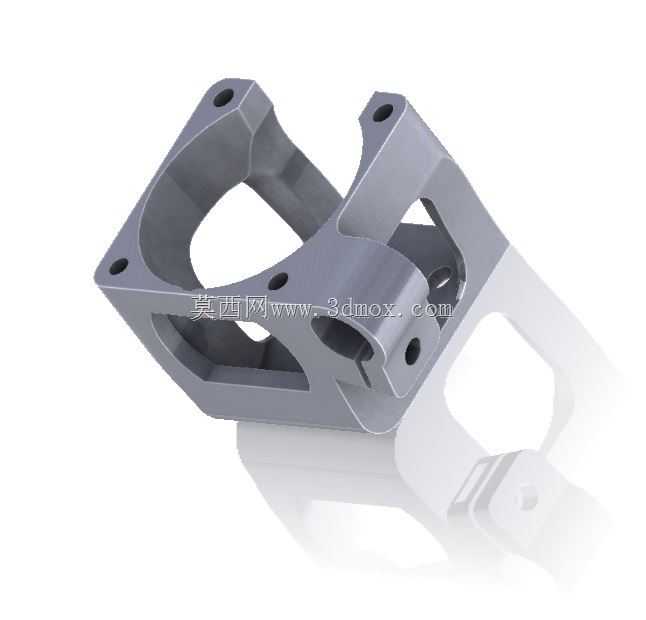

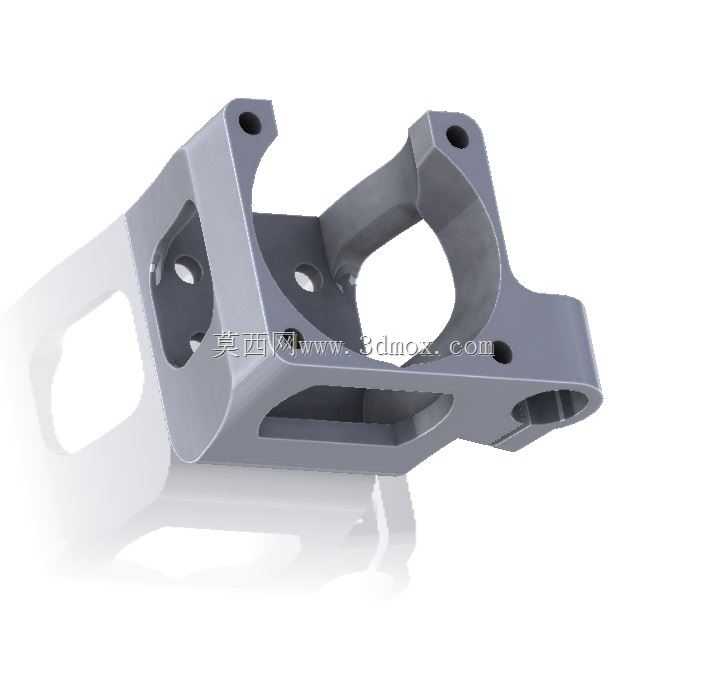

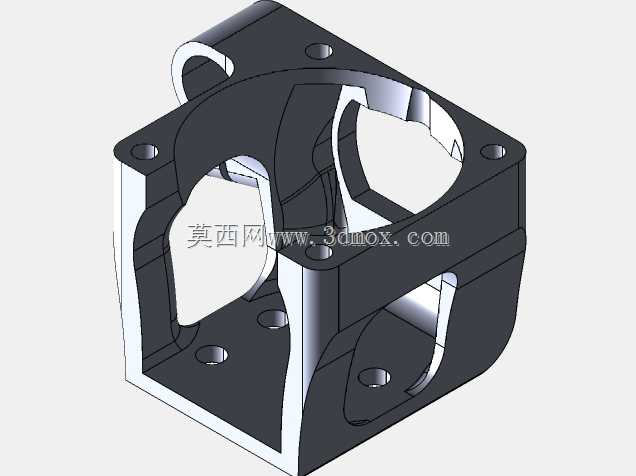

　　要么是风扇安装位置偏移导致散热气流无法精准对准挤出机冷端，造成耗材提前软化堵头。这款端盖在设计时首先梳理了各部件的安装边界：端盖主体贴合42型步进电机的前端安装面，四个固定孔位严格对齐电机端的M3螺纹孔位，孔位周边做了1.2mm的加厚凸台，避免螺丝锁附时应力集中造成塑料件开裂；送料齿轮的避让腔做了0.8mm的单边间隙，既保证齿轮转动无剐蹭，又能减少耗材碎屑从缝隙进入电机端的概率。针对散热部分的设计，端盖外侧的风扇安装座完全贴合30x30x10规格轴流风扇的外轮廓，四个风扇固定柱的高度做了精准控制，安装后风扇扇叶与端盖表面预留1.5mm的安全间隙，不会出现扇叶剐蹭端盖的异响问题，同时风扇出风口对准挤出机冷端散热鳍片的中心位置，

　　气流可以顺着鳍片间隙均匀流过，保证冷端温度稳定在耗材玻璃化转变温度以下，避免耗材在送料通道内提前软化引发堵料。在安装适配性上，这款端盖的外缘轮廓做了圆角过渡处理，不会出现改装后尖锐棱角划伤操作人手部的问题，走线槽位置预留了2mm的深度，挤出机加热棒、热敏电阻的线材可以顺着线槽排布，避免运动过程中线材与其他部件剐蹭磨损。从结构强度角度考虑，端盖主体壁厚设置为2mm，受力集中的固定柱位置做了三角加强筋连接，即使在长期高温工作环境下（设备机箱内长期工作温度可达40-50℃），也不会出现结构变形导致的齿轮错位、送料压力不均问题。实际装机测试中，这款端盖可以直接替换CR10原厂挤出端盖，不需要对原有设备的机架、电机位置做任何调整，

　　安装后送料齿轮的压紧力度可以通过原有调节弹簧精准控制，既不会因为压力过大造成耗材挤出阻力过大、步进电机丢步，也不会因为压力不足出现送料打滑、打印层厚不均的问题。针对日常维护的需求，端盖在送料齿轮的对应位置预留了清洁开口，不需要完全拆下端盖就可以清理送料齿轮上附着的耗材碎屑，大幅降低日常维护的拆装工作量。另外端盖的表面没有多余的装饰结构，所有曲面和平面都以功能实现为第一优先级，注塑成型或者3D打印自制时的脱模难度低，打印时不需要添加过多支撑结构，自制加工的良率更高。对于设备改装从业者来说，这款端盖的尺寸边界完全控制在原有挤出组件的安装空间内，改装后不会出现挤出单元整体尺寸过大、与打印机X轴限位开关干涉的问题，也不会影响原有打印平台的最大成型尺寸，不需要重新调整设备的行程限位参数，大幅降低改装后的调试工作量。在耗材适配性上，这款端盖的送料通道做了顺滑的倒角过渡，适配1.75mm直径的常规FDM打印耗材，送料过程中不会出现耗材剐蹭通道内壁、产生碎屑的问题，不管是打印PLA、PETG这类常规耗材，还是ABS、PC这类需要更高挤出温度的工程耗材，端盖的结构稳定性都能满足长期工作需求。
