桌面级FDM3D打印机铝型材框架结构

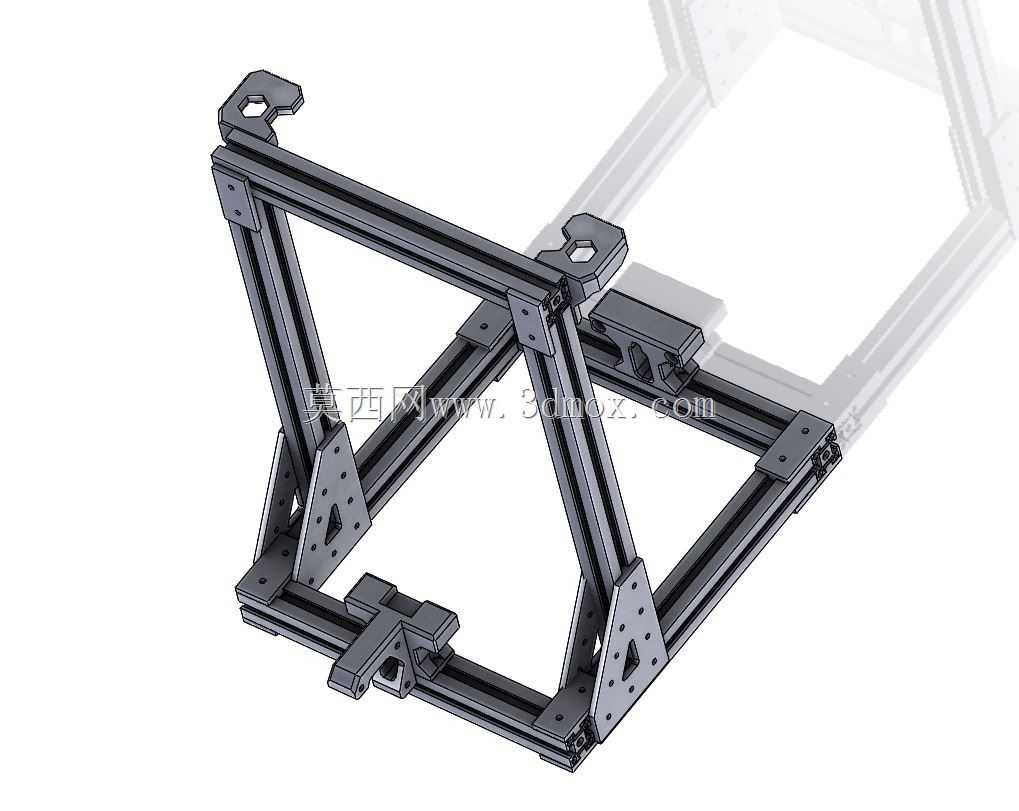

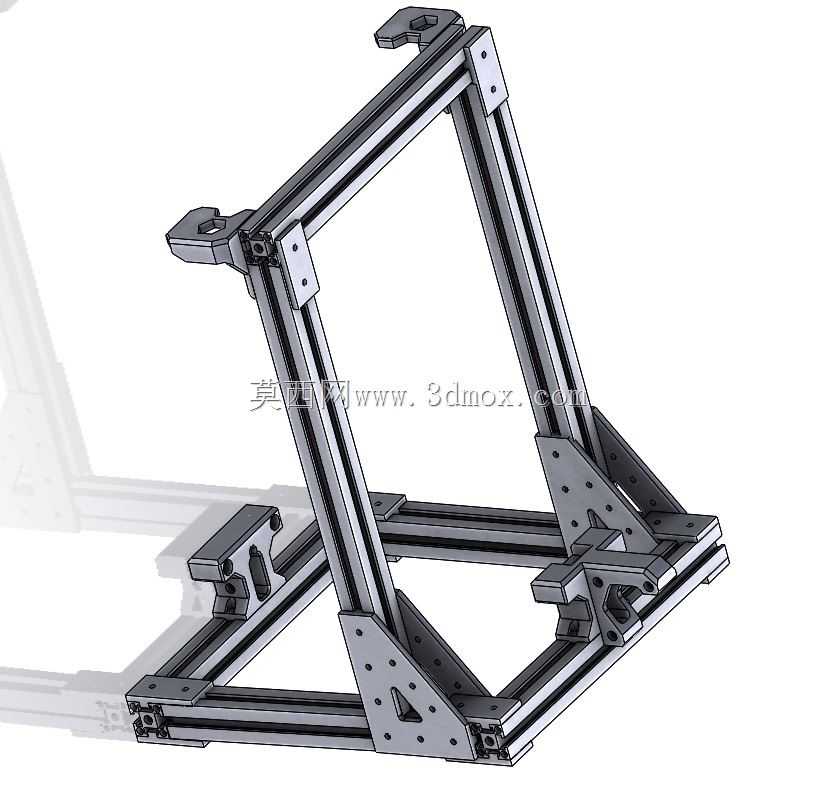

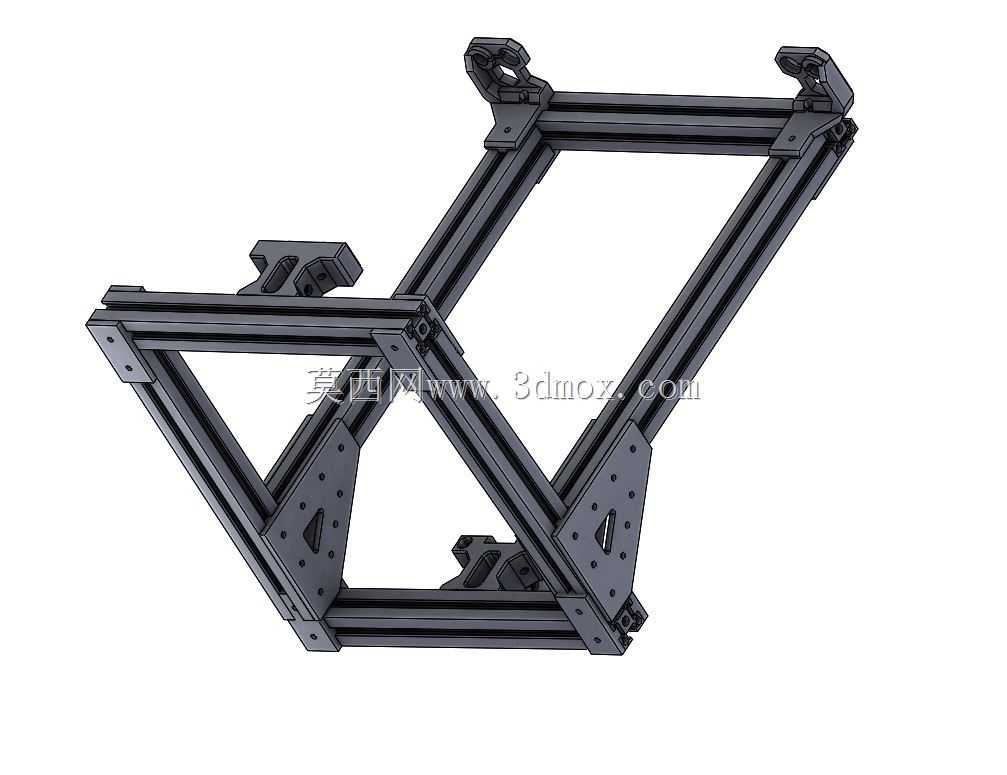

　　这套框架结构面向桌面级熔融沉积成型3D打印设备开发，核心采用工业铝型材作为主体承载构件，适配小尺寸桌面设备的安装、调试与日常使用场景，可直接放置于普通工作台面完成打印作业，无需额外配套大型安装基座，适配个人创客、小型工作室、教学实训场景下的小尺寸零件快速成型需求。从结构设计逻辑来看，整体采用矩形框式承载布局，通过角码连接实现各段铝型材的垂直拼接，底部型材构成完整的矩形支撑底座，为整机提供稳定的承载基础，可抵消打印过程中运动部件往复移动产生的小幅振动，避免机架共振导致的打印层纹偏移、成型精度下降问题。垂直方向布置的型材作为Z轴运动的安装基准，其拼接端面经过平面度适配设计，可保证Z轴导轨安装面的直线度要求，避免Z轴运动过程中出现卡顿、

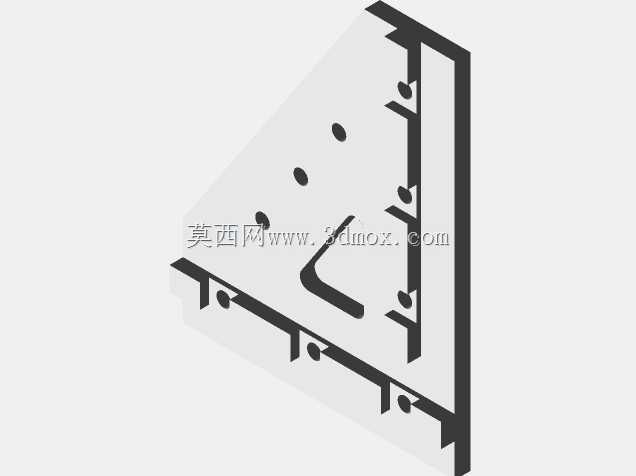

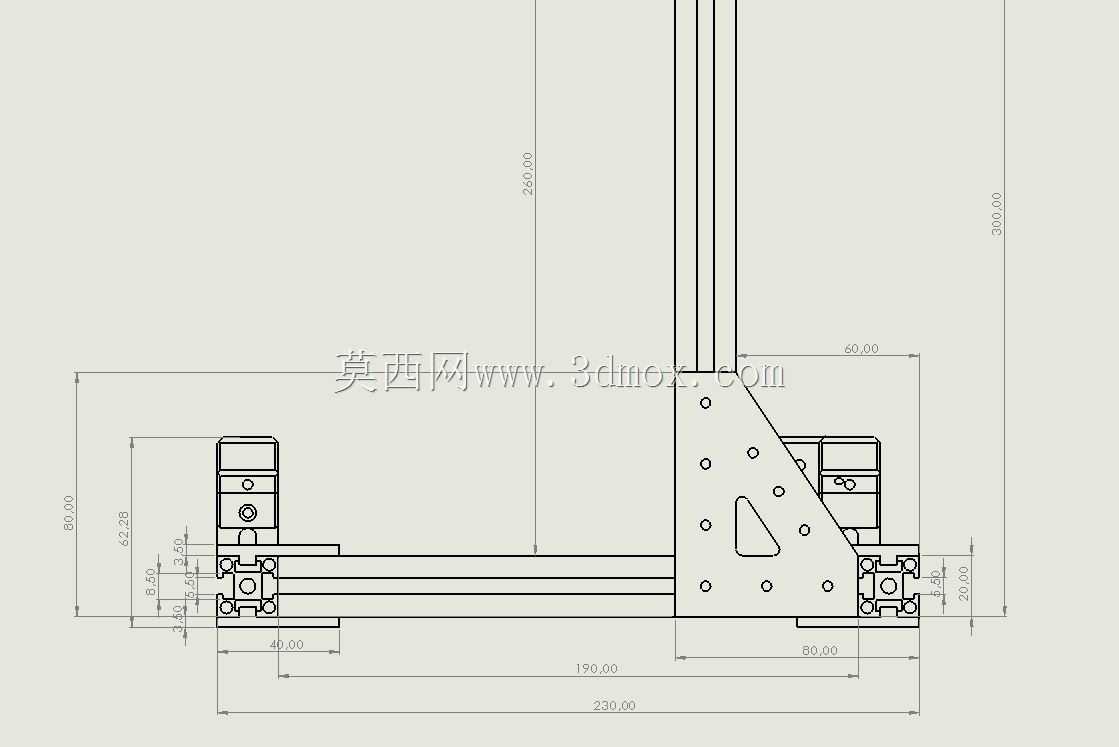

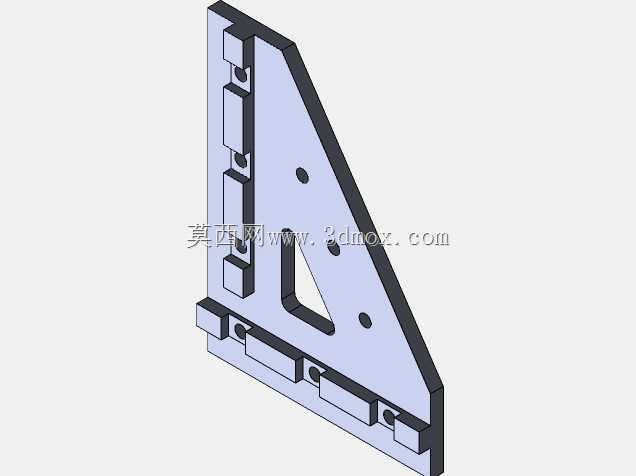

　　层厚不均的问题。X、Y方向的型材长度经过精准匹配，预留了运动组件的全行程活动空间，不会出现运动干涉问题。框架的连接节点全部采用标准紧固件实现刚性连接，配套的角件在每个连接点位都布置了足够数量的连接孔位，可根据实际装配需求调整锁紧位置，装配过程无需焊接工序，仅使用常规内六角扳手即可完成整机组装，后期维护时可快速拆解更换受损型材段，也可根据个性化改装需求拓展安装点位，加装额外的功能附件。从安装边界尺寸来看，框架整体底座占用台面尺寸为120mm×120mm，各轴向型材长度分别对应X向205mm、Y向190mm、Z向260mm的有效安装空间，可适配成型尺寸在100mm级别的小型打印运动组件，整体外轮廓尺寸紧凑，不会占用过多桌面空间。

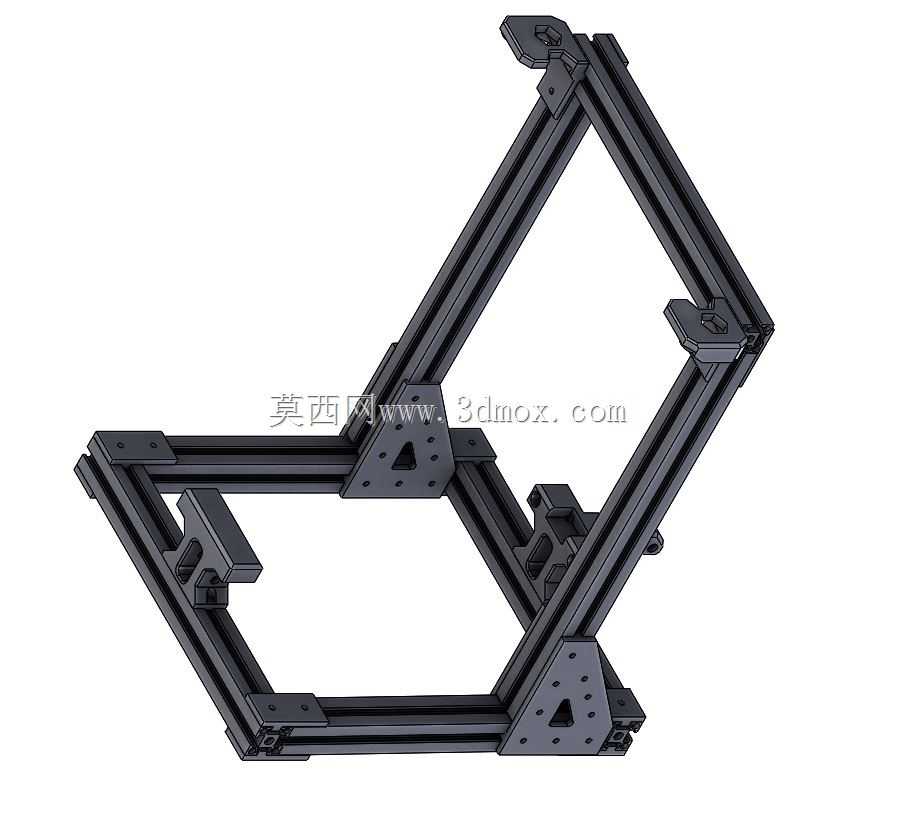

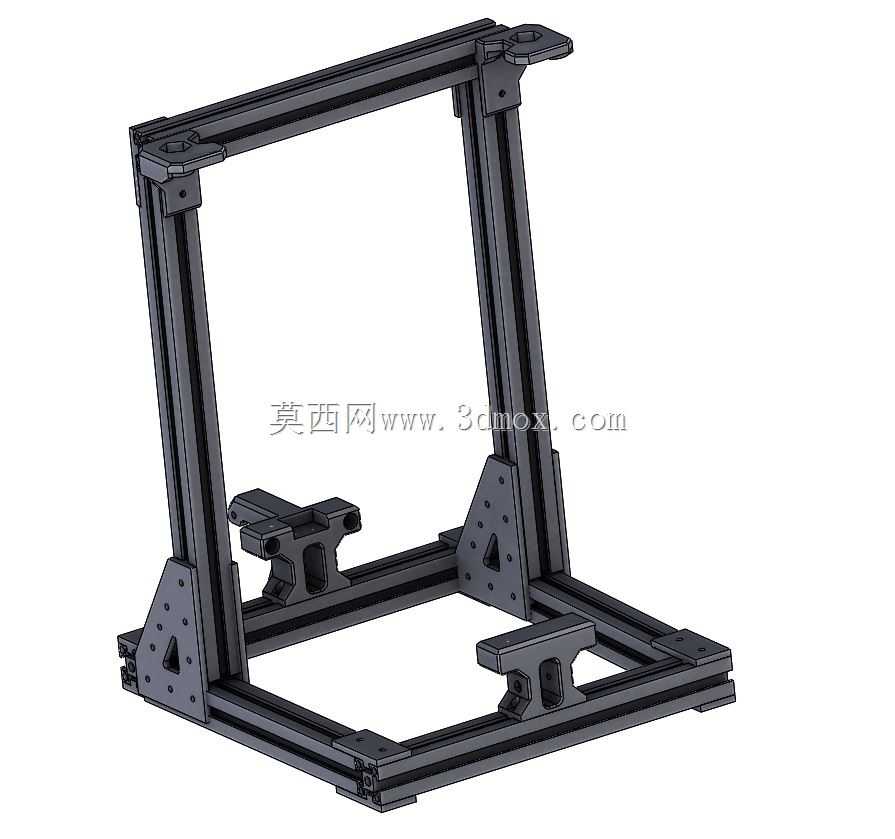

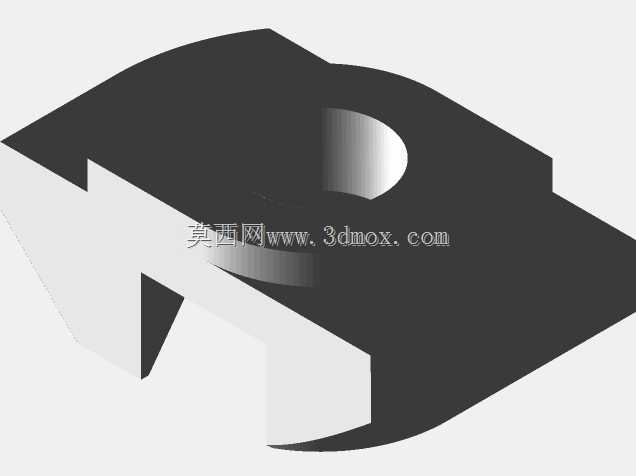

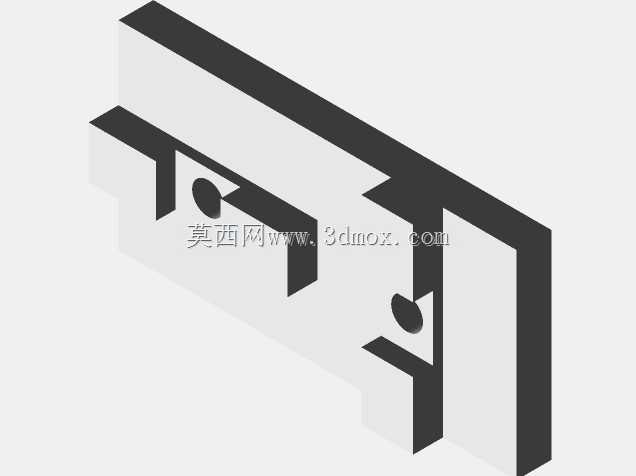

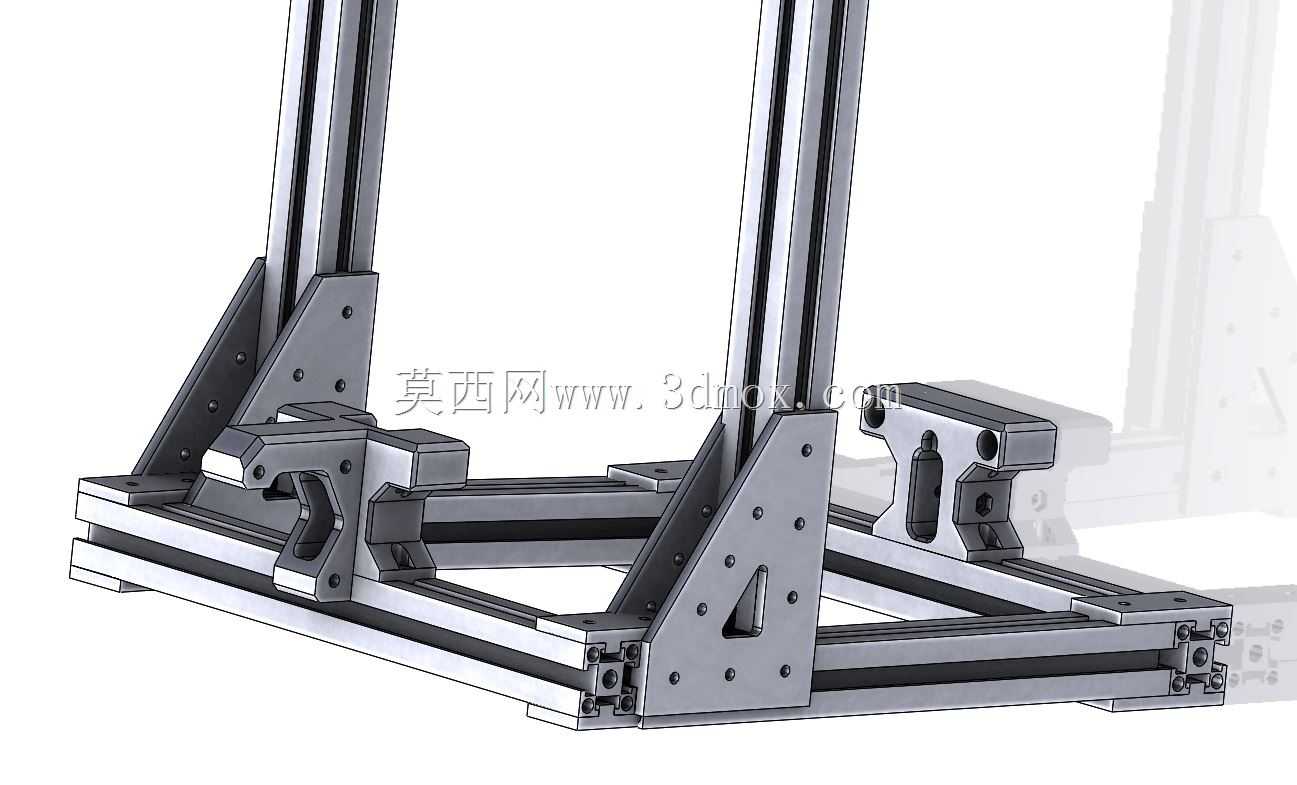

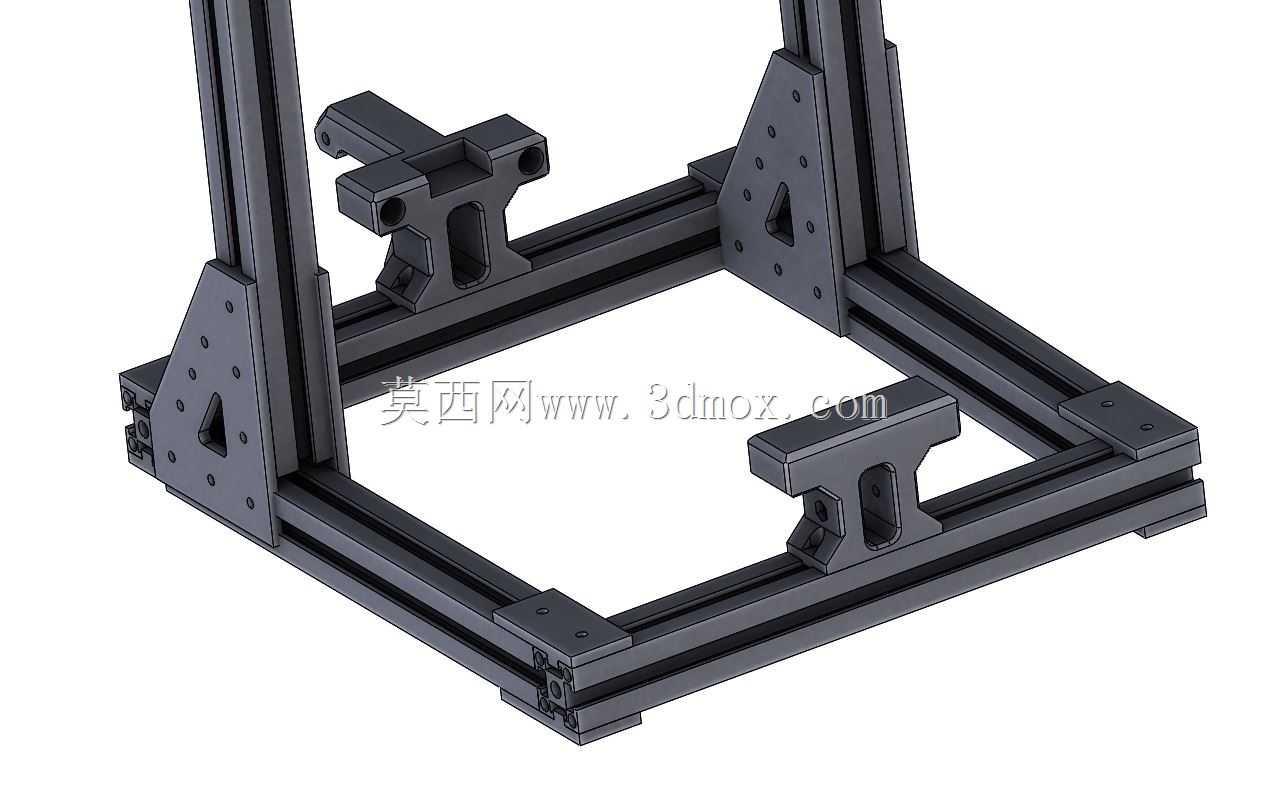

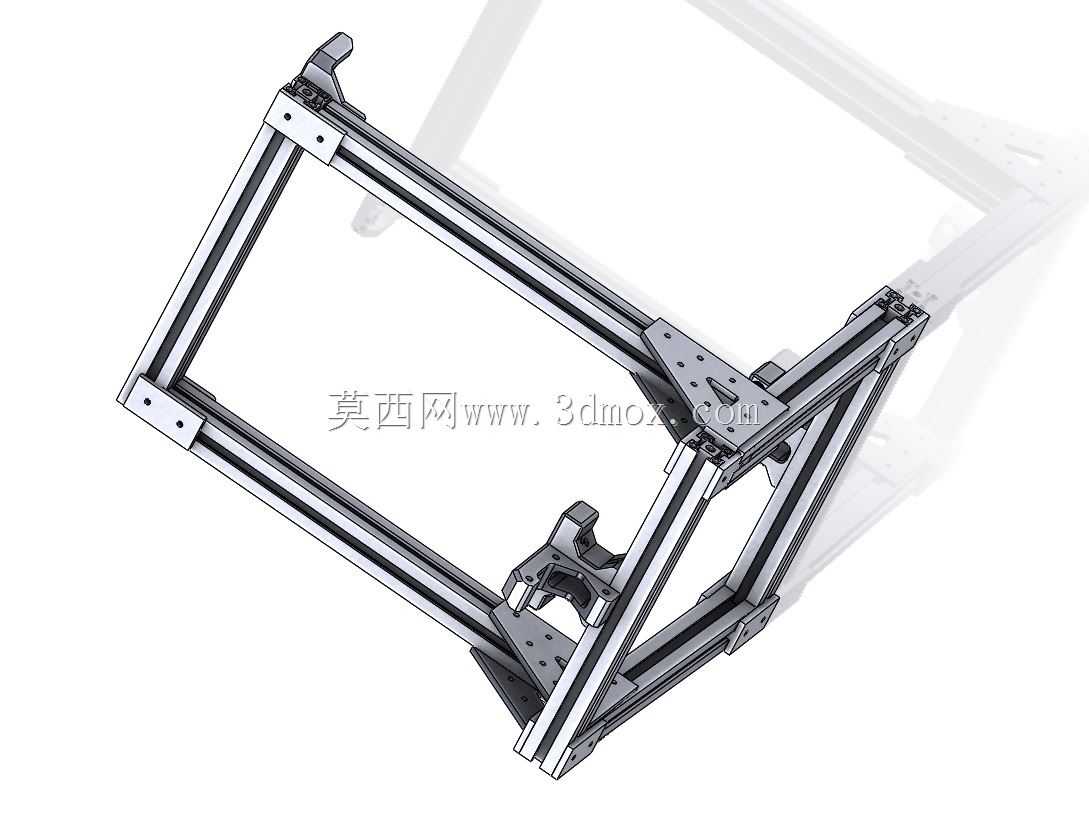

　　型材选用2020规格工业铝型材，其槽道结构可直接嵌入T形螺母实现附件的免打孔安装，无需在型材表面额外加工安装孔，既保留了型材本身的结构强度，也提升了附件安装的灵活性。框架上预留的安装点位可直接固定X轴运动滑台、Y轴传动组件、Z轴升降导轨以及打印平台安装座，各安装面的孔位位置经过同轴度适配，装配时仅需调整紧固件锁紧力度即可保证各运动轴的垂直度与平行度要求，降低了整机组装的调试难度。连接所用的内六角螺钉与T形螺母均为标准工业紧固件，采购替换成本低，日常维护时无需定制特殊配件。这套框架在设计时充分考虑了桌面设备的使用特性，整体重心落在底座矩形范围内，即使Z轴运动组件升至最高位置，整机也不会出现倾覆风险；

　　铝型材本身的表面阳极氧化层具备一定的耐磨与抗腐蚀能力，长期使用不会出现锈蚀掉漆问题，适合实验室、创客空间等长期高频使用的场景。框架的结构刚度经过适配优化，在保证整体轻量化的前提下，可承受打印头高速往复运动带来的冲击载荷，不会出现机架形变导致的打印精度丢失问题；各型材段的拼接缝隙控制在装配公差允许范围内，不会出现累积装配误差导致的运动轴错位问题。对于结构设计从业者而言，这套框架的设计思路具备较强的参考价值，其采用的标准型材搭配标准紧固件的模块化设计方式，可快速迁移至其他小型桌面设备的机架设计中，通过调整各段型材的长度即可快速适配不同尺寸规格的设备需求，大幅缩短非标小型设备的机架开发周期，减少定制机加工零件的使用比例，降低整体制造成本与装配调试难度。
