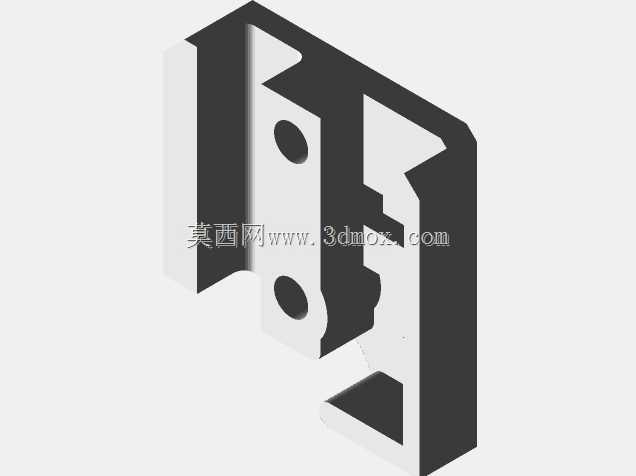

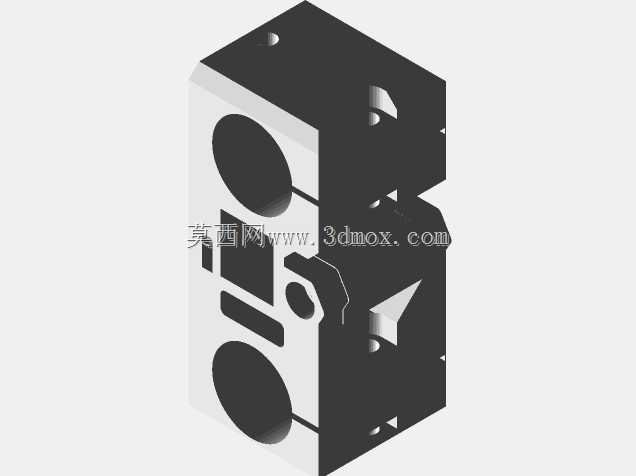

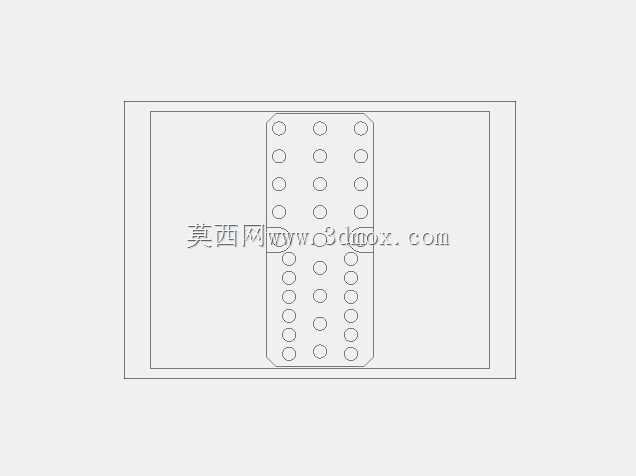

dzino mini 2019款3D打印机挤出机构总成

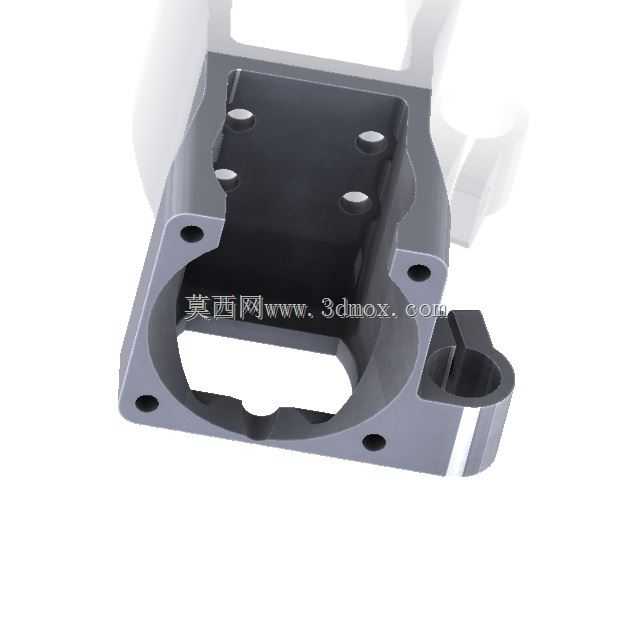

　　这套挤出机构适配桌面级FDM成型设备的小型化迭代机型，核心定位面向个人创客、小型工坊的小尺寸零件快速打样场景，可覆盖PLA、ABS、TPU等常见熔融沉积耗材的稳定送料成型需求，在教育实训、手板验证、定制化小零件制作场景中，能兼顾打印精度与组装调试的便捷性。整套机构采用铝型材框架作为安装基体，型材槽口兼容通用M8 T型螺母的安装标准，无需额外定制连接块即可完成各功能模块的位置调整，X轴运动副选用2根LM8UU直线轴承配合光轴导向，运动方向的平行度公差可控制在0.05mm以内，避免打印过程中出现喷头抖动导致的层纹不均问题。送料端采用近程挤出布局，相比远程送料结构，耗材输送路径缩短60%以上，针对柔性耗材的送料阻力更小，可稳定支撑1.

　　75mm直径耗材的精准送料，送料步进电机的安装位预留了20mm间距的调节槽，可根据不同耗材的表面摩擦力调整压料轮的压紧力度，避免硬质耗材打滑、柔性耗材被压溃变形的问题。热端部分选用MK8挤出机套件，标配0.4mm口径喷嘴，可兼容0.2-0.8mm不同口径喷嘴的快速更换，喷嘴加热块的测温孔与加热棒孔采用同轴度0.02mm的精加工设计，确保温度采集准确，加热均匀，长时间连续打印时温度波动可控制在±1℃范围内，避免因温度不均导致的堵头、拉丝问题。热端旁侧安装NPN型5V感应式接近传感器，型号为LJ8A3-2-Z/BX，触发距离2mm，用于Z轴原点定位，相比机械触碰式限位开关，无机械磨损，重复定位精度可达0.01mm，

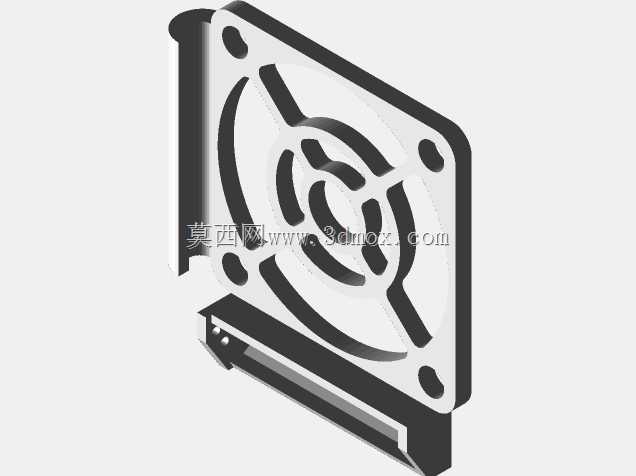

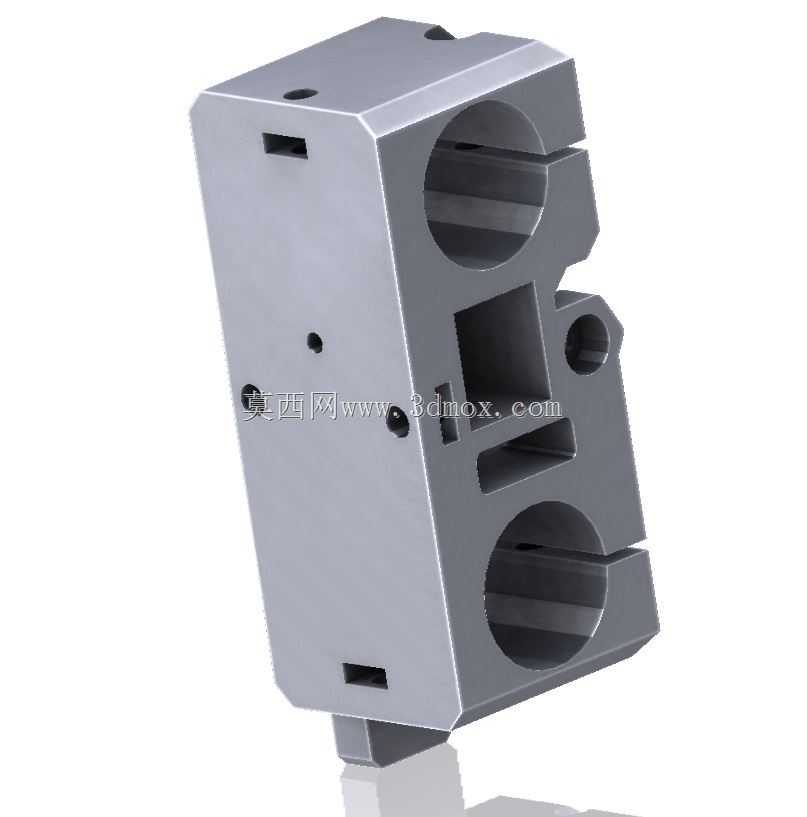

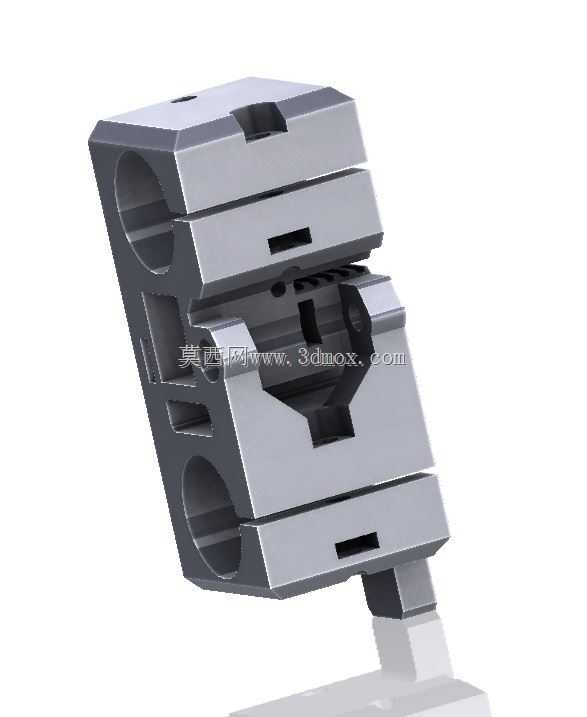

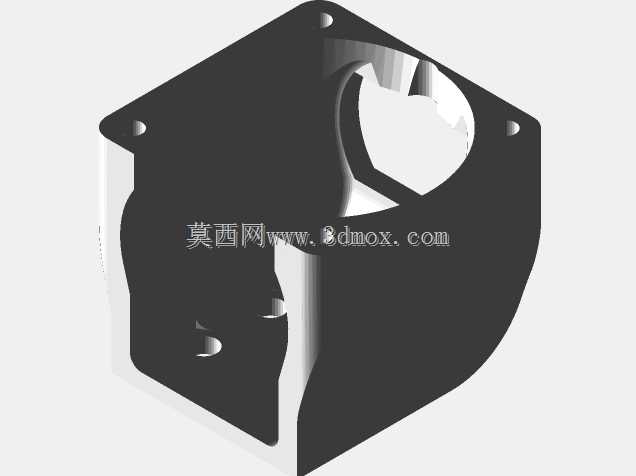

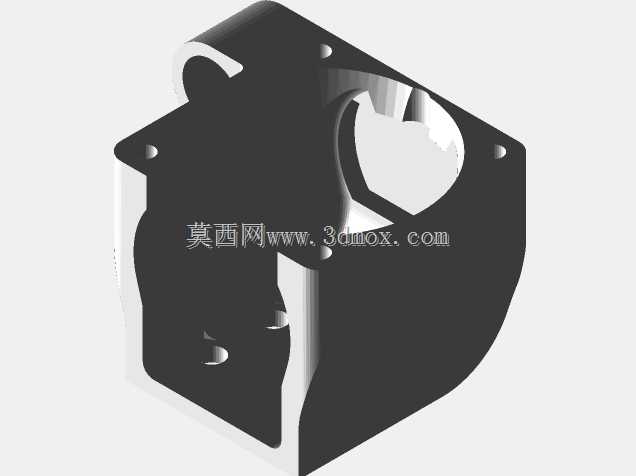

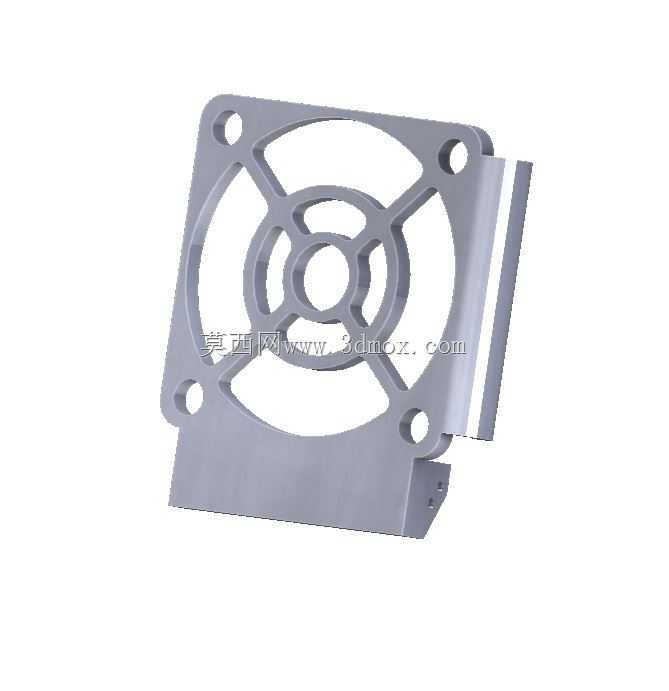

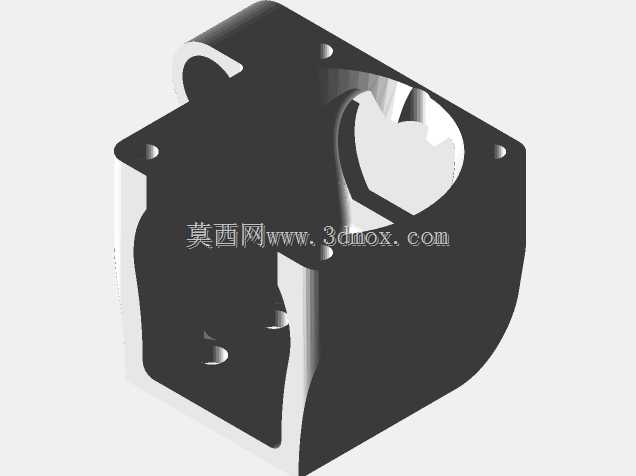

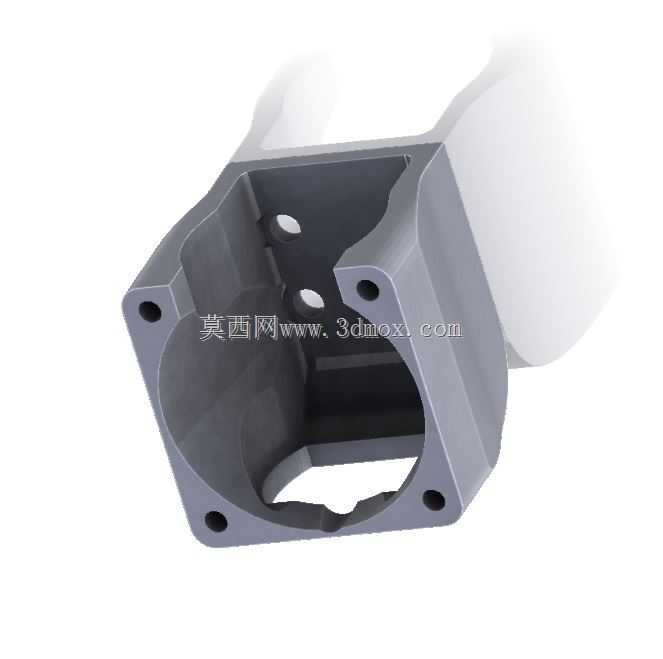

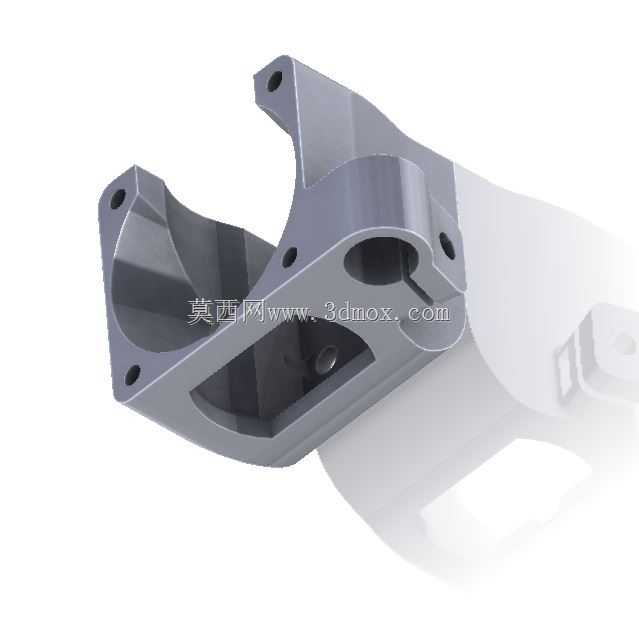

　　长期使用无需调整触发位置，能有效降低设备的日常维护频次。X轴运动传动采用6mm宽度GT2同步带，带轮齿形为圆弧齿，传动背隙小于0.03mm，同步带的张紧机构集成在X轴端部安装座上，通过单颗M3螺丝即可调整皮带张紧力，无需额外拆解轴系部件，日常调试维护效率更高。挤出机的 carriage 即喷头安装滑台采用一体化注塑成型结构，预留了散热风扇、导风管的安装位，可适配30x30x10mm规格的轴流散热风扇，对冷端送料段进行强制风冷，避免耗材在喉管处提前软化导致的堵头故障。设备的控制端安装位预留了通用12864显示屏的安装槽，屏幕旁侧集成旋钮编码器的安装孔，可实现脱机状态下的参数调整、打印任务启动操作，无需全程连接上位机。

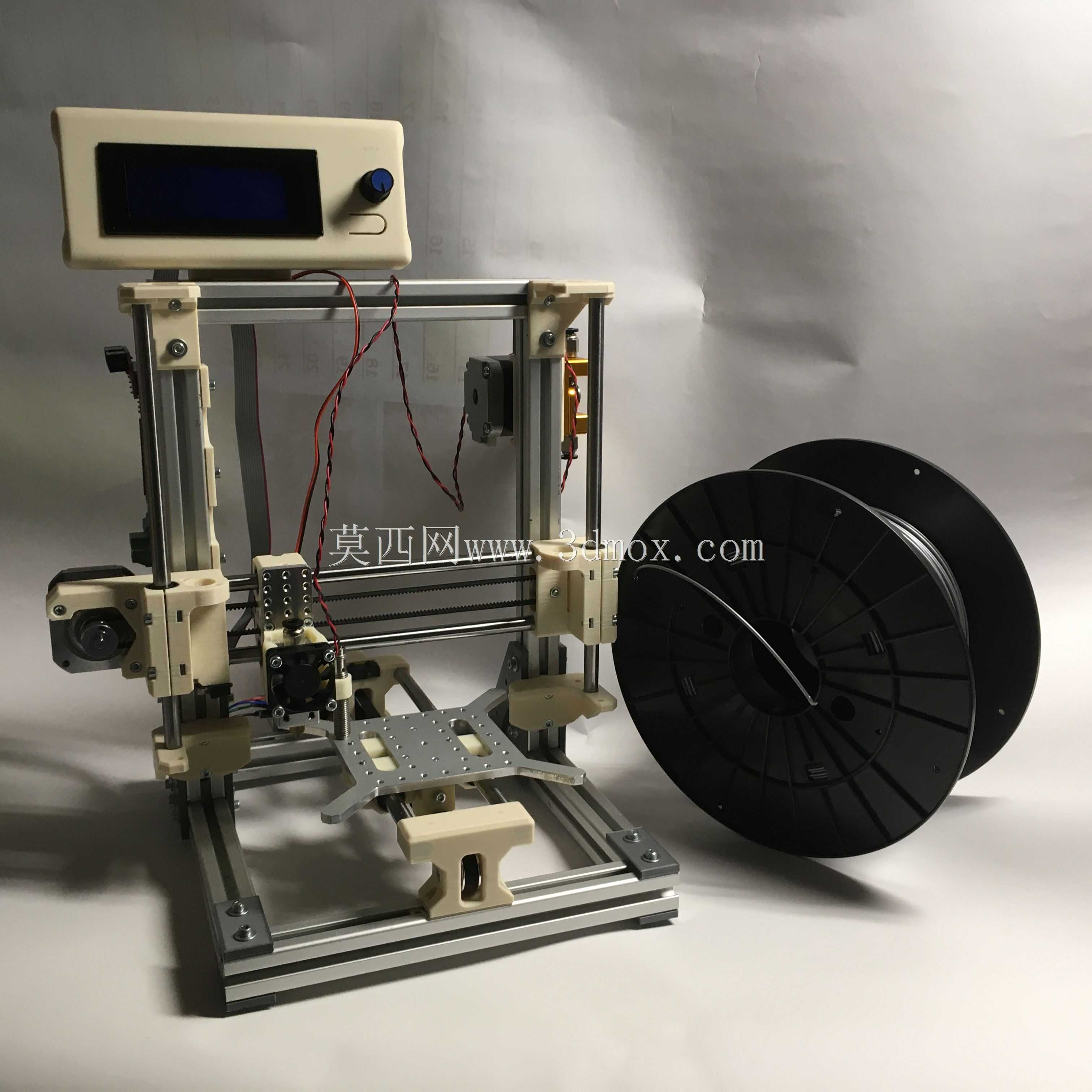

　　料架部分采用悬臂式结构，可适配标准1kg规格的耗材卷安装，料卷转轴采用低阻尼设计，送料过程中料卷转动阻力小于0.1N，避免送料阻力过大导致的耗材拉伸变形、送料失步问题。整套机构的安装边界充分考虑小型桌面设备的空间限制，X轴有效打印行程控制在120-150mm区间，Z轴导向立柱与Y轴运动平台的连接位采用快拆式设计，设备拆解后可装入A4尺寸的收纳箱中，方便携带转运，适合移动教学、外出展示等场景使用。各运动部件的走线均预留了理线卡槽，可将电机线、传感器线、加热线沿铝型材槽口规整布置，避免运动过程中线缆剐蹭打印件、干涉运动路径的问题。在实际打印测试中，这套挤出机构可实现0.1mm层厚的高精度打印，也可切换至0.3mm层厚实现快速打印，最高打印速度可达80mm/s，针对薄壁结构、悬空结构的打印，配合合理的散热风道设计，可实现无支撑打印小角度悬空面，减少后期支撑拆除的工作量。
