Baja5B右发动机铝制安装支架结构

　　这款支架是为1/5比例Baja 5B遥控越野车型配套的右侧发动机安装固定构件，采用3mm厚度铝板加工成型，核心作用是承担发动机与车架之间的连接载荷，抵消大排量二冲程发动机运行时产生的高频振动，同时约束发动机的安装位置，保证动力输出轴与传动系统的同轴度处于设计公差范围内。从实际使用场景来看，Baja 5B这类大比例油动RC车型常被用于越野场地竞速、飞坡等高强度工况，发动机在急加速、落地冲击时会产生多方向的交变载荷，支架的结构强度直接决定动力系统的安装可靠性，一旦支架出现形变或断裂，会直接导致传动错位、发动机移位，甚至打坏传动齿轮、损毁车架结构。

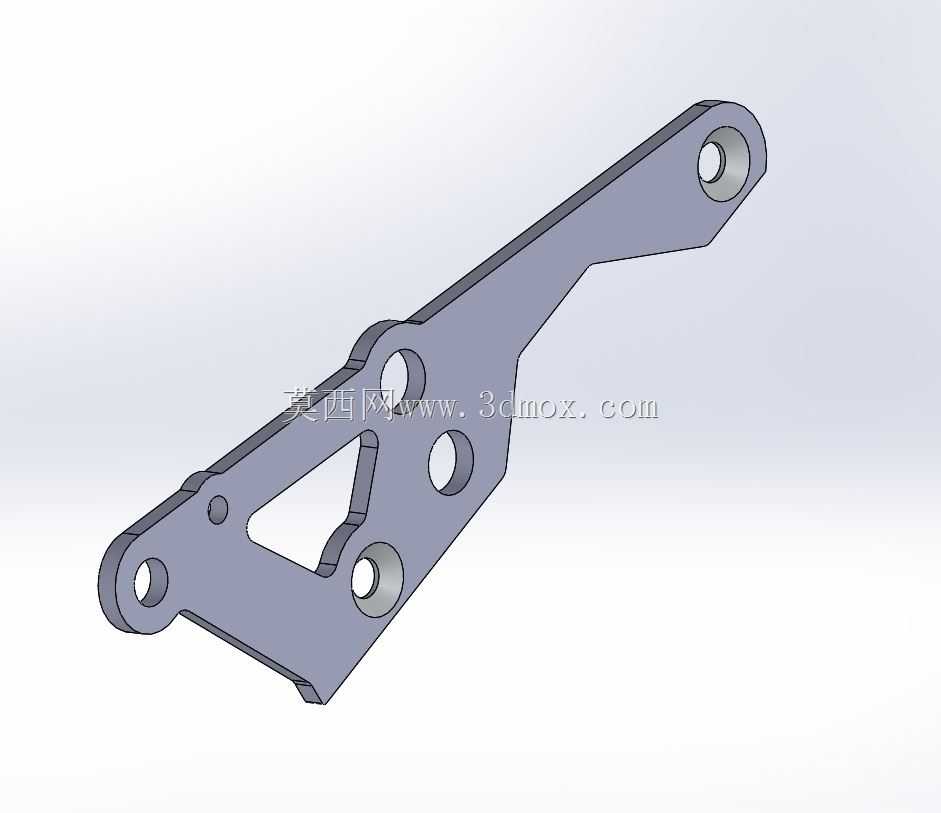

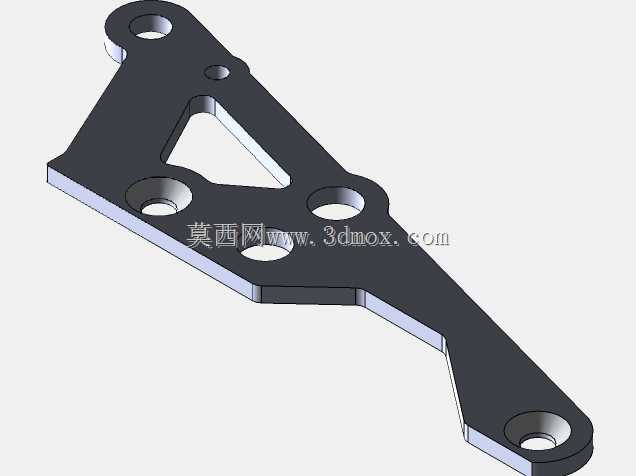

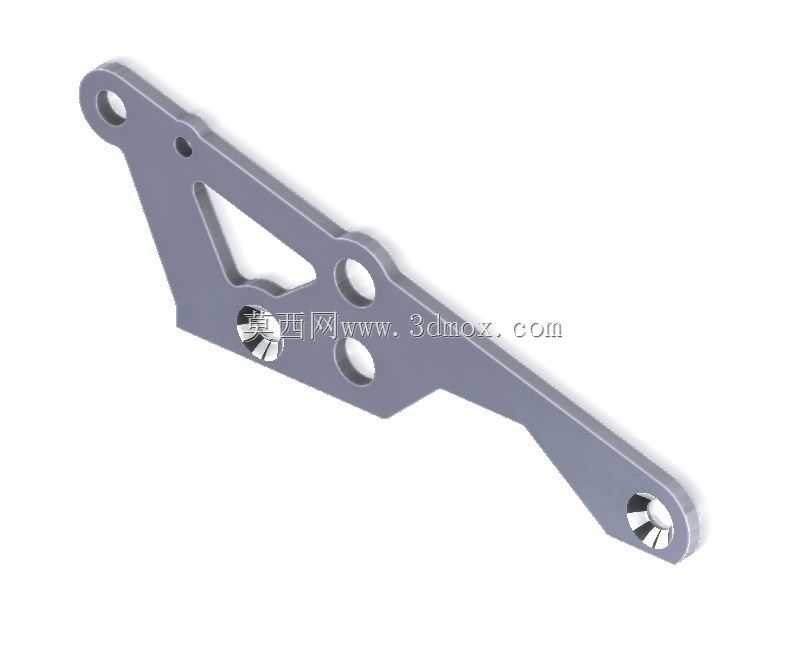

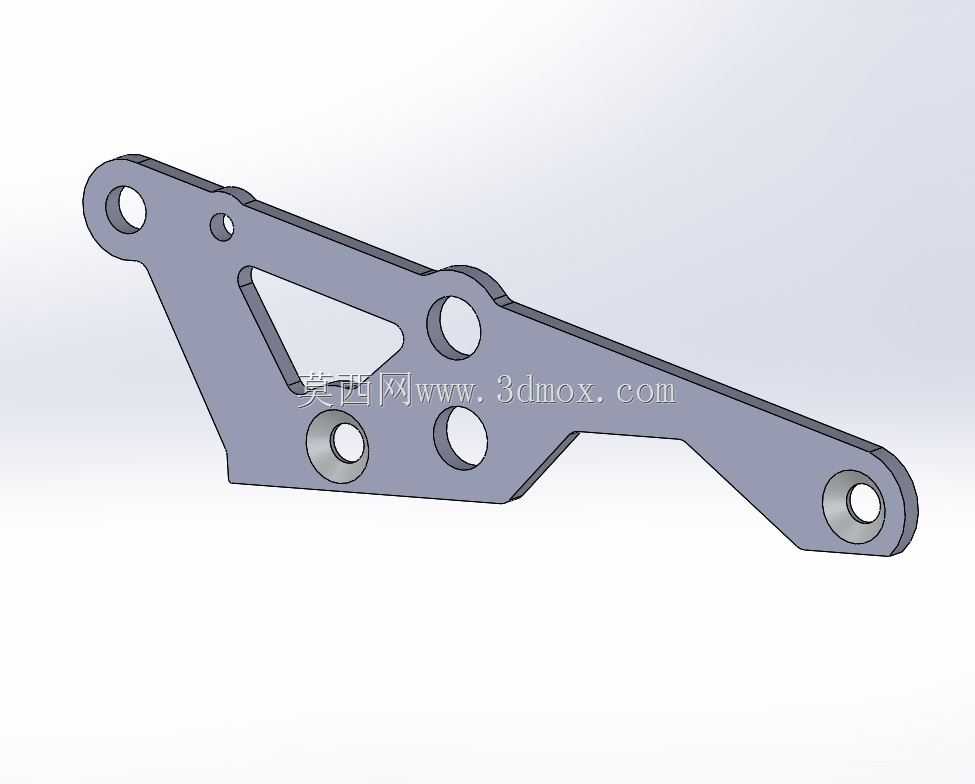

　　设计上采用了镂空式的桁架结构，在支架的非受力区域开出三角形减重孔，既没有削弱主受力路径的截面强度，又能有效降低构件自重，减少簧下质量的同时，也能避免多余重量给车架右侧带来的配重偏差。支架的安装点位完全匹配HPI87490对应的原厂安装边界，两端的大尺寸通孔用于穿装固定螺栓，和车架、发动机的安装凸台精准对位，中间的三个同轴孔位用于铰接发动机的减震缓冲胶套，通过胶套的阻尼作用过滤发动机运转时的高频振动，避免振动直接传递到车架导致舵机、接收机等电子元件出现震松、失灵的问题。两端的内嵌式锥孔是为了适配沉头内六角螺栓，安装后螺栓头完全没入支架表面，不会突出干涉周边的排气管、空滤等周边部件，避免车辆在颠簸路面行驶时突出的螺栓头剐蹭地面或者勾扯杂草、碎石。

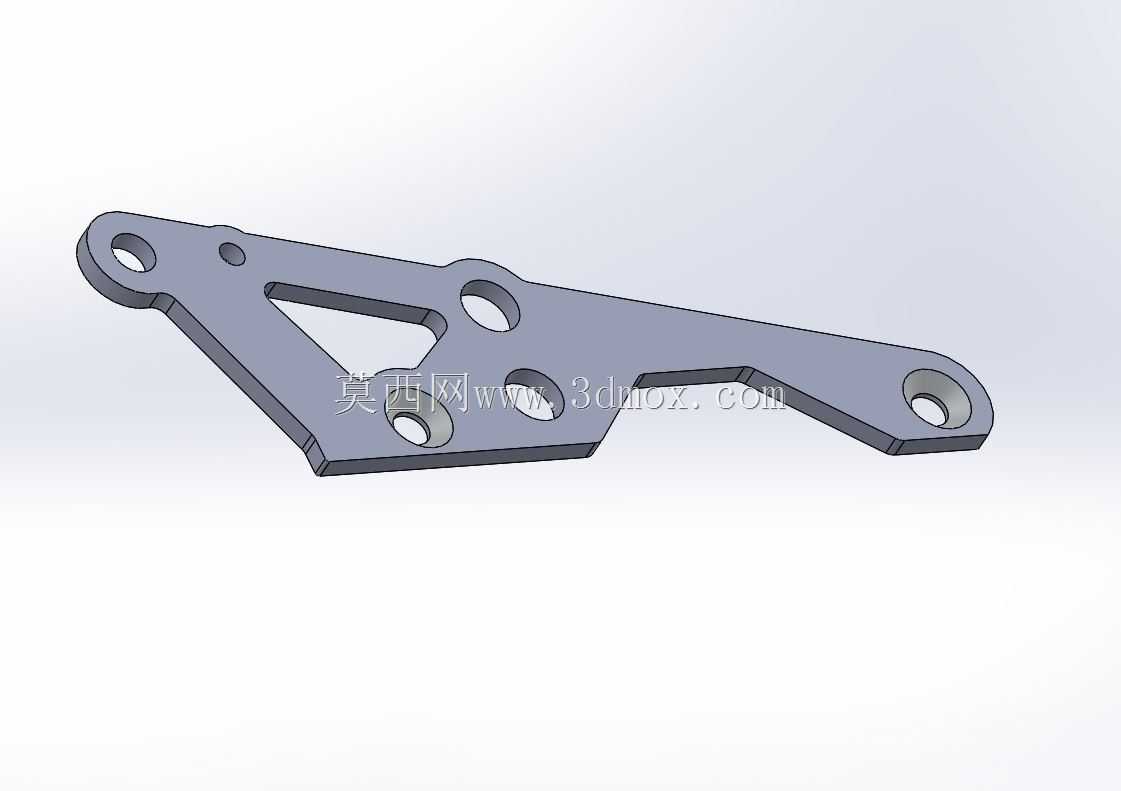

　　从安装边界来看，支架整体呈长条形异形轮廓，安装后左侧固定在车架的主纵梁凸台上，右侧延伸至发动机侧安装位，整体安装平面度要求控制在0.1mm以内，避免安装时出现强制装配导致的支架内应力，长期受力下出现疲劳断裂。支架的弯折角度完全贴合发动机侧盖与车架之间的空间间隙，不会和发动机的散热鳍片、手拉启动器产生运动干涉，即使发动机在缓冲胶套上产生最大行程的位移，支架和周边部件也保留有足够的安全间隙。材质选用3mm厚度的铝合金，兼顾了强度和轻量化需求，相比钢制支架重量降低40%以上，同时铝合金的抗疲劳性能能够承受长时间的振动载荷，不会像薄钢板那样在长期振动下出现应力开裂。

　　在实际装配过程中，这个支架的安装顺序需要先预装中间的减震胶套铰接点位，再依次紧固两端的车架侧、发动机侧固定螺栓，螺栓紧固扭矩需要控制在合理范围，避免扭矩过大压裂铝合金安装孔位，或是扭矩不足导致螺栓在振动中松脱。支架表面做了阳极氧化处理，能够抵御户外越野时泥水、沙尘的腐蚀，长期使用也不会出现锈蚀问题，镂空的结构也不容易积存泥沙，车辆清洁时可以直接冲洗，不会在支架缝隙里残留污垢导致重量增加或是腐蚀构件。对于RC车型改装、维修场景来说，这款支架可以直接替换原厂同型号损坏的支架，不需要额外对车架或者发动机安装位进行打磨、扩孔修改，安装孔位的位置度公差控制在0.05mm以内，装配后能够完全还原原厂的动力系统安装位置，保证传动系统的啮合间隙处于设计范围，避免出现传动异响、齿轮过度磨损的问题。
