Baja5B遥控车六角轮毂接合器结构

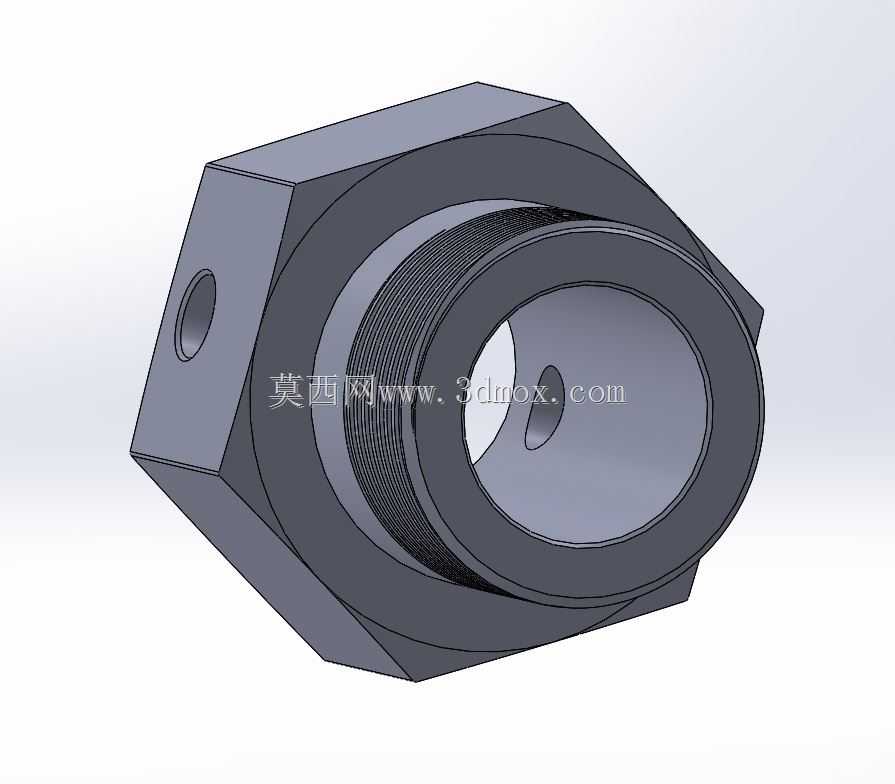

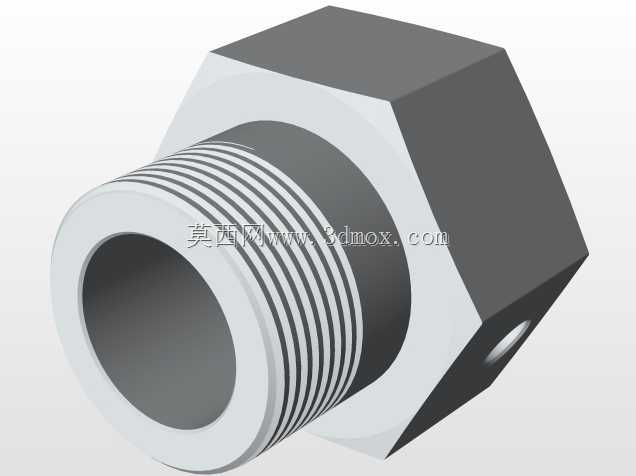

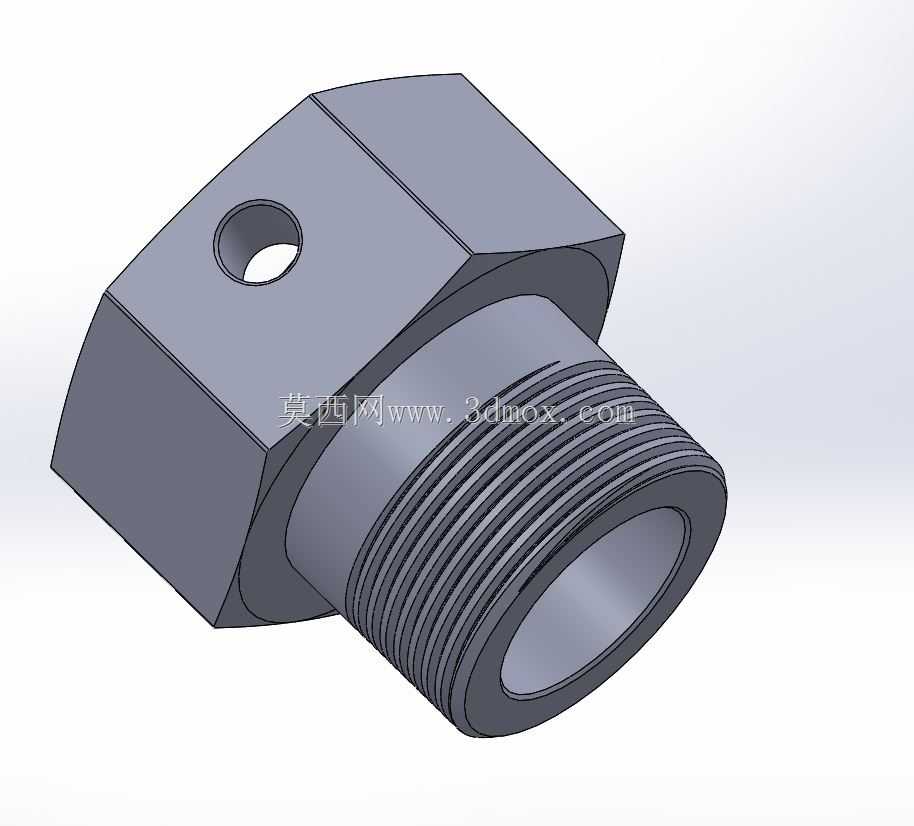

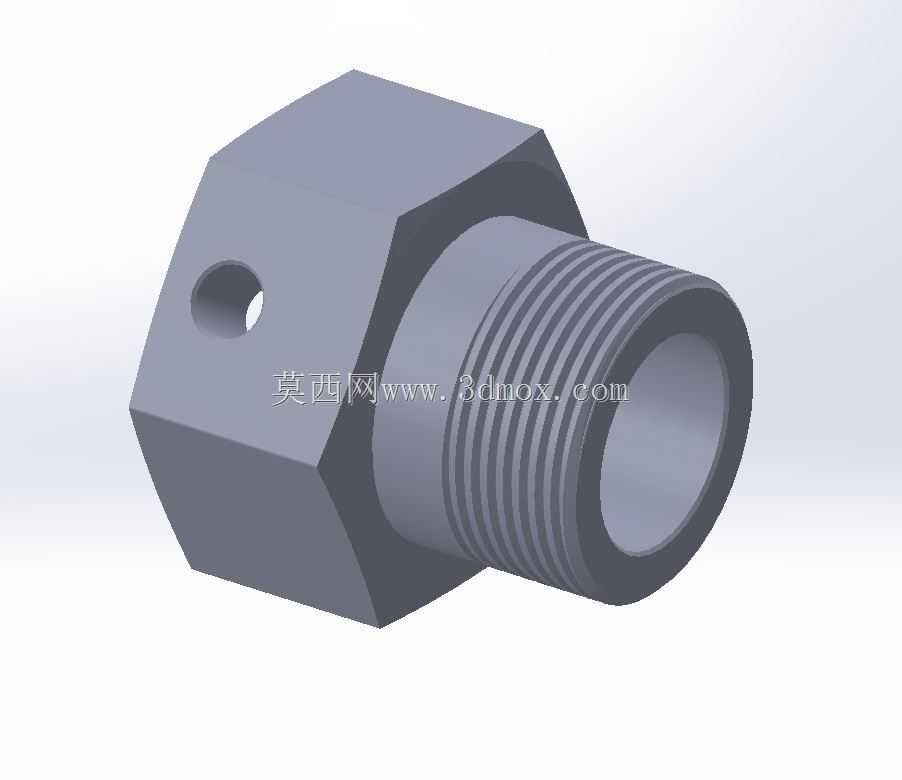

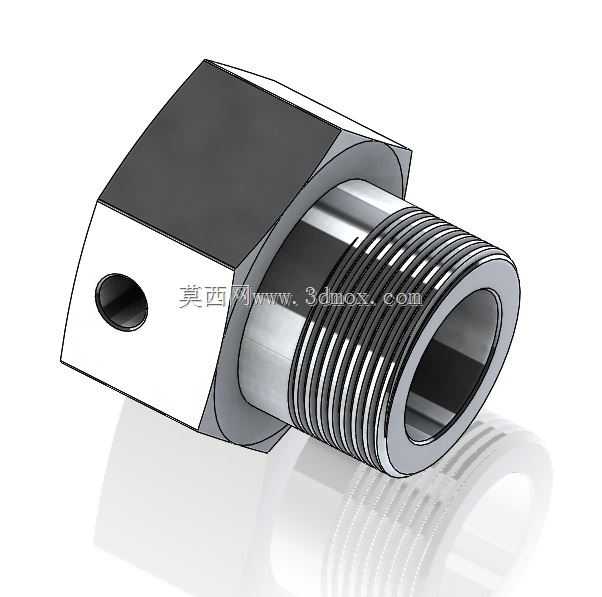

　　这款零件是1/5比例燃油遥控越野车型Baja 5B的车轮六角接合座，也就是玩家常说的轮毂结合器，主要承担车轮与轮轴之间的扭矩传递、轴向定位功能，是遥控模型车行走系统里的核心受力零件。实际场地越野行驶过程中，大排量甲醇发动机输出的扭矩经过减速齿轮组传递到轮轴，最终要靠这个接合座的六角面带动轮毂转动，飞坡落地、急加速、急刹车时的冲击载荷也会直接作用在这个零件上，所以原厂塑料接合器很容易出现扫六角、断裂的问题，这款铝制升级件就是针对原厂件的强度缺陷做的替换设计。从结构细节来看，零件一端是标准17mm规格的外六角凸台，这个尺寸是大比例遥控车通用的轮毂配合尺寸，六角的对边尺寸公差控制在0.05mm以内，和轮毂的六角槽配合时既能保证顺畅装配，

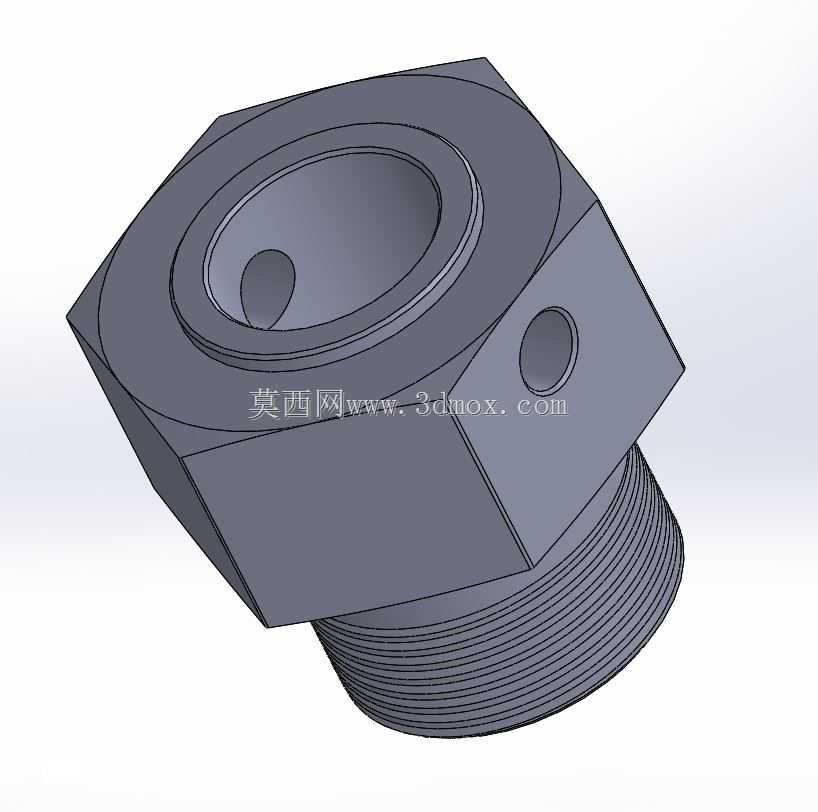

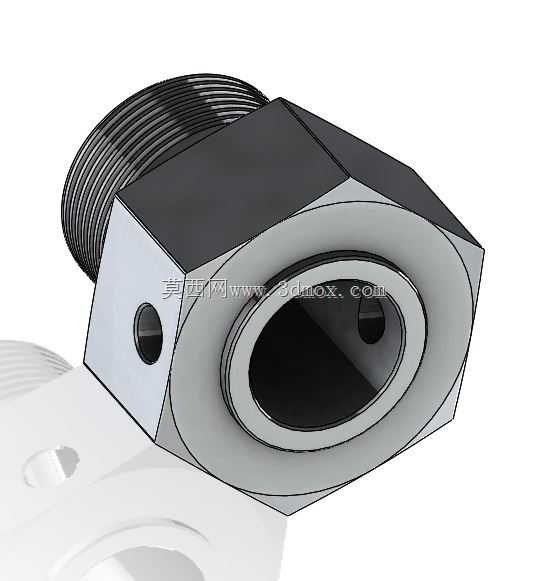

　　又不会出现过大旷量，避免传动过程中出现冲击异响、磨损加剧的问题。六角凸台根部做了1mm的退刀圆角，能有效降低应力集中，避免飞坡冲击时六角根部出现断裂。零件另一端加工有外螺纹段，螺纹规格为M12x1，和轮轴端部的锁紧螺母配合，实现车轮的轴向固定，螺纹的有效长度为8mm，足够保证螺母锁紧后的啮合牙数，即使在持续振动的越野工况下也不会出现螺母松脱的问题。六角端面上加工有一个直径2mm的径向通孔，这个孔是用来插固定销的，安装时销子穿过轮轴上对应的销孔和这个通孔，能进一步限制接合座和轮轴之间的相对转动，就算螺纹锁紧出现轻微松动，也不会出现接合座跟转、动力完全中断的情况。零件的中心是直径10mm的通孔，和轮轴的配合间隙控制在0.03mm，

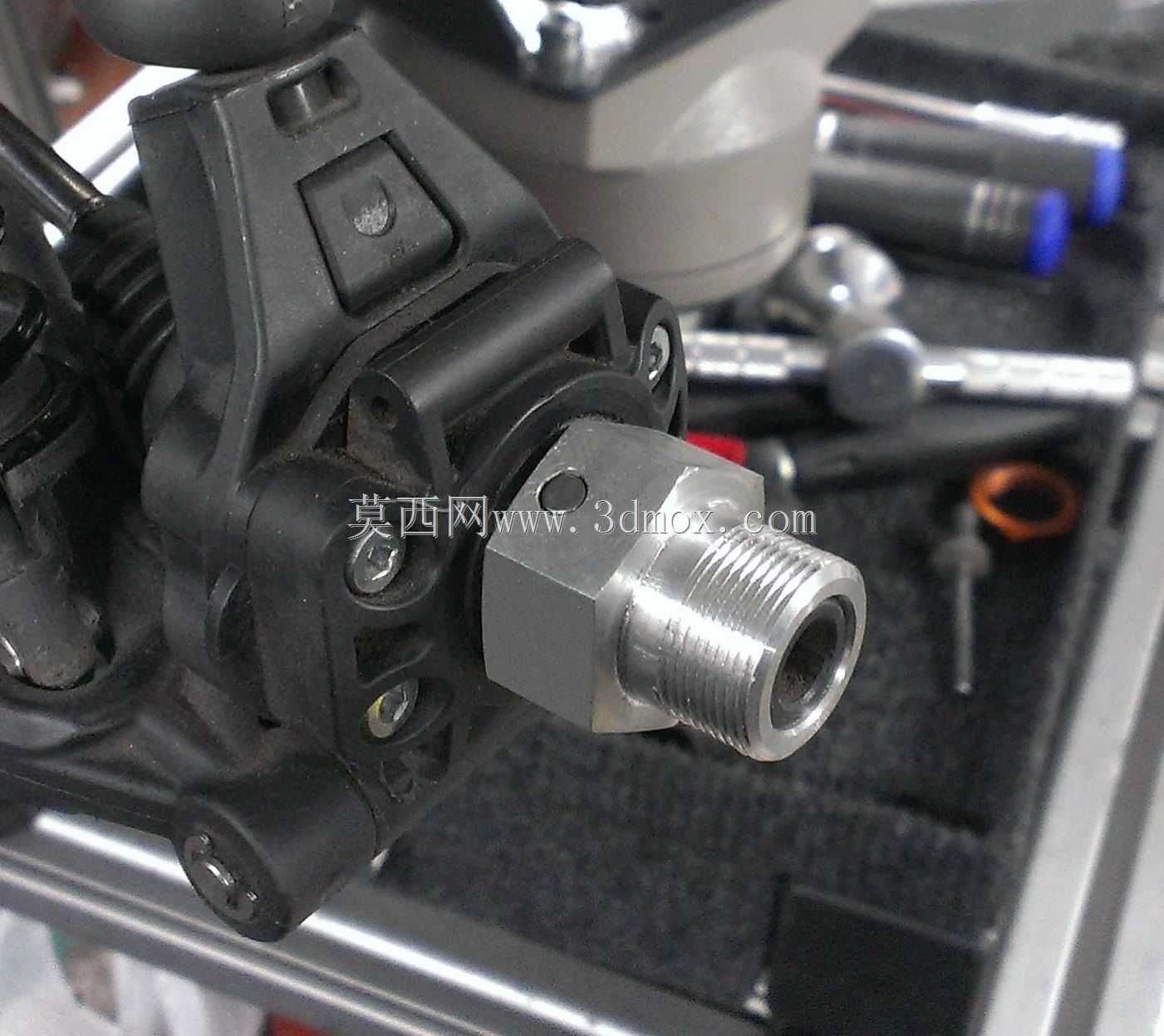

　　装配后能保证接合座和轮轴的同轴度，避免车轮转动时出现偏心抖动，影响高速行驶的稳定性。零件的主体外形做了切边处理，除了六角配合段之外，主体部分铣出了两个平行的平面，方便安装时用扳手卡住拧紧，不会出现拧动时打滑的问题。材质选用6061铝合金做硬质阳极氧化处理，表面硬度能达到HV300以上，相比原厂尼龙材质的接合器，抗扭强度提升了4倍以上，重量却只比原厂件重6g，不会给行走系统增加过多的簧下质量，影响悬挂的响应速度。实际安装时，只需要把原厂的塑料接合器从轮轴上拔出，清理干净轮轴表面的油污和磨损碎屑，将这款铝制接合器的通孔对准轮轴插入，让径向孔和轮轴上的销孔对齐，插入固定销后拧上锁紧螺母，按照规定扭矩拧紧即可，

　　整个替换过程不需要额外打孔或者修改其他零件，完全是原位安装的替换件。在日常场地使用场景下，不管是砂石路面的拉力行驶、跳台的飞坡落地，还是泥地的大扭矩打滑工况，这款接合器都能稳定传递动力，不会出现原厂件常见的六角磨圆、销孔开裂的问题，能大幅降低玩家的日常维护频率，减少因为零件损坏导致的比赛退赛风险。设计过程中特意平衡了强度和重量的关系，没有为了追求极致强度把零件做的过于厚重，而是在应力集中的根部、六角棱边位置做了加厚处理，非受力区域做了适当的减薄，在保证结构强度满足大马力越野需求的前提下，尽可能控制零件重量，避免增加轮端的转动惯量，影响车辆的加速和刹车性能。螺纹段的加工精度也做了严格控制，螺纹的牙型角偏差控制在±1°以内，和标准锁紧螺母配合时不会出现滑牙、卡滞的问题，多次拆装之后依然能保持稳定的锁紧力。径向销孔的位置度公差控制在0.02mm，安装时不需要反复调整就能轻松对准轮轴上的销孔，降低了安装难度，就算是新手玩家也能顺利完成替换操作。
