Baja5B遥控车铝制制动器固定板结构设计

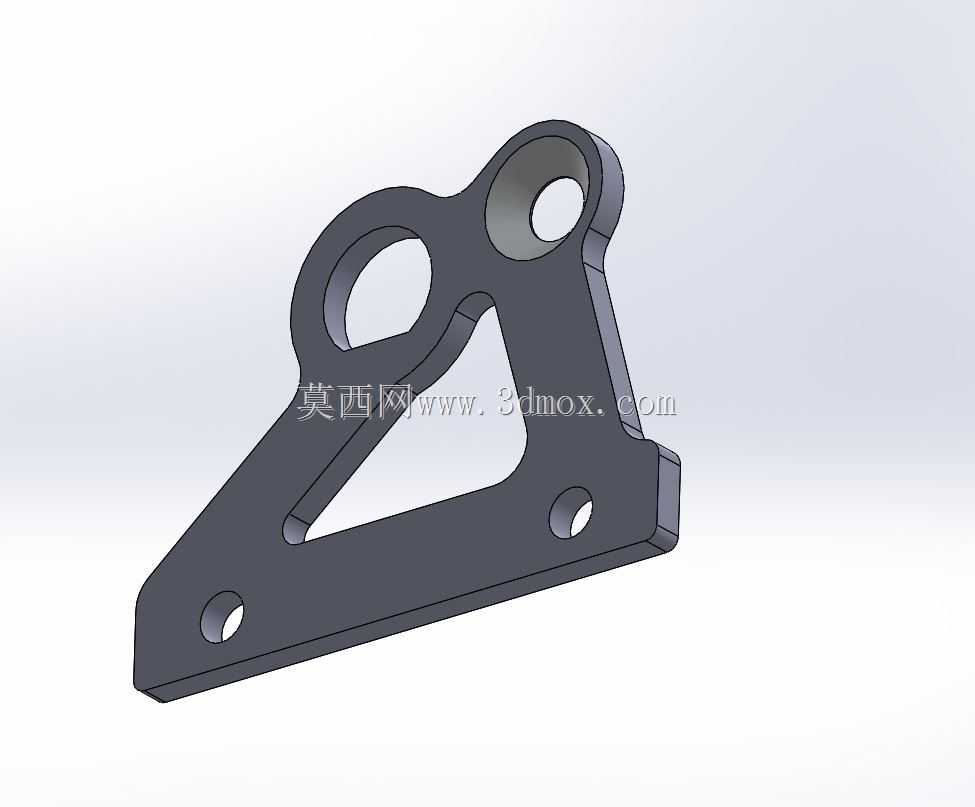

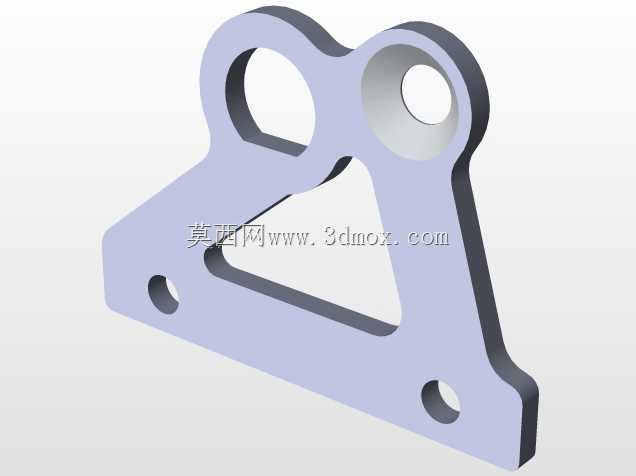

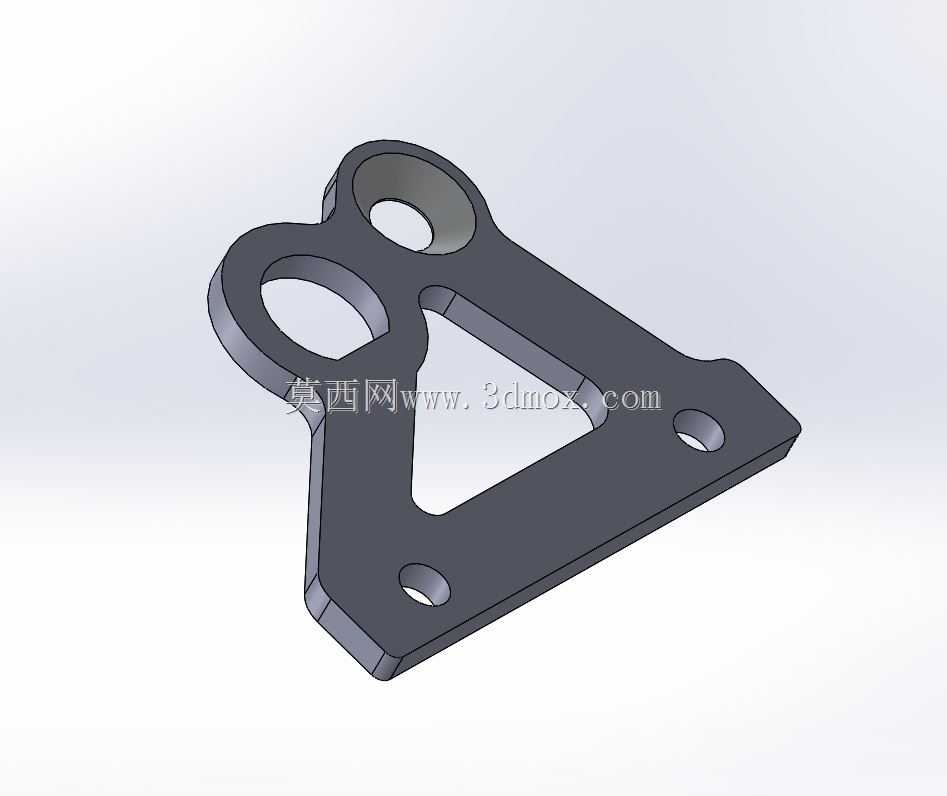

　　这款制动器固定板是为1/5比例Baja 5B遥控越野车型开发的制动系统核心安装构件，采用2.5mm厚度铝板加工成型，主要承担制动卡钳的定位固定、制动载荷传递以及周边制动管路的走线约束功能，在遥控车高速越野行驶的制动工况下，需要承受制动蹄片摩擦产生的剪切力、颠簸路面带来的交变冲击载荷，同时还要兼顾轻量化需求避免增加簧下质量影响整车操控表现。从实际装车场景来看，该零件安装于车架后侧的驱动桥对应位置，上侧两个大尺寸同轴孔位用于铰接固定制动卡钳的摆动销轴，保证卡钳在制动过程中可以随制动盘的轴向窜动小幅自适应贴合，避免出现偏磨导致制动效能下降的问题；板件下部的两个小孔为安装定位孔，对应车架上预设的螺纹安装柱，

　　装配时需要先穿入定位销确认板件平面与制动盘端面的平行度，平行度公差需要控制在0.1mm以内，否则会出现制动拖滞、卡钳回位不畅的故障。设计阶段首先梳理了制动系统的载荷边界：Baja 5B车型在全油门制动时，后轮最大制动力矩约为12N·m，换算到固定板安装点的最大剪切载荷约为180N，结合铝板的屈服强度参数，2.5mm的板厚在预留1.5倍安全系数的前提下完全可以满足强度要求，同时比原厂同位置的钢制零件减重约42%，有效降低了后桥的非簧载质量，提升越野路面的轮胎贴地性。板件的轮廓采用三角形镂空设计，并非单纯为了造型美观，而是通过拓扑优化去除了低应力区域的多余材料：在卡钳铰接孔与下部安装孔之间的实体区域是主要的载荷传递路径，

　　保留完整的材料截面保证刚度，中间的三角形镂空区域在有限元分析中应力水平仅为材料屈服强度的17%，完全可以去除以实现轻量化，同时镂空区域还可以作为制动管路的走线通道，将制动油管约束在板件内侧，避免越野行驶中飞溅的石块磕碰油管导致破损漏油。板件边缘全部做了R1.5的圆角过渡，一方面是避免加工后的锐边割破装配人员的手指、划伤制动油管的外层防护，另一方面可以降低应力集中系数，在承受冲击载荷时避免尖角位置出现裂纹扩展。从安装边界来看，该固定板的整体外轮廓尺寸需要匹配车架后侧的安装空间，最大宽度不能超过62mm，否则会与后侧的避震器安装座产生运动干涉，板件的安装面平面度公差要求0.05mm，保证装配后卡钳的安装面不会出现倾斜，

　　铰接孔的同轴度公差为0.08mm，避免销轴穿入后出现卡滞，影响卡钳的自由摆动。在实际建模过程中，首先根据车架的安装点坐标建立基准坐标系，先确定两个下部安装孔的位置，再根据制动盘的中心坐标确定上部卡钳铰接孔的位置，保证卡钳安装后摩擦片的中心与制动盘的中心重合，偏差不超过0.2mm；之后绘制板件的外轮廓，在载荷传递路径上保留足够的材料宽度，在非承载区域做镂空处理，最后对所有孔位做沉孔处理，让安装螺丝的头部完全沉入板件表面，不会突出刮碰周边的运动部件。这款零件除了用于原厂车型的替换升级外，也可以作为同比例越野遥控车改装制动系统的适配支架，只要匹配对应的安装孔位尺寸，就可以适配不同规格的后置制动卡钳，在改装场景下需要注意重新校核板件与避震器、传动狗骨的运动间隙，避免转向或者避震压缩行程中出现碰撞。
