Baja5B遥控车后上板铝制支撑构件

　　该构件是1/5比例Baja系列燃油遥控越野车上的后上板支撑件，主要承担车尾上部结构的连接固定作用，安装位置位于车尾减震塔与上层设备安装位之间，是连接后悬挂上部支座、车壳固定柱、车尾设备安装座的核心承载构件。实际装车场景中，该零件需要承受越野行驶时来自后悬挂的冲击载荷、车壳固定点的拉扯力，以及车尾搭载的设备如接收机电池、排气固定位的静载荷，同时还要在车辆飞坡落地、高速过弯侧倾时分散局部应力，避免相邻构件出现应力集中断裂的问题。

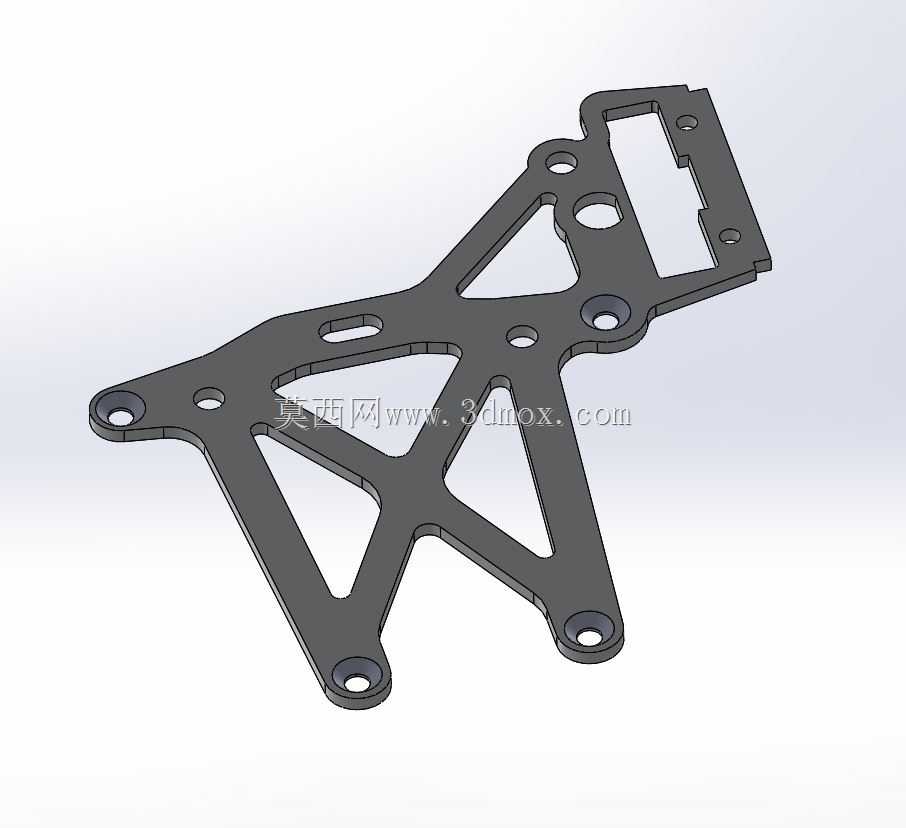

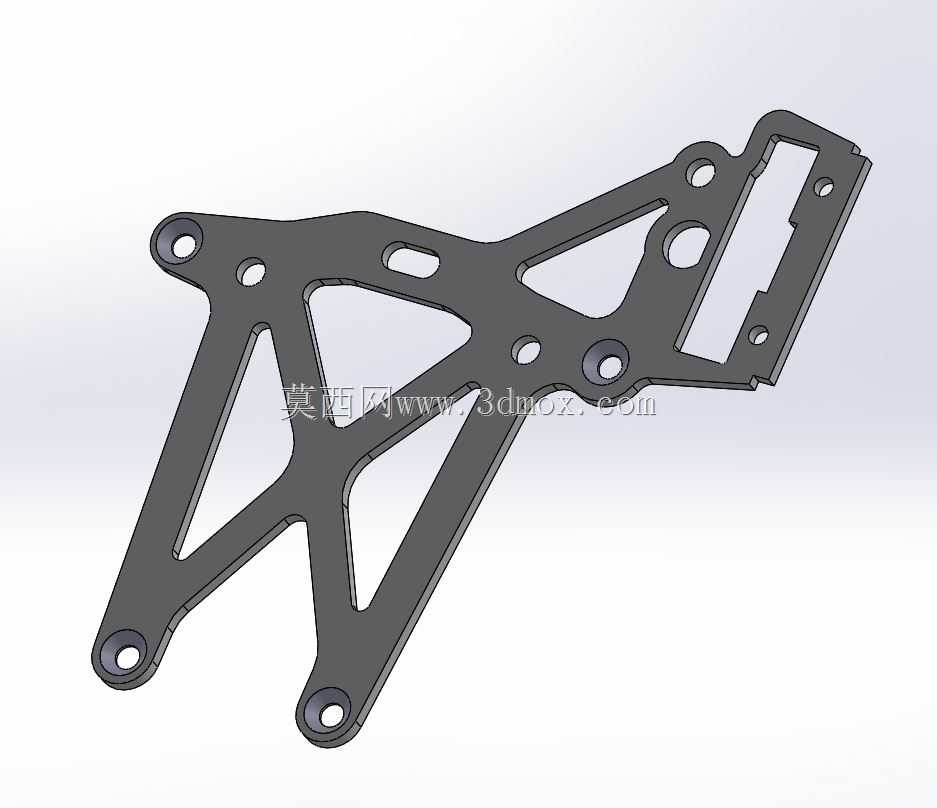

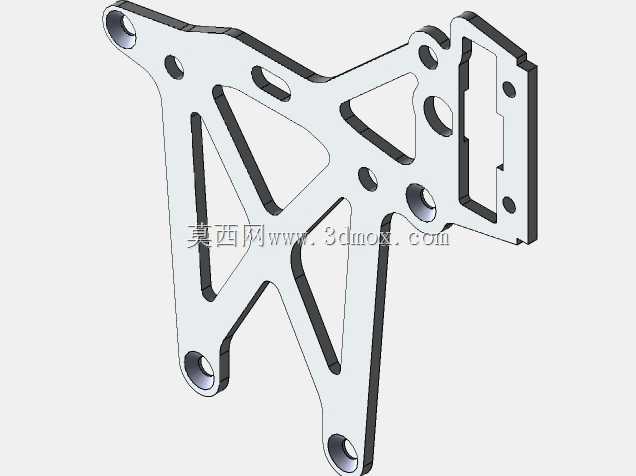

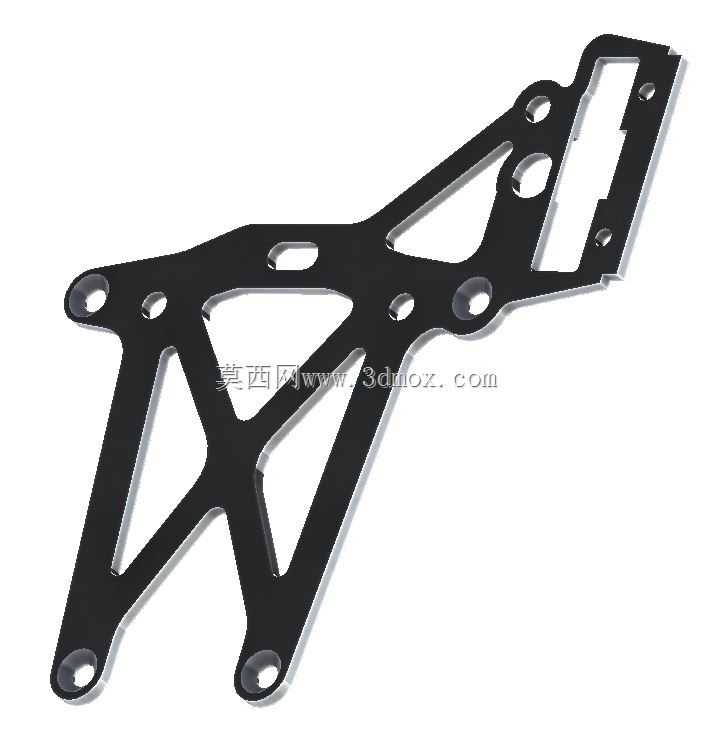

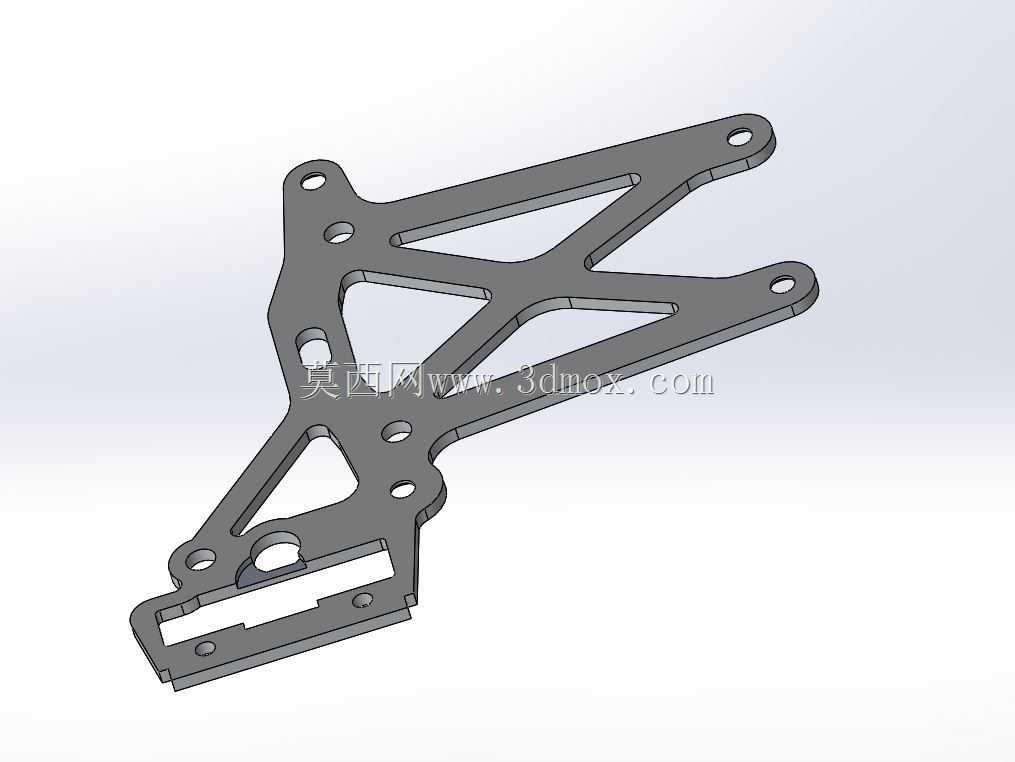

　　设计上采用3mm厚度的铝合金板材作为基材，整体采用桁架式镂空结构，在保证整体结构刚度的前提下尽可能削减非承载区域的材料，实现轻量化效果，降低车尾上部的簧上质量，提升后悬挂的动态响应速度。构件上的安装孔位完全匹配HPI87483型号的原厂安装边界，所有固定孔均做了沉台设计，适配对应规格的内六角圆柱头螺丝安装，安装后螺丝头部不会突出构件表面，避免与车壳、相邻运动部件发生干涉。构件边缘做了倒角去毛刺处理，既避免安装时划伤操作人员，也能消除板材切割后的边缘应力集中点，提升构件的抗疲劳强度。

　　从安装边界来看，构件整体轮廓完全适配Baja5B车型车尾的上部空间，左侧三个呈三角分布的安装孔对应后减震塔的上部固定位，右侧的长条形开槽用于固定车尾的设备安装座，可兼容不同尺寸的接收机、开关模块的安装调整，中部的镂空区域既可以为走线预留空间，方便接收机天线、油门舵机走线的布置，也能在车辆行驶时引导气流流过，带走车尾发动机、排气部件散发的部分热量，降低相邻电子设备的工作环境温度。

　　结构设计过程中，针对越野遥控车的使用场景做了针对性的应力优化，所有镂空区域的转角均采用大圆弧过渡，避免直角位置在冲击载荷下出现裂纹，主要受力筋的走向完全匹配载荷传递路径，将悬挂传来的冲击载荷均匀分散到各个固定点，不会出现局部应力过大的问题。相比原厂的塑料材质后上板，铝制材质的该构件抗冲击强度提升明显，不会在低温环境、飞坡冲击下出现脆断问题，同时3mm的板材厚度也保证了构件不会在长期受力下出现弯曲变形，维持车尾上部结构的尺寸精度，保证后悬挂的几何参数在长期使用中不会发生偏移，维持车辆的操控稳定性。

　　实际装配时，该构件可直接替换原厂对应位置的零件，不需要对周边部件做任何修改，所有孔位的位置度公差控制在0.1mm以内，安装时不会出现孔位错位需要扩孔的问题，构件表面做了黑色阳极氧化处理，既提升了表面的耐磨性能，避免安装、使用过程中出现表面划伤，也能匹配多数Baja车型的深色车架配色，外观一致性更好。构件上的多个减重孔并非随意开设，每个孔的位置都经过受力校核，在去除冗余材料的同时没有破坏主要受力路径，最终成品的重量相比同尺寸实心板材降低60%以上，同时整体刚度可以满足1/5燃油遥控车的大冲击使用需求，在飞坡、高速越野、碰撞等极端工况下都能保持结构完整性，不会出现断裂、变形的问题，为车尾上部的各个部件提供稳定的安装基准。
