伸缩臂式列起重作业设备结构设计

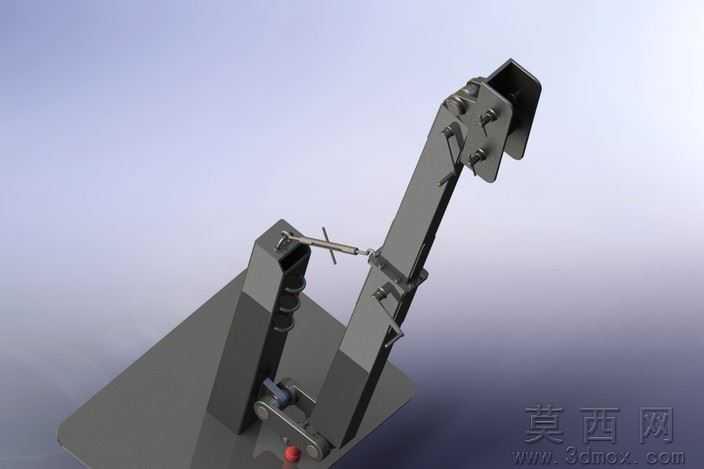

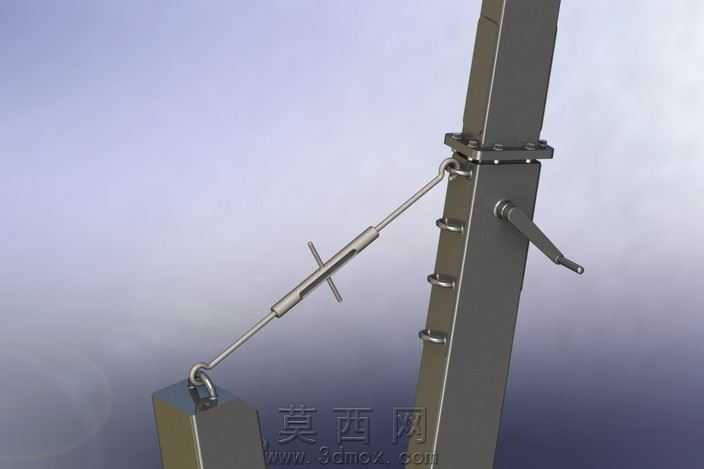

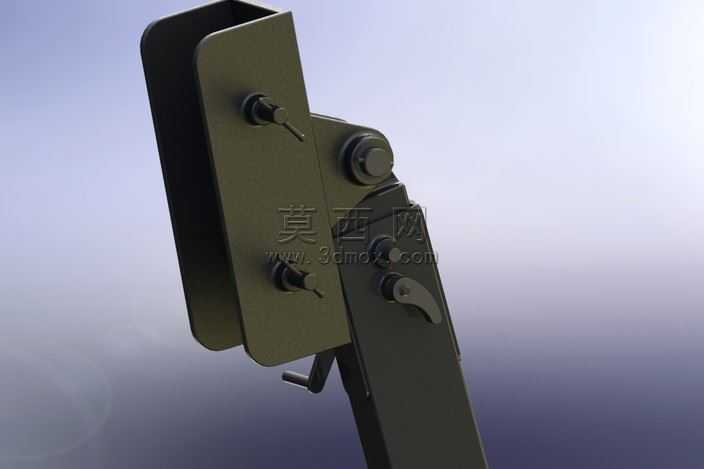

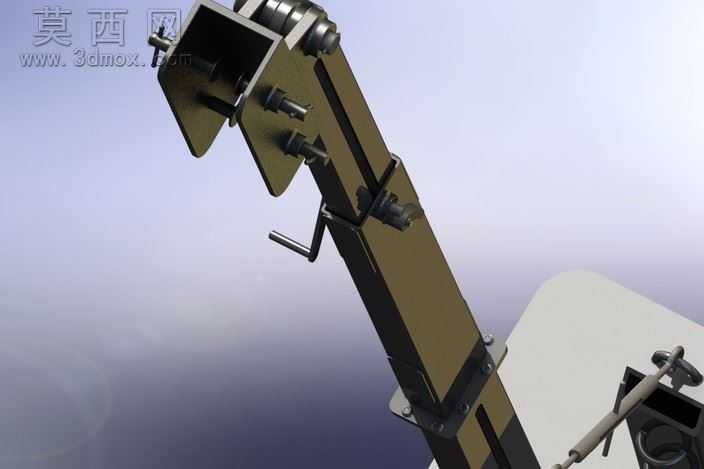

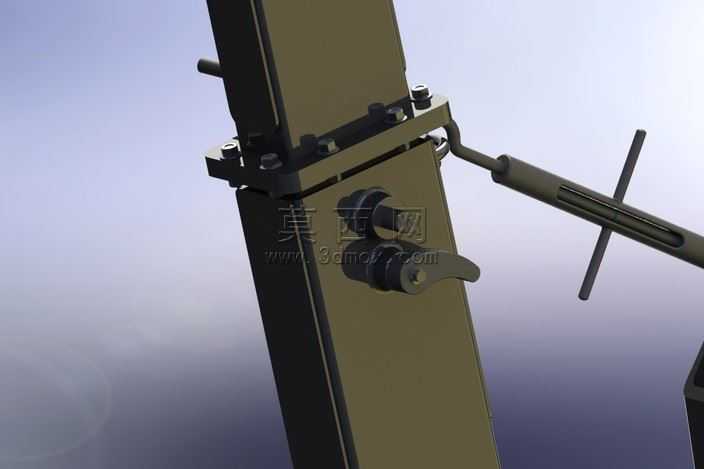

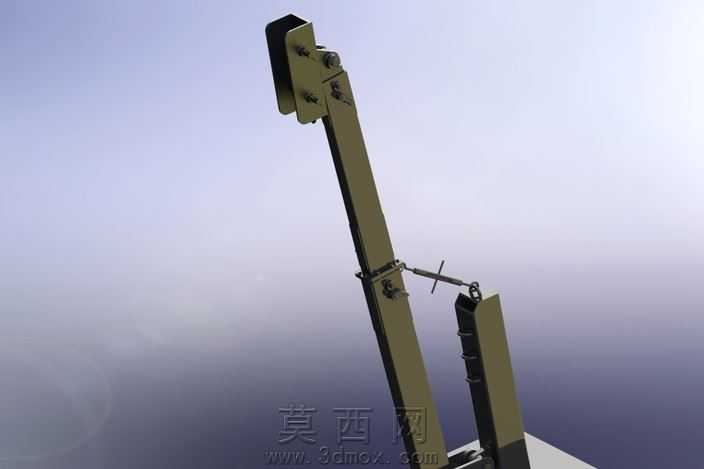

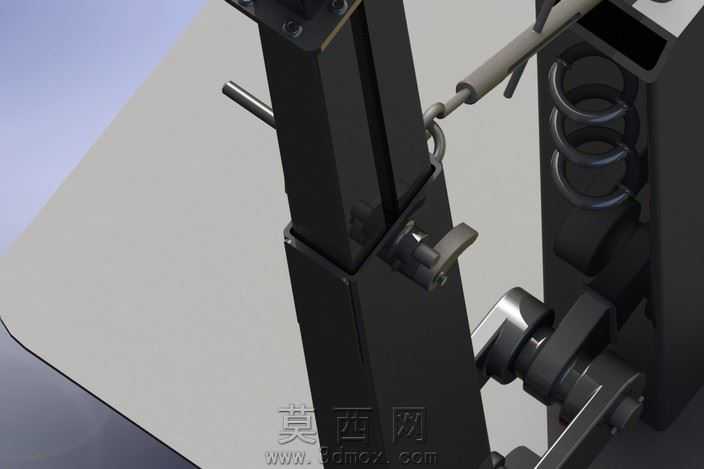

本作品为列起重作业设备的三维结构设计，采用SolidWorks软件完成全参数化建模，整体围绕伸缩式起重臂的作业功能展开结构搭建。建模阶段首先完成底部基座的结构绘制，基座采用立式支撑结构，为整套起重设备提供稳定的承载基础，建模时对基座的配重腔体、安装定位面做了精细化的特征处理，确保后续装配时各部件的配合公差符合机械设计标准。核心的伸缩臂部分采用多节嵌套式结构设计，每节臂段之间设计有滑动导向配合面，建模时通过软件的装配约束功能模拟臂段的伸缩运动轨迹，同时在臂体侧面设计了拉索固定点位与导向滑轮结构，用于配套起升机构的绳索排布，确保伸缩作业时绳索的张力传递路径合理。臂体顶端设计有吊装作业端头，端头处预留了吊具安装接口，可适配不同规格的起重吊具，满足不同场景的吊装作业需求。材质渲染阶段，为臂体结构赋予了高强度合金钢材质，通过调整材质的金属粗糙度、反光度参数，还原重型机械臂的金属质感；基座部分采用铸铁材质搭配表面防锈漆效果，底部配重区域做了哑光质感处理，区分不同功能部件的材质差异；拉索部分采用高强度钢丝绳材质，渲染时模拟出绳索的捻股纹理细节，提升整体模型的真实感。设计过程中充分考虑了起重设备的作业受力特性，对臂体的铰接点位、伸缩驱动的安装位置做了多轮结构优化，确保各部件在极限伸缩状态下不会出现结构干涉，同时整体结构的受力分布均匀，符合起重设备的载荷设计要求。整套模型完整还原了列起重设备的核心作业结构，各部件的装配关系清晰，可用于起重机械的结构原理演示、作业方案模拟等场景。
