PK机枪配套钣金承托结构件

　　该钣金构件属于班组通用支援枪械的配套承托结构，主要适配PK系列通用机枪的枪身下部承托场景，在实战携行、阵地架设、日常操枪训练过程中，承担枪身与依托物之间的缓冲、定位、防滑限位作用，避免金属枪身直接与硬质掩体、射击台接触造成漆面磨损、架枪滑移问题，同时在长时间据枪射击时，可分散枪身传递的后坐力，降低据枪人员的受力负荷，提升连发射击时的枪口稳定性。从结构设计逻辑来看，整体采用单张冷轧钢板一体冲压折弯成型，没有额外的焊接拼接点位，从根源上减少了焊接变形、焊缝应力集中带来的结构强度隐患，适合大规模批量冲压生产，生产过程中仅需要通过落料、冲孔、两次折弯、卷边、表面发黑处理几道核心工序即可完成成品加工，生产节拍短，材料利用率高，

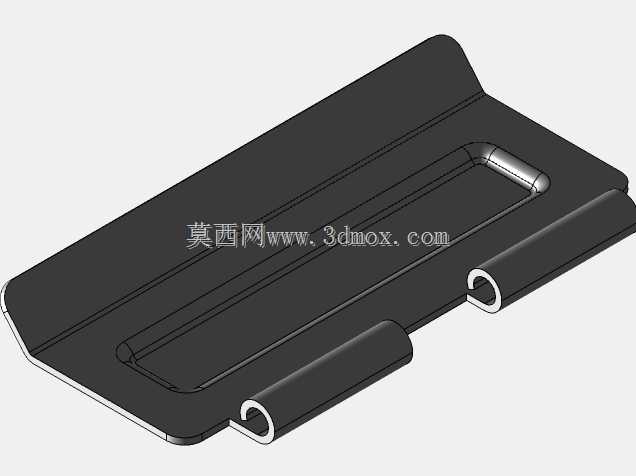

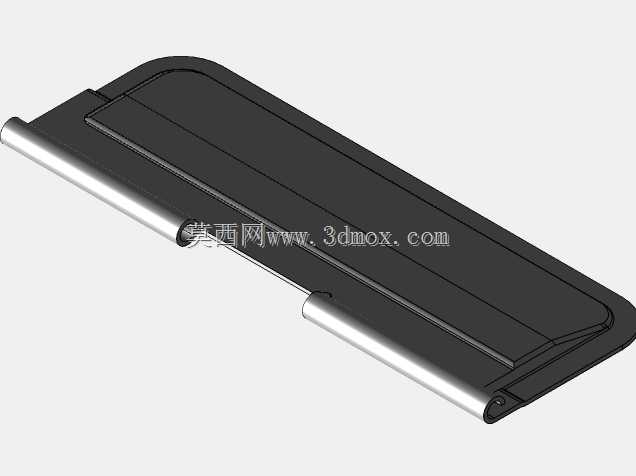

　　单件耗材成本控制在较低水平，符合军用配件大规模列装的生产经济性要求。主体承托面采用大平面微弧设计，弧度完全匹配PK机枪枪身下部的外轮廓曲面，安装时可与枪身对应位置完全贴合，不会出现局部悬空导致的受力点集中问题；承托面中部冲压有内凹的长条形加强筋，在不增加板材厚度的前提下，将整个平面的抗弯折强度提升40%以上，即使在粗暴使用、重物挤压、跌落冲击的场景下，也不会出现承托面凹陷变形导致的贴合度下降问题。构件两侧的折弯边向下翻折形成加强侧壁，一方面提升整个构件的侧向抗扭强度，避免侧向受力时出现整体扭曲变形，另一方面两个侧壁端部设计有同轴的卷边铰链结构，卷边内部为空心圆柱型腔，可直接穿装连接销轴，实现该构件与枪身支架的铰接装配，

　　卷边位置在冲压时采用了大圆角过渡工艺，避免折弯处出现应力裂纹，同时卷边的内孔直径公差控制在H7级别，与销轴的配合间隙控制在合理范围，既保证铰接转动时的顺畅度，不会出现卡滞、晃动量过大的问题，又能避免间隙过大导致的射击时构件晃动影响射击精度。构件的安装边界经过反复校核，整体展开尺寸适配常规枪械钣金加工的板材幅面，折弯后整体宽度不超过枪身下部的安装位宽度，不会突出枪身侧面影响携行时的背带挂载、枪械握持操作；两个铰接卷边的同轴度公差控制在0.1mm以内，安装后不会出现销轴别劲、装配不到位的问题；承托面的厚度选用常规枪械钣金件通用的1.5mm厚度冷轧钢板，兼顾结构强度与整体重量，整个构件成品重量控制在120g以内，

　　不会额外增加过多的枪械负重，符合轻武器设计中重量控制的核心要求。表面处理采用高温发黑工艺，处理后表面形成致密的氧化保护层，可适应野外高温、高湿、扬尘、淋雨等复杂使用环境，不会轻易出现锈蚀、漆面脱落问题，同时哑光发黑的表面不会产生反光，避免在阵地架设时暴露射击位置。在实际使用场景中，该构件可配合不同的射击姿态调整铰接角度，在卧姿依托掩体射击时，可将承托面调整至与掩体上表面平行的角度，增大接触面积提升架枪稳定性；在立姿携行时，可将构件向上翻折贴合枪身，不会突出枪身影响战术动作；在轻机枪状态换枪管、排故操作时，可将构件翻折至最大角度，不会遮挡枪身的操作点位，不影响日常维护操作。从建模实现角度来看，整个模型完全遵循钣金加工的工艺逻辑，所有折弯半径、卷边尺寸、加强筋冲压深度都符合实际钣金加工的参数要求，没有出现无法通过冲压工艺实现的异形结构，折弯顺序可通过常规数控折弯机编程实现，不需要定制特殊的折弯模具，生产适配性强，可直接导入钣金加工编程软件生成加工代码，用于实际生产加工的工艺参考。
